2-26冰箱为什么能把箱内温度维持在4 ℃左右？SimscapeR134a动态制冷循环

一句话介绍： 这套程序建立了一个完整的 R134a 蒸气压缩式冰箱制冷循环，动态模拟压缩机、冷凝器、膨胀阀、蒸发器和冰箱箱体之间的质量、能量与两相流动，并通过回差控制自动启停压缩机，使箱内温度维持在设定值附近。

先看它解决什么问题

冰箱制冷并不是“给箱内直接施加一个低温”。

真正的过程是：

制冷剂吸收箱内热量 → 压缩机提高压力和温度 → 冷凝器把热量排向环境 → 膨胀阀降压 → 蒸发器重新吸热 → 循环重复

与此同时，外界环境还会不断通过冰箱保温层向箱内传热。

因此一个完整模型需要同时回答：

R134a 在循环中怎样发生液相、两相和气相变化？

压缩机开启后压力、质量流量和功率怎样变化？

冷凝器怎样向环境放热？

膨胀阀怎样改变流通面积并造成降压？

蒸发器怎样从冰箱内部吸热？

箱温达到设定值以后，压缩机何时停、何时重新启动？

这套程序把这些环节放在同一个动态 Simscape 模型中：

箱温反馈 → 压缩机启停 → R134a 循环流动 → 冷凝放热 → 节流降压 → 蒸发吸热 → 箱温变化 → 再反馈

1. 这个工程真正包含什么？

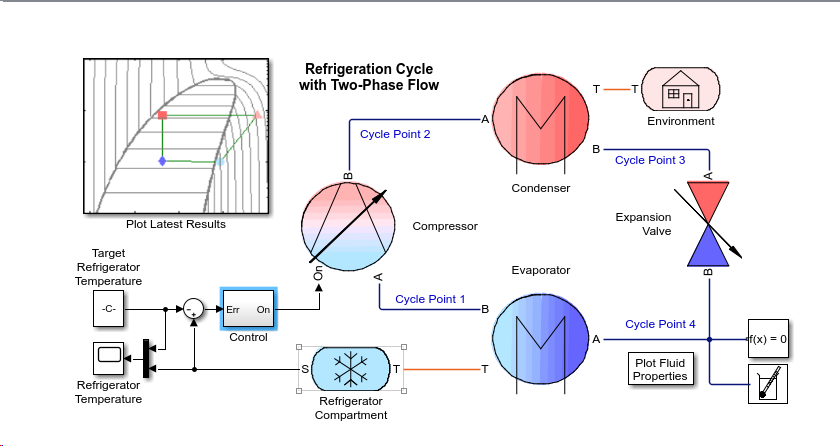

工程的主模型是：refrigerationCycle.slx

启动入口是：startup_refrig.m

核心结构可以压缩成 5 个子系统：

工程还包含自定义 Simscape 两相制冷剂库，以及 R134a 物性查表数据。

所以它不是单纯用几条公式求一个稳态 COP，而是一个：

具有流动惯性之外的压力损失、热交换、两相物性和温度反馈控制的动态制冷系统模型。

2. 当前模型使用什么制冷剂？

模型使用：R134a：R134a 的物性没有在程序中写成一个简单常数，而是通过二维查表获得。

主要物性表以：压力 p + 比内能 u

作为输入，并查得：

比容 v、温度 T、动力黏度 μ、导热系数 k、Prandtl 数 Pr

饱和液体 / 饱和蒸气内能

工程说明指出，这些物性数据来源于 NIST Chemistry WebBook。

两相区采用：均相平衡假设（Homogeneous Equilibrium）

因此程序能够让制冷剂从液态跨越两相区进入气态，而不是把工质始终当成单相理想气体。

3. 当前冰箱模型的核心工况

源码预加载的主要参数如下：

制冷管内径为 15 mm，铜管壁厚为 0.5 mm。

整个模型默认仿真：0～3000 s

并采用 ode15s 求解器处理这类具有明显不同时间尺度的动态物理系统。

4. 制冷循环中的 4 个状态点分别在哪里？

程序在循环中布置了 4 组状态传感器。

可以按典型蒸气压缩循环理解为：

状态 1：蒸发器出口 / 压缩机入口

状态 2：压缩机出口 / 冷凝器入口

状态 3：冷凝器出口 / 膨胀阀入口

状态 4：膨胀阀出口 / 蒸发器入口

整个循环就是：

1 → 压缩 → 2 → 冷凝 → 3 → 节流 → 4 → 蒸发 → 1

程序会记录这些位置的：

压力 p、比内能 u、比容 v、温度、蒸气干度 x

并进一步用于观察制冷循环状态。

5. 为什么要使用压力—焓 p-h 图？

制冷工程中经常使用压力—比焓图观察循环。

程序根据传感器数据计算比焓：

h = u + p·v

其中：

h：比焓；u：比内能；

p：压力；v：比容。

由于模型中的 p 使用 MPa、u 使用 kJ/kg，绘图脚本进行了对应的单位换算。

将 1、2、3、4 四个状态点放到 p-h 平面以后，就可以直观看到：

压缩 → 放热冷凝 → 节流 → 吸热蒸发组成的闭合循环。

相比只观察单独一条压力曲线，p-h 图更能体现制冷剂在整个热力循环中的状态变化。

6. 压缩机在程序中怎样工作？

压缩机子系统接收一个：

On = 0 或 1的控制信号。

开启时，目标质量流量为：

ṁ_cmd = 0.004 kg/s

程序没有让流量瞬间从 0 跳到 0.004 kg/s，而是加入一个约：20 s

的压缩机动态时间尺度，使实际流量逐渐建立。

压缩过程内部依据近似等熵关系：

du = -p·dv

逐步计算制冷剂内能变化。

压缩机向制冷剂提供的功率则按照入口和出口的总流动能量差计算，可概括为：

Ẇ = ṁ[(h₂ + V₂²/2) - (h₁ + V₁²/2)]

所以压缩机的作用不仅是“让制冷剂流起来”，更重要的是：

把低压制冷剂提升到高压状态，为后面的冷凝放热创造条件。

7. 冷凝器为什么能够把热量排到环境？

压缩机出口的 R134a 是高温、高压制冷剂。

冷凝器使用一根：15 m 铜管

模拟制冷剂流动，同时考虑：

管内摩擦压力损失；管内对流换热；

铜管壁导热；铜管本身的热容量；

翅片与环境之间的对流换热。

管内制冷剂与管壁之间的换热可以概括为：

Q̇ = h_c A(T_wall - T_fluid)

其中换热系数 h_c 并不是固定常数，而是根据 Reynolds 数、Prandtl 数和 Nusselt 数关系动态计算。

当前环境温度为：293 K

因此高温制冷剂能够通过冷凝器不断把热量传递到环境中，并逐渐从蒸气向液相方向变化。

8. 膨胀阀为什么能让制冷剂降压？

冷凝器出来以后，制冷剂需要从高压侧进入低压蒸发器。

程序使用一个：Controlled Local Restriction模拟膨胀阀。

节流通道面积不是固定值，而是在：0.1～2.7 mm²范围内变化。

阀门控制器根据膨胀阀出口温度调整开度：

约 280 K 时，面积接近 0.1 mm²；

温度降低到约 230 K 时，面积增大到约 2.7 mm²；

中间区域按线性关系变化，并限制在上下界内。

流体经过局部小面积节流后产生明显压力损失。

从制冷循环角度看，这一步完成：

高压冷凝侧 → 低压蒸发侧

的压力切换，使低压制冷剂进入蒸发器以后能够在较低温度下继续吸热汽化。

9. 蒸发器为什么能把冰箱内部变冷？

蒸发器同样使用：15 m 管路模拟 R134a 的动态流动和换热。

经过膨胀阀后，制冷剂压力降低，并进入适合蒸发吸热的状态。

冰箱内部热量经过：

箱内空气 / 储存物 → 对流 → 蒸发器铜管 → 制冷剂

不断传给 R134a。

制冷剂在低压下吸收热量并逐渐汽化，然后重新回到压缩机入口。

所以真正“制造低温”的不是压缩机本身，而是：

蒸发器中的低压制冷剂持续从箱内吸收热量。

10. 程序还真正建立了一个冰箱箱体

模型不仅包含制冷剂循环，还建立了冰箱内部热模型。

其中包括：

1 kg 箱内空气；3.8 kg 水作为储存物热容量；

4.5 m² 内表面积；6 m² 外表面积；30 mm 聚氨酯泡沫保温层；

外界空气与冰箱表面的自然对流。

泡沫导热系数设置为：0.03 W/(m·K)

因此环境温度高于箱内温度时，热量仍会持续穿过箱体进入内部。

这使模型形成了真实冰箱中的两个竞争过程：

蒸发器不断把热量带走

同时：

外部环境不断向箱内漏热

控制器需要通过周期性启动压缩机，让两者达到动态平衡。

11. 为什么压缩机不是一直开着？

箱内目标温度设为：277 K

控制器计算：

温度误差 = 实际箱温 - 277 K

并使用带回差的 Relay 控制。

当前：温差带 = ±2 K

所以大致控制逻辑为：

箱温高于 279 K → 开启压缩机

箱温低于 275 K → 关闭压缩机

在 275～279 K 之间，控制器保持之前的状态。

这样做比“温度刚超过 277 K 就开、刚低于 277 K 就关”更合理，因为它可以避免压缩机在设定点附近频繁启停。

也就是说，程序不是把箱温固定死在 277 K，而是：

让温度围绕目标值在一个小范围内周期变化。

12. 为什么这套程序比理想四状态点循环更接近真实冰箱？

最简单的制冷循环计算通常假设：

压缩瞬间完成；换热器没有动态热容量；

管路没有摩擦；箱体没有热惯性；控制器不存在；

所有状态立即达到稳态。

当前程序则同时加入：

两相物性 + 管路压力损失 + 换热动态 + 铜管热容量 + 冰箱热负荷 + 压缩机启停 + 膨胀阀控制

因此它能够研究：

系统从初始状态开始，经过几百到几千秒以后怎样逐渐建立周期性的制冷运行状态。

这也是 Simscape 动态物理建模相对于只计算一个理想循环点的主要价值。

13. 程序最终能够得到什么？

运行仿真后，plotRefrigerationModel.m 会从 Simscape 日志中提取并分析：

压缩机入口 / 出口压力；压缩机压力比；

压缩机功率；压缩机与膨胀阀质量流量；

冰箱内部被带走的热流率；

蒸发器入口温度；冰箱箱内温度；

1～4 状态点的蒸气干度；

4 个循环状态点的压力与比焓。

程序还会把循环状态随时间映射到 R134a 的 p-h 图上，从而观察系统从启动过程逐渐进入正常制冷循环。

当前工程重点输出的是动态状态、热流和压缩机功率，本身并没有在脚本中直接给出一个固定 COP 数值。

14. 这种建模方法理论上为什么合适？

优势一：物性随压力、内能和相态动态变化

R134a 在蒸发器和冷凝器中会发生明显相变。

程序使用实际物性查表，而不是给温度、密度、比热设置一个固定常数，因此更适合跨越液相—两相—气相的循环过程。

优势二：质量守恒和能量守恒贯穿整个管路

自定义 Simscape 管道同时计算质量流入流出、压力损失、流体能量变化和壁面换热。

所以压力、温度、流量和相态变化是相互耦合得到的，而不是各自独立指定。

优势三：把制冷循环和箱体热负荷连在一起

蒸发器吸热会改变箱温，箱温又决定压缩机是否开启。

因此模型能够形成：

物理系统 → 温度传感 → 控制器 → 压缩机 → 物理系统

的闭环。

优势四：能够研究启动和周期运行过程

因为模型保留了流体、铜管、空气、水等热容量，所以不仅能看最终状态，还能观察系统达到目标温度需要怎样的动态过程。

15. 它适合用在哪里？

蒸气压缩制冷循环教学

可以把压缩、冷凝、节流和蒸发四个经典过程与真实动态模型对应起来。

R134a 两相流动学习

可以观察状态点压力、焓和干度随时间怎样跨越液相、两相和蒸气区域。

冰箱温控实验

通过目标温度和回差控制，可以理解家用制冷设备为什么会周期性启停压缩机。

Simscape 多物理场建模学习

工程同时耦合流体、热传导、对流换热、控制和两相物性，非常适合学习物理网络模型怎样搭建完整设备。

16. 怎么运行？

入口脚本是：startup_refrig.m

运行后它会自动：

加入工程路径 → 注册需要的单位 → 编译自定义 refrigeration Simscape 库 → 打开 refrigerationCycle.slx

然后直接运行 Simulink 模型。

仿真完成后，模型中的 Plot Latest Results 会调用结果脚本读取 Simscape 日志；Plot Fluid Properties 用于查看 R134a 物性。

工程需要 MATLAB、Simulink 和 Simscape，并且运行过程中要保留 Simscape logging 数据。

如果做扩展实验，最值得改变的是 目标箱温、压缩机质量流量和环境温度，它们分别直接影响温控目标、制冷循环强度和冰箱外部热负荷。

17. 一句话看懂这个项目

这是一个 MATLAB / Simulink / Simscape R134a 动态冰箱制冷循环模型：R134a 依次经过压缩机、15 m 冷凝器、0.1～2.7 mm² 可变节流膨胀阀和 15 m 蒸发器完成蒸气压缩循环，同时冰箱箱体还考虑空气、水、聚氨酯保温层和环境漏热；控制器以 277 K 为目标，在约 275～279 K 的回差区间内自动启停压缩机，仿真中可以得到压力、质量流量、功率、吸热量、蒸气干度、箱温以及四状态点在 R134a p-h 图上的动态循环过程。
