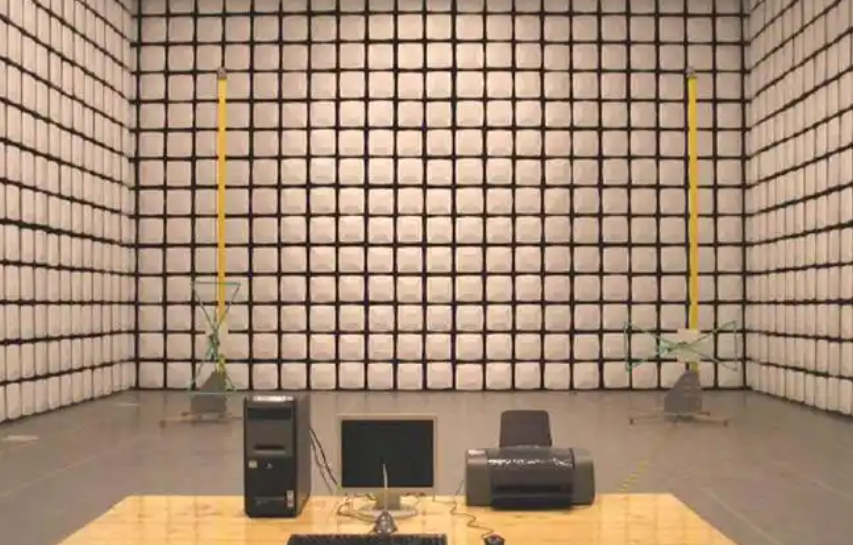

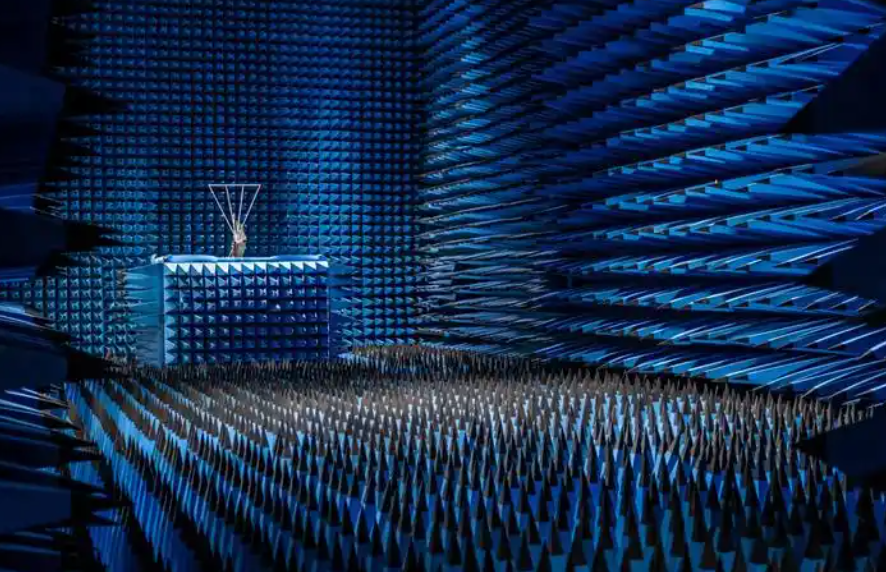

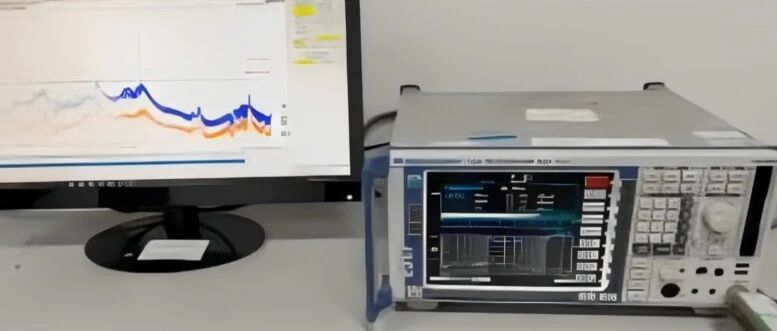

半电波暗室与全电波暗室区别，EMC测试该怎么选？

很多硬件工程师把EMC当成玄学，样机功能调试一切正常，一进EMC实验室就传导超标、辐射超标、静电复位、脉冲群死机。绝大多数EMC故障都逃不开干扰源、耦合路径、敏感设备这电磁干扰三要素。只要掌握这套分析框架，就可以从“盲目堆磁珠、贴铜箔”转变为逻辑化定位问题，从原理图、PCB、结构整机层面系统性解决电磁兼容问题。前言：为什么很多工程师觉得EMC是玄学硬件开发中经常遇到这样的现象：产品样机在桌面调试功能完全正常，上电运行稳定，但是做EMC认证测试时出现各类异常。辐射发射RE超标、传导发射CE不合格，静电ESD一打就死机复位，电快速脉冲群EFT测试通信乱码，浪涌测试直接烧毁接口器件。很多工程师遇到这类问题，第一反应就是盲目的增加磁珠、多加电容、外壳贴铜箔、到处加TVS管，靠不断试错碰运气，整改周期拉长，BOM成本不断上升，最后依旧无法通过认证。造成这种局面的核心原因，是没有理解电磁干扰产生的底层逻辑。所有电磁干扰现象，必须同时具备三个条件：干扰源、耦合路径、敏感设备，三者缺一不可。缺少任意一环，干扰就无法形成实际故障。EMC整改本质就是破坏三要素中至少一环，消除干扰链路，而不是盲目堆砌元器件。EMC分为两大部分：EMI电磁发射（设备向外发出噪声，不能超标）、EMS电磁抗扰（设备抵抗外部干扰，不能失效）。三要素分析逻辑对EMI、EMS全部适用。干扰源可以来自设备内部，也可以来自外界；耦合路径是噪声传递的通道；敏感设备就是被 干扰后出现异常的电路模块。一、电磁干扰三要素基础概念完整电磁干扰链路：干扰源产生电磁噪声 → 通过耦合路径传输能量 → 被敏感设备接收，产生故障现象。三要素 核心定义 通俗理解 工程处理思路 干扰源 产生电压、电流快速变化，向外辐射或输出电磁噪声的电路/器件 噪声的发源地 降低噪声幅值、抑制噪声产生，从源头减弱干扰能量 耦合路径 噪声能量从干扰源传递到敏感设备的媒介，可以是导体，也可以是空间电磁场 噪声传播的道路 切断、衰减这条传播通道，隔离噪声 敏感设备 容易被噪声影响，发生功能异常的电路、器件 被噪声伤害的受害者 提升电路抗干扰能力，降低对噪声的敏感度 重要定理：三者同时存在，干扰故障才会发生。有强干扰源，但没有耦合路径，不会出问题；干扰源很强，耦合路径通畅，但接收电路完全不敏感，也不会故障；电路极度敏感，但是没有噪声来源，同样不会出现异常。硬件工程师排查EMC故障，第一步不是加器件，而是回答3个问题：噪声来自哪里？通过什么路径传过来？哪一块电路受影响？只要定位清楚三要素，问题就解决大半。1.1 干扰源：噪声从哪里来干扰源分为设备内部干扰源和外部环境干扰源。内部干扰源对应EMI发射问题；外部干扰源对应EMS抗扰度问题。分类 典型噪声源 噪声产生机理 噪声特征 常见故障表现 内部干扰源 DC‑DC开关电源、MOS管驱动 开关瞬间高dv/dt、di/dt，丰富谐波 宽频噪声，几十kHz~几百MHz 传导超标、线缆辐射超标 内部干扰源 MCU/FPGA高速时钟、DDR、SPI、USB高速信号 数字信号边沿快速跳变，谐波丰富 高频集中，时钟倍频点超标 辐射发射超标 内部干扰源 继电器、电机、电磁阀 感性负载断开瞬间产生高压尖峰脉冲 瞬态脉冲，幅值大，持续时间短 复位、IO误触发 内部干扰源 PWM驱动电路、LED恒流驱动 高频斩波，电流周期性跳变 中低频段噪声 电源纹波大，模拟采样跳动 外部干扰源 电网浪涌、EFT脉冲群、ESD静电放电 外界瞬态电磁冲击 瞬时高压大脉冲 死机、器件烧毁、通信错乱 外部干扰源 空间射频信号、附近电机、大功率设备 空间电磁场辐射干扰 宽频电磁场 无线模块距离变短，ADC采样漂移 很多新手误区：只有高频信号才会产生干扰。实际只要电压、电流发生快速变化，无论频率高低，都会产生噪声。DC‑DC工作频率只有几百kHz，但是谐波可以延伸到上百兆，是绝大多数消费电子EMC超标的头号元凶。干扰源处理优先级最高，源头降低噪声，是成本最低、效果最好的手段。比如开关电源合理选择开关速度，不要一味追求MOS管高速；高速信号尽可能降低边沿速率，能满足时序即可，不要盲目追求最快上升沿。源头把噪声压下去，后续滤波、屏蔽压力会大幅降低。1.2 耦合路径：噪声如何跑到受害电路耦合路径是EMC里面最复杂，也是最容易踩坑的环节。分为两大类：传导耦合、辐射耦合。传导通过导线、地线等金属导体传递噪声；辐射通过空间电磁场传递噪声。细分又分为容性耦合（电场耦合）、感性耦合（磁场耦合）、公共阻抗耦合，很多故障是多种耦合叠加在一起发生的。耦合类型 发生机理 发生条件 典型场景 抑制手段 传导耦合（直接导体） 噪声通过电源线、信号线直接导体传递 电路存在电气连接 电源线上的开关噪声沿电源线传播；接口线缆引入外部干扰 滤波、共模电感、X/Y电容、隔离变压器、光耦隔离 公共阻抗耦合 两个电路共享地线/电源走线，走线存在寄生电阻电感，一个回路电流在公共阻抗上产生噪声电压，干扰另一路电路 地线分割不合理，地线过细过长，多点接地形成地环路 模拟电路被数字地噪声污染；多路模块共地互相干扰 分割模拟地数字地，单点接地，增大地平面，缩短接地走线，减少公共阻抗 容性耦合（电场耦合，近场） 两条走线之间寄生分布电容，干扰源电压快速变化，通过电容耦合噪声电压到邻近走线 两条走线距离近，平行走线长；受害者电路节点阻抗高 高速时钟线旁边模拟采样线受干扰；高阻IO口误触发 加大走线间距，减少平行长度，敏感走线包地，降低敏感节点阻抗 感性耦合（磁场耦合，近场） 交变电流产生交变磁场，穿过敏感回路，在回路感应出噪声电压 干扰回路电流大，敏感电路环路面积大，两者距离近 电机功率走线干扰采样电路；大电流回路干扰小信号回路 减小功率回路与信号回路环路面积，拉大距离，避免平行布置；磁场屏蔽材料；优化回流路径 补充：远场辐射耦合：距离大于1/6波长，电磁波在空间传播，就是天线效应。PCB走线、外接线缆无意中充当发射天线，向外辐射电磁波，同时线缆也可以接收外界电磁波噪声。30MHz以上辐射超标，很多是外接线缆作为天线，共模电流向外辐射，很多时候板子本身噪声不大，线缆放大辐射能量，这是硬件整改高频踩坑点。传导与辐射干扰对比：对比项 传导干扰 辐射干扰 典型频率区间 150kHz‑30MHz 30MHz‑1GHz及以上 传播载体 导线、电源线、地线、电缆 空间电磁波 测试项目 CE传导发射，CS传导抗扰 RE辐射发射，RS辐射抗扰 典型诱因 开关电源噪声，地环路噪声 高速走线、线缆天线效应，时钟谐波 整改顺序 优先处理传导，再处理辐射；传导处理好，很多辐射问题自动减轻 屏蔽、抑制线缆共模噪声，PCB布局优化 很多工程师一上来就做屏蔽，忽略传导噪声。经验总结：先治传导，再谈屏蔽；传导是里子，辐射是面子。如果电源端口传导噪声没有滤干净，外接电源线就会携带共模噪声，整根电源线变成巨大天线，屏蔽壳效果大打折扣。1.3 敏感设备：哪些电路最怕干扰同样的噪声，加到不同电路，结果天差地别。强噪声加载在功率大的数字IO可能毫无反应，微弱噪声加到高阻抗模拟输入端，就会造成采样跳变。敏感电路类型 脆弱点 典型故障现象 防护设计要点 模拟采集电路（ADC、运放） 高输入阻抗，微弱电压就会改变输出读数 采样数值跳动，基线漂移，测量不准 模拟区域分区布局，远离功率走线，降低节点阻抗，RC滤波，差分采集 复位电路、看门狗电路 极小尖峰就会触发复位电平 随机死机、不定时重启 复位引脚RC滤波，远离高速走线，缩短走线，增加下拉/上拉 低速通信总线：RS485、CAN、I2C 差分/单端容易耦合噪声，阈值余量小 通信乱码、丢包、误帧 接口TVS防护，增加共模扼流圈，终端匹配电阻 无线接收模块（蓝牙、433M、WIFI接收端） 接收灵敏度极高，微弱噪声降低信噪比 通信距离变短，丢包严重，接收灵敏度下降 远离开关电源、时钟走线，模块下方完整地平面，做好电源滤波 CMOS输入引脚、未使用IO 输入阻抗极高，极小耦合噪声改变电平状态 IO误触发，不定时逻辑错乱 闲置IO做上拉下拉处理，不要悬空，增加RC滤波 工程经验：敏感电路设计两大原则：①尽量降低敏感节点阻抗，阻抗越低，越不容易被电场耦合干扰；②尽量缩小敏感信号回路环路面积，环路越小，磁场耦合感应的噪声电压就越小。二、基于三要素的EMC问题分析流程（硬件工程师实操）遇到EMC测试失败、现场干扰故障，不要直接改动BOM，按照下面标准化流程拆解三要素，定位问题根源。步骤1：现象收集，记录故障条件完整记录故障现象：什么测试条件、什么工况、出现什么异常；复现概率；哪些模块受影响。例：EFT 4kV测试，RS485通信乱码；DC‑DC满载时ADC采样跳动；辐射测试216MHz频点超标。步骤2：定位干扰源逆向推导：故障现象对应哪一部分电路可能产生噪声。频点超标：看频点是不是时钟的整数倍谐波，指向MCU时钟、DDR；负载加重噪声变大：大概率指向开关电源、功率驱动电路；瞬态测试才出问题：继电器、感性负载、外部瞬态干扰源。辅助排查小技巧：断开怀疑模块，看故障是否消失。断开DC‑DC，超标消失，说明干扰源就是开关电源。步骤3：判断耦合路径判断噪声是导体传导过来，还是空间耦合过来。如果拔掉外接线缆故障消失：高度怀疑线缆传导或者线缆天线辐射；改动PCB走线间距，故障变化：大概率是容性/感性近场耦合；修改地线连接方式，故障明显改变：公共阻抗耦合（地环路）。步骤4：锁定敏感受害者确认是哪一块电路被 干扰。是ADC？复位？通信接口？无线模块？步骤5：选择整改方向（破坏三要素至少一环）三个整改方向，优先顺序：抑制干扰源 > 切断耦合路径 > 提高敏感电路抗扰度。源头治理成本最低，提升受害者抗扰属于兜底方案。整改方向 具体手段 优缺点 抑制干扰源（最优） 降低开关速率，优化PWM，减少噪声幅值；时钟使用扩频；合理驱动MOS管 从根源减少噪声，不会带来额外损耗，部分需要改动原理图器件选型 切断耦合路径（最常用） 滤波、隔离、接地优化、PCB分区布局、屏蔽、磁珠磁环、增大走线间距 改动原理图、PCB、结构，绝大多数EMC整改集中在此 提升敏感设备抗扰能力（兜底） 增加滤波RC，接口保护器件，差分电路，降低输入阻抗 成本增加，不能解决噪声本身，噪声过大依然会失效，适合作为辅助手段 经典反面案例：不治理干扰源，只给敏感电路疯狂增加滤波电容。噪声能量巨大时，再多滤波器件也扛不住，治标不治本。三、工程实战案例解析，用三要素看懂真实EMC故障案例1：开关电源导致整机辐射超标故障现象：产品辐射RE测试，120MHz、240MHz频点严重超标。拔掉电源线，超标消失。三要素拆解：干扰源：DC‑DC开关电源，开关动作产生大量谐波噪声；耦合路径：开关电源产生共模噪声，通过寄生电容耦合到电源线，电源线充当辐射天线，向外辐射电磁波；传导噪声转为辐射噪声；敏感对象：EMC接收机接收辐射噪声（EMI发射问题，受害者是外部空间的接收设备）。整改方案：干扰源层面：DC‑DC芯片选择合适上升沿，不追求极致高速开关；耦合路径层面：电源输入增加共模电感、Y电容，抑制共模噪声，切断噪声流向电源线；PCB布局，开关功率回路最小化，减小环路面积；辅助：电源线增加磁环，衰减线缆共模电流。关键点：板子内部辐射并不大，噪声通过电源线传导出去，线缆作为天线放大辐射，很多工程师一开始去给板子加屏蔽罩，收效甚微，根源没有处理耦合路径。案例2：ADC采样数值随机跳动故障现象：产品上电，ADC采集模拟电压，数值无规律跳动，功能测试不稳定。三要素拆解：干扰源：板上PWM电机驱动电路，大电流快速变化；耦合路径：电机功率走线与ADC模拟走线距离近，平行走线，发生感性磁场耦合；同时数字地与模拟地没有处理，公共阻抗耦合带入噪声；敏感设备：ADC高阻抗模拟输入引脚，微弱噪声就造成采样漂移。整改：干扰源：PWM驱动增加RC吸收回路，降低尖峰噪声；耦合路径：PCB布局功率区和模拟区分区，拉大走线距离，禁止平行走线；模拟地数字地单点连接，消除公共阻抗；敏感电路：ADC输入端增加RC低通滤波，降低输入阻抗。案例3：静电ESD测试设备随机复位故障现象：外壳接触静电±8kV，设备不定时复位。三要素拆解：干扰源：外部静电放电，高压瞬态脉冲（外部干扰源，EMS抗扰）；耦合路径：静电放电电流，通过壳体缝隙、寄生电容耦合，窜入PCB内部，耦合到MCU复位引脚；敏感设备：MCU复位引脚，噪声尖峰达到复位阈值，触发系统复位。整改思路：干扰源属于外界无法消除，不能处理；切断耦合路径：外壳缝隙导电泡棉，静电泄放到大地，避免静电窜入PCB；复位引脚增加RC滤波，走线远离外壳缝隙；提升敏感电路抗扰：复位引脚加大滤波电容，增加下拉电阻，提高噪声容限。四、原理图与PCB设计：围绕三要素的EMC设计要点硬件设计阶段，提前基于三要素做预防，远好过后期实验室整改。4.1 针对干扰源的PCB设计要点DC‑DC、MOS功率回路环路面积做到最小，功率走线尽量短粗，减少噪声辐射；高速时钟、DDR等高速信号线尽量缩短走线长度，不要布到PCB板边缘，防止变成天线；功率电路、高速数字电路集中放置，集中“圈起来”，不要打散分布在板子各个角落。4.2 针对耦合路径的核心设计设计对象 设计要点（抑制耦合） 接地系统 数字地、模拟地分区，单点共地；功率地单独回流；尽量完整地平面，减小公共阻抗耦合；避免大面积地环路 走线布局 功率走线远离模拟小信号走线；高速信号线远离敏感走线；控制平行走线长度；敏感信号走线包地保护 电源滤波 每个IC电源引脚就近放置0402/0603去耦电容，减小电源传导噪声；电源入口做EMI滤波网络 接口线缆 外接线缆是头号辐射天线，接口处布置滤波、共模扼流圈，屏蔽线缆屏蔽层正确接地，禁止浮空屏蔽层 4.3 保护敏感电路的设计要点ADC、运放、复位、看门狗电路布置在PCB安静区域，远离开关电源、继电器；高阻抗输入引脚增加RC滤波，闲置CMOSIO不能悬空，做上拉或者下拉；模拟采集优先选用差分输入，差分电路具备天然共模噪声抑制能力。五、常见误区澄清，走出EMC认知陷阱误区1：EMC全靠屏蔽，屏蔽罩可以解决所有问题屏蔽只能阻挡空间辐射耦合。如果传导噪声没有滤除，线缆会向外辐射，屏蔽壳效果大打折扣。屏蔽属于切断辐射耦合路径，解决不了传导噪声，必须配合滤波一起使用。误区2：磁珠加的越多，EMC效果越好磁珠只能针对高频，不能乱用。磁珠直流有阻抗，乱加会造成电源压降；磁珠选型不对，低频不起作用。磁珠是处理耦合路径的手段，不能消除干扰源本身。误区3：EMC是结构工程师的工作，硬件只需要保证功能EMC是硬件原理图、PCB、结构、线缆整体系统工作。80%EMC问题根源来自原理图和PCB布局布线，前期硬件没有考虑EMC，后期结构再怎么优化都很难补救。误区4：样机桌面调试没问题，EMC就一定可以过桌面环境电磁环境复杂，空间噪声被环境吸收，没有实验室标准测试条件。桌面测试仅仅代表功能正常，不等于电磁兼容合格。很多耦合噪声，只有在标准暗室环境才会暴露出来。误区5：EMC三要素只用于认证测试不是，现场设备干扰问题，工业设备电机干扰通信，设备之间互相干扰，全部都可以使用三要素模型排查。六、总结：硬件工程师EMC思维EMC不是玄学，本质是电磁能量的产生、传输、接收的物理过程，完全可以通过三要素逻辑拆解分析。任何电磁干扰故障，一定同时具备：干扰源、耦合路径、敏感受害者；缺少任意一环故障不会发生；整改优先级：优先从源头降低噪声，其次切断噪声传播路径，最后提升敏感电路抗干扰能力；前期原理图PCB充分考虑EMC，成本最低；等到测试失败再救火，往往要改版PCB、修改结构，时间成本和物料成本成倍增加；遇到超标和异常，先回答三个问题：噪声来自哪里？走哪条路径？哪部分电路受害？回答清楚，整改方案自然浮现。硬件工程师不需要精通复杂麦克斯韦方程，掌握三要素这套工程分析框架，就可以处理绝大多数消费电子、工业设备EMC问题，告别盲目试错。来源：电磁兼容之家
