自组网出现解决什么问题?

42分钟前浏览53

自组网(Ad‑Hoc/Mesh,常见军用:TDMA/DTDMA 自组网)核心特征:无中心、无基站、节点之间互相中继转发,网络自己发现、自己建链、自己修复路由,不需要依赖预先架设的通信基础设施。



一、为什么需要自组网

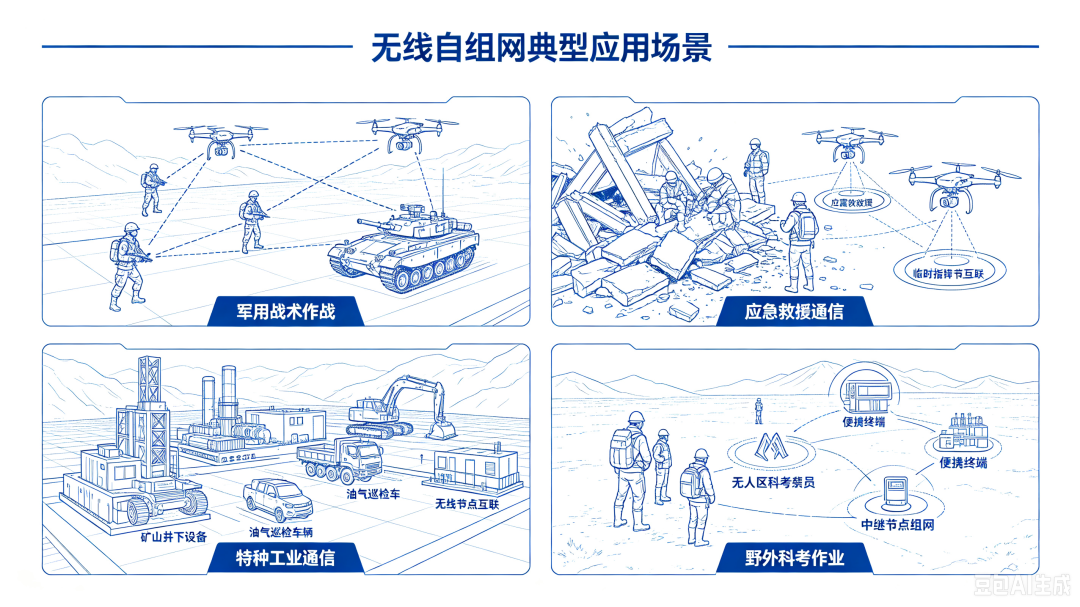

1. 基础设施损毁 / 不存在的场景

公网、基站、有线链路依赖固定基础设施。

·战场:基站被摧毁、没有运营商网络;

·灾害抢险:地震洪水,公网全部瘫痪;

·野外山地、丛林、海岛:没有铺设有线 / 蜂窝。

自组网不需要基站,拿终端开机就能互相组网,是无基础设施下的通信底座

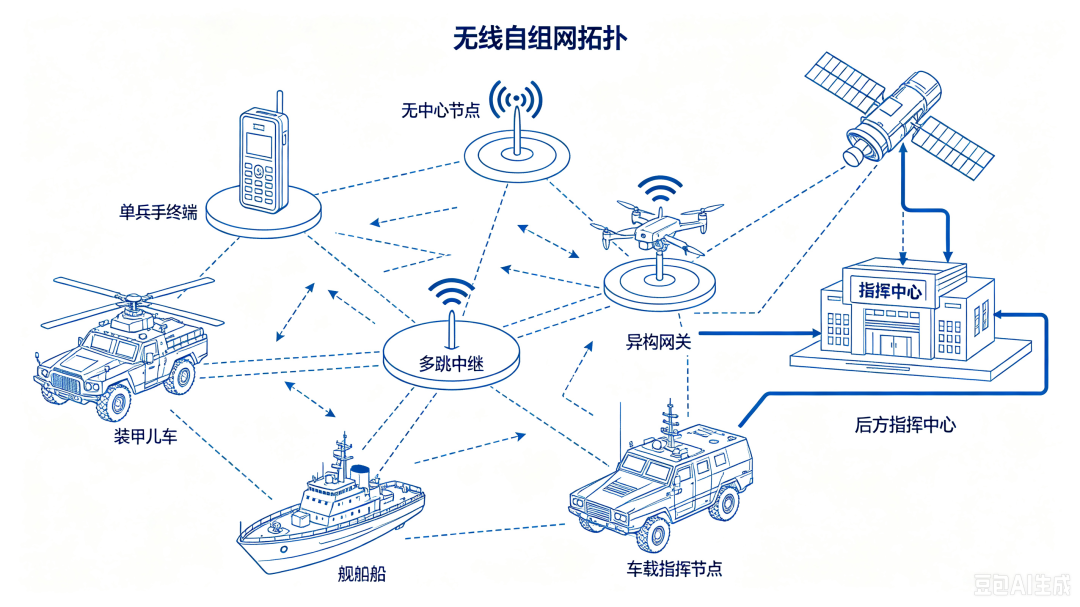

2. 动态移动节点,拓扑随时变化

车辆、单兵、无人机、舰艇都在高速移动,节点位置不断改变。 普通蜂窝网络:终端只能连基站,基站不动,节点移动容易断链。 自组网:节点可以随走随连,A 断了自动绕道 B、C 中继,多跳接力传输,扩展通信距离。比如单兵电台距离只有几公里,借助无人机中继,通信距离可以拉到几十上百公里。

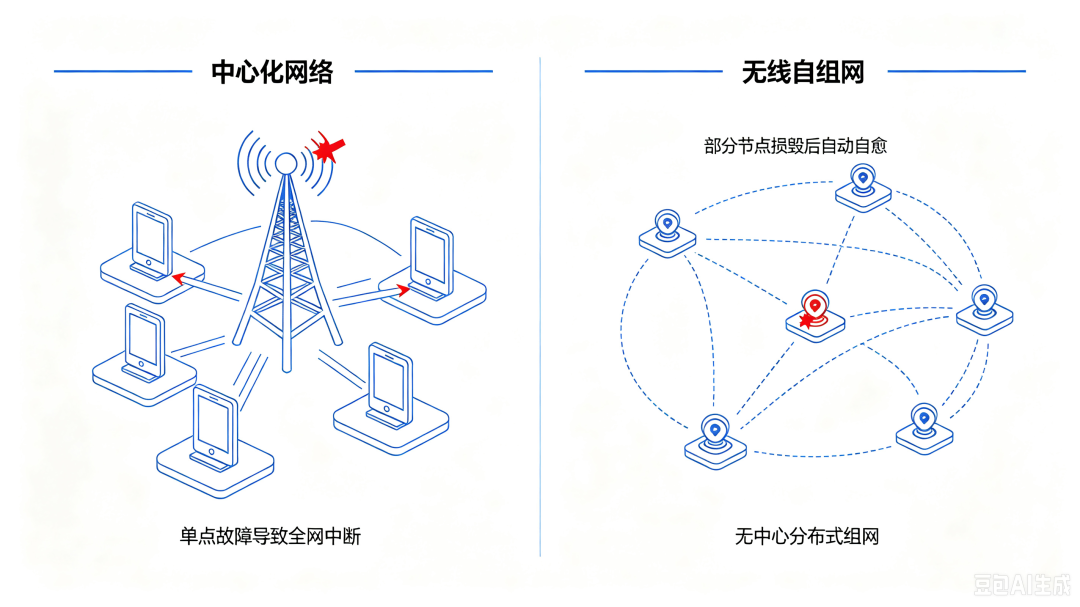

3. 抗毁生存能力强

中心化网络:核心基站一毁,整片网络瘫痪。 自组网分布式架构:没有单点核心,任意一个节点被打掉,网络自动重新选路,剩余节点继续工作,非常适合军用高抗毁需求。

4. 快速部署、开箱即用

不需要提前规划站点、布线、架设设备。终端通电开机,自动邻居发现、建链、同步、组网,适合应急、演习、临时任务,部署时间从 “天级” 压缩到 “分钟级”。

5. 多业务协同

单兵、车、无人机、无人车多个异构节点,语音、数据、视频、定位信息混合传输,自组网可以把不同平台打通成一张统一网络。

简单总结自组网价值:无基站、可移动、多跳中继、抗毁、快速部署,解决 “没有基站又要通信” 的刚需。

二、自组网的核心瓶颈

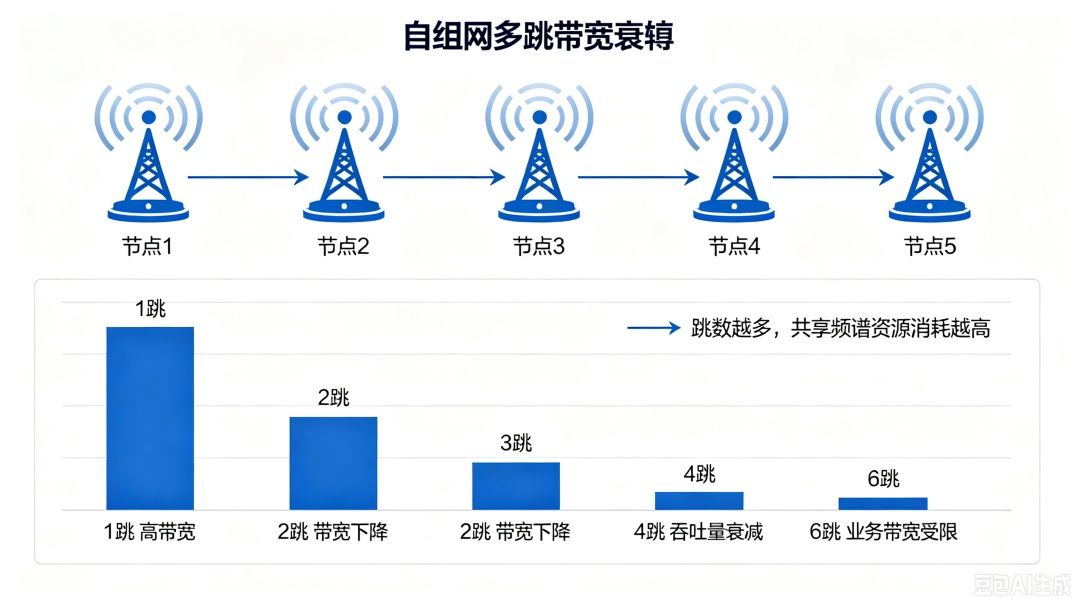

1. 多跳带来带宽衰减(最核心瓶颈)

每经过一次中继转发,都要占用时隙 / 频谱资源。

·1 跳:带宽最高;

·2 跳带宽腰斩;

·4‑6 跳之后,有效吞吐量会断崖下跌。

问题本质:无线频谱资源是共享的,每一跳都复用相同频率,转发会消耗网络容量。跳数越多,整个网络实际可用带宽越低,高清视频很难做多跳远距离传输。



2. 移动多普勒与拓扑剧烈抖动

节点高速运动(无人机、装甲车):

·多普勒频偏;

·链路快速通断,邻居频繁上下线; 路由需要不断重新计算、同步。

拓扑剧烈变化时:路由震荡、丢包增大、时延抖动,严重时网络发生 “路由风暴”,大量报文用于邻居探测、路由更新,挤占业务数据。

3. 时间同步难题(TDMA 体制自组网尤为突出)

TDMA/DTDMA 时分自组网,所有节点必须严格时间同步,才能分配时隙避免互相干扰。

·多跳累积同步误差;

·高速移动、遮挡会进一步恶化同步; 同步失效直接导致时隙冲突,网络吞吐量暴跌甚至局部瘫痪。

很多 Mesh 自组网产品,远距离多跳下同步是工程最大坑。

4. 隐终端、暴露终端无线干扰问题

无线环境下,A 能听到 B,但是听不到 C;C 能听到 B,听不到 A。会出现:

·隐终端:两个节点互相看不见,同时发送信号,在中间节点发生碰撞丢包;

·暴露终端:节点明明可以发数据,却被协议抑制,浪费频谱。 这是无线分布式网络天生缺陷,协议只能缓解,无法彻底消除。节点越多,干扰碰撞越严重。

5. 规模扩容瓶颈

节点数量增大后: 邻居发现报文、路由报文、同步报文开销指数上涨。 几十节点网络性能尚可;上百节点,控制报文开销占比急剧上升,业务有效带宽被吞噬。

自组网很难做到几百上千节点大规模稳定组网,一般实用规模几十节点以内。

6. 时延与 QoS 保障困难

多跳叠加,每一跳都带来转发时延;拓扑变化带来时延抖动。 语音、加密通话需要低时延低抖动;视频需要稳定带宽。 分布式网络没有中心调度,很难像基站一样做严格 QoS 优先级,高负载下语音容易卡顿、视频花屏。

7. 功耗矛盾

单兵手持终端,电池有限。 自组网节点需要持续做邻居扫描、同步、路由维护,接收邻居信号; 要网络响应快,就要频繁扫描同步,功耗高;要省电,降低扫描频率,拓扑感知变慢,断链恢复慢。功耗和网络性能是一对矛盾


来源:射频通信链
