同一个NR/BR配方，疲劳寿命差3倍？北化这项研究帮你少花2个月试错

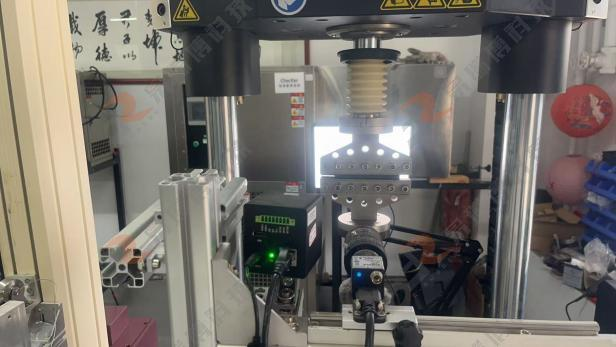

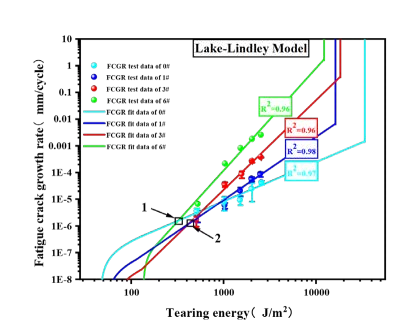

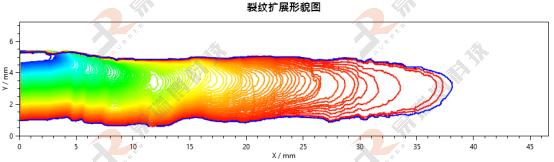

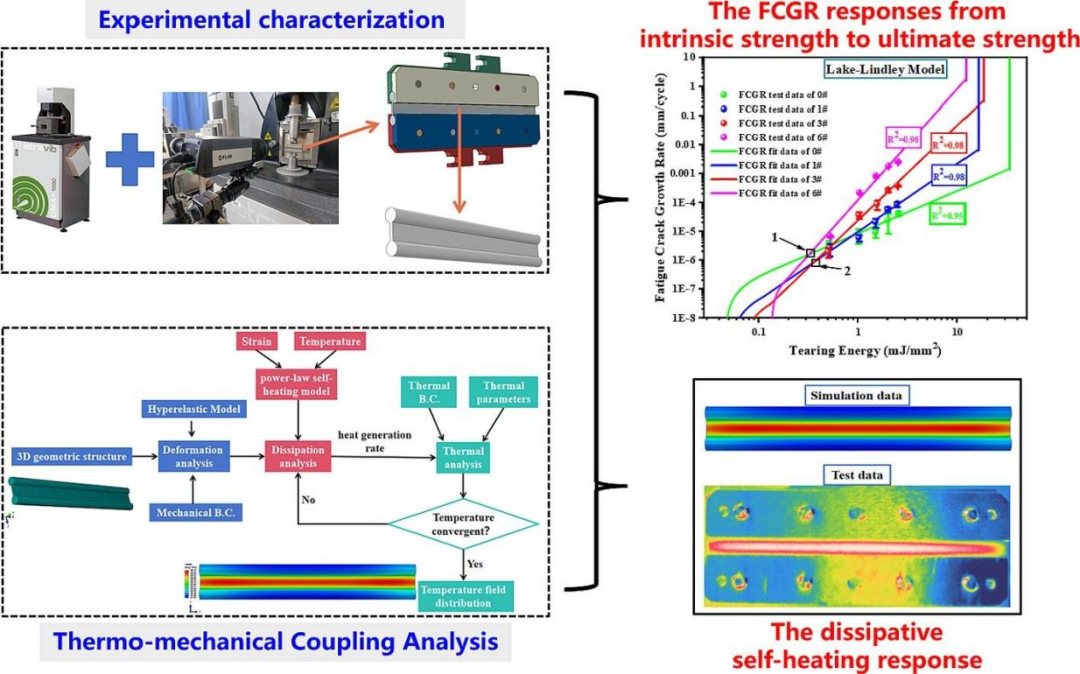

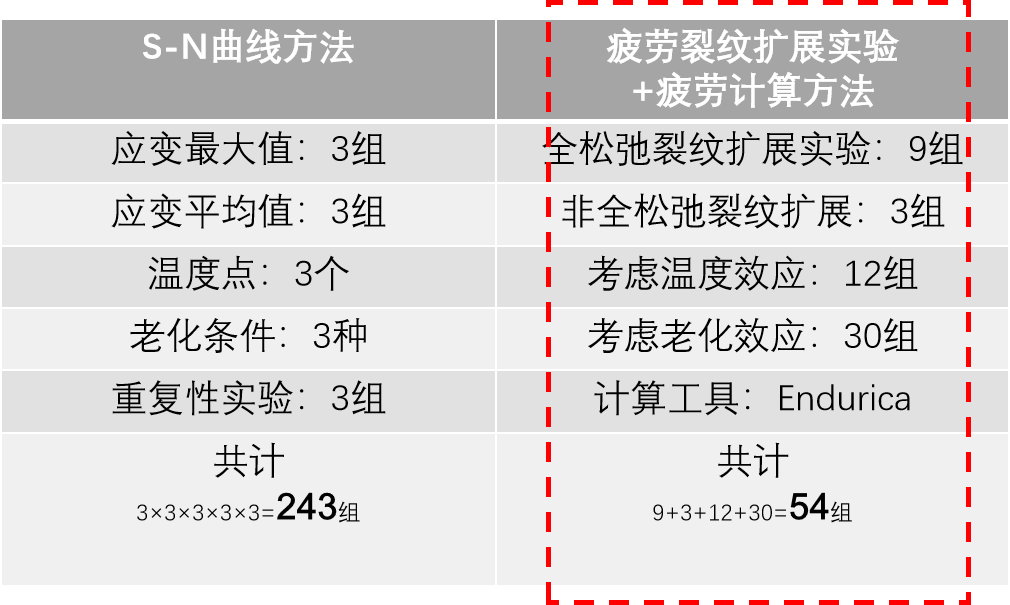

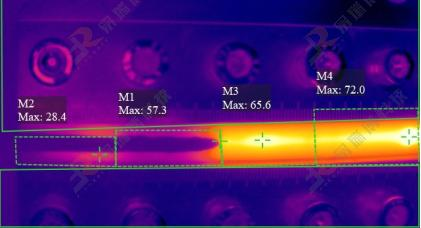

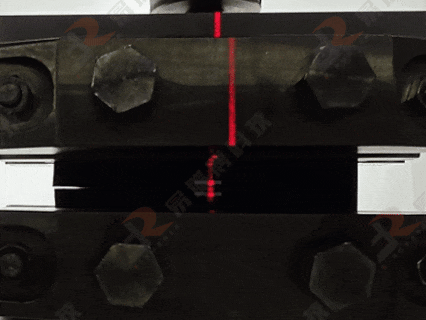

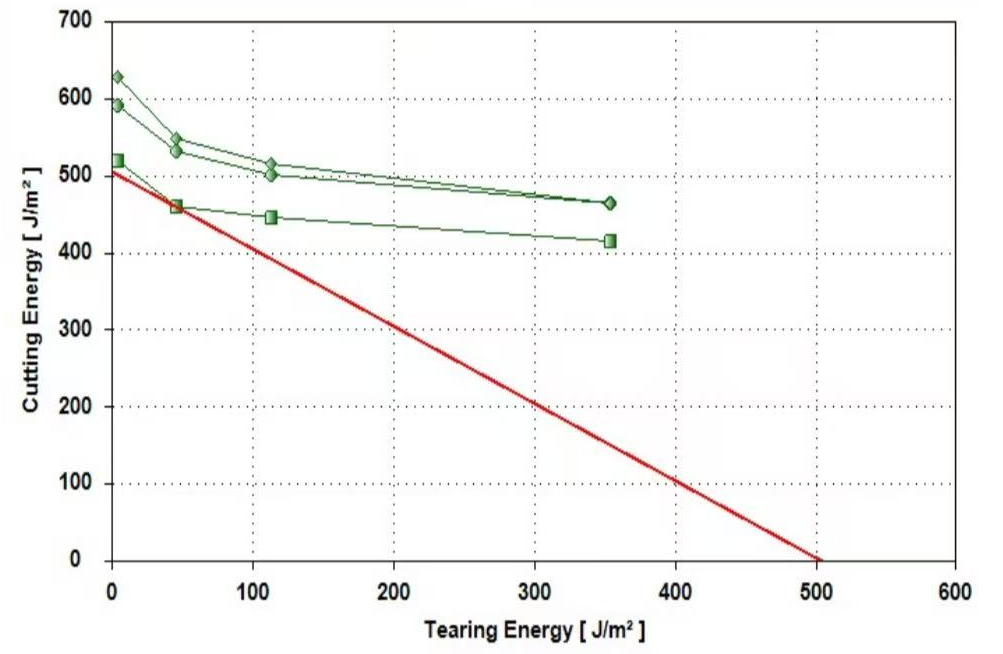

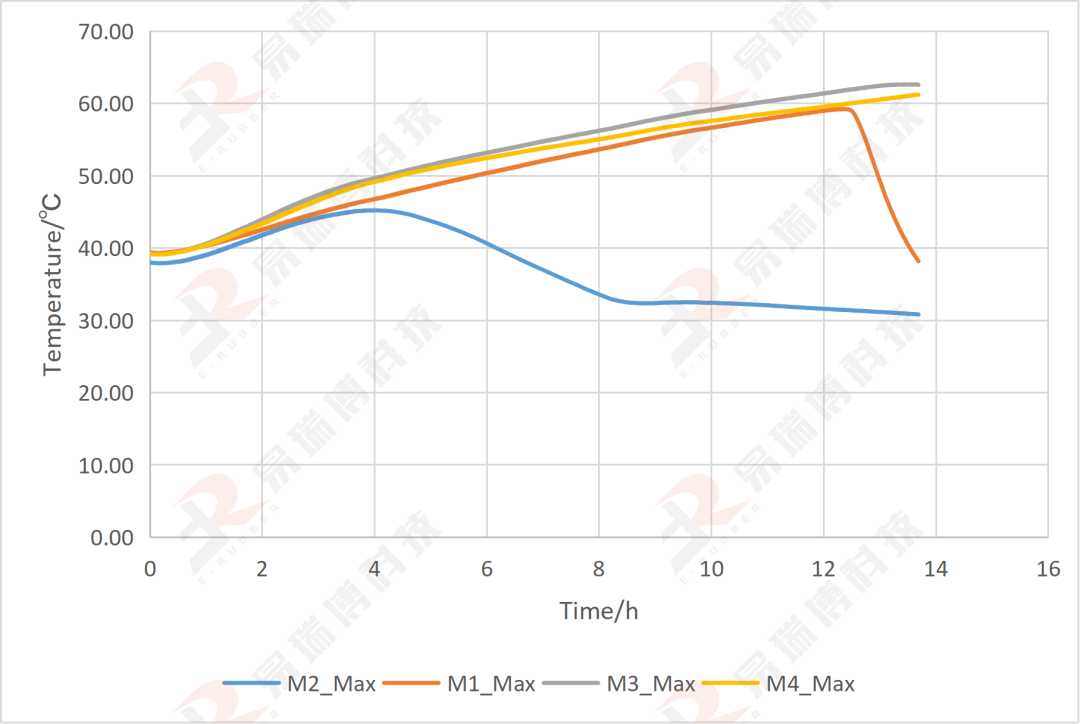

导语：做橡胶衬套仿真的工程师，可能都遇到过这种情况：新车台架试验，寿命满足要求；量产上市后第5年，开始零星出现开裂投诉。查了一圈：配方没动，工艺没变，装配也没问题。仿真报告白纸黑字写着“满足要求”——那问题出在哪？答案很可能就是两个字：老化。热氧老化会让橡胶的性能随时间衰退。因此用老化前参数算全寿命周期，不是不准确，是方法本身有盲区。本文介绍EnduricaDT+EnduricaMP这套工具链，它把老化效应真正纳入疲劳仿真。01老化让橡胶变了什么热氧老化是车用橡胶件最常见的老化形式。橡胶在氧气、温度、应力共同作用下，性能逐渐衰退，主要表现为三个方面。01疲劳门槛下降临界撕裂能T0，你可以理解为橡胶的“疲劳门槛”。载荷低于它，裂纹不扩展；高于它，每过一次就裂一点。橡胶发生老化后，这个门槛会下降。同样的颠簸，老化的衬套更容易裂。而且这个下降不是线性的——往往在某个时间点后突然加速。撕裂能T0对试样温度的依赖性关系未老化和老化后橡胶材料刚度（左）、本征撕裂能（中）、临界撕裂能（右）的比较02刚度漂移李畅达（江苏大学博士论文，2024）研究发现，随着老化加深，橡胶的超弹性本构参数会发生漂移。胎面胶老化前后不同本构模型的评价有限元仿真有误差，参数漂移又叠加一层误差，两层叠在一起，仿真结果的可信度自然打折。03裂纹扩展加快顾博超等（北化工+易瑞博）做了一组对比试验：脉冲波形模拟轮胎实际载荷，正弦波形模拟实验室常规加载。结果：间歇时间比例5:5时，最高温度56.8°C；正弦波形只有51.9°C。差了将近5°C。温度差这么多，裂纹扩展速率自然不在一个量级上。不同加载波形下橡胶试样的滞后温升试验与仿真结果对比内衬层配方影响也很大：卤化丁基橡胶含量从100phr降到80phr，氧气消耗量增加54%，耐久小时数直接降29.6%。同一个轮胎，换一个供应商（原材料不同），寿命可能差三分之一。按100份溴化丁基橡胶气密层胶料空气透气率FMVSS耐久性（至破坏）轮胎试验结果02EnduricaDT：把寿命拆成段落来算传统疲劳仿真用一个载荷谱一次性算到底，输出一个“总寿命”数字。这个数字看起来很明确，但有一个问题：它没告诉你任何关于“过程”的信息。EnduricaDT换了一种思路：把疲劳发生的整个过程拆成多个段落，逐段跟踪损伤演化。增量求解的逻辑打个比方：传统仿真是给产品一张出生证，让你算这个产品什么时候失效。EnduricaDT则更像是每年做体检，看产品各项指标的变化趋势。EnduricaDT允许工程师定义一系列载荷块，每个块对应一定里程或时间。输入这些载荷块序列后，EnduricaDT输出每个块结束时的：裂纹尺寸——跑了1万公里后，裂纹有多大？刚度损失百分比——相比新件刚度降低多少？等效老化时间——这相当于在哪个温度下存放了多久？残余寿命——接下来还能跑多少公里？EnduricaDT多工况疲劳累积损伤求解流程刚度损失作为失效判据EnduricaDT支持基于刚度损失的失效判据。可以定义如：当衬套径向刚度下降到初始值的80%时，产品失效。这个判据比“裂纹扩展到某尺寸”更容易关联台架测试——刚度可以直接测量，裂纹尺寸需要破坏性检测才能看到。03EnduricaMP：温度、氧气、氧化，一套解决如果说EnduricaDT是“诊断工具”，EnduricaMP就是“病因分析工具”。EnduricaDT告诉你“指标恶化了多少”，EnduricaMP告诉你“为什么会恶化”。01EnduricaMP跟踪的三个物理场温度场由于材料的粘滞效应，橡胶在循环载荷下会自生热。EnduricaMP支持稳态和瞬态自生热仿真，能算出产品在工作状态下的温度分布——哪个位置最热，温升多少。氧气扩散基于菲克定律(Fick’slaw)描述氧气从表面向内部渗透，同时考虑氧气消耗。这两者是耦合的——氧气渗进去，消耗掉，浓度梯度又驱动新的渗透。氧化反应橡胶的氧化反应包括有氧老化和厌氧老化两种机制。橡胶厚制品内部或OTR轮胎下胎面这种氧气难以渗透的部位，主要是厌氧老化；轮胎表面（包括胎面和胎侧）则是有氧老化。两种机制对材料性能的影响不同，EnduricaMP都内置了。02热失控仿真轮胎滚动过程中，自生热和热化学效应耦合可能导致“热失控”（blowout）——这是高速轮胎（例如飞机胎）的一种危险失效模式。EnduricaMP能够预测热失控发生的时间和位置。对轮胎企业来说，这让工程师在设计阶段就能识别风险，而不是等到台架测试甚至路试才发现。03EnduricaDT+EnduricaMP联合：热-化-疲劳全流程单独用EnduricaMP或EnduricaDT都有局限，联合使用才是完整解决方案：具体流程：01EnduricaMP计算温度场和氧气分布02EnduricaMP输出材料属性变化（Tc、刚度等材料熟悉随氧化和老化程度的变化）03EnduricaDT读取EnduricaMP结果，将材料属性演化纳入疲劳计算04EnduricaDT输出各载荷块的损伤、裂纹尺寸、刚度损失这套流程，解决了工程师最关心的问题：产品在全寿命周期内，何时会出现疲劳损伤累积导致开裂风险。不是拍脑袋给一个“总寿命”数字，而是告诉你“3万公里时橡胶体内的损伤是多少，8万公里时悬置刚度损失了多少”。04台架与实车里程如何等效工程中最大的困惑：台架加速老化试验跑了500小时，对应实车多少公里？李畅达的研究建立了氧气消耗量作为等效桥梁：台架试验测得的氧气消耗量，与实车耐久小时数呈负指数相关。用这个关系，可以把台架数据转化为工程上有意义的设计依据。具体做法：测出台架试验的氧气消耗曲线反推实车对应的氧气消耗量用EnduricaMP模拟该氧气消耗水平下的材料性能变化EnduricaDT在此基础上计算疲劳寿命氧气消耗量还成为仿真工程师和配方工程师的共同语言：仿真工程师告诉配方工程师，“内衬层氧气渗透率需要降低X，才能保证10万公里寿命”——配方工程师能直接用这个数字指导调整，而不是模糊地说“提高卤化丁基橡胶含量”。EnduricaDT+EnduricaMP这套组合拳，让橡胶的老化和疲劳仿真从拍脑袋变成了有数据支撑的工程决策。05总结车用橡胶件的老化仿真，不是单一问题，是温度、氧气、应力三件事搅在一起。01EnduricaDT负责回答材料参数随时间如何演化，对疲劳损伤有何影响。02EnduricaMP负责回答温度、氧气、应力如何共同驱动这些演化。来源：Endurica
