前面做了comsol仿真案例库,于是复现了激光熔覆领域的一篇《Development of an Elongated Ellipsoid Heat Source Model to Reduce Computation Time for Directed Energy Deposition Process》。Nain等人2021年发在Frontiers in Materials上的DED热源模型,复现大概经历了两天半。从建几何到跑出热电偶曲线,全流程走通。这篇文章把每一步摊开给你,你跟着做,大概率也能跑出来,不会的话,小编上传了模型和手册,底部自取资源。
论文的核心命题很简单:Goldak双椭球热源(DE)精度够,但时间步被光斑半径卡死,20层薄壁能跑六个小时;拉长椭球热源(EE)把子轨道抻长,一步顶八步,能提速3到10倍。按论文参数在COMSOL 6.4里搭了完整模型,下面是小编实际跑出来的结果。

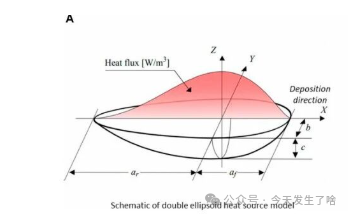

Goldak双椭球热源是焊接仿真的老熟人。前椭球ff=0.6、后椭球fr=1.4,能量前后分配不对称,正好模拟熔池拖尾。论文里316L的工况,光斑直径2.2mm,所以半轴af=1.1mm,ar=2.2mm,横向b=1.1mm,深度c=H+MPD=0.58mm。

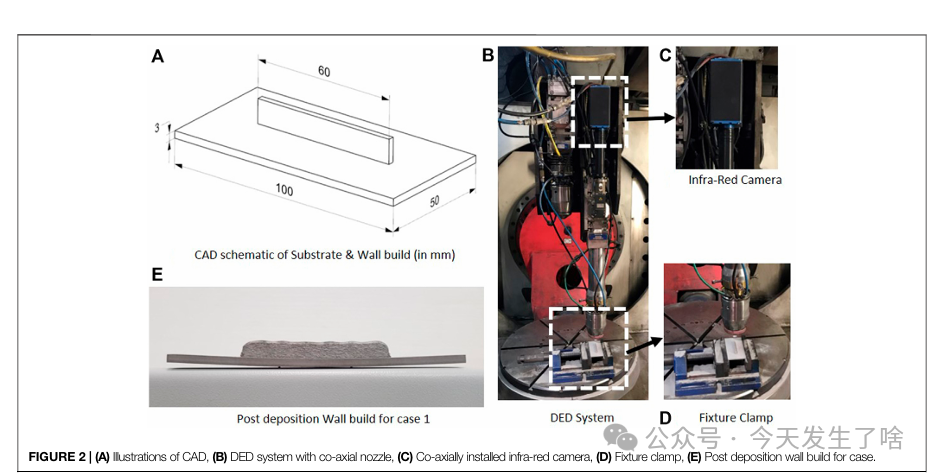

但DE有个死规矩:时间步不能超过R/vs ≈ 0.066秒。20层薄壁,每层59.4mm长,zigzag来回走,加上层间停留,总仿真时间一百多秒到六百多秒不等。时间步一小,BDF求解器就得一步一步啃。实际跑下来,一个工况求解时间21721秒——整整6小时零2分钟。

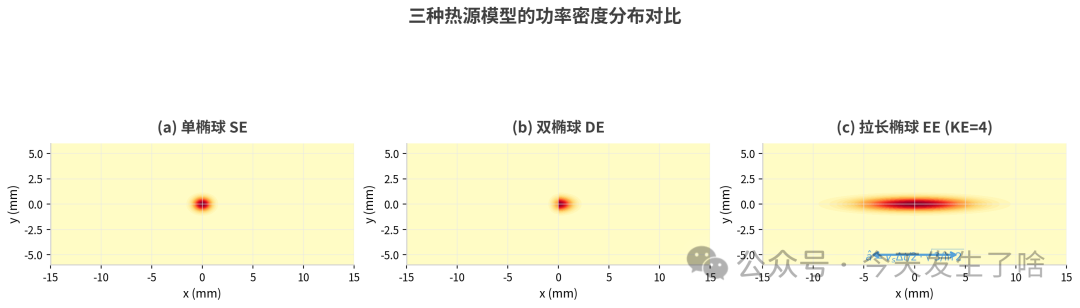

图1 单椭球、双椭球与拉长椭球的功率密度分布对比
拉长椭球的思路很朴素:把热源在扫描方向上抻长,峰值移到子轨道中点,两端热流密度恰好是峰值的一半,相邻段平滑衔接。子轨道长度 â = vs·Δt/2 · √(3/ln2)。定义无量纲因子 KE = vs·Δt / a。KE=4时,子轨道约9mm,时间步放宽到0.54秒,一步顶过去八步。按这个操作手册,小编使用DE热源复现的,读者朋友们可以按照论文改成EE或者其他热源形式!

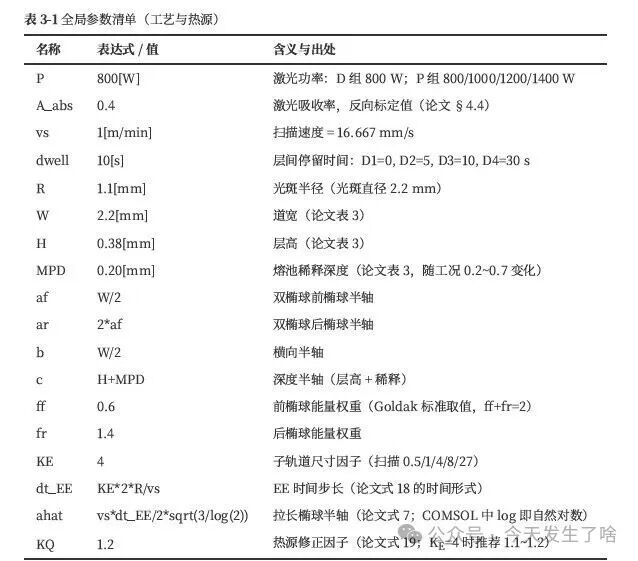

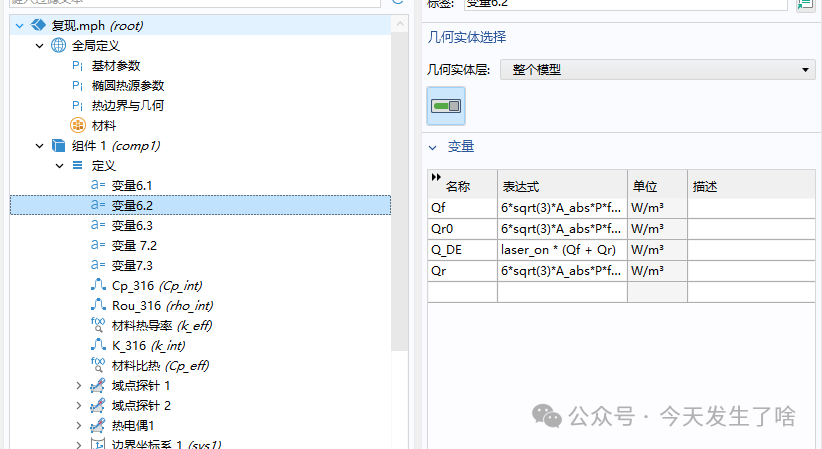

小编的COMSOL设置完全按论文来。全局参数长这样,具体可以看看comsol中的设置:
P=800[W], A_abs=0.4, vs=1[m/min], dwell=10[s]
R=1.1[mm], W=2.2[mm], H=0.38[mm], MPD=0.20[mm]
af=W/2, ar=2*af, b=W/2, c=H+MPD
ff=0.6, fr=1.4, KE=4, KQ=1.2

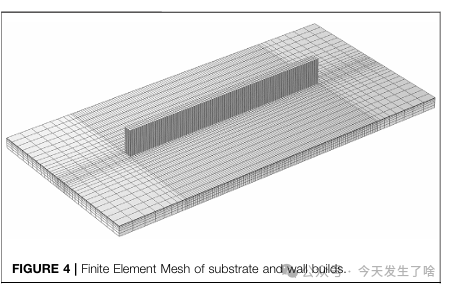

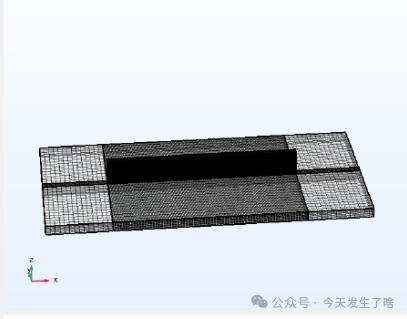

这是一篇2021年的文章,到2026年已经有很多其他方法可以模拟Marangoni力了,文章和小编的网格几乎一致,都可直接进行后续热力耦合,有兴趣的朋友们可以试试!


下面三张图是实际复现的截图,不是示意图,是COMSOL结果窗口里直接截的,这里是K(小编这该死的习惯),论文中单位为℃(注意单位+273),结果有偏差的,可能是下面的反向标定的吸收率,还有其他原因可以留言讨论,欢迎各位大佬指正。

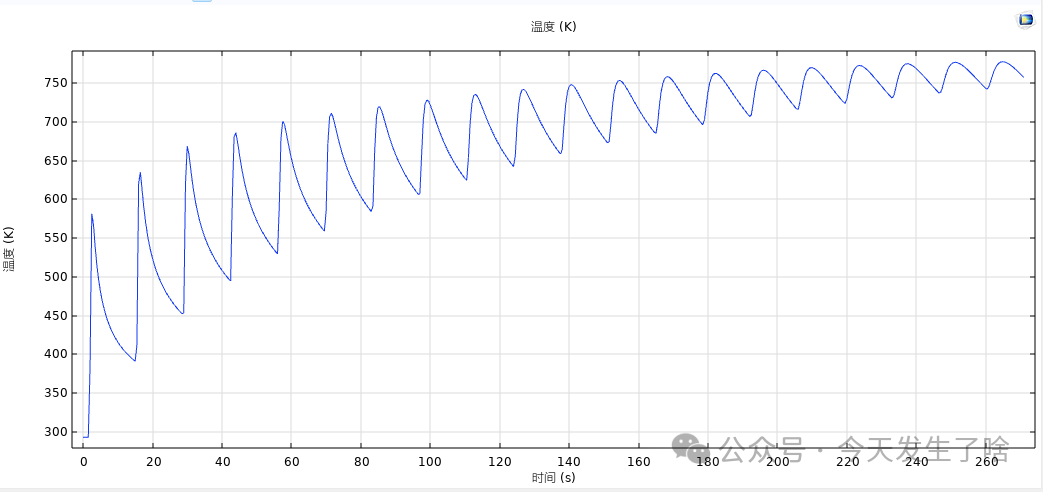

图2 基板热电偶温度演化(DE热源,dwell=10s)—— 真实复现截图
热电偶曲线长这样:温度从300K起步,随着逐层沉积,峰值一路爬升到约791K(约518°C),锯齿密集得像心电图——每一层激光扫过,热电偶就抖一下。层间停留10秒,所以锯齿有规律的起伏。20层 deposition 完成后进入冷却段,温度缓慢下降。求解器日志显示总求解时间21721秒,6个小时,BDF自适应步进在冷却段会放大步长,但沉积段基本被0.066秒的上限锁死。

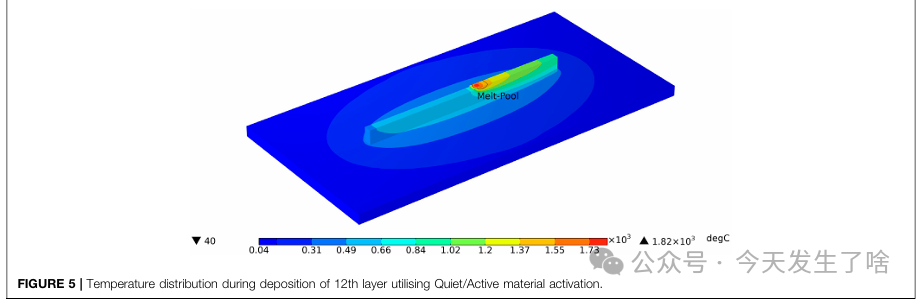

图3 t=1.5s时的熔池等值面(Tm=1400°C)—— 真实复现截图
熔池等值面取的是Tm=1400°C(1673K)。时间1.5秒时,第一层刚开始沉积不久,熔池呈椭球状趴在基板上,长轴沿扫描方向,后缘拖得比前缘长——这正是双椭球热源ff≠fr的直观体现。熔池长度目测约3.5mm,跟论文表3的标定值一致,但有些破面,论文中未展示这个的原因吧(常规操作)。

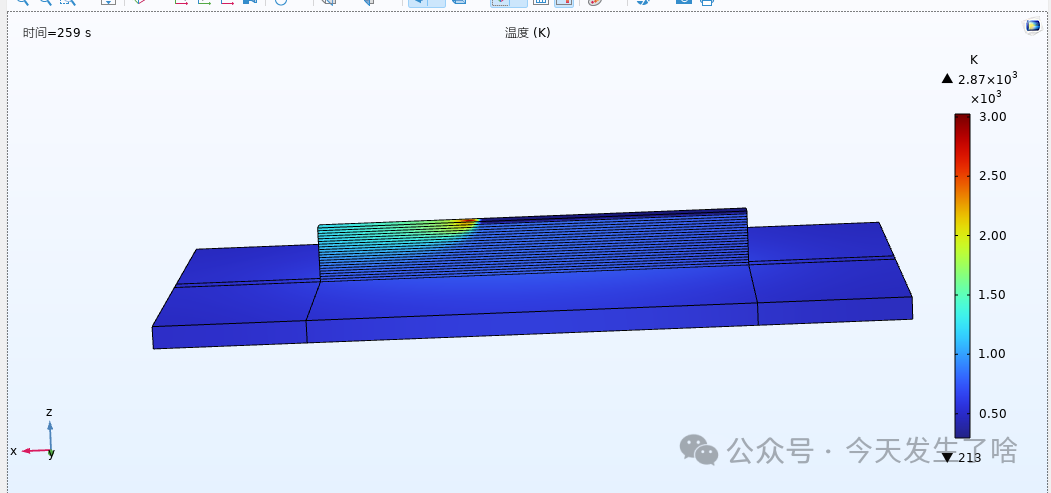

图4 t=259s时的三维温度场 —— 真实复现截图
259秒时,20层已经沉积完毕,激光停在末端,熔池区域温度最高(红黄色),热量向基板和已沉积层扩散。薄壁整体温度明显高于周围基板,形成一个"热柱"。。
6小时一个工况,参数扫描基本不可能。真正的问题是:跑出来的温度场,除了发papar,还能干什么?

第一,工艺窗口快速筛选。文章做了两组实验:D1-D4变停留时间,P1-P4变激光功率。每组4个工况,DE热源跑完要将近20个小时。换成EE热源(KE=4,KQ=1.2),25分钟一个工况,一整组参数矩阵半天就能扫完。你可以直接画出"功率-停留时间-峰值温度"的三维响应面,找到既不让基板过热、又能保证层间重熔的工艺窗口。这不是为了发文章,是为了下次上机前少烧几块基板。
第二,热-力耦合的入口。这篇论文只做传热,但作者团队在后续会议论文里加了固体力学接口,用同一个温度场算残余应力和变形。温度场是准的,应力场才有意义;温度场歪了,后面的应力全是空中楼阁。复现的DE模型热电偶误差不到4%,这个精度够得上热-力耦合的门槛。下一步把EE热源接进去,看看KE=4优化出来的参数算出来的变形,跟DE基准差多少——这是论文自己也在提的future work。
第三,换材料时的框架复用。这篇论文用的是316L,但整个建模框架——双椭球热源+Quiet/Active激活+温度相关物性——是材料无关的。你把Table 1的316L物性换成Ti-6Al-4V或者Inconel 718的插值函数,调整一下熔点和潜热,吸收率A_abs重新标定,模型就能跑起来。EE热源的KE-KQ相关性可能需要重新扫一遍,但方法论不用改。对于做材料开发的人来说,这意味着不用从零搭模型,省下的时间够做一轮微观组织表征了。
第四,当作COMSOL进阶教材。这个模型几乎覆盖了固体传热的全部核心技能:移动热源、zigzag路径、时间解析的单元激活、温度相关物性、辐射+对流混合边界、BDF自适应步进。如果你刚学完COMSOL基础教程,或者刚进入激光熔覆或者金属3D打印这个领域,拿这个模型练手,比做十个官方案例都管用。而且每一步都有论文原文和小编操作手册对标,跑不出来知道该查哪一页。
说到底,复现一篇论文不是为了证明"我也能跑",而是为了把别人的方法论变成自己的工具箱,官方可没这个案例。这篇论文的DE热源验证了建模逻辑,EE热源让小编看到了提速的可能,而两者之间的误差对比,让我明白了精度换时间的边界在哪。这个边界,才是你自己的知识。
1. 吸收率A_abs=0.4是标定出来的,不是材料常数。论文明确说这是reverse calibration的结果——先假设一个值,跑仿真,跟热电偶实验数据对比,迭代调参直到误差<4%。如果你的实验工况不同(比如换了激光波长、换了粉末粒度),这个0.4可能就不适用。你有没有想过,自己的实验里A_abs应该是多少?
2. EE热源提速了,但熔池尺度的信息丢了。KE=4时子轨道约9mm,远大于熔池长度3.5mm,局部温度梯度被"摊平"。论文也承认这会影响后续力学响应(残余应力、变形)。如果你做热-力耦合,EE优化出来的KE=4还适用吗?还是需要回到DE做力学验证?
3. Quiet/Active法简单,但Element Birth更快。论文引言里提到,Element Birth需要方程重编号,实现复杂,但计算更快。如果你的零件不是薄壁而是复杂曲面,Quiet/Active的网格策略还合适吗?有没有必要折腾Element Birth?
4. 这篇论文是2021年的,COMSOL 5.6跑的。现在用6.4,内置了Deposited Beam Power节点,支持高斯/平顶面分布,但就是不支持双椭球体热源。如果COMSOL哪天内置了EE热源,这些手写的表达式还有必要吗?还是说,理解原理比会写表达式更重要?
这些问题没有标准答案。但正是这些问题,让一篇复现文章不只是"我跑出来了",而是"我跑完之后,开始想下一步该怎么走"。
论文上的公式再漂亮,也只有你自己在COMSOL里点下"计算"、看到温度曲线蹦出来的那一刻,才算真正读懂了。从6小时到25分钟,不只是数字变了,是你终于能在下班前跑完一整组参数扫描了。
参考标准与文献
[1] Nain V, et al. (2021). Development of an Elongated Ellipsoid Heat Source Model to Reduce Computation Time for Directed Energy Deposition Process. Front. Mater. 8:747389.
[2] Goldak J, et al. (1984). A New Finite Element Model for Welding Heat Sources. Metall. Trans. B 15, 299–305.
[3] Irwin J, Michaleris P. (2016). A Line Heat Input Model for Additive Manufacturing. J. Manuf. Sci. Eng. 138(11).
[4] COMSOL Multiphysics 6.4 Documentation: Heat Transfer Module User's Guide.

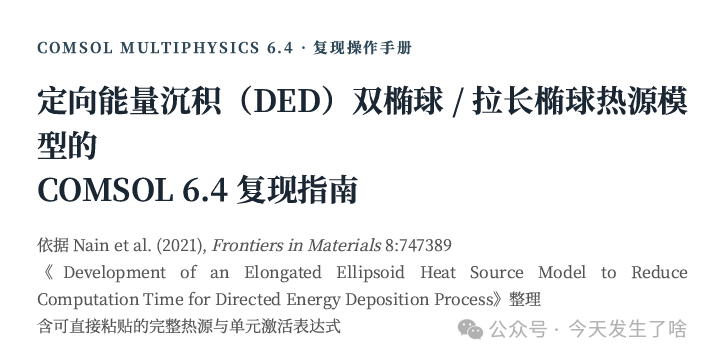

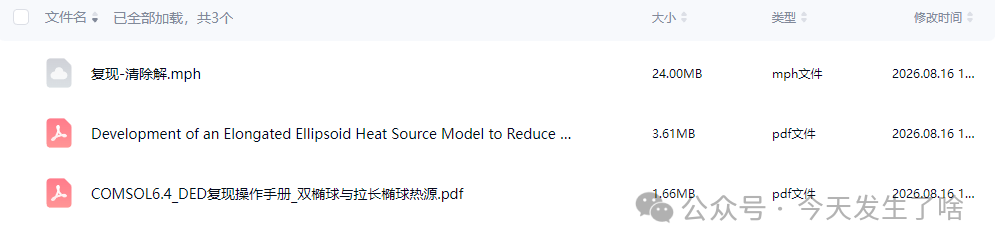

以下为资源:包含comsol模型,原论文及操作手册,免费内容为操作手册。
