电源电磁兼容（EMC）问题分析与应对策略

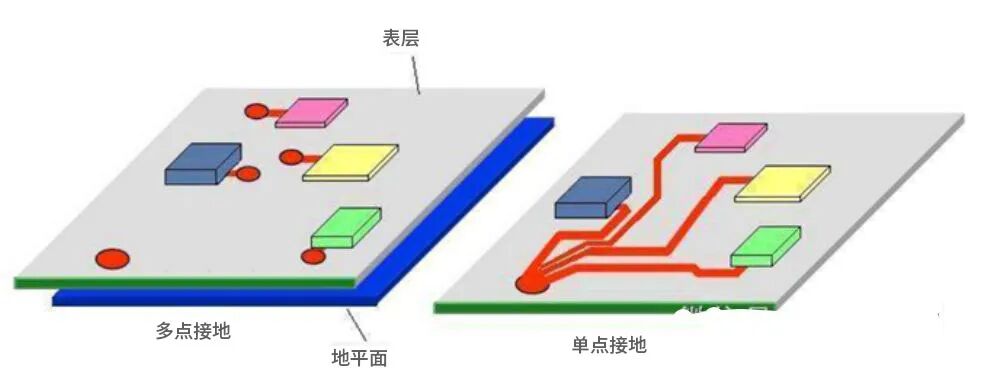

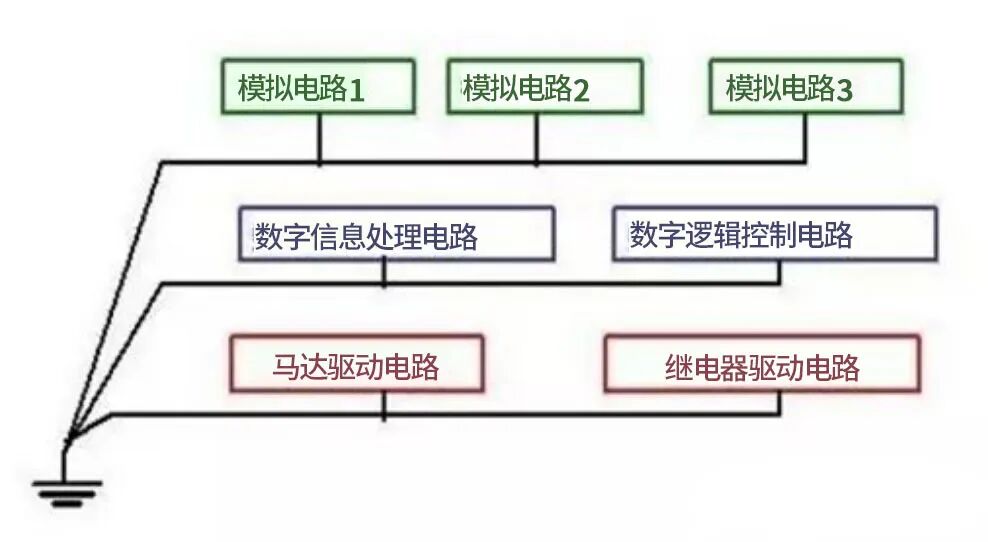

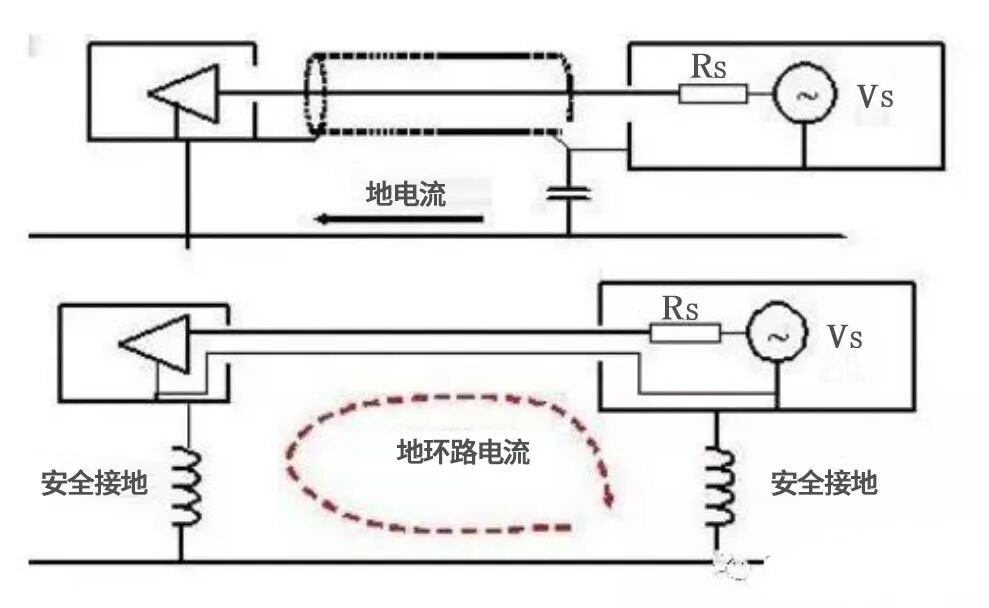

在电子设备设计与测试中，电源部分的电磁兼容（EMC）性能直接影响产品能否通过认证并稳定工作。本文针对传导发射（CE）与辐射发射（RE）两类常见问题，梳理其成因与解决方法，并提供系统化的整改思路。 一、传导发射（CE）问题分析与处理 传导噪声主要指通过电源线、信号线等导体传播的电磁干扰，常见频段为150kHz–30MHz。典型原因包括：开关电源中功率器件（如MOSFET、二极管）开关过程引起的高频振荡。滤波电路参数不合理或元件选型不当。印制电路板（PCB）中关键回路布线过长、接地设计不完善。常用改进方法：1、增强前端滤波在火线（L）与零线（N）之间并联X电容（容值一般选0.1μF–1μF），抑制差模干扰。在L-地（G）及N-G之间接入Y电容（常用2.2nF–10nF），注意安规对漏电流的限制。选用合适的共模电感（电感量可在数mH至上百mH之间），衰减共模噪声。2、优化PCB设计尽量缩短高频功率回路（如开关管、变压器、整流二极管之间的走线）。采用星型接地或单点接地策略，避免地线环路。在开关管或快恢复二极管两端添加RC吸收网络（例如100Ω串联100pF），减缓电压变化率。3、调整工作频率若噪声集中在开关频率的谐波附近，可适当微调频率，避开敏感频带。 二、辐射发射（RE）问题分析与处理 辐射噪声指通过空间传播的电磁波，测试频段通常为30MHz–1GHz及以上。主要来源包括：开关器件高速切换产生的高频电磁场。电缆或PCB走线形成的无意天线效应。接地系统设计不当引起的共模辐射。常用改进方法：1、抑制噪声源在MOSFET栅极串接小电阻（几Ω至几十Ω），降低开关边沿的陡峭程度。在开关节点处并联磁珠或RC吸收电路。2、优化布局与布线对时钟、高速信号等关键线路实施包地处理，优先采用带状线结构。保持走线平滑，避免直角转折。使用具备完整地平面的多层电路板。3、采取屏蔽与滤波为高频电路区域加装金属屏蔽罩，并与主地良好连接。在进出线缆上套用镍锌铁氧体磁环，抑制高频共模电流。采用屏蔽电缆，并保证屏蔽层与连接器实现360°搭接。 三、共性干扰模式与综合应对 1、共模干扰表现：传导测试中L-G与N-G噪声均较高。对策：强化共模滤波（如共模电感配合Y电容），优化接地结构。2、差模干扰表现：主要存在于L-N之间，噪声以差模形式为主。对策：增大X电容容量，或使用差模电感（如π型滤波器）。3、宽频噪声表现：整个测试频段噪声水平整体抬高。对策：检查电源回流路径是否完整，加强全局滤波与接地。 四、测试验证方法 传导测试：借助LISN与频谱分析仪，重点考察150kHz–30MHz频段。辐射测试：在电波暗室中使用天线接收30MHz–1GHz信号，定位辐射源头。近场探测：通过近场探头扫描PCB或线缆，快速发现高强度辐射区域。 五、系统整改流程建议 1、干扰定位：结合频谱分析与近场扫描，确定主要噪声源。2、路径判断：区分传导与辐射路径，识别共模或差模干扰。3、措施实施：针对性地采取滤波、屏蔽、接地等优化手段。4、效果验证：重新测试，确保所有频点符合标准限值。来源：电磁兼容之家
