深度攻克 AI 算力极值：双相浸没式液冷相变机理与 CFD 仿真全景解析
在 AI 大模型与高密度算力节点爆发的当下，单颗 GPU 芯片功耗已跨越 1000W 大关，数据中心机柜功率密度更是逼近 100kW~200kW 的恐怖区间。
传统的风冷与冷板式液冷（Cold Plate）在面对极高局部热流密度（Heat Flux > 100W/cm²）时渐显乏力。两相浸没式液冷（2PIC）凭借其惊人的相变传热能力，被公认为破解“热极之战”的终极方案之一。
然而，将高价值的 AI 服务器直接“泡”入低沸点电子氟化液中并使其沸腾，不仅涉及复杂的物理相变，更伴随着极其严苛的工程控制难题。
本文将深入微观热力学机制，全面拆解两相浸没液冷的核心相变过程，并剖析 CFD（计算流体动力学）数值模拟 如何攻克这一高维度多物理场耦合难题。
为什么是两相？相变潜热的“降维打击”
浸没式液冷分为单相（Single-Phase）与两相（Two-Phase）。两者的核心差异在于冷却介质在吸收热量后是否发生状态相变：
介质（如合成氟化液、高纯矿物油）全程保持液态。热量传递完全依赖液体的显热（Sensible Heat）变化：
要带走高额热量，必须大幅提升质量流量 ṁ 或增大循环温差 ΔT。这会导致泵功飙升，且芯片表面易出现显著的温差梯度。
采用低沸点（通常在 45°C ~ 56°C 之间）、高绝缘性的电子氟化液。芯片表面发热使液体局部达到沸点并发生汽化相变，热量传递主要依赖相变潜热（Latent Heat）：
液体转换为气体所释放的潜热 hfg 远高于液体的比热容 Cp。
核心物理图景：池沸腾曲线与致命的 CHF 极限
在两相浸没系统中，芯片发热面发生的相变属于典型的饱和池沸腾（Saturated Pool Boiling）。深入分析这一过程，必须引入经典的 Kutateladze-Nukiyama 沸腾曲线。

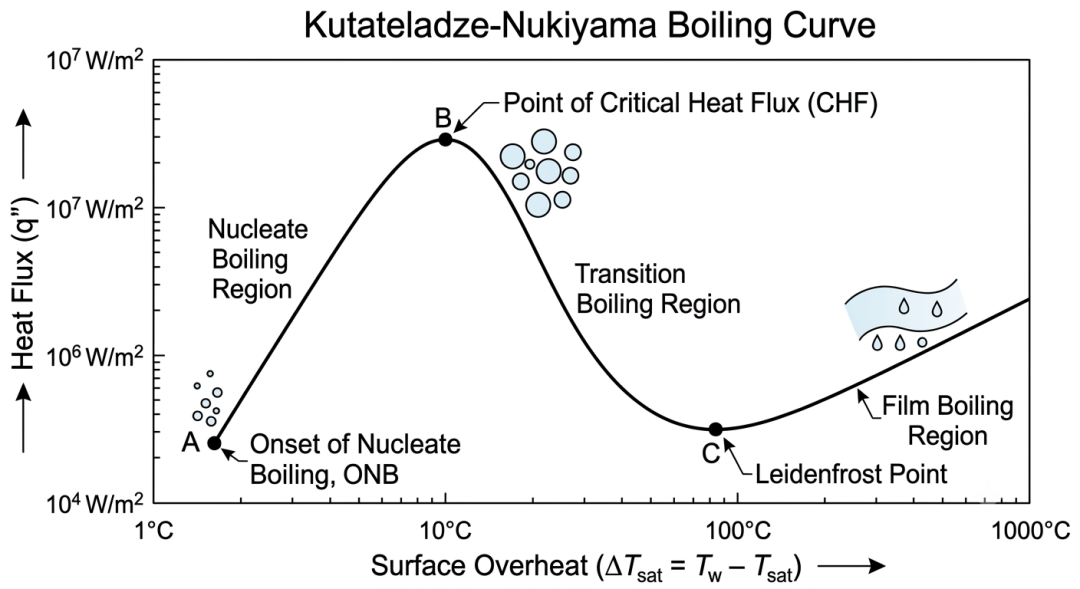

▲ 经典库塔特拉泽-努西雅玛沸腾曲线解析
• 气泡剧烈扰动： 气泡脱离产生“泵吸效应”，换热系数达到峰值。液冷设计目标即确保运行在此区域。
AI 芯片在瞬态 Boost 或热点（Hotspot）区域的热流密度极高，如何提升 CHF 极限，避免局部进入膜态沸腾，是双相液冷设计的最核心挑战。
CFD 仿真攻坚：高阶数值模拟技术解析
两相浸没过程存在微米级气泡动力学、毫秒级相变速率以及复杂的流场-气场-压力场耦合，仅靠实验测量极难捕捉内部细节。CFD 仿真技术 成为微观热点预测与箱体架构优化的唯一“透视眼”。
技术 1气液两相界面追踪（Phase Interface Tracking）
为了在网格中精确捕捉气泡萌生、合并与上升的几何界面，主流使用以下方法：
通过引入相体积分数变量 α，求解连续性方程：
利用连续标量函数的零水平集表示相界面。
技术 2相变传热与质量源项（Lee 相变模型）
在 CFD 求解器中，通常通过在连续性方程与能量方程中添加源项（Source Terms）实现相变：
技术 3微观壁面沸腾模型：RPI 沸腾模型
宏观 CFD 模拟依赖 RPI 模版 将壁面总热流密度 qw 拆解为三部分：
两相液冷系统级 CFD 优化与创新设计
利用现代计算流体动力学，工程师可以在三个维度上完成两相液冷系统的极限优化：
在芯片 IHS 表面电镀、烧结或 3D 打印产生微针林（Micro-Pillars）、交叉微槽（Micro-Grooves）或多孔金属烧结层。
高密度 PCIe 卡与 CPU/GPU 紧密堆叠，下层产生的蒸气上升时会形成“蒸汽阻隔（Vapor Lock）”，导致上层芯片“断水”。
顶部的冷凝管（Condenser）负责将氟化液蒸汽重新冷却为液体。
