射频微波领域器件综述

5天前浏览1
射频微波及毫米波器件构成了现代电子信息、无线通信、雷达探测以及前沿量子计算等系统基础。这些器件负责信号的生成、放大、滤波、混频、传输与接收,其性能的优劣直接决定了整套高频电子系统的带宽、信噪比与抗干扰能力。按照机构的中长期的预测模型,全球射频器件市场预计在2030年至2034年间将突破1600亿美元的体量[ Mordorintelligence]。

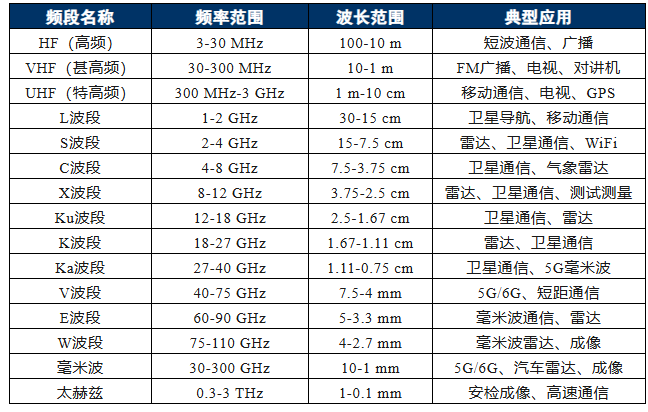

表1.射频微波频段划分及应用

市场的增量主要来源于5G基础设施建设以及智能手机中射频前端模块集成度上升。随着通信频段向Sub-6GHz及毫米波延伸,单台终端所需配置的滤波器、功率放大器及射频开关数量成倍增加 。其次,国防现代化进程中对高频电子战系统、相控阵雷达以及商业低轨卫星通信直接拉动了耐高压、高功率射频器件的需求。此外,自动驾驶汽车中广泛应用的77GHz毫米波雷达也为射频微波器件开辟了广阔的汽车电子增量市场。
本文将对常见的有源/无源射频微波器件进行汇总,并阐明器件的主要功能、原理等(文中所引用的产品均来自市面上公开的公司产品技术规格书)。

1.器件分类

根据是否需要外部电源供电,可将射频微波器件分为无源器件和有源器件两大类。

1.1 无源器件

无源器件是指仅依靠自身结构特性就能对微波信号进行线性变换的器件,不需要外接直流偏置电源,不改变信号频率,也不产生新的频率分量。无源器件在射频系统中主要承担信号分配、滤波、隔离、阻抗匹配、传输连接等功能。如滤波器、耦合器、功分/合路器等。

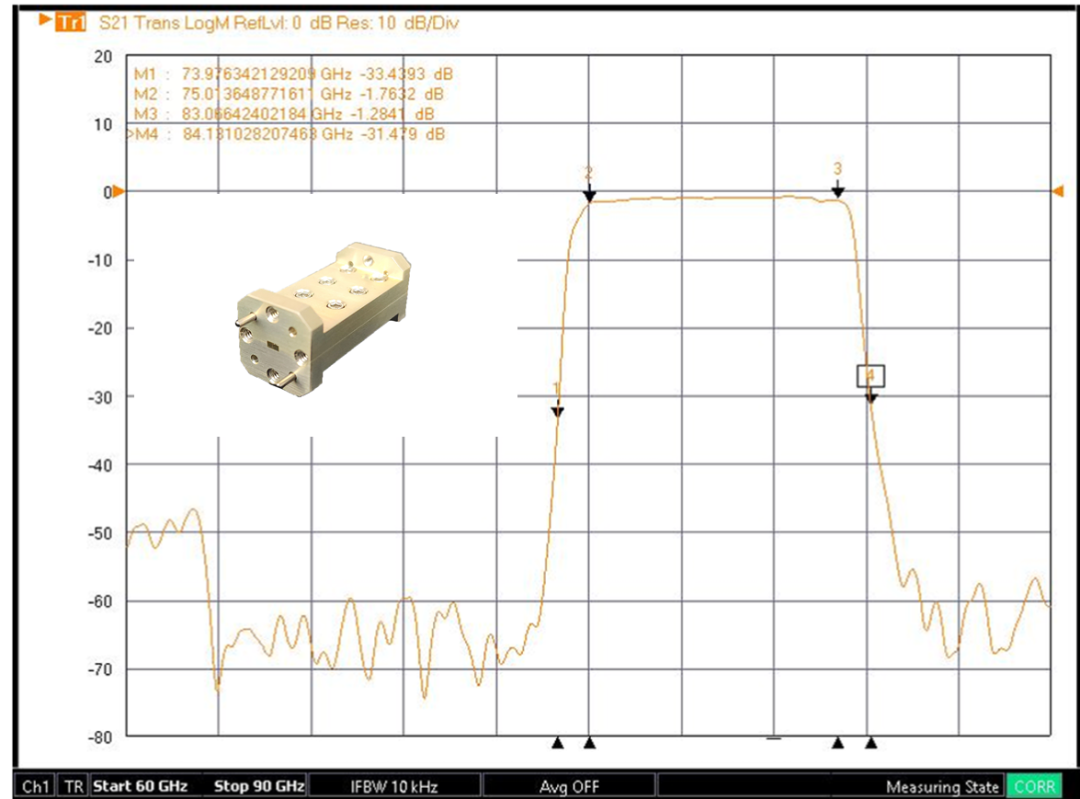

1.1.1 滤波器

带通、低通、高通、带阻滤波器,滤波器核心功能是允许特定频率范围内的信号通过,同时抑制(衰减)其他频率的信号。滤波器在通信系统中用于信道选择、杂波抑制、镜像频率抑制等,在雷达系统中用于发射和接收频率的分离。
波器的工作原理基于电抗元件(电感、电容)的频率选择性。当信号通过由电感和电容组成的网络时,不同频率的信号会受到不同的阻抗,从而实现频率选择。理想滤波器在通带内具有零插入损耗,在阻带内具有无穷大衰减。实际滤波器的性能是通带插入损耗、阻带抑制、带内平坦度、群时延等指标的综合权衡。

1.1.2 耦合器

定向耦合器是一种四端口无源器件,能够从主传输线中按比例耦合出一部分信号,且具有方向性——即只对正向传输的信号进行耦合,对反向传输的信号具有很高的隔离度。定向耦合器广泛应用于功率监测、反射测量、信号取样、自动增益控制等场景。用于功率取样和监测。其核心原理是利用两根或多根平行传输线之间的电磁场耦合。当电磁波在主传输线中传播时,会通过电场和磁场的耦合将一部分能量传递到副传输线中。通过巧妙设计耦合结构的长度和间距,可以使正向波和反向波在副线中产生干涉效应,从而实现定向耦合。

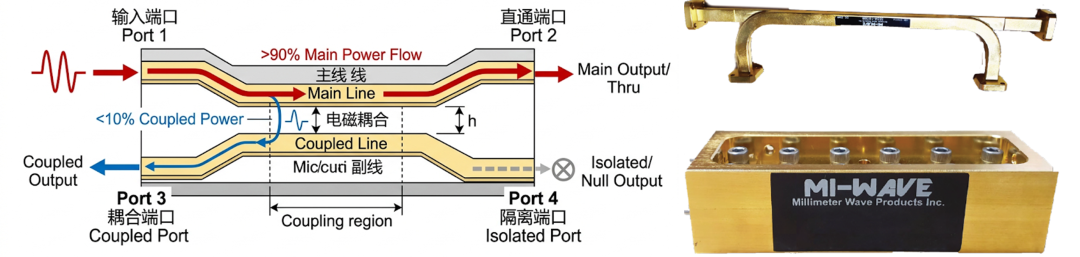

定向耦合器通常由主线和副线两根平行传输线组成。四个端口分别为:输入端口(Port 1)、直通端口(Port 2)、耦合端口(Port 3)、隔离端口(Port 4)。当信号从Port 1输入时,大部分能量从Port 2输出,一小部分能量通过电磁耦合从Port 3输出,而Port 4几乎没有输出(隔离)。

1.1.3 功分器/合路器

功率分配器(简称功分器)是一种将输入信号功率分成两路或多路输出的无源器件。反向使用时即为功率合成器,将多路输入信号合成为一路输出。功分器在相控阵雷达馈电网络、功率合成、测试测量等领域有广泛应用。
功分器的基本原理是利用传输线的阻抗变换和功率分配特性,将输入功率均匀或按比例分配到多个输出端口。为了保证各输出端口之间的隔离,通常需要在输出端口之间接入隔离电阻。

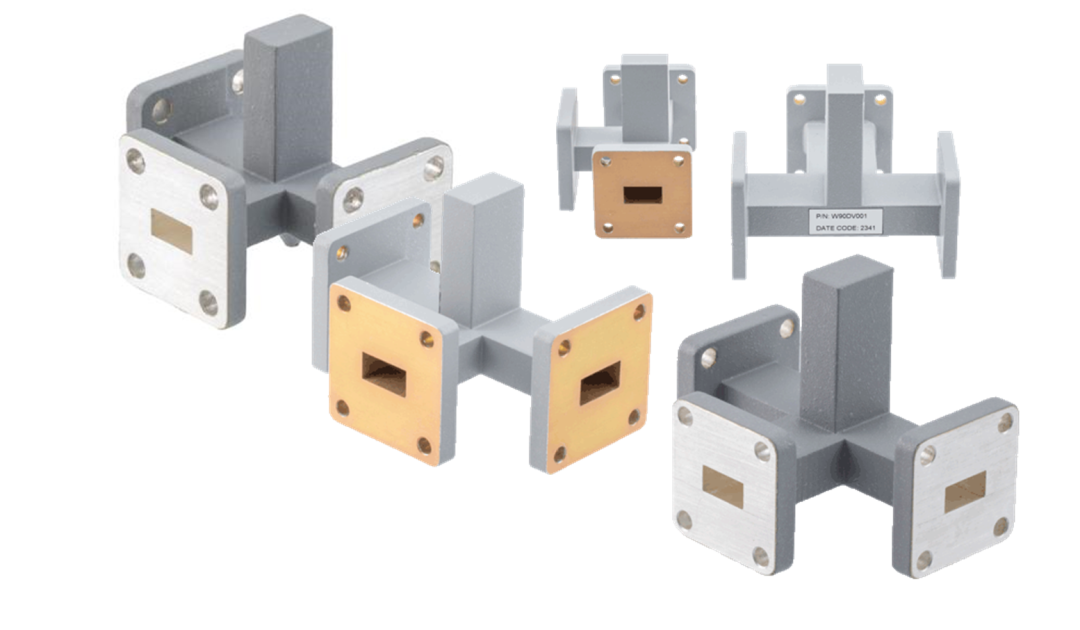

常见功分器有Wilkinson、Gysel型,波导功分器等。

1.1.4 衰减器

衰减器是一种对射频信号产生已知量衰减的无源器件,主要用于调整信号功率电平、匹配系统阻抗、改善驻波比、扩展测量量程等。衰减器不改变信号的频率和波形,只降低信号的幅度。衰减器通过电阻性元件吸收部分信号功率来实现衰减。根据电路结构,衰减器可分为电阻分压型、T型、π型、桥T型等。理想衰减器具有纯电阻性,在工作频带内衰减量恒定,输入输出阻抗匹配良好。

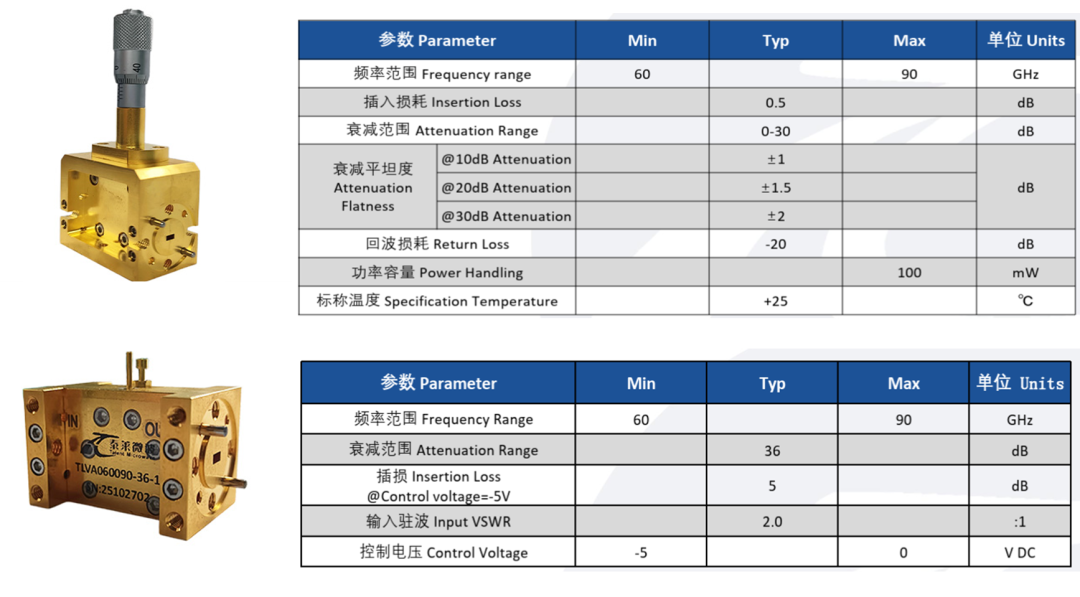

常规衰减器分固定衰减器、数控衰减器、压控衰减器和步进衰减器。其中衰减量固定不变,常用衰减值有1dB、3dB、6dB、10dB、20dB、30dB等。广泛应用于系统中需要固定衰减的位置。数控衰减器通过数字信号控制衰减量的大小,通常由多个衰减位级联组成,每位通过PIN二极管或FET开关切换接入或旁路。常见位数有4位、5位、6位,衰减范围分别为15dB、31dB、63dB,最小步进分别为1dB、1dB、0.5dB或0.25dB。压控衰减器通过控制电压连续调节衰减量,利用PIN二极管或FET的电阻随偏置变化的特性实现。衰减量连续可调,但线性度和温度稳定性较差。
关键的衡量指标有衰减量、衰减精度、频率范围、衰减平坦度、驻波比、功率容量以及切换时间等

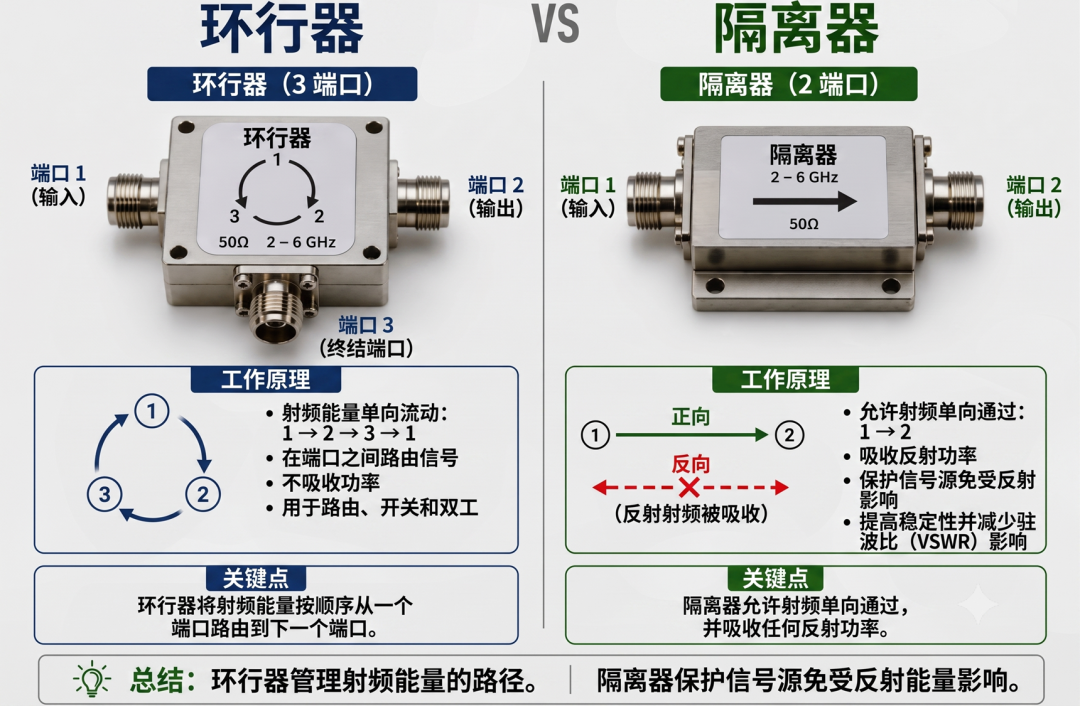

1.1.5 隔离器/环行器

隔离器和环行器是基于铁氧体材料的非互易无源器件,即信号正向传输和反向传输的特性不同。这是少数不满足互易定理的无源器件之一,其非互易特性来源于铁氧体在偏置磁场作用下的张量磁导率。
铁氧体是一种具有铁磁性的陶瓷材料,在外加直流偏置磁场的作用下,其磁导率表现为张量形式,即不同方向的磁导率不同。当电磁波在铁氧体中传播时,正向和反向传播的电磁波会受到不同的影响,从而产生非互易效应。利用这一特性,可以设计出只允许信号单向传输的隔离器和环行器。

1.1.6 连接器与转接器

射频连接器和电缆组件是射频系统中最基础的互连元件,负责在各个模块之间传输射频信号。虽然看似简单,但其性能直接影响整个系统的信号质量,特别是在高频和高精度测量应用中,要求在工作频带内具有良好的阻抗一致性和低插入损耗。常用的射频连接器系列及其频率范围如下:

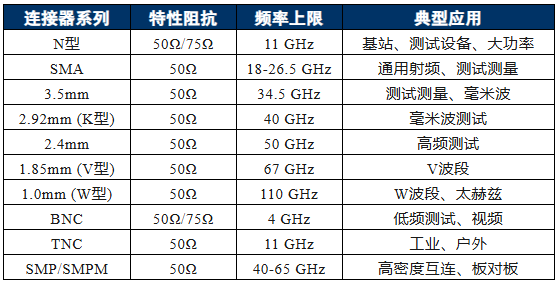

表2.射频连接器系列及其频率

1.1.7 电缆组件

射频电缆组件由射频电缆和两端的连接器组成,用于在系统各模块之间传输射频信号。根据电缆结构和性能,可分为以下几类:
半刚电缆:外导体为铜管,屏蔽性能好,相位稳定,但不易弯曲。适用于设备内部固定连接
半柔电缆:外导体为镀锡铜编织层,可适度弯曲,性能接近半刚电缆
柔性电缆:外导体为多层编织,弯曲性能好,但相位稳定性较差
低损耗电缆:采用低损耗介质和优化结构,插入损耗低,适用于长距离传输
稳幅稳相电缆:在弯曲和温度变化时保持幅度和相位稳定,适用于高精度测试测量
毫米波电缆:支持更高频率(可达110GHz),采用特殊介质和结构设计

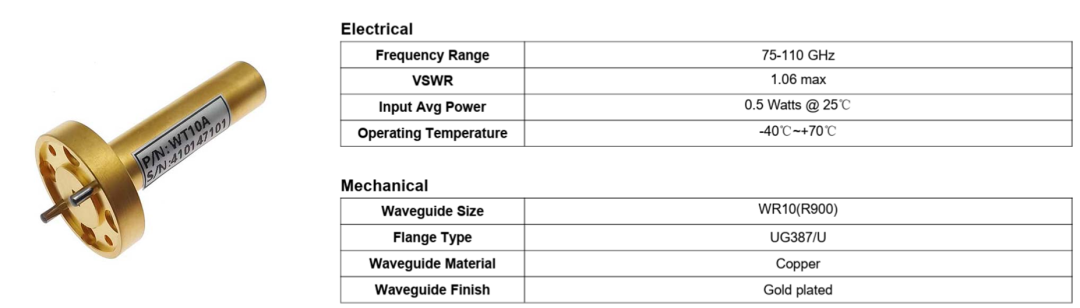

1.1.8 负载/终端

负载是一种接在传输线终端用于吸收剩余功率的无源器件,其输入阻抗等于系统特性阻抗,使入射波完全被吸收而不产生反射。负载广泛应用于测试测量、系统匹配、功率合成等场景。根据功率等级可分为小功率负载(几瓦)和大功率负载(数千瓦),根据结构可分为同轴负载和波导负载。

1.1.9 移相器、隔直器、偏置器、均衡器、限幅器、检波器、旋转关节

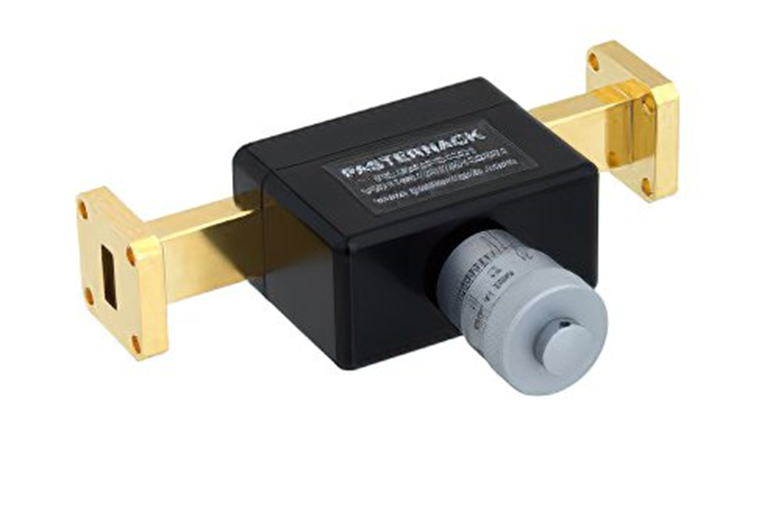

移相器是一种能够改变信号相位的器件,在相控阵雷达、波束成形、测试测量等领域有重要应用。根据控制方式可分为数控移相器和模拟移相器。数控移相器通过数字信号选择不同的相位偏移量,精度高、重复性好;模拟移相器通过电压连续调节相位,相位连续变化但线性度较差。

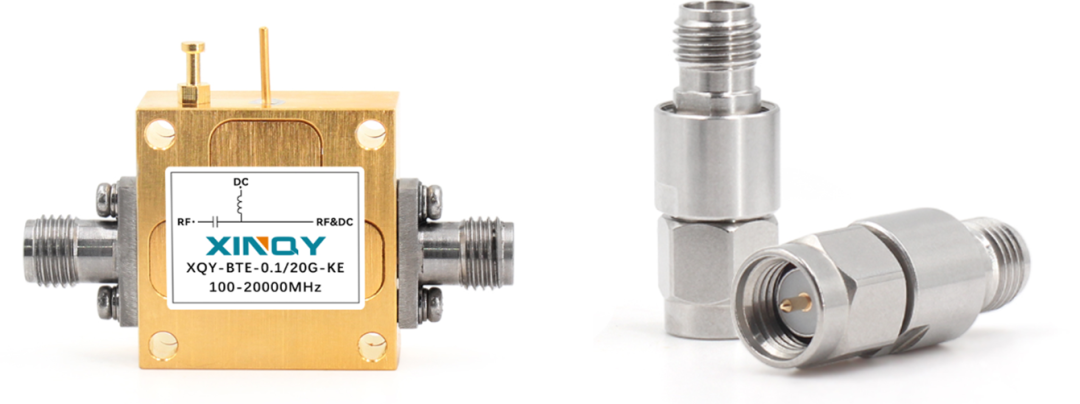

射频偏置器是一种三端口无源元件,其名称中的"T"指的是其T型结构,包含一个射频输入/输出端口、一个直流电源注入端口和一个组合端口。其主要功能是在不影响主射频信号传输的前提下,为射频电路中的有源元件(如放大器、混频器等)提供必要的直流偏置电压或电流。这种设计使得工程师可以在同一射频传输线路上同时传输射频信号和直流偏置,避免了额外布线的复杂性。
隔直器则是一种同轴适配器,本质上是一个低截止频率的高通滤波器。隔直器的主要功能是阻断直流分量和低频信号,同时允许射频信号通过。它通常用于保护对直流敏感的射频元件免受损坏,或在测试测量过程中隔离和阻断低频分量,提高系统信噪比和动态范围。隔直器还可用于抑制信号源的调制泄漏和消除接地回路。
均衡器是一种衰减量随频率变化的器件,通常衰减量随频率升高而减小,用于补偿系统中其他器件(如放大器、电缆)的增益随频率下降的特性,使整个系统的频率响应平坦化。
限幅器是一种保护器件,当输入功率超过一定阈值时,输出功率被限制在安全范围内,防止大功率信号烧毁后端的敏感器件(如低噪声放大器)。通常由PIN二极管或肖特基二极管组成。

2. 有源器件

有源器件需要外接直流电源才能工作,能够对信号进行放大、变频、开关控制等处理,会产生增益或新的频率分量。有源器件是射频系统中实现信号产生、放大和变换的核心功能单元。主要有以下产品类型:
放大器,低噪声放大器、功率放大器、驱动放大器、增益模块等。混频器,上下变频、谐波混频器,实现频率变换。振荡器,VCO、DRO、晶振、频率合成器,产生射频信号源。射频开关,PIN二极管开关、FET开关、MEMS开关,用于信号路径切换。倍频器/分频器频率倍增或分频。调制器/解调器,IQ调制器、矢量调制器。MMIC(单片微波集成电路),将多种功能集成在单片半导体芯片上。

2.1 低噪声放大器

低噪声放大器(Low Noise Amplifier, LNA)是接收机前端的第一个有源器件,其主要功能是将接收到的微弱信号进行放大,同时引入尽可能低的噪声,以保证接收机的灵敏度。LNA的噪声性能直接决定了整个接收机的噪声系数,是接收机中最关键的器件之一。
LNA利用晶体管的放大作用,将输入的微弱射频信号放大到足够的幅度。为了实现低噪声,LNA通常采用以下技术措施:选择低噪声晶体管(如GaAs pHEMT、InP HEMT);优化输入匹配网络,使噪声系数最小(噪声匹配);采用合适的偏置点,使晶体管工作在最低噪声区域;合理设计电路拓扑,如共源共栅(Cascode)结构、多级级联等。衡量LBA的关键性能指标如下:
噪声系数:衡量放大器引入噪声大小的指标,越小越好。优秀的LNA噪声系数可低于0.5dB
增益:输出功率与输入功率之比,通常10-30dB
增益平坦度:工作频带内增益的波动
输入/输出驻波比:端口匹配程度
输出P1dB:1dB增益压缩点的输出功率,衡量线性度
三阶交调截点(IP3):衡量非线性失真的指标
工作频率范围:正常工作的频率范围

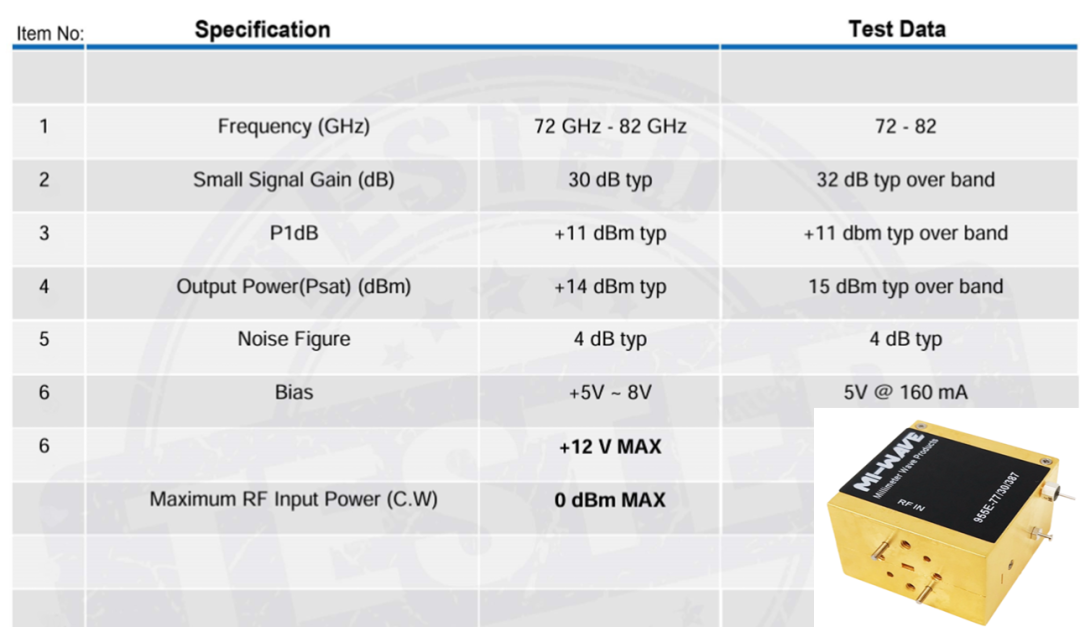

E波段低噪声放大器运行于 72 GHz 至 82 GHz 频率范围涵盖了关键部分 E波段 用于高容量无线链路、卫星通信和雷达系统。可提供典型小信号增益为 30 dB典型性能约为 整个频段 32 dB,同时保持了 4 dB 典型噪声系数放大器还提供 典型饱和输出功率 +14 dBm从而在 E 波段接收机前端实现强大的信号处理能力。作为毫米波接收链路中的第一级有源放大器,E波段低噪声放大器对整个系统的噪声系数和动态范围起着决定性作用。当长时间饱和运行时,建议增加散热片,以提高其在严苛环境下的长期可靠性。

2.2 混频器

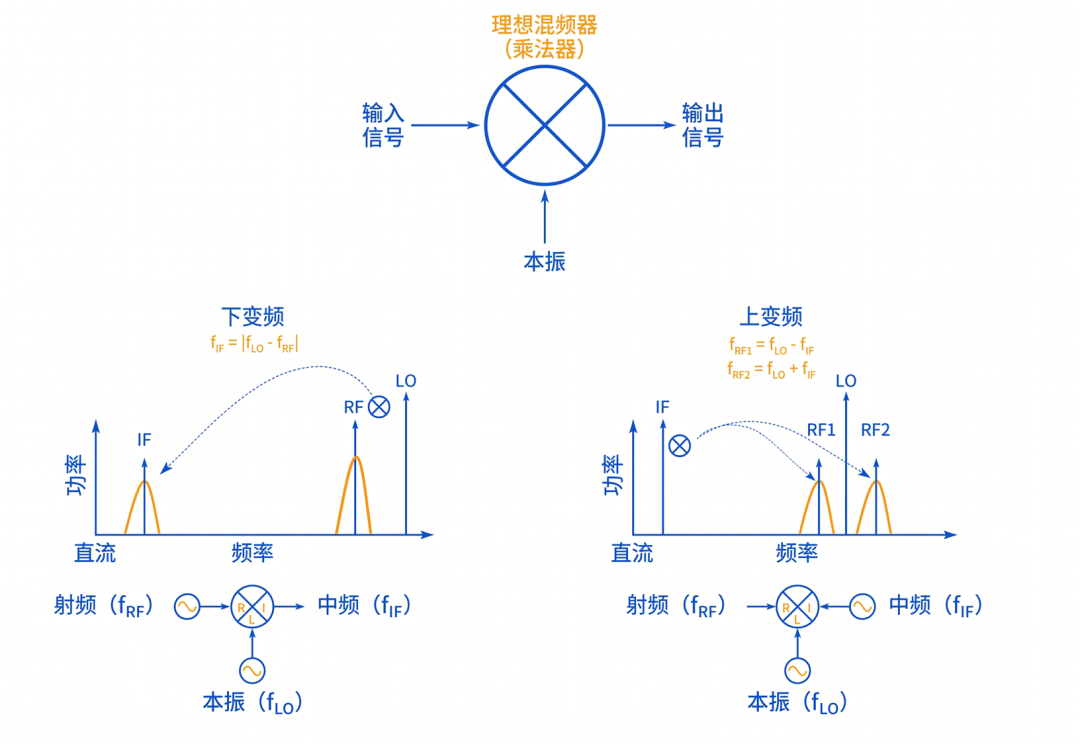

混频器是一种实现频率变换的三端口有源(或无源)器件,具有射频(RF)、本振(LO)和中频(IF)三个端口。混频器利用非线性元件的相乘特性,将两个不同频率的信号相乘,产生和频和差频分量,从而实现频率的上变频或下变频。混频器是通信收发机、雷达、测试仪器中的核心器件。其基本原理是利用非线性元件(二极管、晶体管)的非线性伏安特性,将RF信号和LO信号相乘,产生新的频率分量。理想混频器的输出包含RF和LO的和频(RF+LO)和差频(RF-LO),通过滤波器选择需要的频率分量。

2.3 倍频器

倍频器是一种输出频率为输入频率整数倍的器件,利用非线性元件产生谐波,再通过滤波器选出所需的谐波分量。倍频器常用于产生高频信号,特别是在毫米波和太赫兹频段,直接产生高频信号困难时,通过倍频的方式获得。

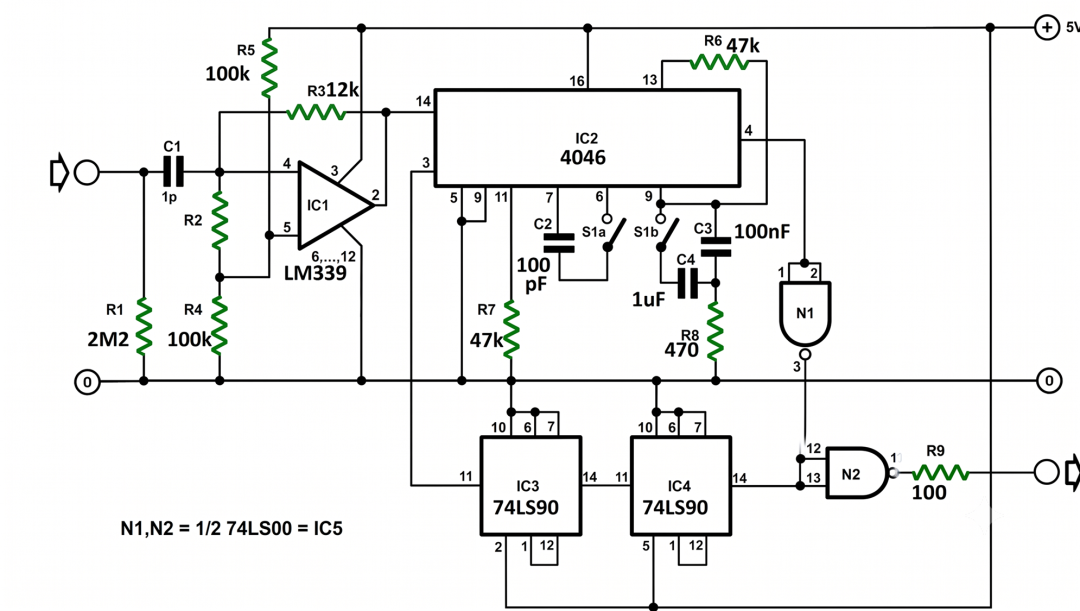

以上面电路为例,高频信号是由电路内部的压控振荡器(VCO)自行产生的,参考输入信号的作用仅仅是提供一个基准节拍,通过反馈回路强迫 VCO 的频率精确锁定在基准频率的 100 倍上。我们可以将这个倍频过程拆解为以下几个步骤,看看信号是如何在回路中流转并最终锁定在目标频率的:
Step 1. 外部输入的低频参考信号(例如 10kHz 的正弦波或微弱的脉冲)首先通过电容 C1 (1pF) 交流耦合进入比较器 LM339。在这个阶段,带有噪声或边沿平缓的模拟信号,被 LM339 及其外围电阻(R2, R3, R4, R5 构成的施密特触发器)转换为标准方波。这个方波就是整个系统的参考频率基准 f_in。
Step 2. 整形后的基准信号f_in 进入 4046 锁相环芯片的 Pin 14(鉴相器输入)。同时,4046 的 Pin 3(比较端输入)接收来自反馈回路的信号(此时假设系统刚启动,反馈信号频率极低或不稳定)。4046 内部的鉴相器(Phase Detector)会时刻比对这两个信号的相位差和频率差,并在 Pin 13 导出一个包含误差信息的脉冲序列。
Step 3. Pin 13 输出的误差脉冲无法直接使用,它必须经过由 R6, C3, C4, R8 组成的低通滤波器。将高频的误差脉冲平滑成一个稳定的直流控制电压V_ctrl。如果反馈频率低于基准频率,这个直流电压就会升高;反之则降低。平滑后的直流控制电压 V_ctrl进入 4046 的 Pin 9(VCO 控制端)。4046 内部的压控振荡器根据这个电压的高低,实时改变其振荡频率,并在 Pin 4 输出高频方波。这个输出最终想要的目标高频信号 f_out。Pin 4 输出的高频信号 f_out 并没有直接反馈给鉴相器,而是先进入了两级串联的 74LS90 十进制计数器。第一级 IC3 将高频信号除以 10。第二级 IC4 再将信号除以 10。经过两次降频,最终反馈回 4046 Pin 3 的信号频率变成了 f_out / 100。
Step 4. 锁相环的物理特性决定了不断调整 VCO,直到鉴相器的两个输入端频率完全相等为止。当电路达到稳态时,必然满足以下等式:
f_in = f_out/100,即f_out=100*f_in
目标高频信号 f_out 产生后,并没有直接输出,而是进入了右侧的逻辑门网络。N1 作为一个反相器,将 f_out反相。N2(与非门)接收反相后的 f_out 以及来自 IC4 最终端的低频方波信号。这种组合使得电路只在低频基准信号特定的相位窗口内,才允许高频时钟脉冲通过,最终经过 R9 (100Ω) 匹配电阻输出给后端设备进行采样或触发。

总结

除产品类别外,还有一些如加工工艺、生成流程,供应链管理等不再一一赘述。结合当下的产业链情况,射频微波器件技术正从微波向毫米波、太赫兹频段拓展,5G毫米波、6G、汽车雷达、成像等应用推动频率不断升高。与此同时系统带宽越来越宽,对器件的宽带性能要求越来越高。且展现高度的集成化趋势。射频微波器件产业正依托5G/6G演进、低轨卫星组网与量子计算的兴起,迈入一个充满结构性技术红利的时代。

来源:雷达天线站
