组会装波大的！ABAQUS如何实现多窗口/同窗口的云图与曲线联动

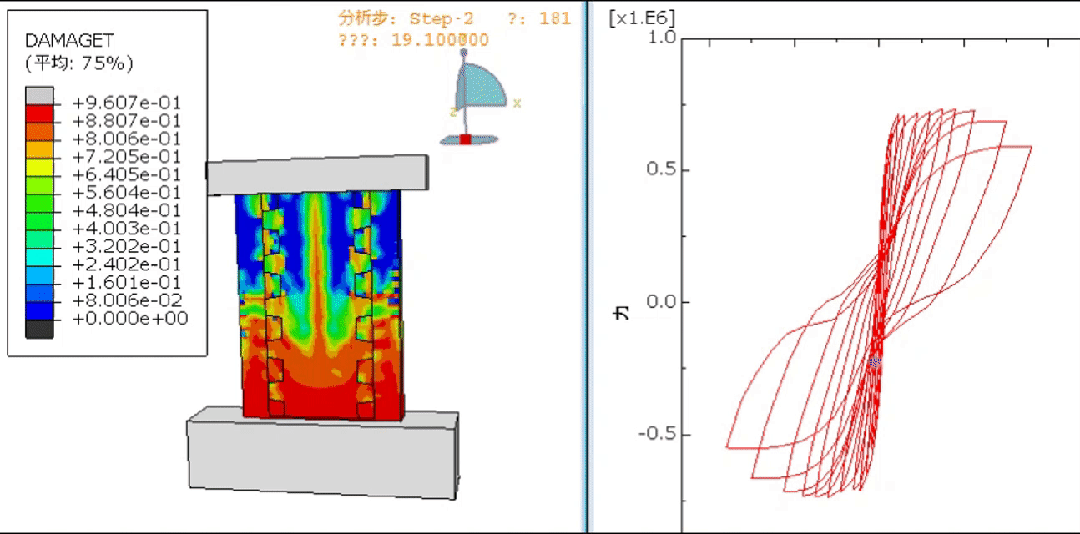

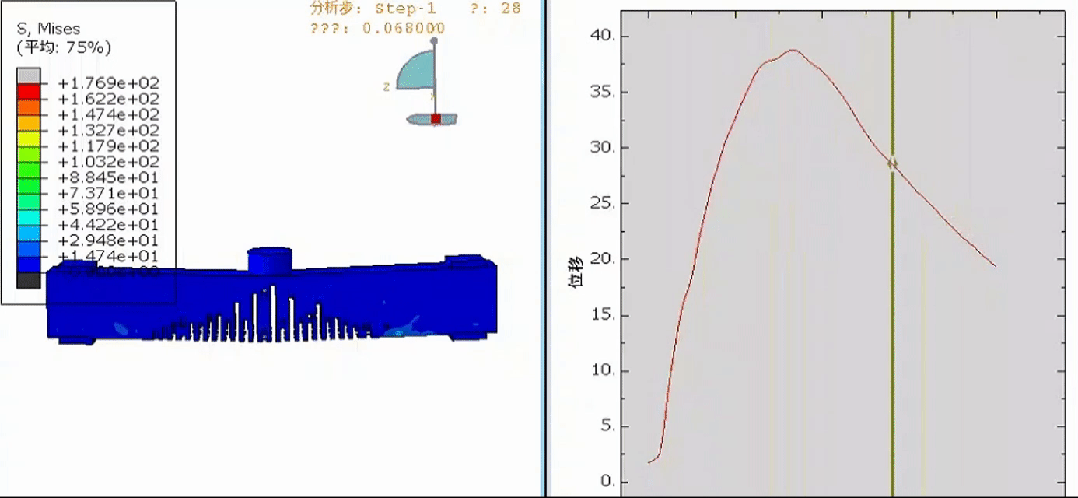

多窗口联动是将模型云图、XY 曲线分置独立视口，绑定时间帧实现同步播放，同屏不同框展示构件变形全过程与受力变化曲线，是组会动态演示最常用方案。

操作要点主要有：

• 打开odb结果文件后，通过视口菜单新建多个视口，使用平铺完成窗口水平/垂直平铺布局；

• 主视口绘制应力/损伤/变形云图，从属视口导入历史输出，生成荷载位移、滞回等 XY 曲线；

• 打开Link Viewports全部视口开启同步锁定。

• 可单独关闭曲线窗口坐标轴图例、模型三轴标识，精简画面避免杂乱。

适用场景：

相对正式的会议汇报：需要同时展示整体模型变形与荷载曲线的学术汇报、学位答辩演示。

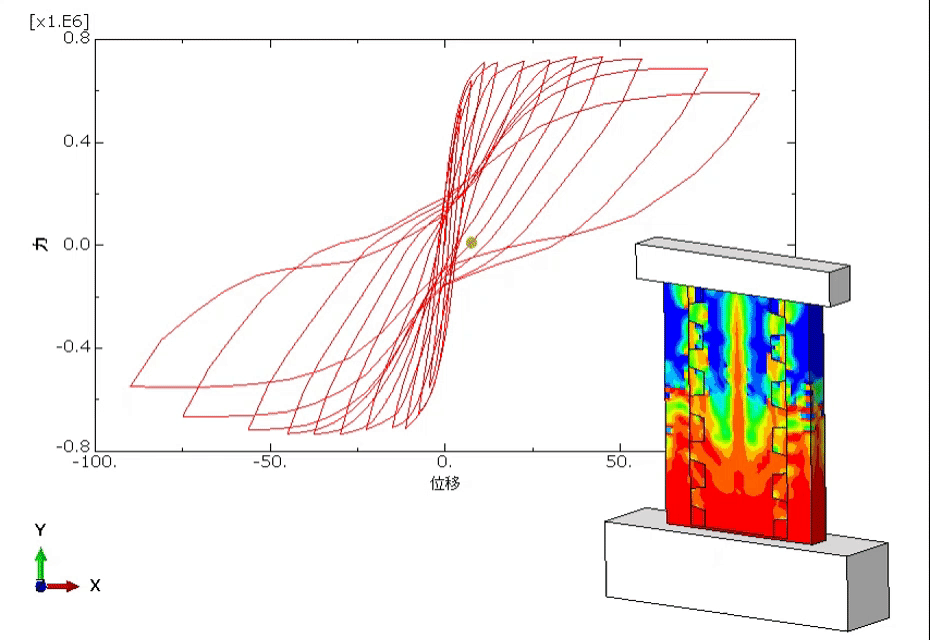

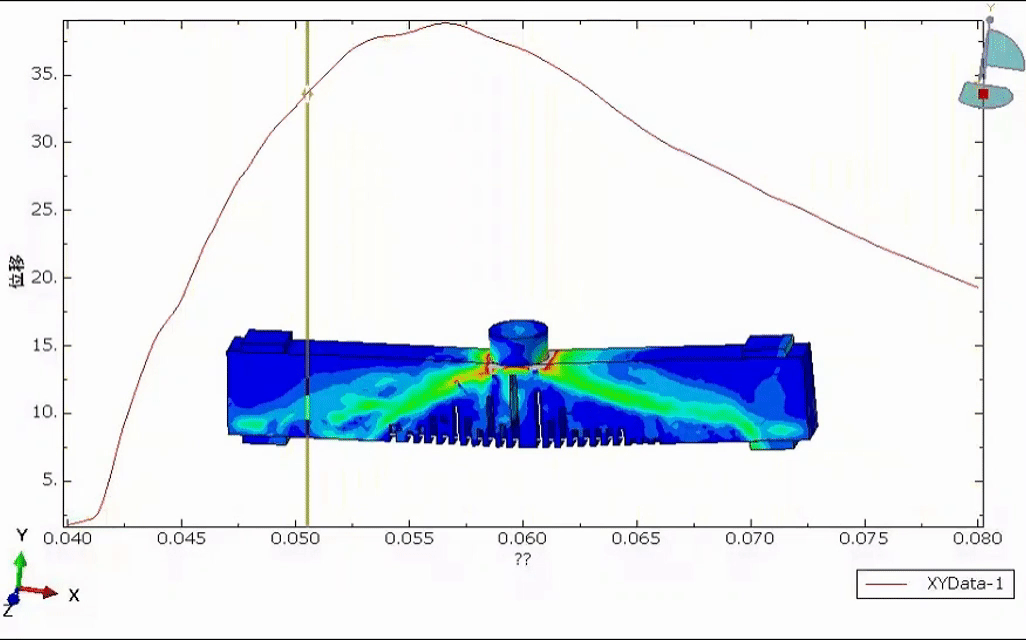

同窗口联动依托覆盖图层 Overlay 功能，在单一视口中同时显示模型云图与内嵌 XY 曲线，无需拆分窗口，截图、导出动画画面更紧凑，适合组会炫技装一波大的、gif素材制作。



操作要点主要有：

• 先绘制XY 曲线作为底层图层背景板，创建视口层；导入构件变形 / 应力云图 ，再次创建视口层；

• 点击绘图覆盖，选择正确的层选项；

• 自由拖动曲线窗口位置、调整尺寸，放置在模型空白区域，避免遮挡关键受力部位；

• 播放时曲线数据点会随模型变形同步移动，精准对应每一步加载状态；

• 支持自定义曲线配色、线条粗细、背景修改，搭配云图渐变色彩提升画面对比感。

适用场景：

组会炫技动图展示、简短成果短视频、单张动态 gif 导出，适合画面空间有限的展示需求。
