覆盖户储/工商业/大储：储能BMS/高压箱板件热平衡与过载温升控制仿真方案
关键词：储能温控、BMS板件、高压箱、板件级热平衡、温升仿真、持续通流、短时过载、全场景储能适配
从家庭分布式储能、工商业并机储能，到电网侧大型储能电站，不同场景的功率负荷、运行工况、环境条件天差地别，但所有储能系统都绕不开一个核心可靠性难题：BMS主板、高压采集板、箱内功率板、温控驱动板的温升失控问题。
业内很多储能设备存在一个普遍通病：样机测试完美达标，批量投运后故障频发。户储高温待机发烫、工商业持续满负荷充降容、大储调频过载误保护、板卡器件老化烧损……追溯根源，绝大多数并非器件质量问题，而是板件级热设计缺失、稳态通流热平衡不足、短时过载瞬态温升超标导致的系统性隐患。
传统热设计只关注整机柜体散热、器件单点降额，忽略PCB铜箔走线、功率器件耦合发热、不同场景工况差异，无法适配户储、工商业、大储全场景运行需求。本文从工程痛点、核心原理、实战案例、落地价值四个维度，拆解储能板件级热平衡与双工况温升控制的最优解决方案。
【配图1：全场景储能设备热仿真总览图】
一、行业核心痛点：全场景储能温升问题，为何批量爆发？
储能温控、BMS、高压箱作为系统核心控制与功率部件，是能量流转的核心载体，需要适配三类截然不同的运行场景，承受双重严苛温升工况考验，这也是其故障率远高于普通工控设备的核心原因。
1. 三大储能场景的差异化热风险
户储场景：安装环境密闭、通风差，夏季舱内温度可达60℃以上，设备长期低载持续通流，热量日积月累，易出现板件慢性老化、温控精度漂移、待机功耗发热超标问题。
工商业储能场景：日均长时间满功率充放电，持续通流工况常态化，板件稳态热平衡压力极大，长期高温运行易导致焊点热疲劳、铜箔老化、功率器件降额失效。
大储电网场景：核心挑战为短时过载冲击，电网调频、一次调压、故障穿越工况频发，1.2–2倍额定电流短时脉冲式过载，极易引发器件瞬时结温超标、保护误触发、设备脱网停机。
2. 双工况叠加的工程致命问题
所有储能场景均存在持续通流稳态工况+短时过载瞬态工况双重叠加风险，传统设计的漏洞被无限放大：
重整机、轻板件：多数厂商仅做柜体级散热仿真，将板件简化为均质热源，完全忽略PCB内层、走线、器件布局的局部热点，仿真与实测温差超15℃；
重稳态、轻瞬态：仅验证持续通流温升，不考核短时过载尖峰温度，导致大储、工商业冲击工况下故障频发；
重堆料、轻优化：温升超标就加厚铜箔、加大散热器、增加风扇，造成设备成本、体积、重量冗余，降低产品市场竞争力；
重测试、轻预判：依赖实物热电偶测温，点位有限，无法捕捉芯片结温、内层铜箔隐藏热点，问题只能事后整改。

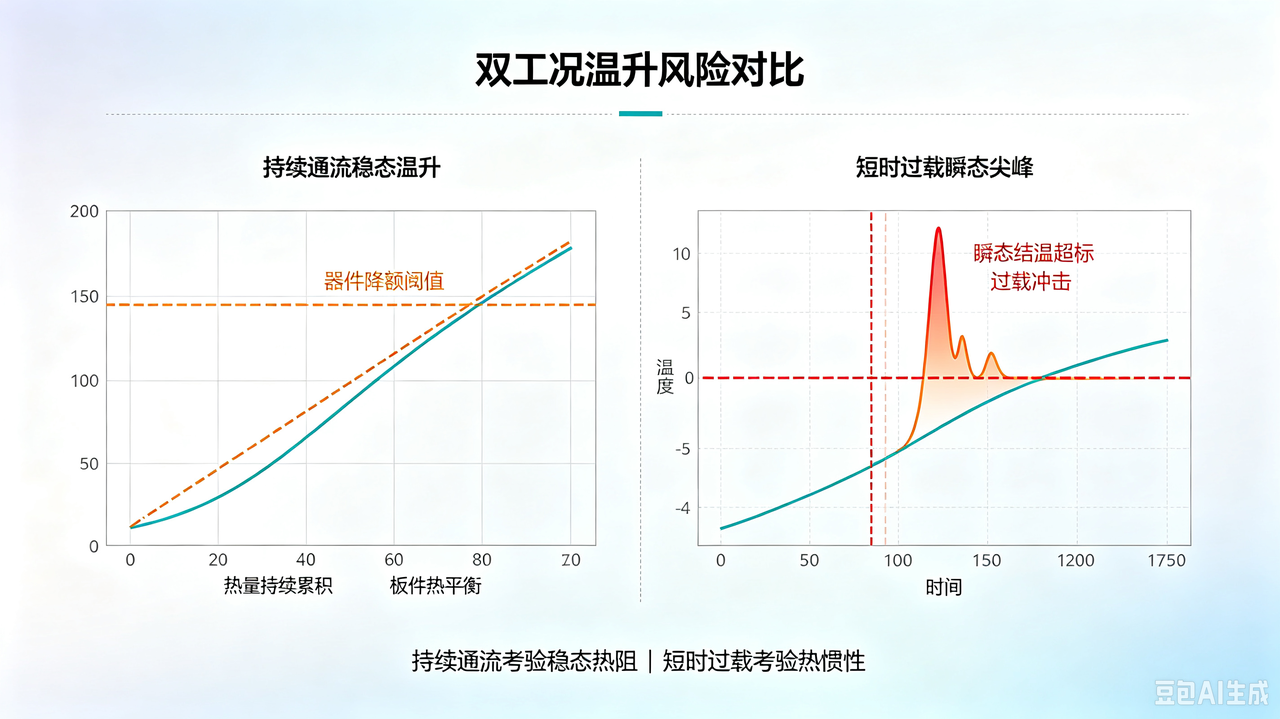

【配图2：双工况温升对比曲线图】
二、原理浅析：板件级热平衡与温升控制的工程底层逻辑
区别于整机散热设计，板件级热平衡聚焦PCB板卡本身的产热、传热、散热全链路，核心公式为：板卡总产热=传导散热+对流散热+辐射散热，动态平衡状态直接决定设备运行可靠性。
1. 两大核心工况的发热机制
持续通流稳态发热：BMS采样电阻、功率MOS、大电流铜箔走线、温控驱动芯片长期工作，产生持续性焦耳热，热量缓慢累积，最终趋于热平衡。该工况考验设备稳态热阻能力，决定户储、工商业长期运行的温度基线与老化速度。
短时过载瞬态发热：过载瞬间电流骤增，器件功耗呈平方级暴涨，热量产生速度远大于散热速度，形成瞬时高温尖峰。该工况考验设备热惯性与瞬态散热能力，是大储调频工况的核心风险点。
2. 板件温升的核心瓶颈
储能高压箱、BMS板多为密闭腔体安装，自然对流受限，PCB传导散热是核心散热路径。多数产品温升超标，并非散热面积不足，而是：热源布局集中、散热过孔缺失、界面接触热阻过大、内层铜箔散热通路断裂，导致局部热量堆积、热平衡失效。
工程核心结论：稳态温度合格，不代表过载工况安全；板卡平均温度达标，不代表核心器件结温合规。全场景储能产品，必须通过精细化板级电热耦合仿真，同时覆盖稳态、瞬态双工况，才能实现真正的全域温升可控。

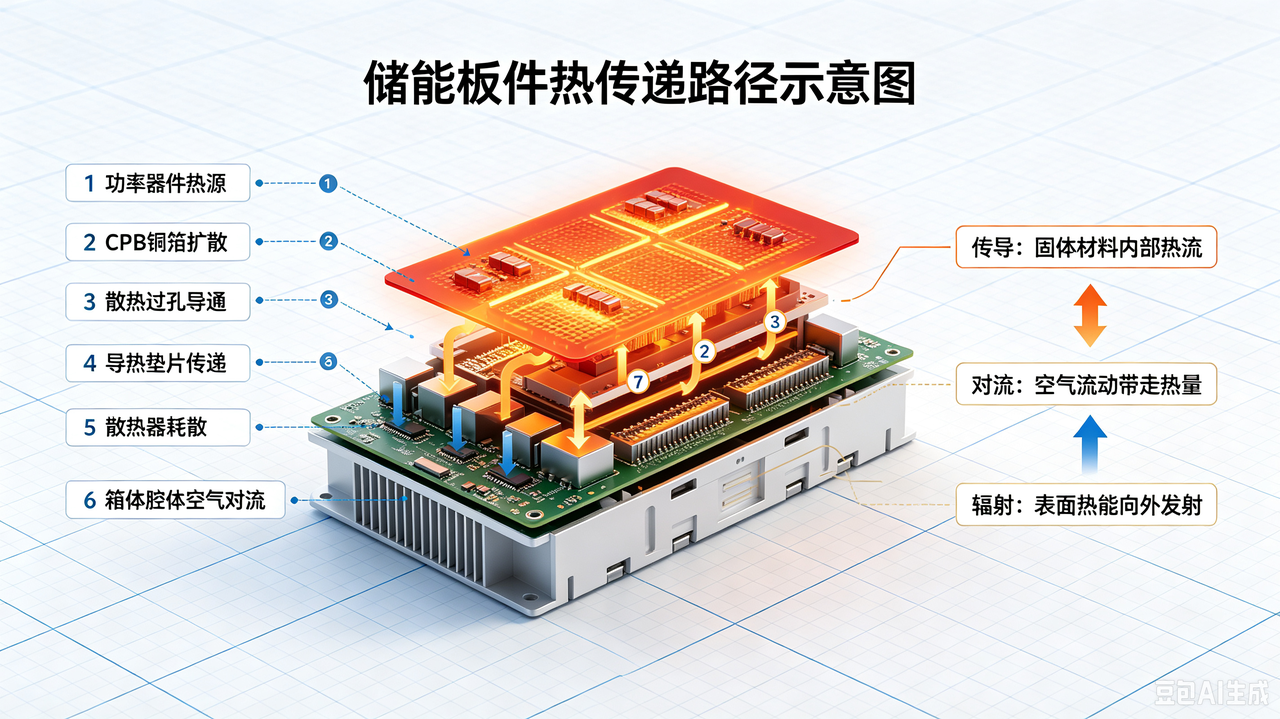

【配图3：储能板件热传递路径示意图】
三、工程实战案例：全场景储能高压箱BMS板温升优化落地
本次案例针对户储/工商业/大储通用型高压箱BMS功率板，解决产品全场景适配难题：原设备在工商业持续满负荷通流、大储短时过载工况下，频繁出现局部超温、保护误动、高温降容问题，户储场景长期待机也存在温升偏高隐患。通过板件级热仿真迭代优化，实现全工况温升合规、性能与成本平衡。
1. 项目核心工况参数
额定工况：持续80A满功率通流，适配户储、工商业常规运行；
过载工况：1.5倍额定电流、60s短时过载，适配大储电网调频冲击；
环境条件：最高环境温度55℃，密闭高压箱腔体，自然对流散热。
2. 仿真建模与工况复现
摒弃传统均质简化建模，采用精细化板级电热耦合建模：完整还原PCB叠层、铜箔厚度、散热过孔、功率器件封装、界面接触热阻，以电流焦耳热为分布式热源，精准还原真实发热场景。同时搭建两组核心仿真边界：
稳态仿真：额定80A持续通流，计算板件热平衡稳态温度场，验证工商业、户储长期运行可靠性；
瞬态仿真：稳态基础上叠加120A/60s过载冲击，捕捉大储工况下器件瞬态结温尖峰。
3. 原方案核心问题（仿真定位）
稳态热平衡：板件局部功率MOS热点温度达98℃，板内最大温差22℃，长期运行老化风险极高；
瞬态过载冲击：器件瞬时结温飙升至130℃，超出安全阈值，是保护误动的核心根源；
场景适配缺陷：户储高温待机温升超标，工商业持续运行降容明显，大储工况无法稳定并网。
4. 仿真驱动迭代优化方案
不盲目堆料，基于仿真热阻瓶颈精准优化，兼顾全场景适配性：
热源布局优化：分散MOS、采样电阻等高发热器件，避免热源扎堆，降低局部热堆积；
传热通路补强：在高热源区域增设高密度散热过孔，打通PCB内层与外层散热通路，大幅降低传导热阻；
界面热阻优化：匹配适配厚度导热垫片，优化贴合压力，消除装配间隙带来的散热瓶颈；
腔体对流优化：微调高压箱内部结构，改善密闭空间空气流动，提升整体对流散热效率。
5. 优化后全场景落地效果
持续通流稳态：最高器件温度降至78℃，板件温差控制在10℃以内，户储、工商业长期运行无超温、无降容；
短时过载瞬态：最大尖峰结温≤103℃，无保护误触发，完全满足大储调频、故障穿越严苛工况；
仿真实测对标：关键测点误差≤±3℃，模型可信度满足批量生产标准；
成本可控：无额外堆料，通过结构与布局优化实现温升达标，产品性价比大幅提升。

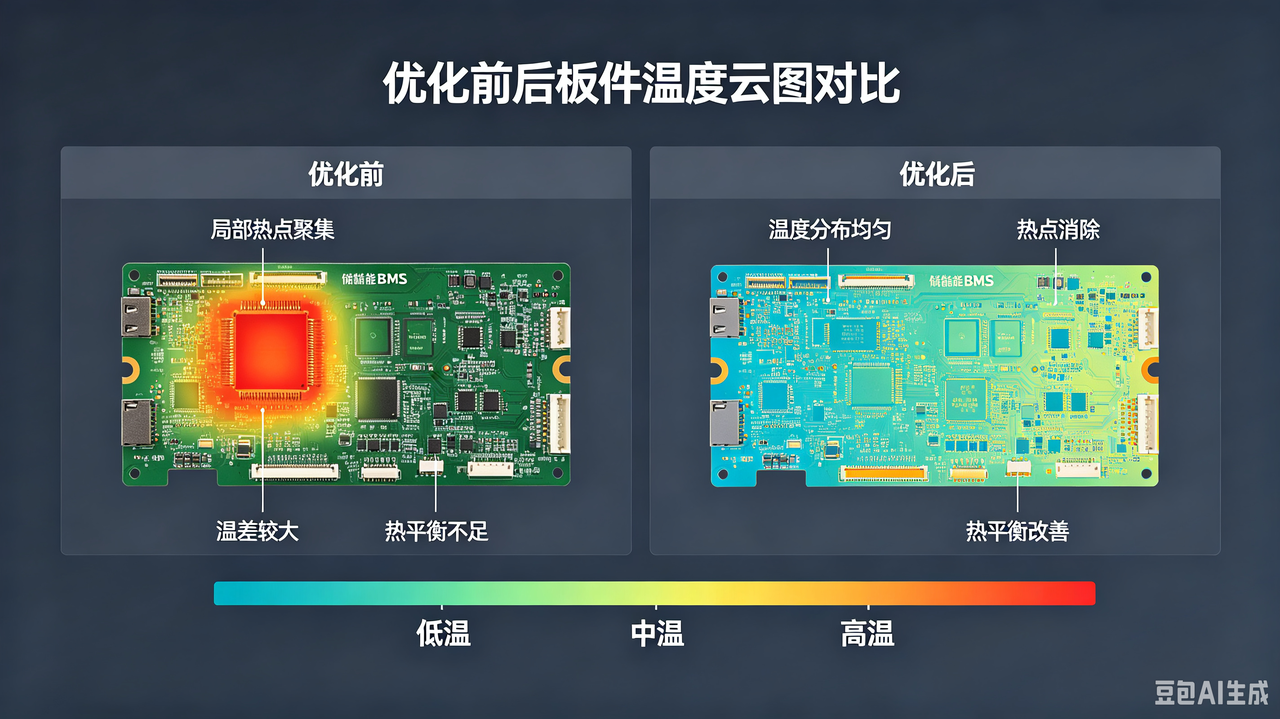

【配图4：优化前后板件温度云图对比】
四、核心价值：板件级热仿真，赋能全场景储能产品提质降本
针对户储、工商业、大储全场景储能温控、BMS、高压箱产品，板件级热平衡与双工况温升仿真，是解决现场故障、提升产品竞争力的核心手段，核心价值落地清晰：
1. 全工况风险前置，杜绝现场批量故障
同时覆盖长期持续通流、短时过载冲击两大核心工况，提前预判户储高温待机、工商业满负荷运行、大储调频过载的隐藏热隐患，将问题解决在研发样机阶段，避免批量投运后的售后返工、运维成本飙升。
2. 告别堆料设计，实现性能成本最优平衡
摒弃“加厚铜箔、加大散热器、增加风扇”的粗放式设计，通过仿真精准定位热阻瓶颈，从布局、过孔、导热路径、腔体结构精细化优化，在保证温升合规的前提下，控制设备体积、重量与物料成本。
3. 补齐设计盲区，完善全链路热设计体系
填补传统整机散热仿真的板级盲区，实现“电芯-整机柜体-板件核心器件”三级热设计闭环，适配全场景储能工况，让产品同时满足家用民用稳定性、工商业持续性、大储电网级严苛性。
4. 沉淀标准化设计能力，缩短迭代周期
通过多轮仿真对标实测，形成企业专属的板件热设计规范、工况阈值标准、布局散热准则，大幅缩短新品研发迭代周期，提升产品批量稳定性与市场适配性。
