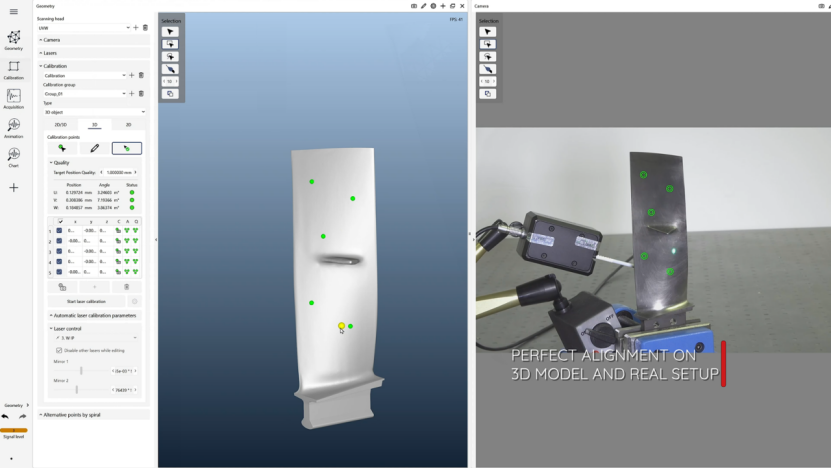

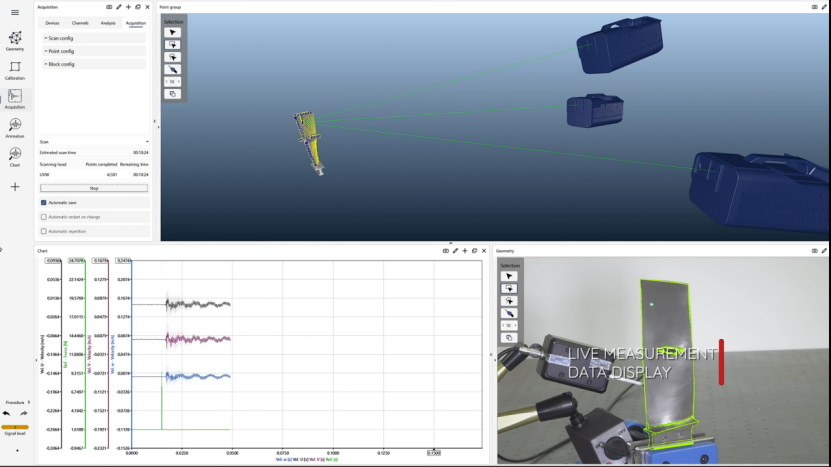

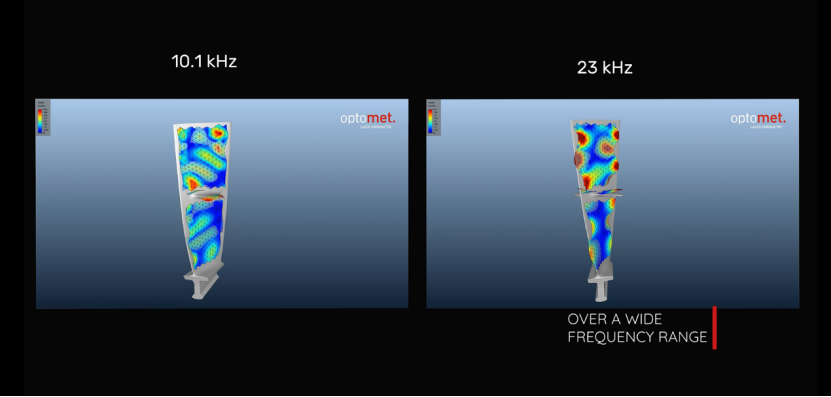

航空燃气轮机涡轮叶片高精度模态验证｜懿朵科技Optomet全自动3D激光测振一体化解决方案

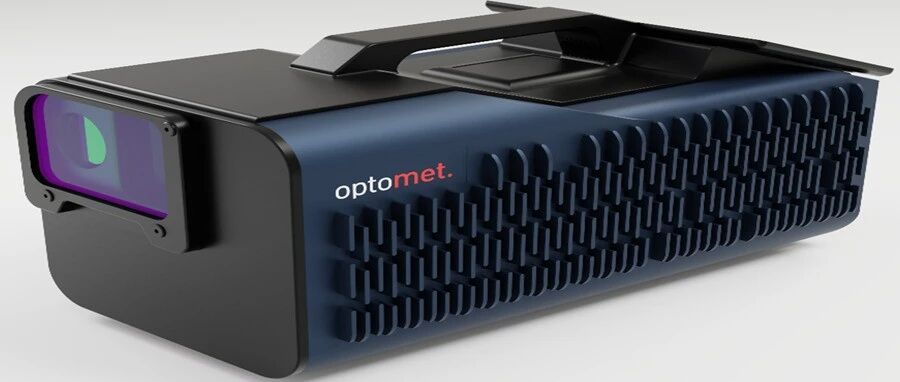

引言YIDUOTECH医学超声影像的清晰度，依赖数万微米级薄膜的精准同步振动。能非接触、定量、快速检测其振动状态，是保障高端超声探头量产一致性的关键。医疗超声领域，电容式微机械超声换能器（CMUT）凭借超宽带宽、高集成度、CMOS兼容与可批量制造优势，革新传统压电超声。其核心为真空密封微米薄膜，动态振动特性直接决定超声收发质量，是成像清晰、灵敏、稳定的基础。 CMUT量产检测挑战 将成千上万个CMUT单元集成为面阵时，一致性成为最大挑战：单元薄膜形变、材料应力、封装缺陷及真空泄漏，会导致谐振偏移、振幅异常、相位失配。传统电学测试无法真实反映机械状态，接触式测量易损伤微结构。多数隐蔽缺陷仅在高频振动下显现，易流入后段封装造成成本损耗。简言之，封装前未严格把控振动性能，就无法保障最终成像无伪影、不失真、高可靠。 图1 CMUT阵列与单元结构示意图 YI DUO激光测振无损检测方案 针对CMUT微米级尺寸、MHz频段及皮米级微位移的严苛检测需求，德国Optomet高分辨率激光测振系统提供非接触、全定量的模块化解决方案，是MEMS与超声换能器的精密检测利器。 图2 SMART SCAN+核心测量逻辑 01激光精准聚焦至单个CMUT薄膜（数十微米级）。02以全光学方式直接获取动态位移、频率响应、振幅、相位。03快速扫描阵列，生成全域振动分布图，一眼定位缺陷单元。通过这套系统，工程师可实现：01阵列均匀性快速评估。02单元间振动差异定量化分析。03隐蔽失效精准识别与溯源。04封装前不良品100%筛除。YI DUO检测效果 1显性缺陷 薄膜破裂、结构变形、工艺偏移，直接导致谐振频率异常、振型畸变、振幅突变。2隐蔽缺陷 真真空泄漏、层间脱粘、残余应力，会增大阻尼、降低位移、使谐振峰漂移，仅高信噪比高频系统可有效识别。可在高成本封装前完成全阵列质控，避免无效投入。 图3 缺陷单元的振型示意图 核心技术优势 绝对非接触，真正无损 纯光学测量无损伤、无加载、无干扰，完整保留CMUT原始特性，适用于研发与产线质控。飞米级精度+超高频宽 全数字FPGA架构，低噪声、带宽最高50MHz+，精准捕捉MHz级纳米/皮米级微振动，无漏判。显微优化+模块化集成 光学系统适配微纳结构，可集成白光干涉模块，实现3D形貌与动态振动一站式同源检测。全定量数据+自动化适配 输出频响、位移、相位等精确参数，支持晶圆/阵列自动化扫描，适配量产节拍与质量追溯。 全流程质量管控Optomet激光测振技术贯穿CMUT产品全流程：量产质控：在线/离线筛查、性能分级、出厂一致性保障 研发阶段：薄膜结构优化、工艺参数迭代、仿真模型验证原型验证：阵列均匀性评估、设计/制造瓶颈定位为高端医疗超声、MEMS传感器、微纳执行器提供可量化、可复现、可追溯的机械性能依据。来源：懿朵科技
