当前，全球半导体产业正经历一场由算力需求爆发驱动的深刻变革。从英伟达GB200到下一代Rubin架构，单芯片功耗已突破1000W大关，传统风冷和单相液冷方案正逼近其物理极限。与此同时，新能源汽车电驱系统、光伏逆变器、轨道交通牵引变流器等高功率电子设备的功率密度持续攀升，热管理已成为制约系统性能与可靠性的核心瓶颈。

在这一背景下，两相液冷（相变换热）技术凭借其独特的物理优势，正从实验室走向工程应用的前沿。与传统单相液冷仅依靠显热传热不同，两相流利用工质在相变过程中释放的巨大潜热，可在极小温差下实现数倍于单相流的传热效率。这意味着在相同的散热需求下，两相冷板可以设计得更紧凑、更轻量化，同时保持更低的芯片结温——这对于空间受限、功率密度极高的IGBT模块而言，具有不可替代的工程价值。

然而，两相流的物理复杂性也给仿真设计带来了巨大挑战。气液两相的界面演化、沸腾与冷凝的相变动力学、流型转变（泡状流、弹状流、环状流等）以及通道尺度的临界热流密度（CHF）预测，都需要高精度的多相流仿真能力支撑。传统的商业CFD软件在两相流建模方面往往存在模型简化过度、计算效率低下等问题，难以满足工程设计的快速迭代需求。

传热效率跃升 — 相变潜热远高于显热，单位体积换热量可提升3-10倍

温度均匀性 — 相变过程维持近似恒温，避免芯片局部过热

系统轻量化 — 更小的流量需求，更紧凑的冷板结构，降低整车/整机能耗

宽温域适应 — 从极寒到高温环境，两相系统均能保持稳定的传热性能

国产化替代 — 打破国外商软在高端两相流仿真领域的垄断，实现自主可控

随着功率电子器件向高集成、高功率密度方向发展，IGBT模块的热管理已成为制约系统可靠性的关键瓶颈。传统单相液冷方案在极限热负荷下往往面临传热能力不足的挑战，而两相流（相变换热）技术凭借工质相变潜热带来的极高传热效率，正在成为高功率散热领域的前沿解决方案。

案例概览

热源配置 — 上下两个面热源，每个热源功率 600 W，共 1200 W

进口边界 — 质量流量 0.00824 kg/s

冷却工质 — R134a（制冷剂）

网格规模 — 38.2 万网格

实验工况 — 三种不同环境温度、入口温度及饱和温度工况

工况一 · 常温环境

环境温度 21.80°C · 饱和温度 54.87°C

该工况模拟了常规室温环境下的散热表现。仿真结果清晰展示了两相流在冷板通道内的气液相分布，相变界面过渡平滑，符合物理预期。

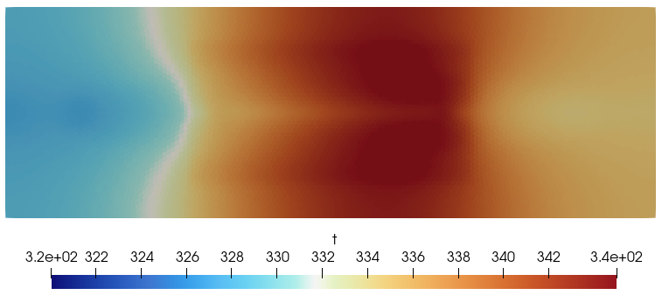

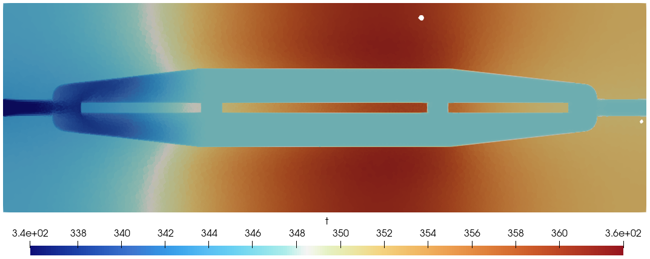

固体表面温度

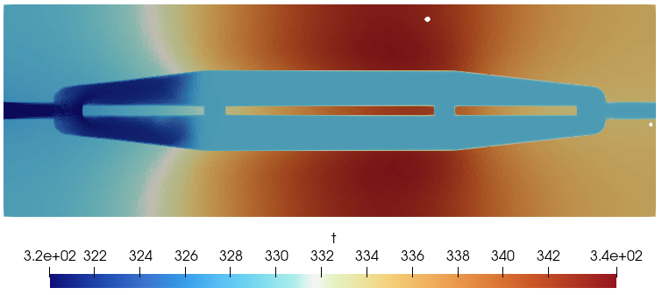

流体及固体内部温度

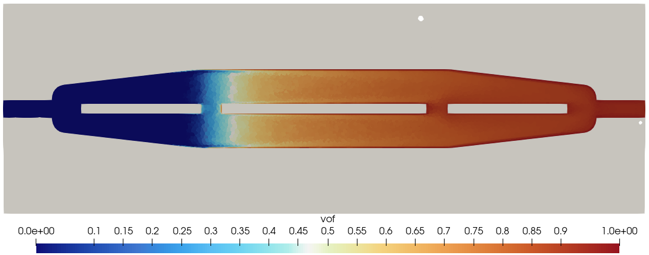

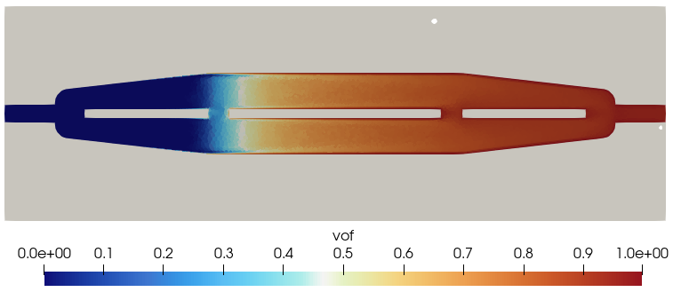

气体相分数

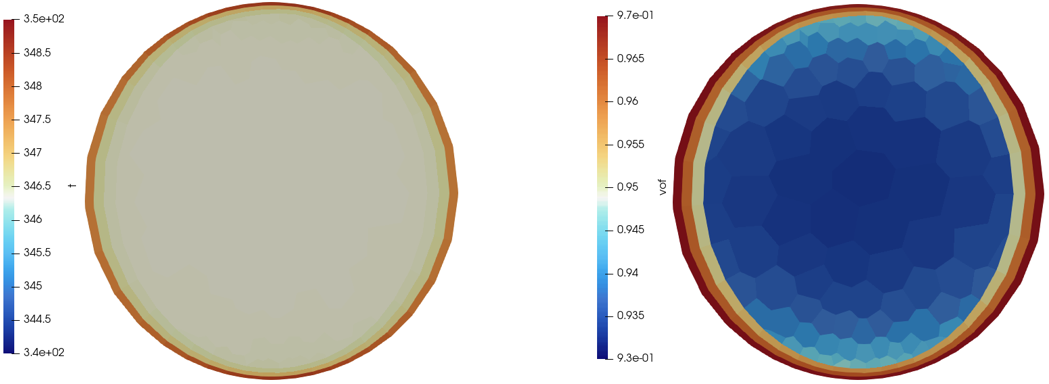

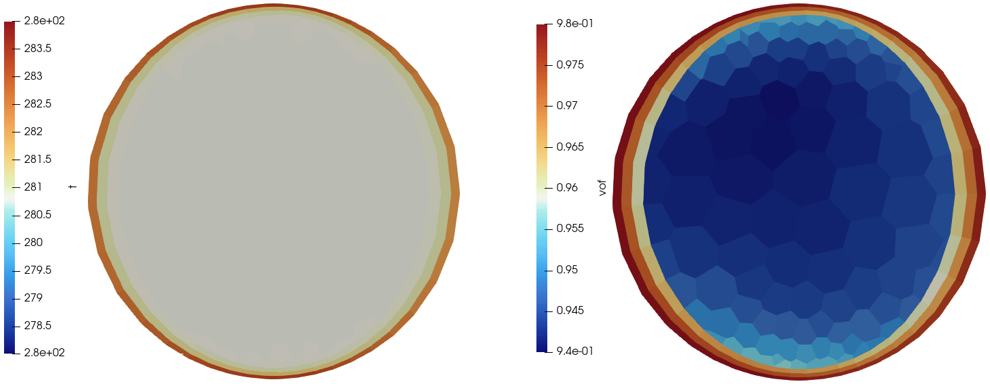

 出口温度（左）以及出口气体相分数（右）



指标	实验值	仿真值	偏差
出口温度	54.87°C	54.87°C	0°C
固体温度	68.17°C	72.62°C	+4.45°C

出口温度与实验完全一致，固体温度偏差小于 5°C，验证了仿真模型在相变换热场景下的高可信度。

工况二 · 高温环境

环境温度 40.50°C · 饱和温度 73.23°C

高温工况对散热系统提出了更严苛的要求。仿真结果显示，随着环境温度升高，两相流在通道内的相变区域明显扩展，气相占比增加，但整体传热性能依然保持稳定。

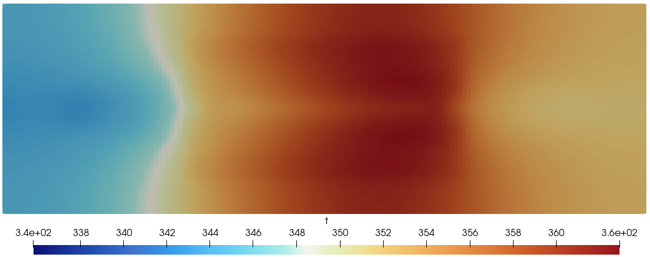

固体表面温度流体及固体内部温度气体相分数

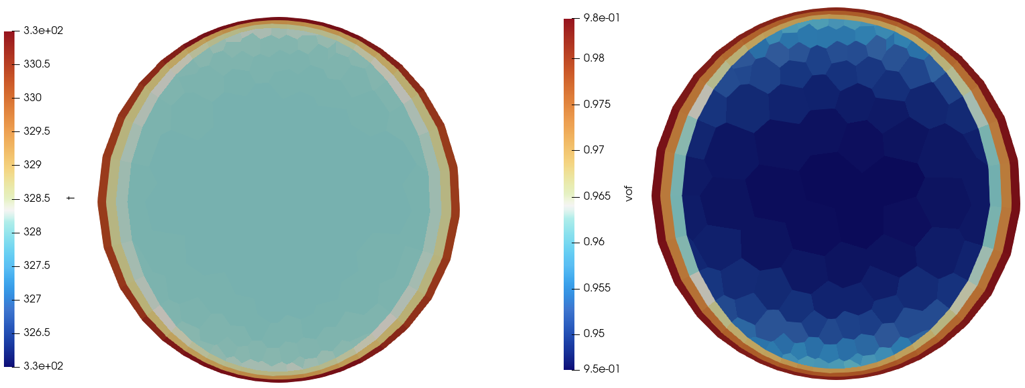

 出口温度（左）以及出口气体相分数（右）

高温工况下仿真精度进一步提升，固体温度偏差仅 1.58°C，体现了VirtualFlow在复杂热边界条件下的稳健性。

工况三 · 低温环境

环境温度 -21.32°C · 饱和温度 7.62°C

低温工况模拟了极端寒冷环境下的散热表现。在此条件下，两相流的相变驱动力显著增强，液相快速蒸发，气相分数在出口处达到较高水平。

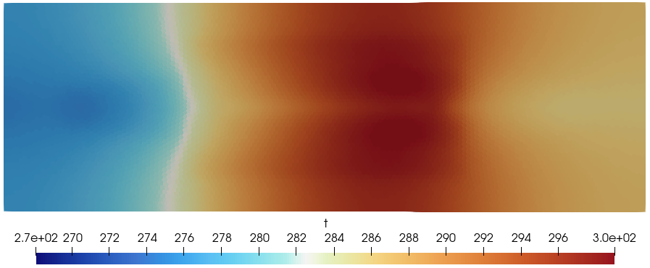

固体表面温度

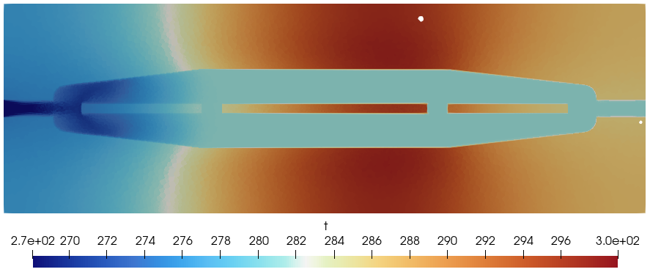

流体及固体内部温度

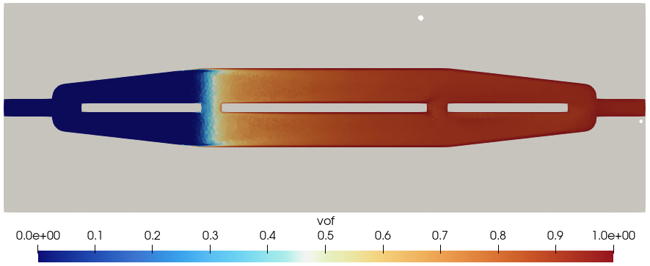

气相相分数

 出口温度（左）以及出口气体相分数（右）

低温工况下出口温度依然完全吻合，固体温度偏差控制在 5°C 以内，验证了模型在宽温域范围内的适用性。

本案例充分展示了VirtualFlow在高功率电子散热领域的仿真能力。两相冷板技术可广泛应用于：

新能源汽车 — IGBT/DCDC功率模块热管理

数据中心 — 高算力芯片液冷散热方案

轨道交通 — 牵引变流器冷却系统设计

可再生能源 — 光伏逆变器、风电变流器散热

VirtualFlow凭借GPU并行计算能力与高精度两相流模型，成功实现了IGBT功率模块两相冷板散热的全工况仿真验证。出口温度与实验数据完全吻合，固体温度偏差控制在工程可接受范围内，为两相液冷方案的设计优化提供了可靠的数字化工具。
