3D提效技巧 | 中望3D悟空 2027:基于规则自动出图

26天前浏览326



三维设计出图,最磨人的从来不是建模本身,而是落在那几张工程图上的重复劳动:

钣金件得先手动画出展开形状,再把每个方向的尺寸标全,才能算出准确的下料尺寸;

曲面零件只要一调参数,就得反复切出剖面视图来反复核对;

装配体出图就更折腾了,BOM表要一个个填,爆炸视图也得自己慢慢拖拽排列


 基于规则自动出图·亮点速览

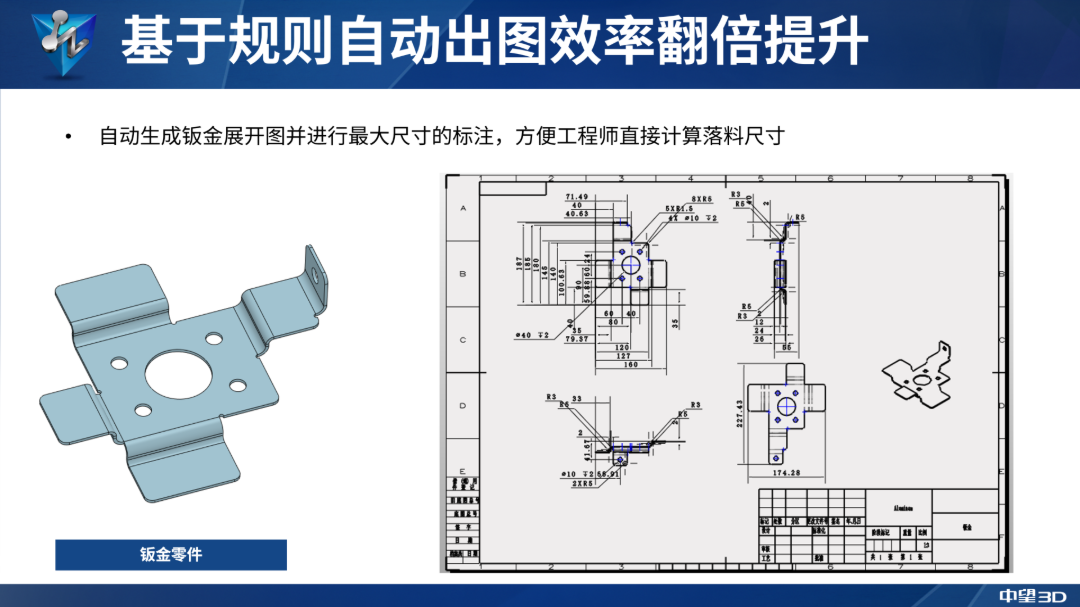

01 钣金零件:自动展开图 + 最大尺寸标注

钣金零件出图是制造企业设计流程关键环节。

传统流程:工程师三维建模后,手动展开钣金模型,逐边测量标注尺寸,人工核算落料尺寸用于下料。整套建模、展开、测量、标注、计算步骤需单张图纸重复操作,多钣金装配项目工作量成倍增加;人工测算误差频发,落料尺寸出错会导致折弯、焊接全流程返工。

中望3D悟空 2027 基于规则自动出图,可一键生成钣金展开图并自动标注最大轮廓尺寸,省去手动展开、逐边测量步骤,直接输出精准落料尺寸对接下料工序。单张图纸数分钟人工操作缩短至几秒,批量钣金出图效率提升显著。

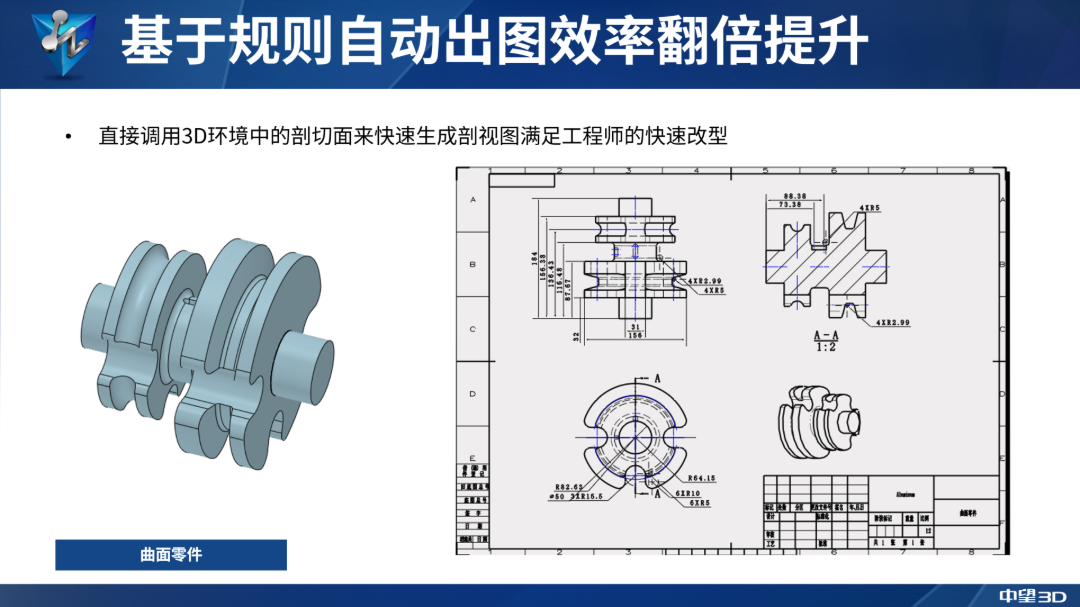

02 曲面零件:调用剖切面秒出剖视图

曲面零件出图,一直是产品研发与改型迭代中绕不开的效率瓶颈。与传统规则零件不同,曲面零件的内部结构复杂,仅靠常规的三视图往往无法清晰表达腔体、壁厚、流道等关键特征,必须借助剖视图来展示内部构造。

传统流程需工程师在三维软件手动创建剖切面,切换至工程图重新生成视图、调整比例与标注;每次设计改型都要重复全部操作,改型周期长达数天,多方案对比、频繁变更项目会严重拖慢整体进度。

中望3D悟空 2027 基于规则自动出图,打破了曲面零件 “建模→切图→改型→重切” 的循环困局,可直接复用三维建好的剖切面,工程图一键生成标准剖视图,剖切参数无需二次调整。零件改动时仅更新三维剖切设置,图纸视图自动同步,改型周期由数天压缩至数小时,减少重复 制图劳动,让工程师专注产品设计。


03 装配图:自动 BOM 表 + 爆炸视图

装配图出图,历来是产品研发交付环节中最耗时、也最容易出纰漏的工序之一。

一套完整的装配图既要展示零部件装配结构,还需附带包含物料编码、材质、数量的准确 BOM 表。传统的操作流程需要工程师人工拆解装配体、统计录入零件信息,单独制作爆炸视图,全程依靠人工核对;一旦漏标标准件、弄错视图序号,会引发采购出错、现场停工,成本损耗大。

中望3D 悟空2027 基于规则自动出图,实现 BOM 表、爆炸视图一键自动生成。运行命令即可解析装配结构,提取零部件信息生成规范 BOM 并置入图纸,同步生成爆炸视图与气泡标注,零件序号和 BOM 条目精准对应。数据与模型同源绑定,装配结构修改后,BOM 和爆炸视图同步更新,从根源避免人工誊录造成的数据不符问题。



来源:中望软件技术
焊接爆炸钣金曲面装配工程图
