HyperMesh 自动接触Auto Contact工具全解析
在HyperMesh做结构、碰撞仿真时，多零件装配模型手动创建成对接触面效率极低，零件数量一多极易漏定义、法线反向。HyperMesh提供Auto Contact自动接触批量生成工具，一键批量检索所有贴合零件并自动生成接触对，大幅节省前处理时间。一、工具基础准入限制
该工具在OptiStruct、Abaqus可以使用，其余求解器没验证二、工具底层自动判定逻辑

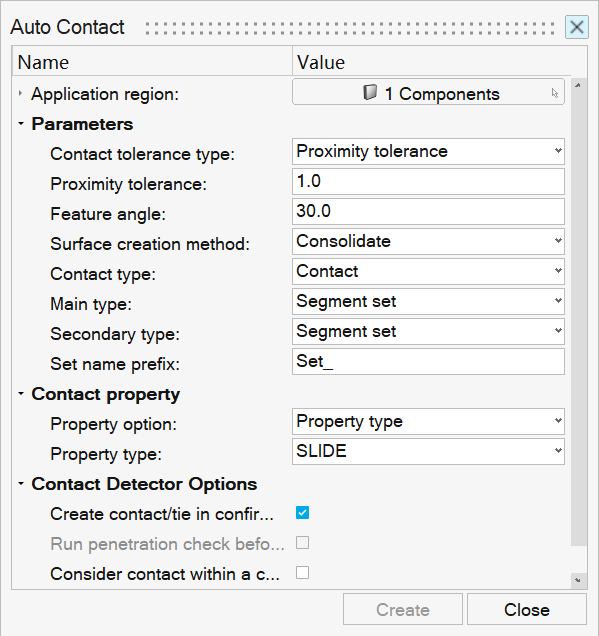

选中一批零部件后，软件会按照设定的搜索间隙（Proximity distance）遍历所有零件，自动识别间距范围内的贴合区域，批量生成接触面对，全部临时存放于Contact浏览器，支持批量预览、修改后再确认写入模型。自动分配主从接触面规则：三、Auto Contact面板核心参数详解
1. Type of interface 接触类型（4种标准接触）
FRICTION：带静摩擦接触，可输入摩擦系数MU1。初次生成的所有接触统一采用该类型，后续可单独修改单组接触对类型。2. Select components
零件选择面板，框选需要参与接触检索的所有装配部件。3. Proximity distance 搜索间隙阈值
零件间距小于该数值才会被识别生成接触，大于阈值则忽略。4. Use shell thickness for 2D elements
开启后壳单元检索间隙会叠加壳自身厚度，3D实体不受该选项影响。5. Max reverse angle 最大反向角阈值
两单元法线夹角超过该角度则排除该区域接触，默认15°，避免曲面尖角误生成接触。6. Consolidate contact patches between component pairs
勾选后，同一对零件上多块分散接触区域会合并为单一接触对；默认关闭，每块贴合区单独生成独立接触。7. 功能按钮
Remove Selection：移除选中的零件；Review Selection：图形区高亮选中零件，方便核对模型；四、重要备注：临时组件自动清理机制
检索带3D实体的零件时，软件会自动生成带^前缀的临时组件，仅存储接触所需单元面；确认生成/取消工具后，临时组件会自动删除。若中途导出模型，软件会自动过滤这类临时部件，不会写入求解文件。五、Auto Contact Browser 接触预览浏览器
检索完成后自动弹出，所有识别到的接触对、主从面全部临时展示，支持批量操作 著作权归作者所有，欢迎分享，未经许可，不得转载
