基于Hypermesh+Abaqus联合建模分析接触问题

1月前浏览213

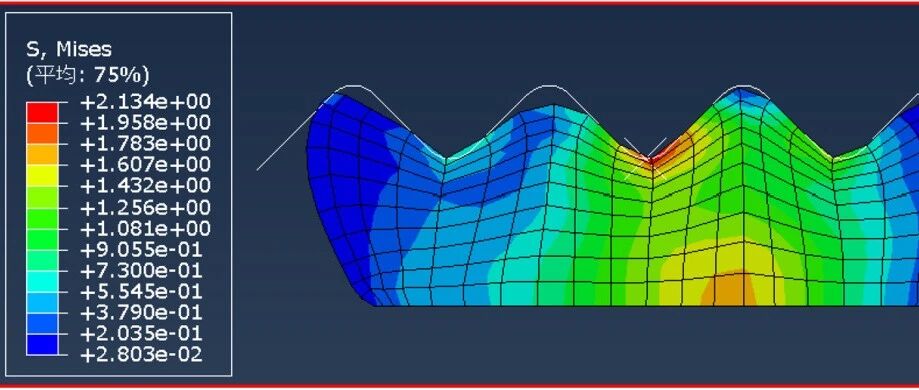

接触是工程力学领域广泛存在的一类现象，如齿轮啮合、轴承支撑、冲压成型和结构连接等。Hypermesh的优点是强大的前处理能力，尤其对于复杂几何模型，而Abaqus以优异的非线性求解能力而独步天下。接触问题本质上是一种非线性问题，求解此类问题时，自然而然地就会想着使用这两种软件来联合建模分析，将Hypermesh顶尖的前处理能力与Abaqus卓越的非线性求解能力结合起来，本文就是基于该目的来详细介绍其建模求解整个过程。

问题描述：两个正方体，上部有一根实心圆柱，下部有一根薄壁圆管。初始时刻，正方体与圆柱、圆管均不接触，均存在间隙。仿真过程由两步：

Step1：上圆柱、下圆管均固定，2个正方体往下移动1mm，与圆管接触并挤压圆管；

Step2：下圆管保持固定，上圆柱往下移动2mm，和正方体接触，再一起挤压圆管。

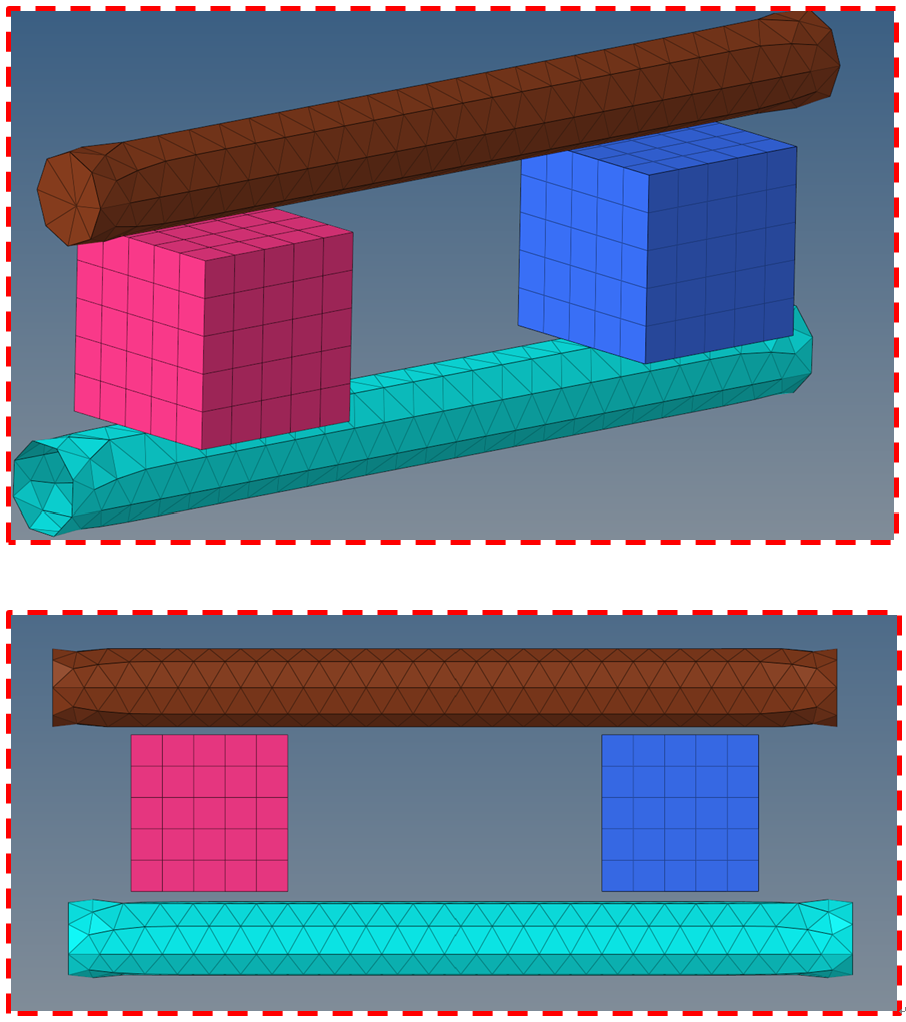

图1 仿真模型

1.前处理阶段（在Hypermesh中进行，选择Abaqus求解器。）

材料、单元属性的设置此处省略不讲。

(1) 打开Contact界面

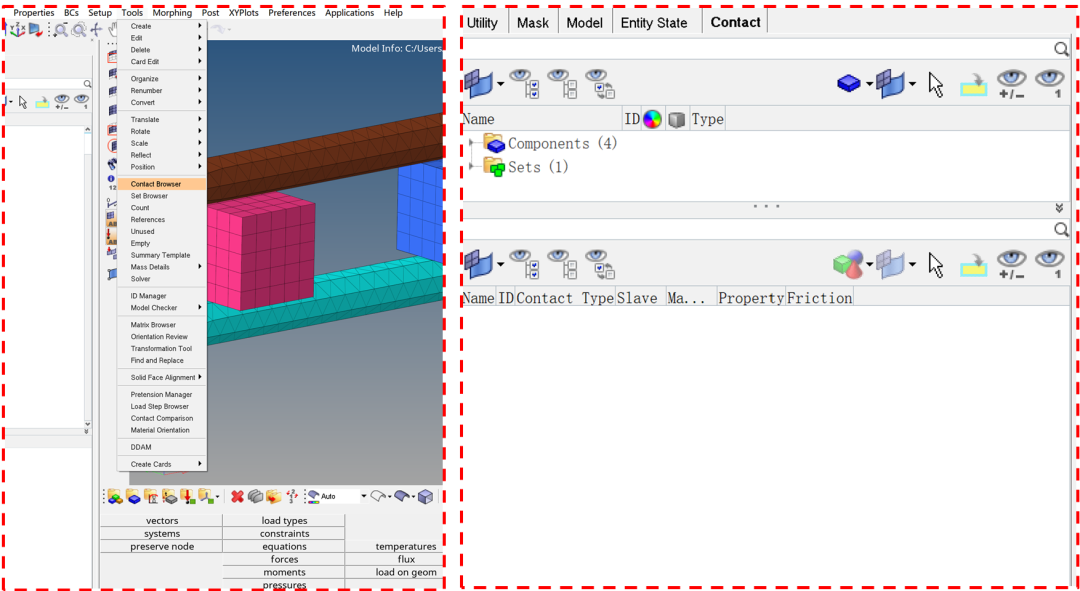

依次选择Tools>Contact Browser，弹出Contact界面。

图2 打开Contact界面

(2)创建接触面

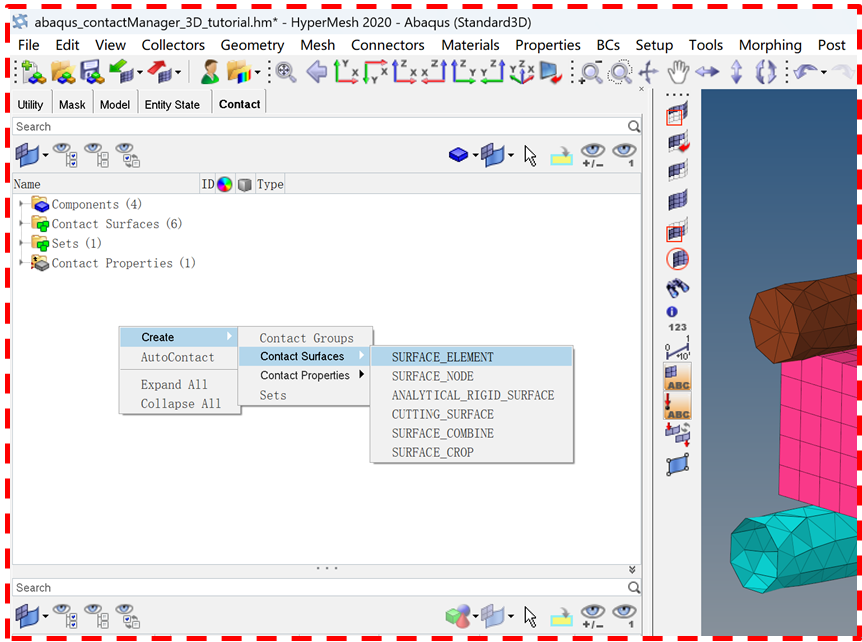

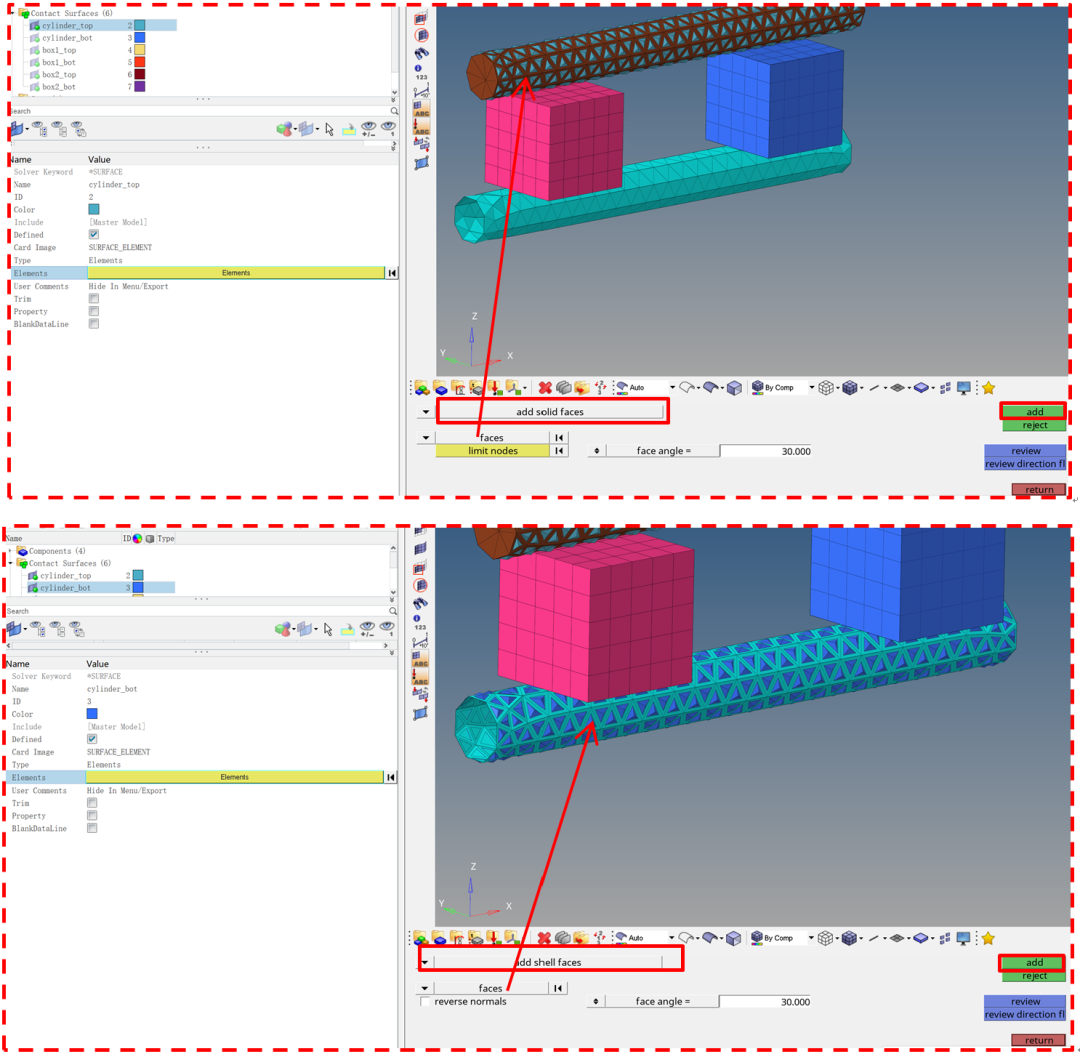

依次选择Create>Contact Surfaces>SURFACE_ELEMENT，选择接触面上的表面网格，上面的圆柱体是体，选择“add solid faces”，在“faces”选择器上选择圆柱面，再“add”，这样就创建了上圆柱的接触面，以突出的四面体显示。由于下圆管为壳单元，选择“add shell faces”，在“faces”选择器上选择下圆管面，再“add”，这样就创建了下圆管的接触面，同样以突出的四面体显示。

图3 创建圆柱、圆管的接触面

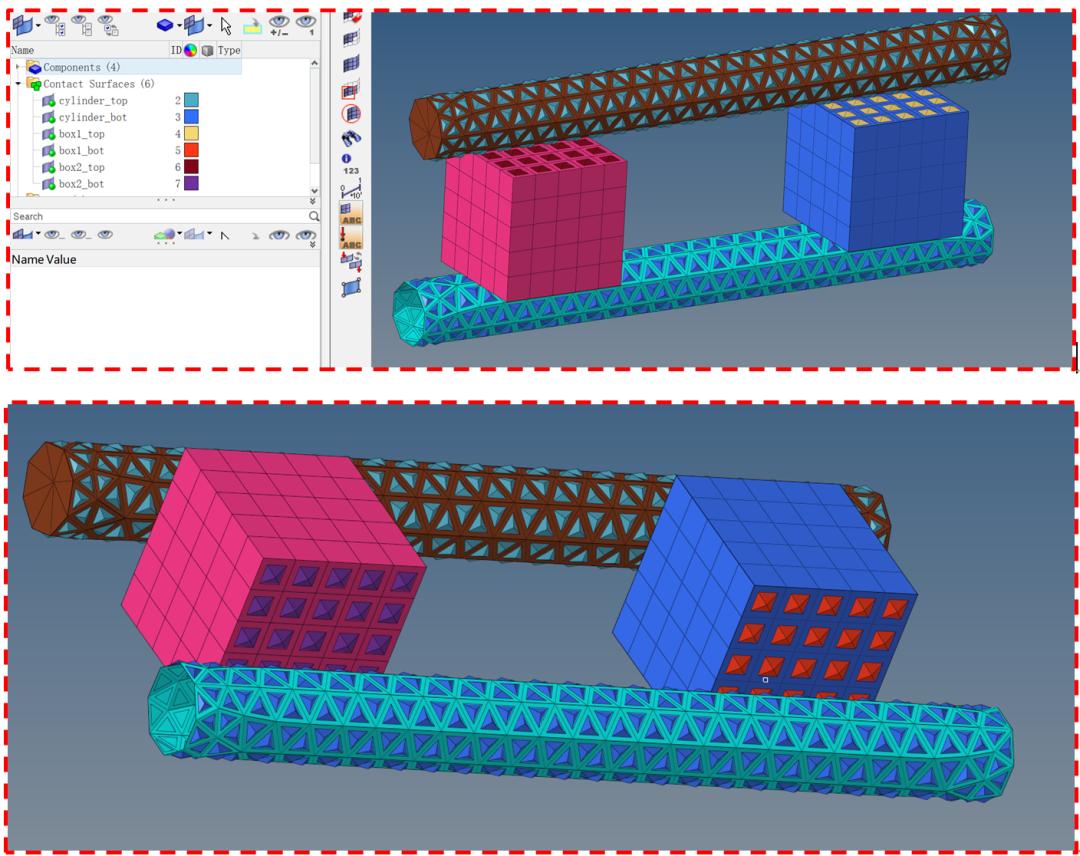

按照相同的步骤依次创建两个正方体的上、下接触面。

图4 创建正方体的接触面

(3)创建接触属性

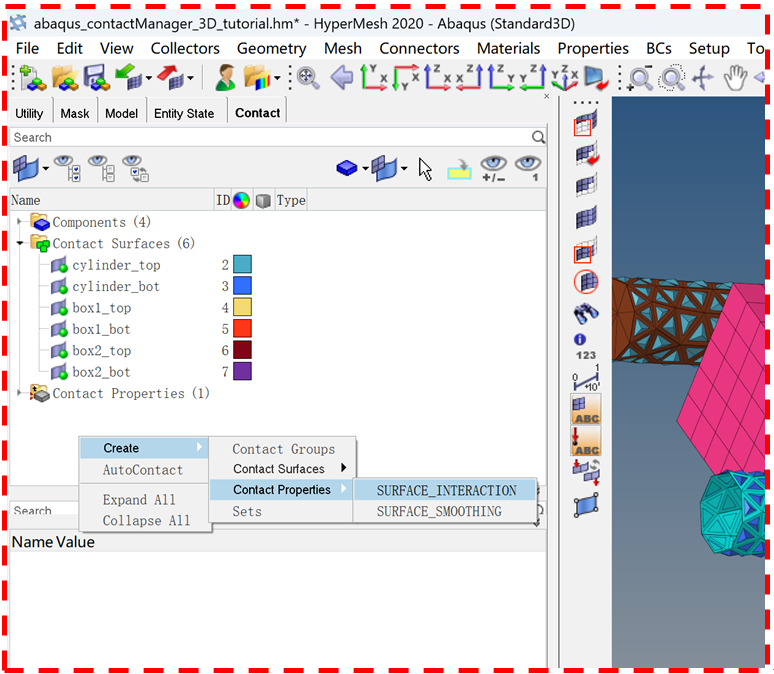

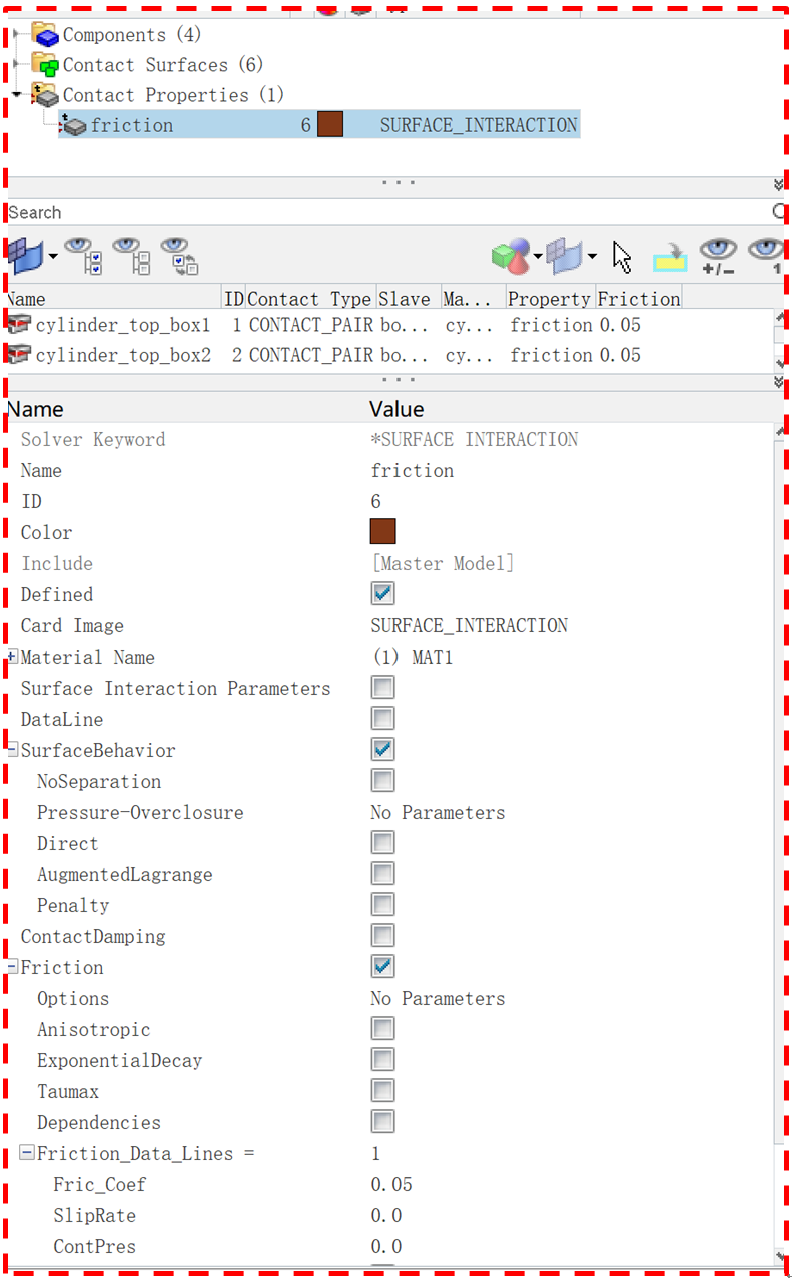

依次选择Create>Contact Properties>SURFACE_INTERACTION，设置接触属性(主要包含材料、接触行为、摩擦系数等)，Card Imag选择“SURFACE INTERACTION”。

图5 创建接触属性

(4)创建接触对

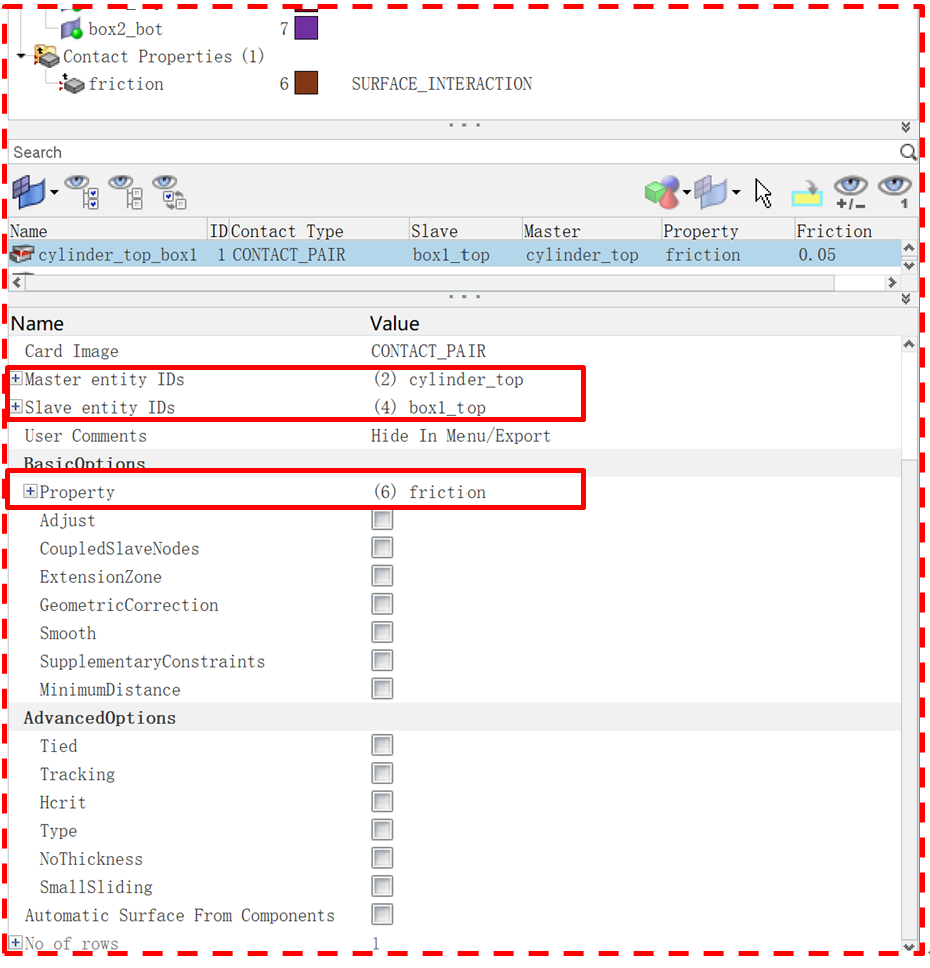

依次选择Create>Contact_PAIR，选择主、从面，设置接触属性

图6 创建接触对

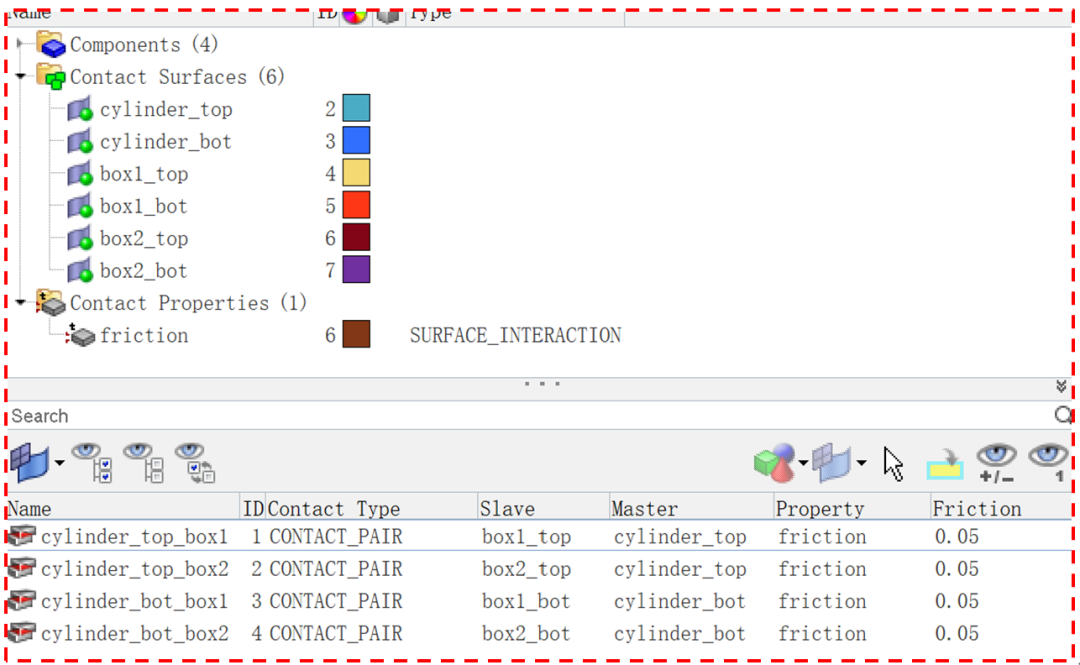

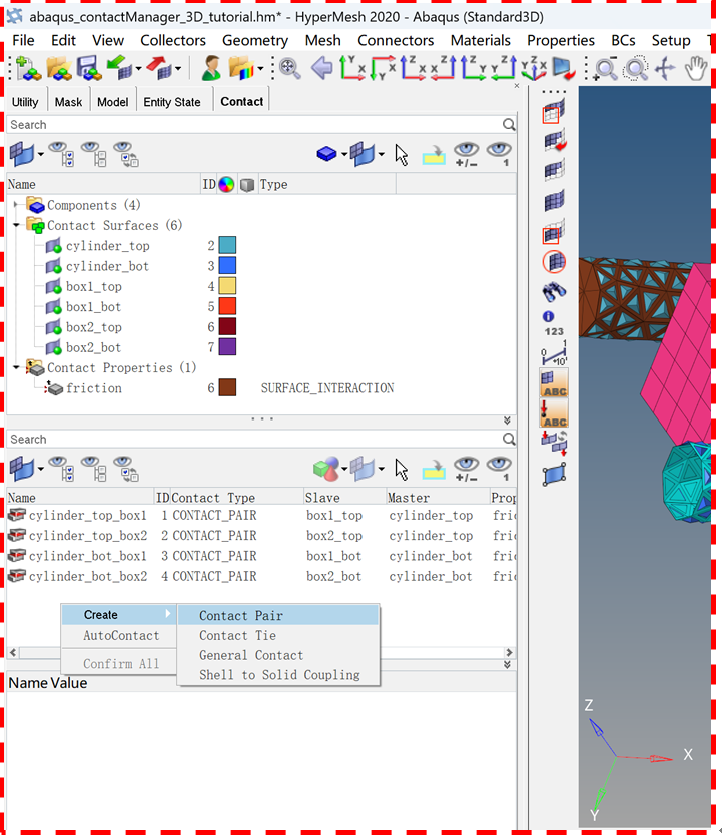

按照同样的方法设置其他3个接触对，见图7。

图7 所有的接触对

(5)施加约束

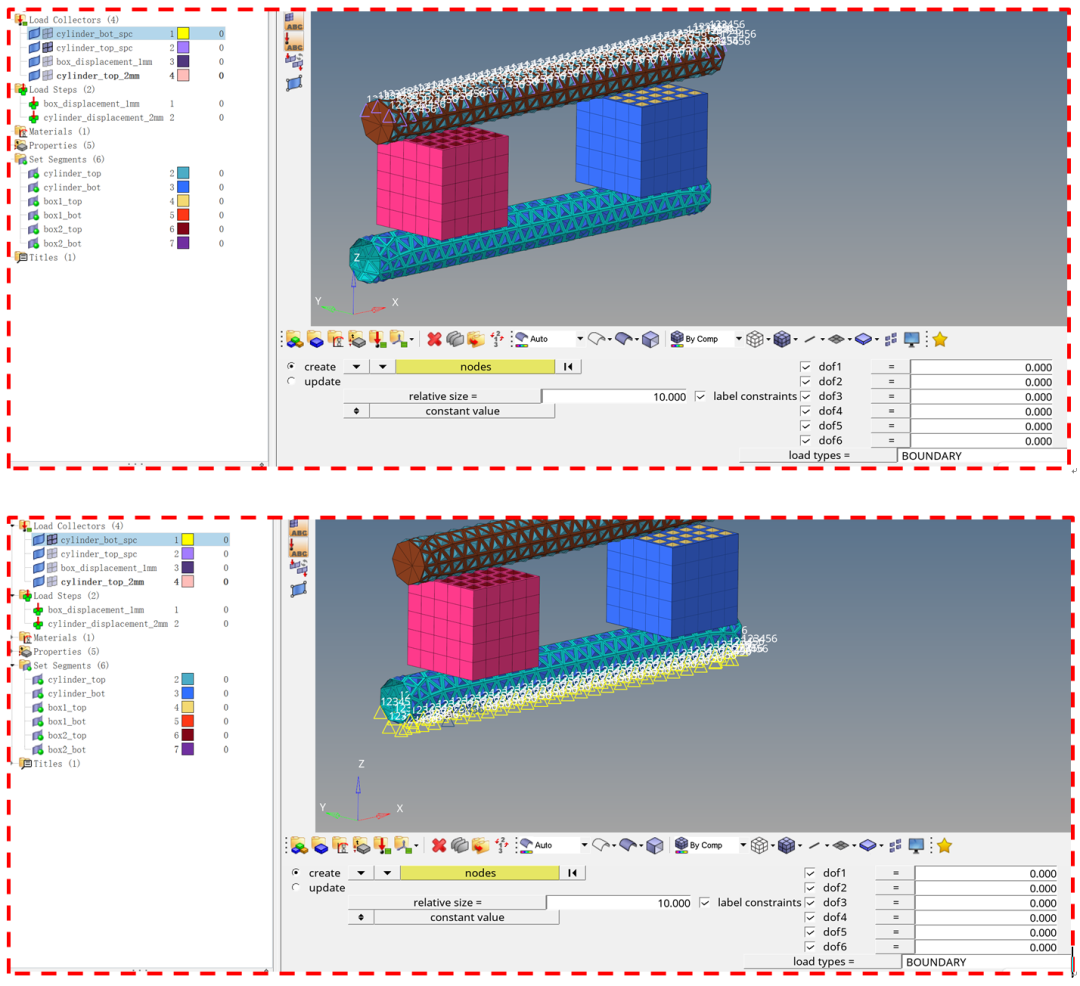

施加上圆柱、下圆管的固定约束，见图8。

图8 上圆柱、下圆管的固定约束

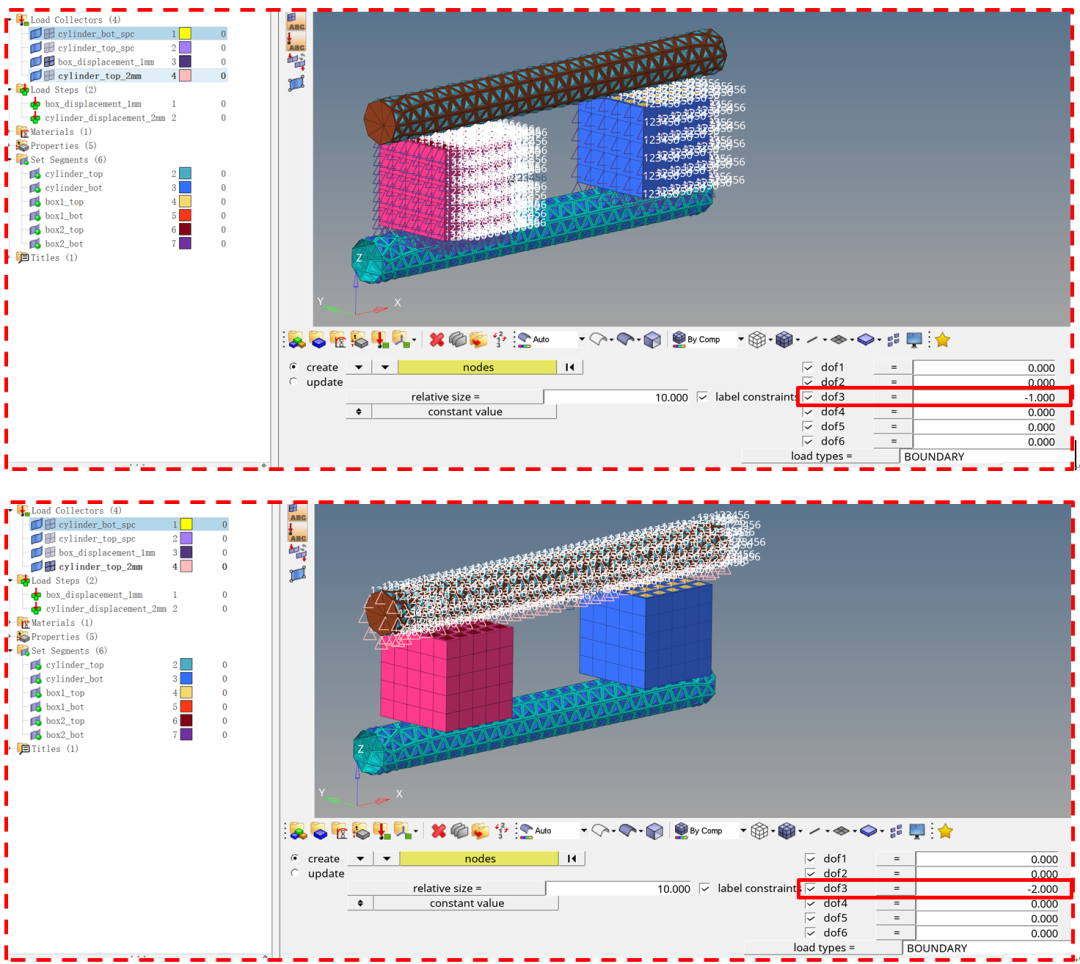

施加位移载荷模拟正方体往下移动1mm、上圆柱往下移动2mm。

图9 位移载荷

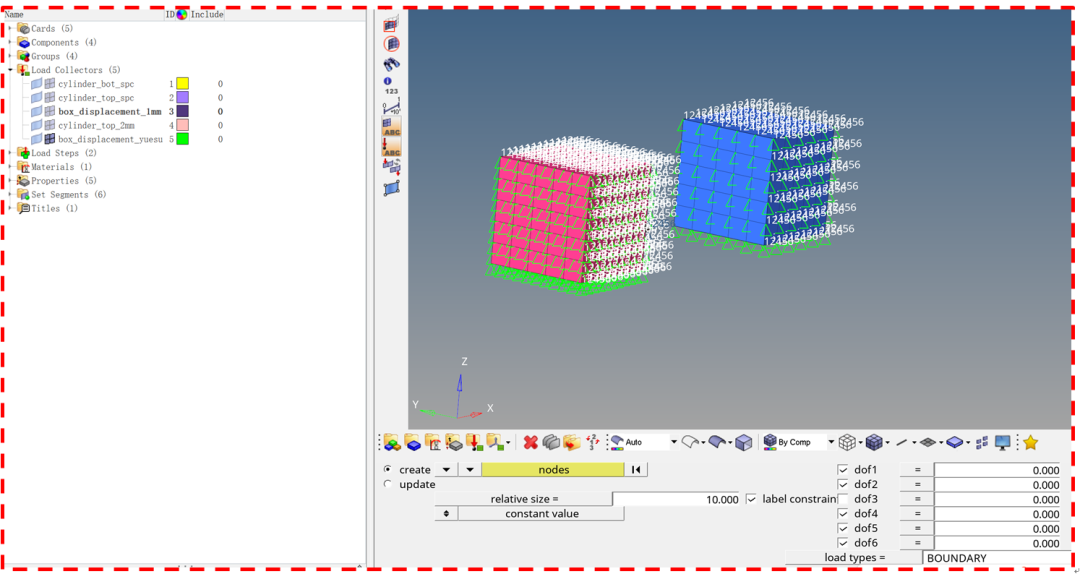

上圆柱往下移动时，正方体只有向下的自由度，为了计算稳定，需要约束其他方向的自由度，见图10。

图10 约束正方体自由度

(6)设置各约束的属性

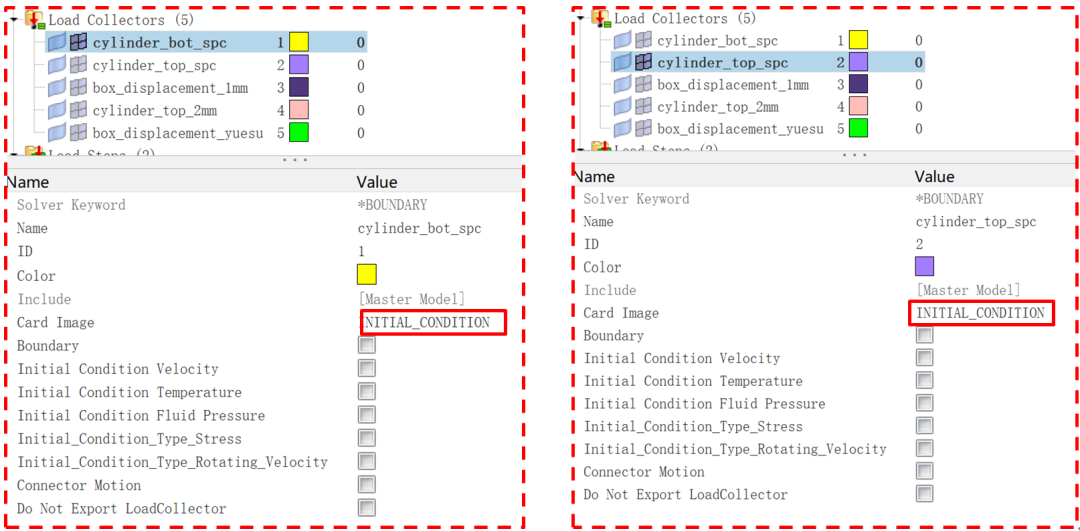

初始状态上圆柱、下圆管都是固定的，所以Card Image为“INITIAL_CONDITION”。

图11 初始约束的属性设置

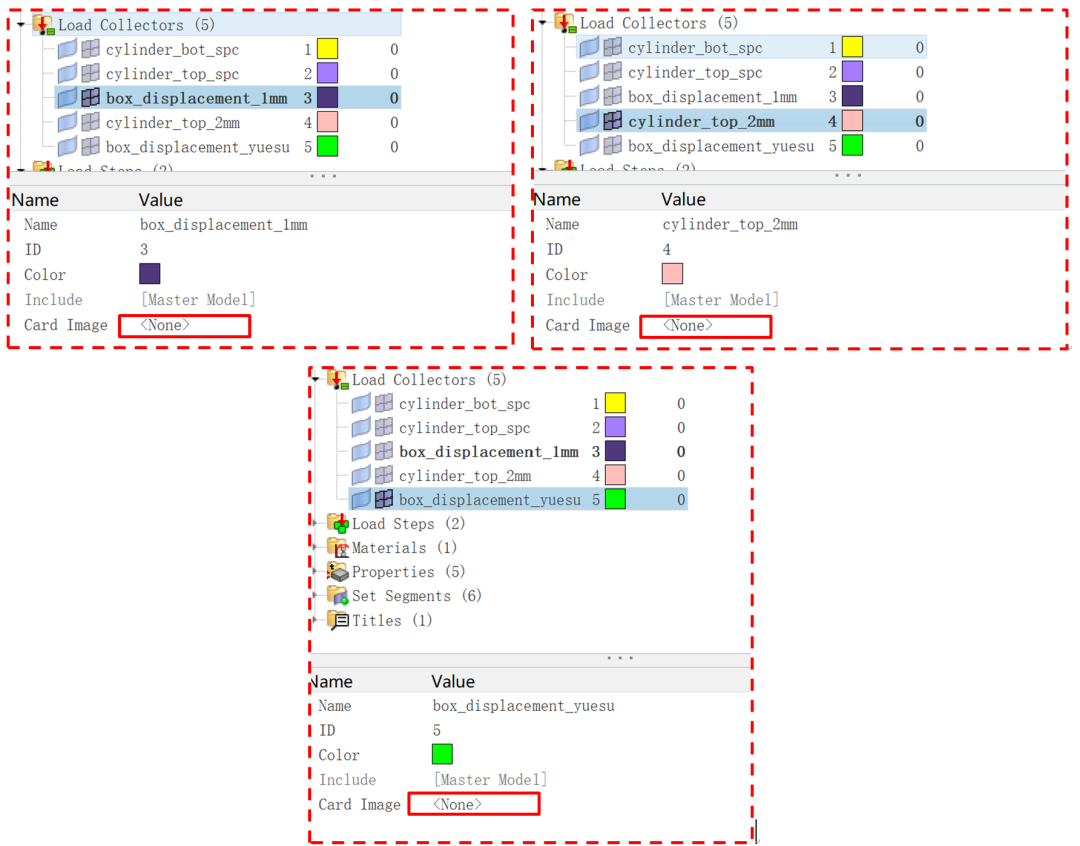

正方体、上圆柱的往下移动，Card Image为“None”。

图12 移动载荷的属性设置

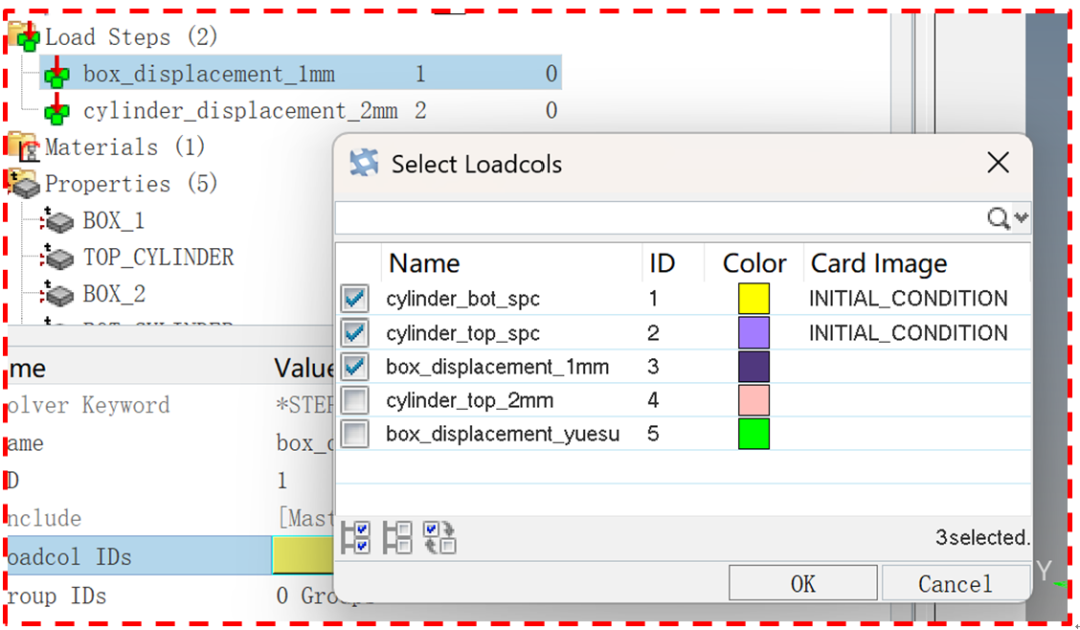

(7)设置分析步

Step1：上圆柱、下圆管固定，2个正方体往下移动1mm，与圆管接触并挤压圆管。打开非线性项。

图13 第一个分析步

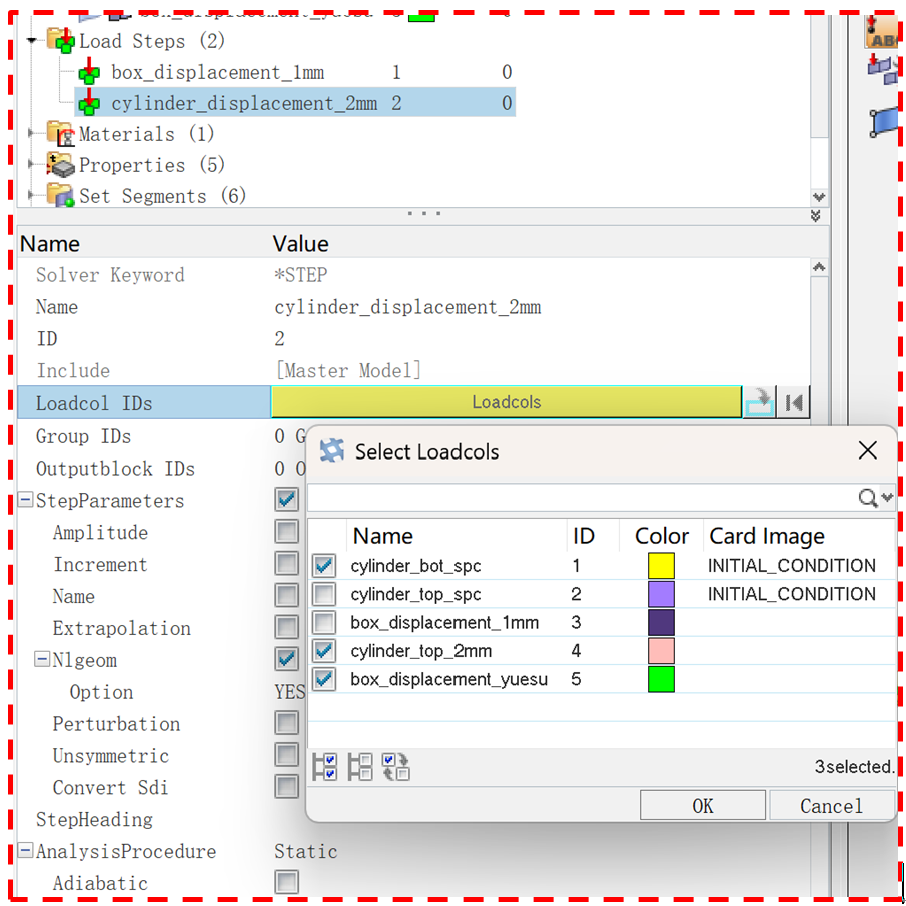

Step2：下圆管保持固定，上圆柱往下移动2mm，和正方体接触，再一起挤压圆管。打开非线性项。

图14 第二个分析步

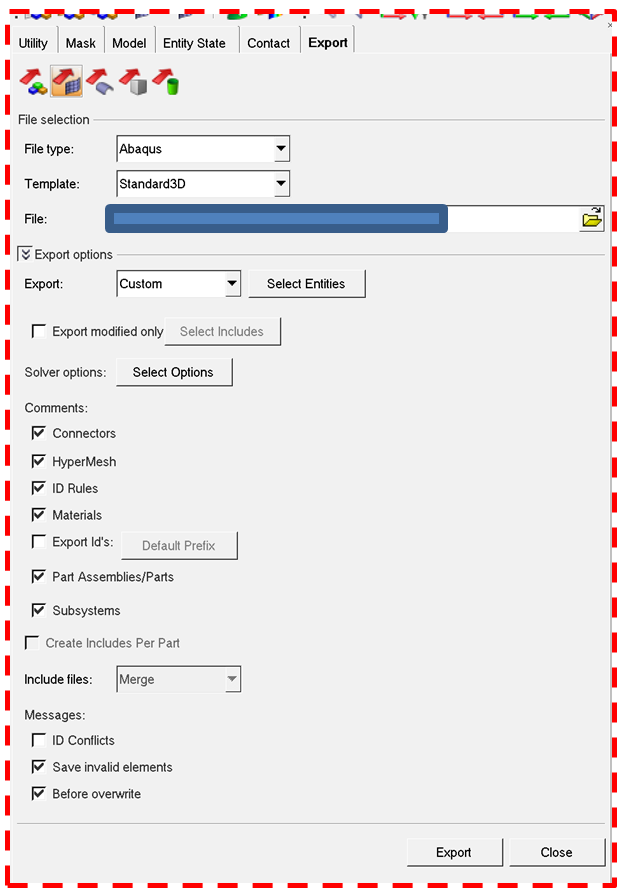

(8)导出inp文件

图15 导出inp文件

2.导入Abaqus中计算(在Abaqus进行)

(1) 导入inp文件

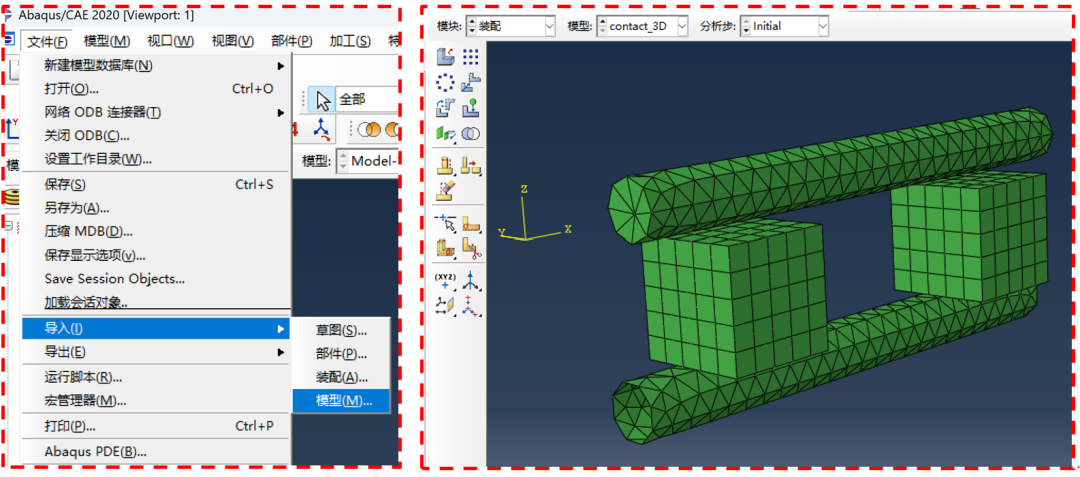

依次选择文件>导入>模型，选择导出的inp文件，见图16。

图16 在Abaqus中导入inp文件

(2)检查模型

提交计算之前，需要依次检查设置导入Abaqus中是否正确。

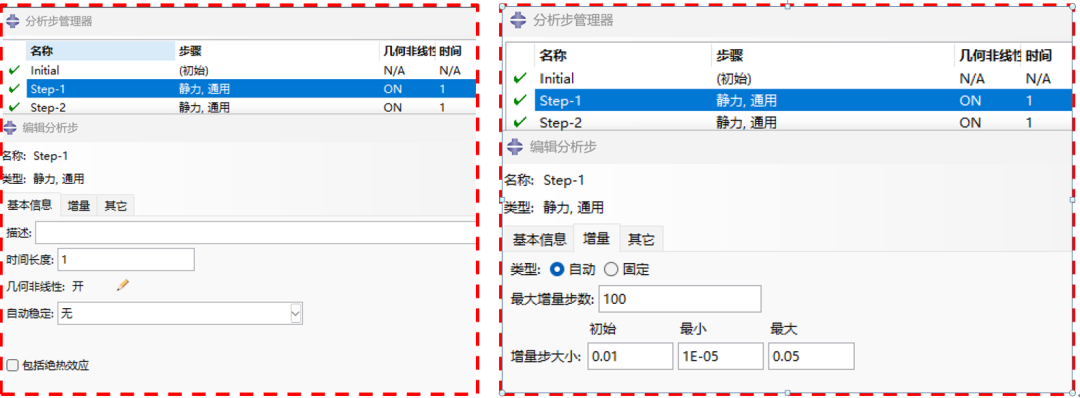

图17 检查分析步设置

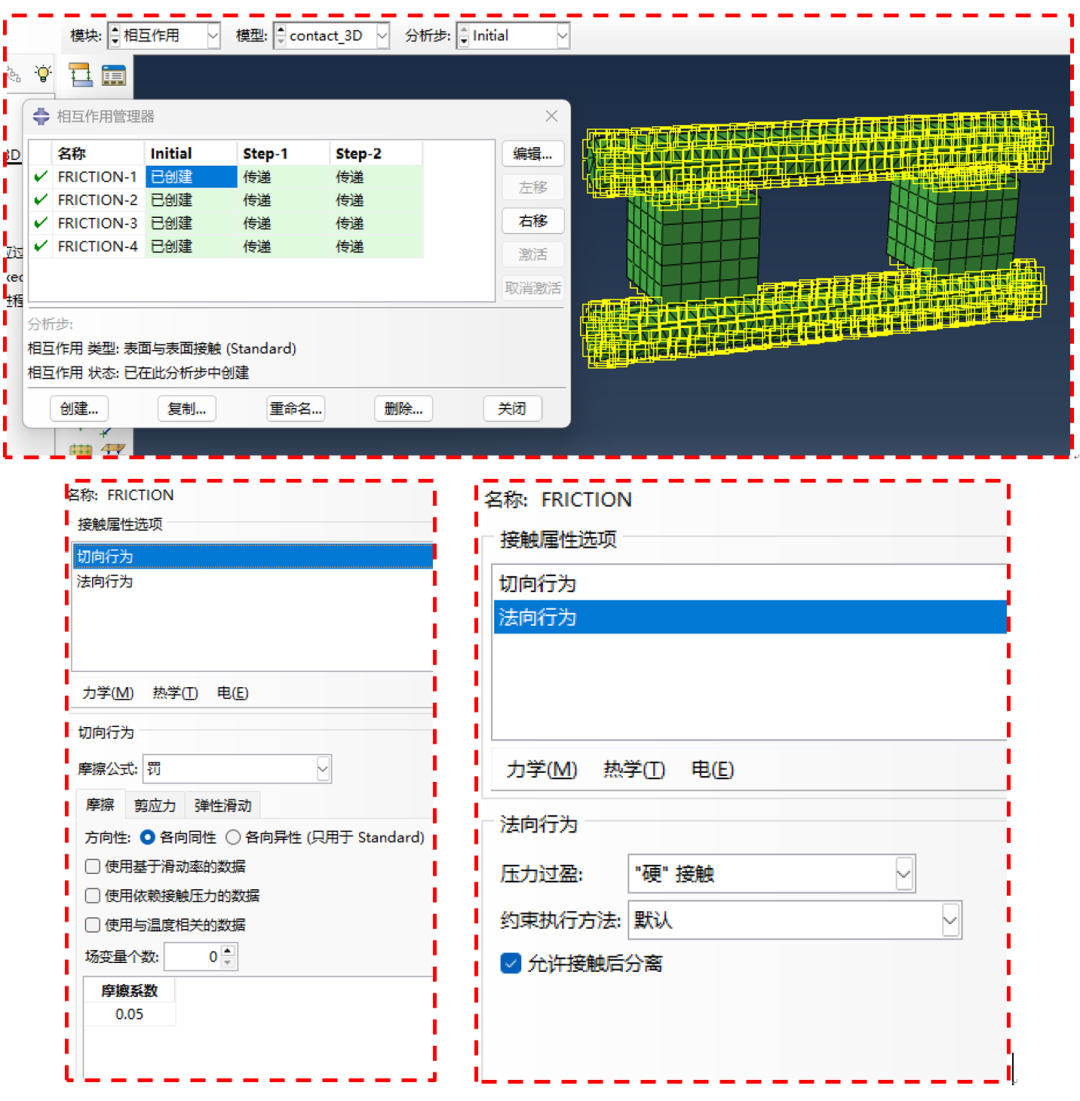

图18 检查接触对及属性

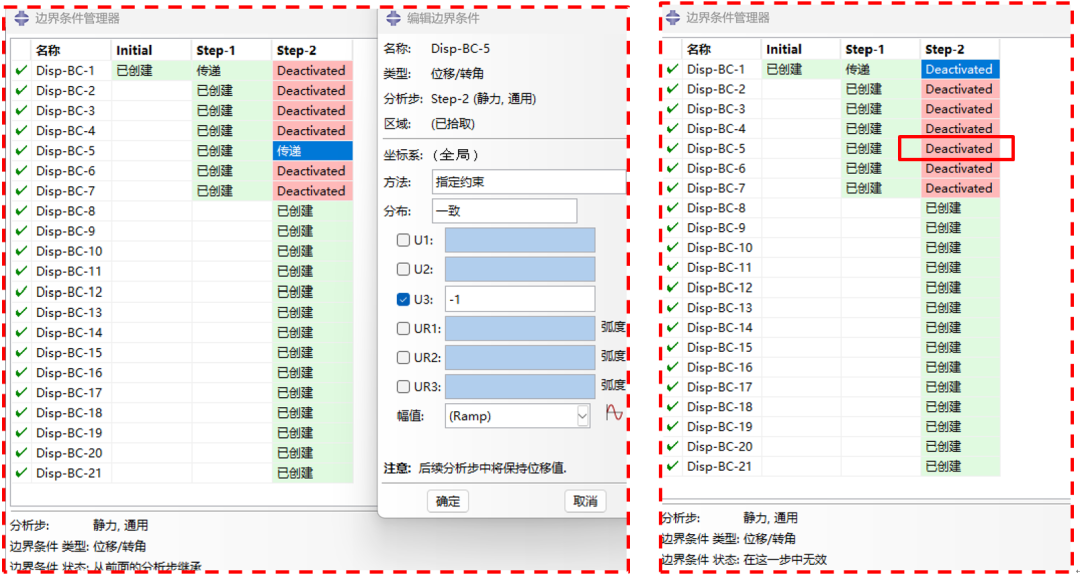

图19 检查并修改约束

在Step2中，两个正方体的Z向放开，不需要把Step1的位移1mm传递到Step2中，需要将其抑制(Deactivated)，否则的话正方体在Step2一直保持1mm的位移，无法沿Z向移动，计算会报错！

(3)提交计算

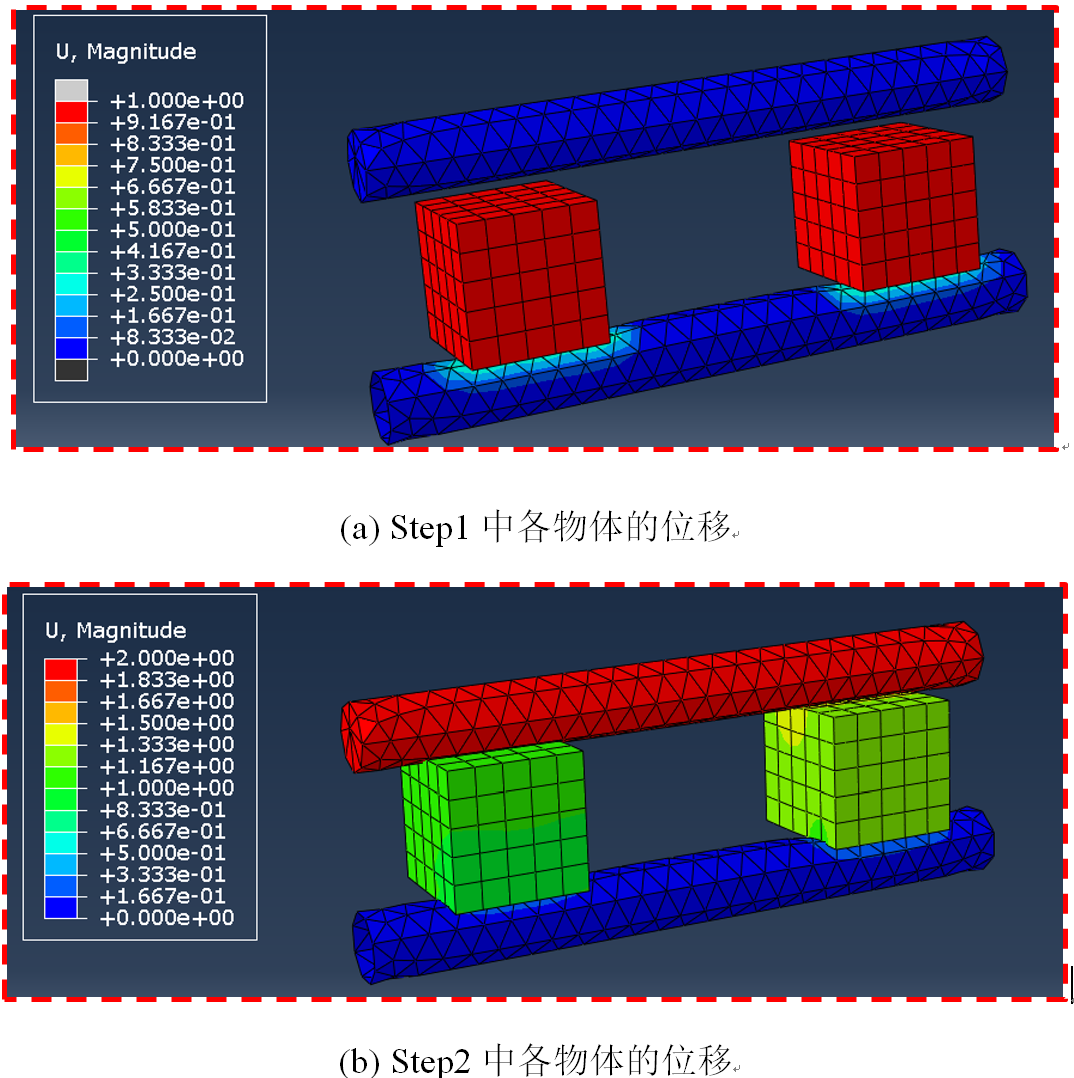

提交计算，计算完成，结果如图20。

图20 计算结果

3.总结

本文详细介绍了在Hypermesh中如何设置接触对(3D-3D，3D-2D)及其属性，导入Abaqus中的inp文件一般不能直接提交计算，需要逐步检查模型设置，否则容易报错。结合Hypermesh、Abaqus软件的优势，使用两者联合建模来解决接触问题，是一种值得推荐的方法。
