如何获取QFN焊点的SN曲线？

在电子封装领域，QFN（方形扁平无引脚封装）因其优异的热电性能、小巧的尺寸以及低廉的成本，成为了近年来的“顶流”封装形式。然而，硬币总有两面。由于QFN器件缺乏柔性引脚来缓冲应力，其焊点在温度循环过程中，必须直接承受芯片与PCB由于热膨胀系数（CTE）失配而产生的巨大剪切应力。焊点热疲劳失效，一直是悬在QFN可靠性头上的“达摩克利斯之剑”。

在传统研发流程中，评估焊点寿命往往依赖于动辄耗时数月、测试成本高昂的温循实验。但在产品迭代速度按“周”计算的今天，如何才能在设计初期就对QFN焊点的寿命“心中有数”？

答案就是——通过“仿真+实验”的双剑合璧，获取专属的“S-N疲劳曲线”。

为什么不直接套用经典的Darveaux经验模型？

看到这里，很多同行可能会问：“经典的Darveaux模型早就有公开的经验系数了，直接把仿真算出来的蠕变应变能密度增量代入公式算个寿命不是更省事吗？为什么还要大费周章地自己做实验去拟合？”

确实，Darveaux模型是焊点能量疲劳寿命预测的行业基准。但在实际工程应用中，直接“生搬硬套”文献中的标准参数，在面对QFN封装时往往会面临巨大的误差。自建S-N曲线的优势主要体现在以下三个维度：

1. 破解“网格敏感性”的紧箍咒

做仿真的朋友都知道，网格对最终结果具有显著的影响。Darveaux模型经验系数（如K1, K2, K3, K4），都是基于当年特定作者所使用的网格尺寸校准出来的。

• 直接套用： 如果你的有限元网格划分层数、单元大小与原作者不一致，计算出的能量密度值也会发生改变，导致寿命预测失真。

• 自建曲线： 你只需要在自己的仿真流程中保持前后网格划分标准一致。自建的S-N曲线会自动消纳你特定网格划分习惯带来的几何效应，让仿真结果具备极高的内部一致性。

2. 完美适配QFN的“特殊身材”

• Darveaux原始模型的数据库，大部分是基于标准BGA等大尺寸焊球建立的。

• QFN的特殊性： QFN的焊点极薄（Standoff高度通常只有10~50微米）。这种极端的“薄片状”剪切受力状态，与BGA焊球的受力机制有显著差异。直接套用BGA背景的经验公式，往往会严重低估或高估QFN的真实寿命。

3. 闭环企业自身的工艺与测试误差

• 任何经验公式都是理想化的，它无法考虑到你的实际生产环境。

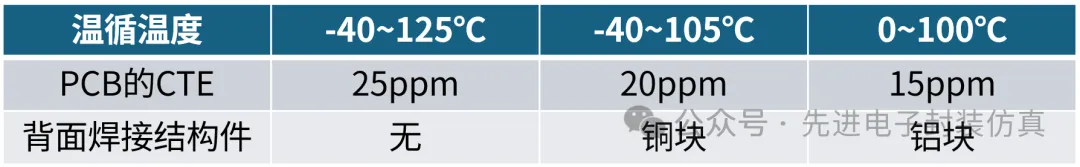

• 自建曲线不仅是拟合仿真，更是把实际生产的回流焊温度曲线、空洞率控制水平，以及温循箱的实际升降温速率等所有变量，统一打包作为系统误差融进了这条曲线中。对于企业内部的产品迭代，它的精准度远非开源的通用公式可比。

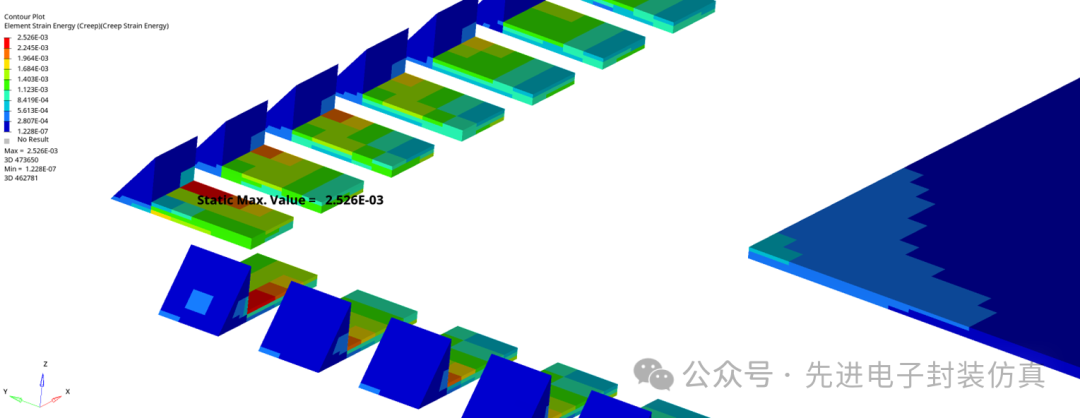

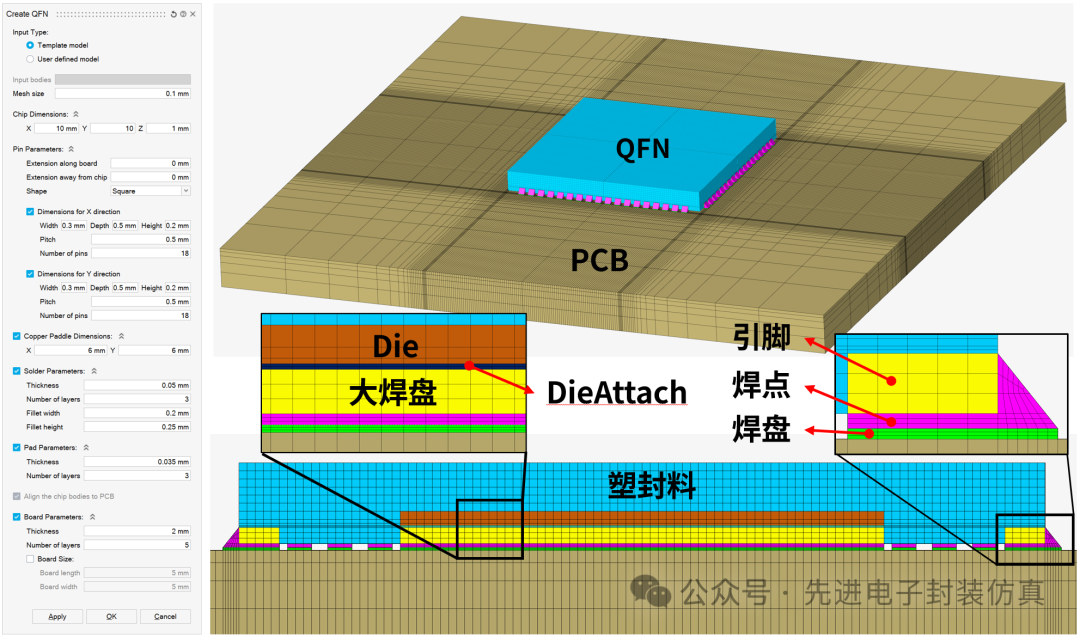

本文将为您详细拆解如何利用有限元仿真，计算不同应力水平下QFN焊点的温循蠕变应变能密度增量，并将其与实际温循测试寿命进行数据拟合。一旦打通这条从“数值仿真”到“寿命预测”的通路，后续新产品开发即可实现“秒级”寿命评估。

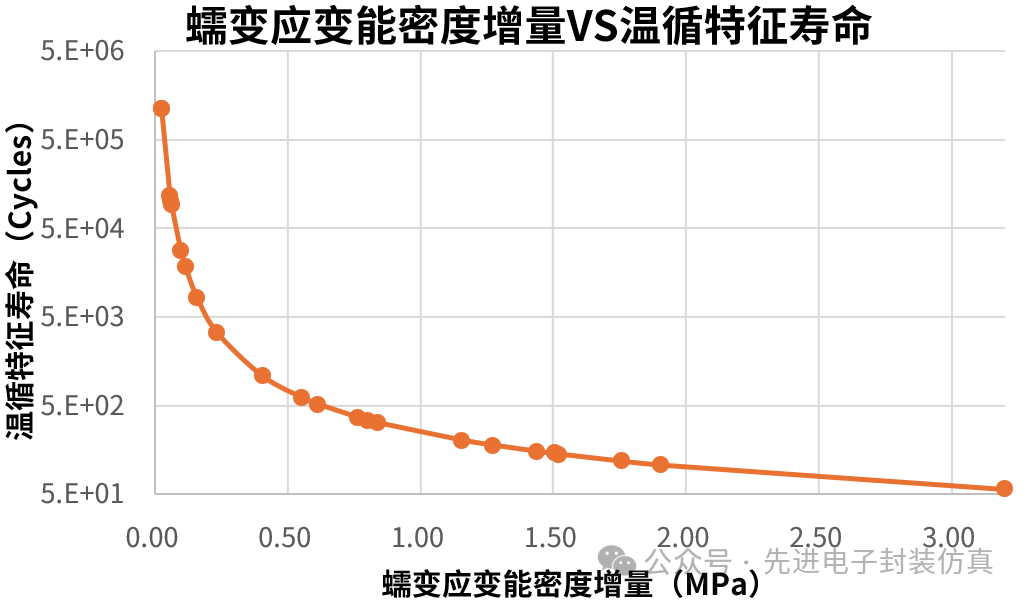

后续再有新产品开发时，就可以先仿真得到QFN焊点的蠕变应变能密度增量，然后在SN曲线上查找对应的温循寿命，快速评估产品的可靠性风险。

获取QFN焊点的S-N曲线，本质上是建立起虚拟仿真世界与真实物理失效之间的桥梁。通过提取有限元仿真中的蠕变应变能密度增量，并与实际测试特征寿命 Nf 拟合，我们就拥有了一把能量化评估QFN焊点可靠性的“精准量尺”。

“磨刀不误砍柴工”，前期在仿真与测试拟合上投入的精力，将在后续的产品开发中释放巨大的红利。有了这条特征曲线，工程师只需在电脑前跑一次仿真，即可在几小时内快速预测出新方案的焊点寿命，让可靠性设计真正从“事后检验”走向“事前预测”。
