声音到底是怎么传过来的？——Abaqus 结构-声学耦合学习笔记（二）
继续学习 Abaqus Structural-Acoustic Analysis 相关内容。上一篇主要从整车案例出发，理解了结构振动如何进一步激励车内空气，形成乘员能够感受到的噪声。
这次想进一步梳理一个更基础的问题：在 NVH 分析中，声音到底是通过什么路径传递的？以及在 Abaqus 中，为什么有时要做完全耦合，有时又可以做顺序耦合？以下仍然是个人学习笔记，理解不一定完全准确，欢迎交流指正。
声学介质不是普通结构材料
声学介质可以近似理解为一种特殊的连续介质：它能够传播压力波，但不像固体结构那样承受剪切变形。
固体材料可以承受拉伸、压缩和剪切，因此结构分析中常关注位移、速度、加速度、应力和应变。而空气、水等声学介质主要通过压缩和膨胀传播波动，核心变量是声压。
真实声波传播也不是理想无损的。由于流体黏性、边界吸收、材料耗散等因素，声波在传播过程中会发生衰减。也就是说，声音不仅有传播路径，也有能量损失过程。
这一点对 NVH 分析很重要。噪声不是凭空出现的，它依赖空气或其他流体介质传播，也会受到反射、吸收、衰减等因素影响。
Structure-borne noise：振动能量主要沿结构路径传递
Structure-borne noise 通常译为结构传递噪声。这里的 borne 可以理解为“由……承载、通过……传播”。
结构传递噪声的关键，不是最后是否一定形成空气声，而是振动能量从激励源到接收区域的主导传递路径是否为结构路径。也就是说，振动能量主要通过轮胎、悬架、副车架、连接件、车身板件等结构路径传递到接收区域，并可能在方向盘、座椅、地板等位置表现为可感振动；也可能由接收区域附近的车身板件或内饰件重新辐射成空气声，最终被乘员听到。
以道路噪声为例，路面不平首先作用于轮胎，引起轮胎力变化；随后这些激励通过悬架、副车架和车身连接点传递到车体，使地板、门板、顶棚等部件发生振动，并进一步影响车内声压。

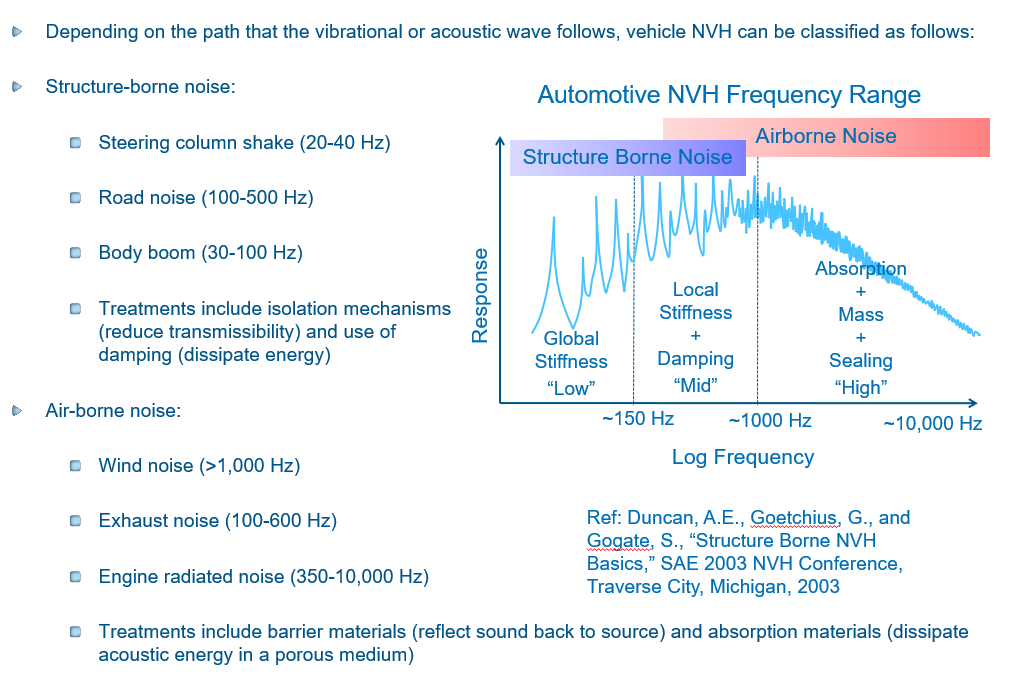

典型例子包括 steering column shake、road noise 和 body boom。Steering column shake 大致位于 20–40 Hz，更多表现为方向盘或转向系统的低频抖动，乘员可能首先感受到的是振动，而不一定是明显的空气声。Body boom 大致位于 30–100 Hz，常表现为车内低频轰鸣，通常与车身整体模态、车内声腔响应以及结构-声腔耦合有关。Road noise 大致位于 100–500 Hz，路面不平首先作用于轮胎，引起轮胎力变化，随后通过悬架、副车架和车身连接点传递到车体，使地板、门板、顶棚等部件发生振动，并进一步影响车内声压。
因此，结构传递噪声的控制思路通常围绕结构路径展开，例如降低振动传递率、优化悬置和衬套刚度、增加阻尼、调整结构模态、控制板件振动等。
更具体地说，structure-borne noise 的抑制重点通常不是“把声音挡住”，而是尽量减少振动能量沿结构路径传递。比如通过悬置、衬套、隔振垫等隔振措施降低激励向车身的传递率；通过阻尼材料、阻尼涂层或约束阻尼结构耗散振动能量；通过调整局部刚度、连接刚度或结构模态，避开容易引起车内声压放大的频率。对于这类问题，如果只在车内增加吸声材料，可能能改善一部分听感，但往往难以从源头上削弱结构路径中的振动传递。
Air-borne noise：噪声主要通过空气路径传播
Air-borne noise 通常译为空气传递噪声。它强调的是，噪声从振动源或声源到接收点的传播过程中，主要已经以空气压力波的形式通过空气传播。
这里需要特别注意：空气传递噪声并不是说声源内部没有结构振动。很多空气噪声的源头仍然和结构振动有关。判断它是不是 air-borne noise，关键要看声音从声源附近辐射出来后，是不是主要沿空气路径到达乘员舱、人耳或测点位置。
典型例子包括 wind noise、exhaust noise 和 engine radiated noise。Wind noise 通常在 1000 Hz 以上更明显，主要与高速气流、车身外形扰流、密封间隙等有关。Exhaust noise 大致位于 100–600 Hz，来自排气压力脉动沿排气系统传播，并通过尾管向外部空气辐射。Engine radiated noise 约覆盖 350–10000 Hz，虽然发动机表面振动是重要声源，但声音离开发动机表面后主要通过空气传播到车外测点或进入乘员舱，因此通常归入空气传递噪声。
所以，二者最核心的区别不是“最后有没有空气声”。人最终听到的声音都要通过空气到达人耳。真正的区别在于：声能从源头到接收点之前，主要是沿结构路径传递，还是沿空气路径传递。
与结构传递噪声不同，air-borne noise 的抑制重点通常是阻断、吸收或衰减空气声传播。比如通过隔声材料提高声传播损失，使声波不容易穿透防火墙、地板、车门和玻璃等边界；通过吸声材料让声能在多孔介质内部耗散，降低反射和混响；通过密封设计减少缝隙、孔洞和泄漏路径，避免外部声波直接进入乘员舱。对于排气噪声，还需要通过消声器、扩张腔、共振腔和管路声学设计来降低压力波向外辐射。对于风噪，密封条、车身外形和局部缝隙控制往往比单纯提高车身刚度更直接。
结合汽车 NVH 频率范围理解控制策略

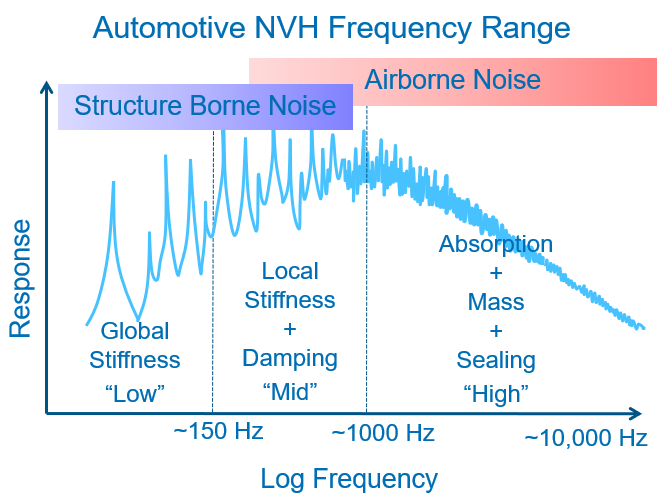

Automotive NVH 频率范围图很有启发性。横轴是频率，纵轴是响应。整体看，低频到中频区域更多对应 structure-borne noise，高频区域则逐渐转向 air-borne noise。
图中把低频段概括为 Global Stiffness，也就是整体刚度和整体模态；中频段概括为 Local Stiffness + Damping，也就是局部刚度和阻尼；高频段则强调 Absorption + Mass + Sealing，也就是吸声、隔声质量和密封。
这张图提醒我，NVH 分析不能只按“声源名称”分类，更要结合传播路径和频率范围判断治理方向。低频结构传递问题通常不能简单靠吸声材料解决，高频空气传播问题也不能只靠提高局部结构刚度解决。
从抑制方式看，这张图也可以理解为一个工程判断框架：低频问题往往波长长、结构整体参与明显，因此更依赖整体刚度和模态控制；中频问题开始受到局部板件、连接结构和阻尼特性的影响，因此需要关注局部刚度和耗能能力；高频问题中空气传播、缝隙泄漏和材料吸隔声特性越来越重要，因此更依赖吸声、隔声质量和密封。换句话说，先判断是 structure-borne 还是 air-borne，再结合频率范围选择控制手段，往往比直接套用某一种降噪措施更可靠。
完全耦合和顺序耦合：判断结构与声场的相互作用强弱
当结构振动和空气声场都需要考虑时，仿真中自然会遇到一个问题：结构和声学到底要不要同时求解？

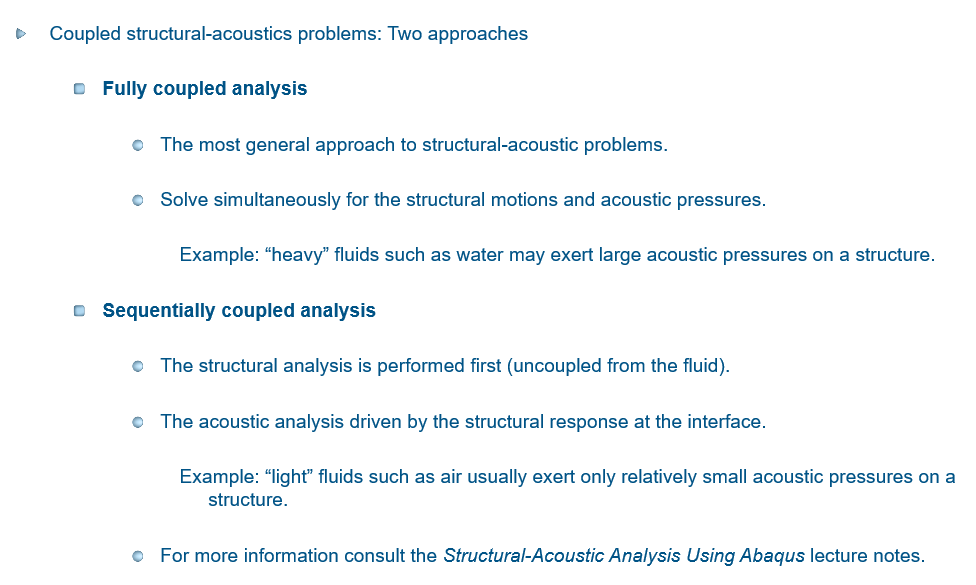

Abaqus 中常见的两种思路是完全耦合分析和顺序耦合分析。完全耦合分析是更一般的方法，它同时求解结构运动和声学压力。也就是说，结构振动会激励声场，声压也会反作用于结构。这种方法适用于结构和流体相互作用比较明显的情况，例如水、燃油等“重流体”。在这类问题中，流体压力对结构响应的影响不能轻易忽略。
顺序耦合分析则是先做结构分析，再用结构响应驱动声学分析。它的计算成本较低，适合空气这类“轻流体”问题。因为很多情况下，空气虽然会被结构振动激励产生声音，但空气声压反过来改变结构振动的程度并不明显。
因此，在选择分析方法时，关键不是简单看“有没有声学问题”，而是要判断结构和声场之间的相互作用强弱。如果流体反作用明显，完全耦合更合适；如果结构主要驱动空气，而空气反作用可以忽略，顺序耦合可能更经济。
一点学习体会
通过这部分学习，我感觉 NVH 分析首先不是“算一个噪声值”，而是要先弄清楚声音依赖什么介质传播、噪声主要走结构路径还是空气路径、问题处在哪个频率范围，以及仿真中是否需要双向耦合。
进一步说，structure-borne 和 air-borne 的区分不仅是概念分类，更直接影响后续治理方案。结构路径问题优先考虑隔振、阻尼和模态/刚度优化；空气路径问题则更多依赖隔声、吸声、密封和声学包设计。如果路径判断错了，后续措施很可能“方向正确但对象不对”，效果自然有限。
对我来说，这部分最大的收获是：NVH 不是单纯的结构问题，也不是单纯的声学问题，而是“介质—路径—频率—耦合方式”的综合判断。
以上内容是个人学习 Abaqus 结构-声学耦合分析过程中的整理，属于学习记录性质。部分理解可能还比较粗浅，欢迎相关领域老师和同行批评指正。
