为什么要用 FEA 解决力学问题？
开一个新坑，最近准备系统学习一份 Abaqus 经典培训资料：Obtaining a Converged Solution with Abaqus。这个题目直译过来就是“如何用 Abaqus 获得一个收敛解”。一看到这个标题，很容易以为它开篇就会讲收敛准则、迭代次数、残差、增量步、接触设置这些具体问题。
但真正读起来发现，它一开始并没有急着讲“怎么让 Abaqus 收敛”，而是先回到一个更基础的问题：为什么要用 FEA 解决力学问题？
这点其实很有意思。因为如果不先理解有限元分析到底用来解决什么问题，后面谈“不收敛”就很容易变成单纯调参数。模型为什么不收敛，有时不是软件问题，而是问题本身已经进入了非线性、失稳、接触突变或极限承载状态。
1. FEA 是为了看清结构响应，也是理解非线性的入口
图1是一个微通道管的爆破载荷分析。这个例子中，管件需要承受三倍于最大工作压力的内压。

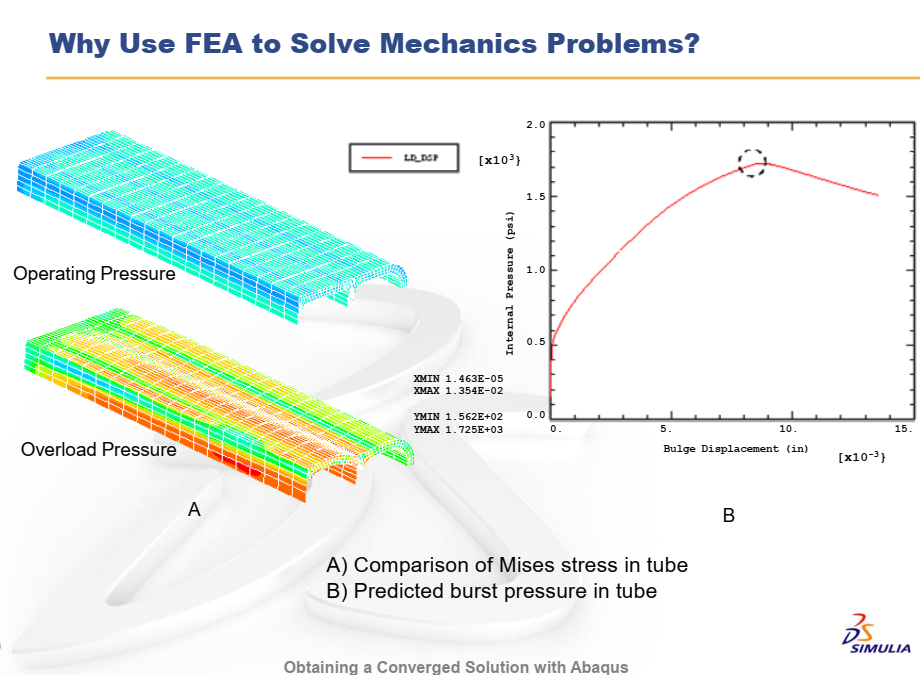

刚看到这个例子时，很容易把它理解成一个普通强度校核问题：施加内压，计算 Mises 应力，然后判断最大应力是否超过材料强度。但图2给出的压力—鼓胀位移曲线提示我们，问题其实不只是“某一时刻应力是多少”，而是结构在载荷逐渐增加过程中会如何演化。
这就自然引出了非线性问题。
在线性分析中，我们通常默认载荷和位移之间近似成比例关系：压力增加一倍，位移也大致增加一倍；结构刚度基本不变；当前结果主要由当前载荷决定。但在爆破载荷这类问题中，随着内压升高，管壁会发生明显鼓胀，结构几何形状发生变化，局部应力状态也随之改变。如果材料进一步进入塑性阶段，结构刚度还会继续下降。此时，压力和位移之间就不再是简单的线性比例关系。
所以，图2中的曲线比单独的应力云图更值得关注。它让我们看到结构响应从正常工作压力、过载压力到接近极限状态的变化过程。曲线如果开始明显偏离直线，往往意味着结构刚度、变形状态或材料响应已经发生变化，这正是非线性分析需要关注的地方。
这部分给我的启发是：FEA 不只是为了得到一个最终结果，而是为了跟踪结构响应路径。尤其在接近极限载荷、爆破、屈曲、成形、接触等问题中，结构行为往往不是一步到位的，而是随着载荷逐步演化。要理解这些问题，就不能只看最终云图，还要关注载荷—位移曲线、变形模式变化、局部塑性发展以及结构刚度变化。
也正因为如此，后面讨论 Abaqus 收敛问题时，才需要反复强调增量、迭代和平衡路径。因为非线性分析并不是一次性求出最终状态，而是沿着载荷路径一步一步寻找结构在每个阶段的平衡状态。
2. FEA 可以把问题发现得更早

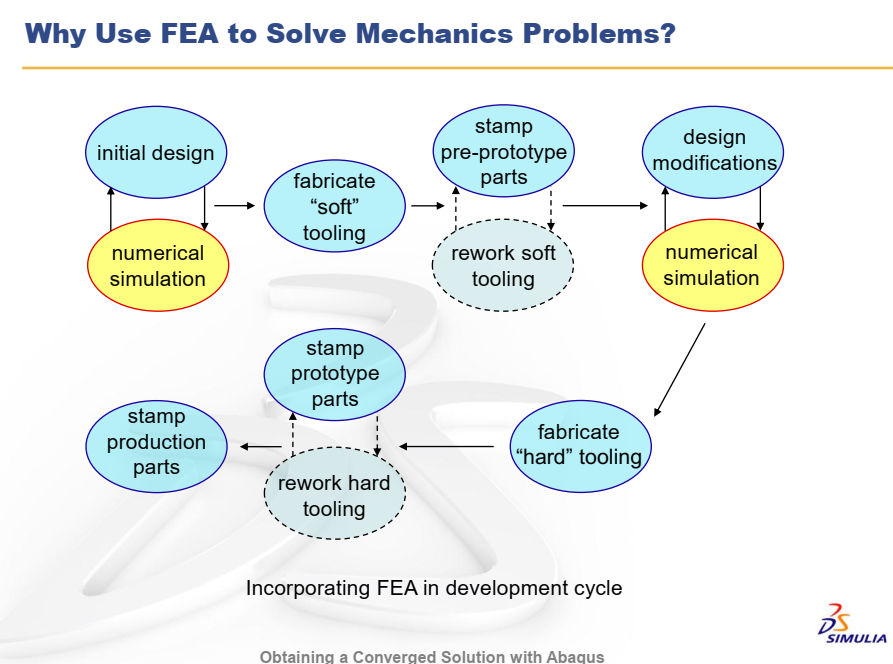

第二个让我印象比较深的是图3。图3展示的是一个产品开发流程：从 initial design 到 soft tooling，再到 pre-prototype parts、design modifications、hard tooling、prototype parts，最后进入 production parts。
这个流程图里有两个黄色的 numerical simulation。一个放在初始设计之后，一个放在设计修改之后。也就是说，仿真不是最后补一个“验证报告”，而是被放进了设计迭代过程。
这里我理解到一个很朴素但很重要的逻辑：问题发现得越早，修改成本越低。
如果在 initial design 之后，通过 FEA 发现了成形问题、强度问题或变形问题，修改的主要是数字模型和设计参数。这个阶段虽然也要花时间，但成本相对低。
如果到了 soft tooling 阶段才发现问题，就要返工试制模具或临时工装。这里的 soft tooling 可以理解为产品开发早期使用的“软模具”或“试制工装”，通常用于预样件、小批量试制和工艺验证。它的特点是制造周期相对短、成本相对低、便于修改，适合在设计尚未完全定型时使用。
不过，即使 soft tooling 比正式量产模具更容易修改，它毕竟已经进入实物制造阶段。也就是说，问题已经不再只是 CAD 模型或仿真模型中的参数调整，而是牵涉到模具加工、样件制造和试制周期。因此，相比在 initial design 阶段通过 FEA 提前发现问题，到了 soft tooling 阶段再返工，成本和时间都会明显增加。
如果到了 hard tooling 阶段才发现问题，麻烦就更大。hard tooling 可以理解为正式生产或接近量产阶段使用的高耐久模具/工装，制造周期长，成本高，返工代价也高。
所以，图3并不是简单说“FEA 可以省钱”，而是在说：FEA 可以把问题尽量暴露在低成本修改阶段。
这点放到冲压成形问题里很好理解。起皱、开裂、回弹、局部减薄、材料流动不足等问题，如果等到样件出来才发现，就会牵涉模具修改和工艺调整；如果在仿真阶段提前发现，修改空间就大得多。
3. FEA 让设计修改更有依据
图3还有一个细节值得注意：design modifications 之后，并不是直接进入 hard tooling，而是又安排了一次数值模拟。
这说明设计修改不是“凭感觉改完就进入下一步”，而是需要再次验证。
这一点对我很有启发。以前很容易把 FEA 理解成校核工具：设计已经完成，然后拿来算一下是否安全。但从这个流程看，FEA 更像是设计过程中的反馈工具。
初始设计之后，通过仿真发现问题； 根据问题修改设计； 修改之后，再用仿真确认问题是否真的改善； 确认之后，才进入更高成本的制造环节。
这样一来，仿真就不只是“算结果”，而是参与了设计决策。比如哪里需要加强，哪里可以减薄，哪里可能发生局部失稳，哪里应力集中明显，都可以通过仿真结果给出依据。
当然，这并不是说仿真可以替代所有试验。更准确地说，FEA 可以让试验和修改更有方向，减少盲目试错。
4. 有些问题实验很难做，FEA 可能是主要途径
图4提到的是另一类问题：有些极端载荷条件很难通过实验复现。

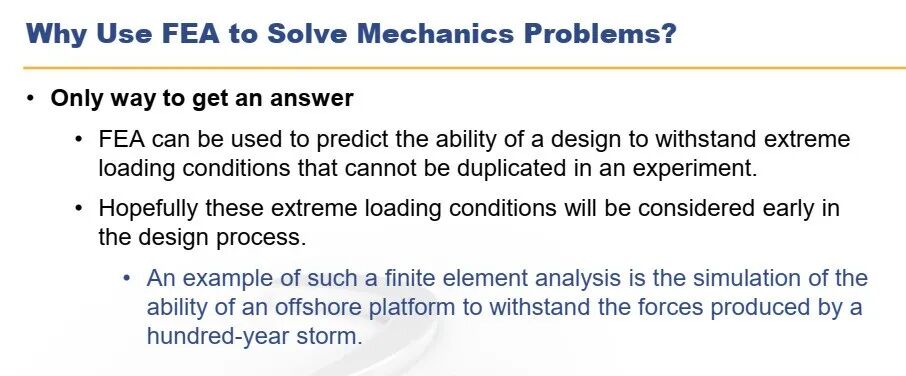

比如海洋平台承受百年一遇风暴载荷。这样的工况太复杂、太极端，真实结构尺寸也很大，很难完整通过实验模拟。但设计时又必须回答结构是否安全。
这个例子让我意识到，FEA 有时候不是为了“省一次实验”，而是因为实验本身很难做。

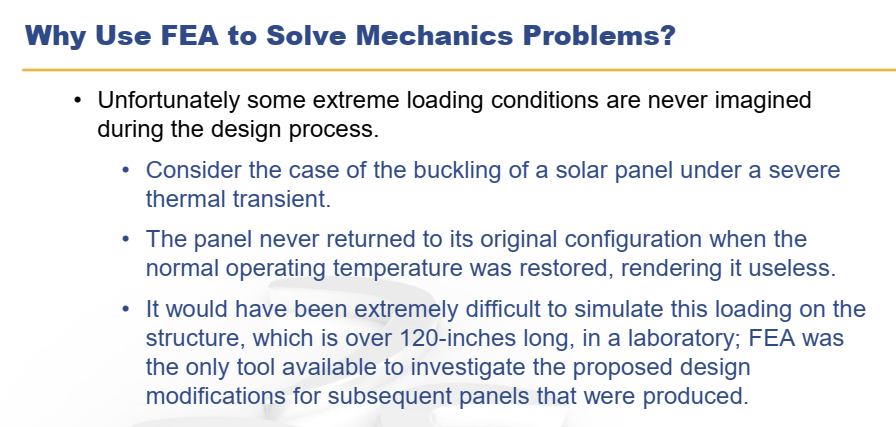

图5给出的太阳能板热瞬态屈曲问题也是类似逻辑。这个太阳能板长度超过 120 英寸，在严重热瞬态条件下发生屈曲，并且温度恢复后没有回到原始构型，导致结构失效。对于这种大尺寸结构和复杂热载荷，实验模拟非常困难，FEA 就成为分析失效原因和评估后续设计修改的重要方法。
这类例子和普通强度校核不太一样。它们更接近真实工程中的“难问题”：极端载荷、大尺寸结构、高风险工况、难以重复试验。有限元在这里的作用，是帮助我们在无法完整复现实验的情况下，尽可能建立可解释的工程判断。
5. 这些例子也说明了为什么会有收敛问题
虽然这一部分主要在讲 FEA 的用途，但它也自然引出了后面的主题：为什么 Abaqus 需要专门学习“如何获得收敛解”。
因为上面这些例子，大多不是简单线弹性问题。
微通道管爆破载荷可能涉及大变形、塑性和极限承载； 冲压成形过程会涉及接触、摩擦、材料塑性和局部失稳； 海洋平台极端载荷涉及复杂边界和极限工况； 太阳能板热屈曲涉及热应力、几何非线性和失稳路径。
这些现象都可能让有限元求解变得困难。也就是说，Abaqus 不收敛有时不是单纯的软件设置问题，而可能是模型正在经历真实的非线性变化：接触状态改变、结构刚度突变、材料进入塑性、构件发生屈曲，或者载荷步太大导致求解路径跟不上。
所以，学习收敛问题，不能只盯着“怎么调参数”。更重要的是理解模型背后的力学过程。
6. 小结
这一部分读下来，我对 FEA 的理解可以概括成几句话。
FEA 不只是为了得到云图，而是为了看清结构在载荷下的响应过程。
FEA 不只是最后的校核工具，也可以嵌入设计迭代，帮助我们更早发现问题。
FEA 的一个重要价值，是把设计风险暴露在低成本修改阶段，减少后期模具、样件和量产阶段的返工。
对于极端载荷和难以实验复现的问题，FEA 甚至可能是获得工程判断的主要方法。
也正因为真正有价值的问题往往复杂，后面才需要继续学习 Abaqus 如何处理非线性问题，以及为什么有些分析很难获得收敛解。
