浅谈屏蔽线转移阻抗与屏蔽效能的核心原理及计算公式
前言
在电磁兼容工程中，屏蔽线是抑制线缆电磁辐射、抵御外界干扰的核心器件。决定屏蔽线屏蔽性能底层的核心参数有两个，分别是屏蔽效能（SE）和转移阻抗（Zt）。
简单来说，转移阻抗是屏蔽层的固有属性，表征屏蔽层的缺陷与耦合能力；屏蔽效能是系统宏观性能，是转移阻抗在特定工况下的量化体现。
一，屏蔽线转移阻抗
转移阻抗是表征屏蔽线缆屏蔽层电磁耦合特性的核心特征参数，区别于常规的导体阻抗，它描述了屏蔽层外表面的干扰电磁场/电流，通过屏蔽层缝隙、编织孔隙、导体电阻及集肤效应，耦合至屏蔽层内部芯线的电压耦合能力，是评判屏蔽线优劣的本质指标。
转移阻抗物理意义

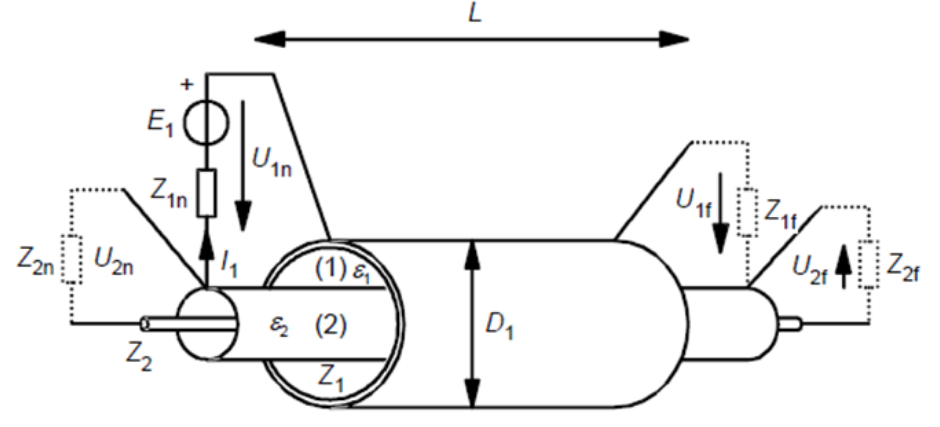

当屏蔽层通有轴向干扰电流（单位：A）时，屏蔽层内部芯线与屏蔽层之间会产生感应耦合电压（单位：V），转移阻抗即为二者的比值，直接反映屏蔽层的泄漏耦合程度。
核心物理逻辑：转移阻抗越小，屏蔽层对外界干扰的耦合能力越弱，屏蔽性能越好；理想完整金属屏蔽层的转移阻抗趋近于0，无电磁泄漏耦合。
1.转移阻抗计算公式

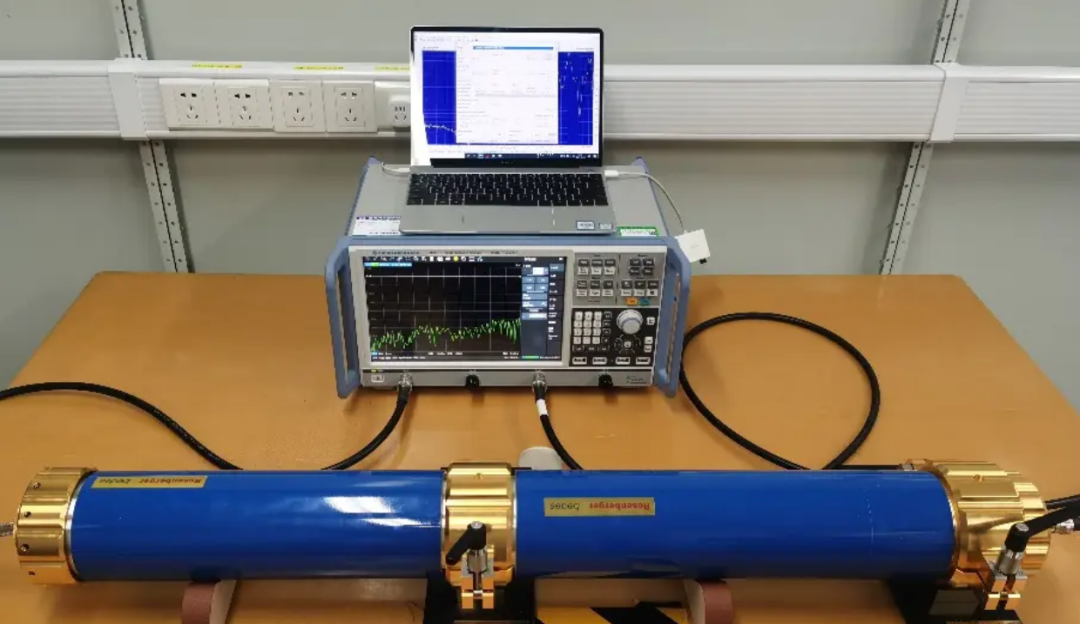

适用于所有屏蔽线缆的通用计算，是行业测试与标定的基准公式：
2.全频段工程拟合公式
实际屏蔽线（编织屏蔽、缠绕屏蔽）的转移阻抗由电阻分量、集肤效应分量、孔隙泄漏分量三部分组成，覆盖低频至高频全工况：
3.频段特性规律
• 中高频段（1MHz～1GHz）：集肤效应凸显，电阻分量衰减，孔隙互感耦合主导，编织屏蔽的缝隙泄漏成为转移阻抗增大的核心原因；
• 超高频段（f＞1GHz）：电磁波长接近屏蔽孔隙尺寸，谐振泄漏加剧，转移阻抗急剧上升，屏蔽性能大幅衰减。
二、屏蔽线屏蔽效能
屏蔽效能是工程中直接用于考核屏蔽线抗干扰、防辐射能力的宏观量化参数，定义为有无屏蔽层时，电磁场强度/电压/功率的衰减倍数，单位为分贝（dB）。其数值直接由转移阻抗、线缆结构、工作频率共同决定。
屏蔽效能物理意义
屏蔽效能表征屏蔽层对电磁干扰的衰减能力，数值越大，屏蔽衰减效果越好。通常分为电场屏蔽效能、磁场屏蔽效能，高频电磁场工况下统一采用总屏蔽效能表征。
标准计算公式
（1）通用定义公式
基于场强、电压、功率三种工程常用计量方式，公式统一兼容国标、IEC、美军标测试规范：
场强型：
电压型：
功率型：
• Ei 、Hi 、Vi 、Pi：无屏蔽时入射电场强度、磁场强度、感应电压、干扰功率；
（2）基于转移阻抗的关联公式
这是连接底层参数与宏观性能的关键公式，可通过转移阻抗直接计算屏蔽线屏蔽效能，无需重复测试：
（3）材料损耗拆解公式
高频工况下，屏蔽效能由反射损耗、吸收损耗、多次反射修正损耗组成，可精准拆解衰减机理：
1. 反射损耗（界面阻抗失配衰减）：
2. 吸收损耗（屏蔽层介质损耗衰减）：
3. 多次反射修正（高频薄屏蔽修正项，低频可忽略）：
三、转移阻抗与屏蔽效能的关联
（1）本质与表象：转移阻抗是屏蔽层固有属性，屏蔽效能是系统外在性能，屏蔽效能的所有波动，根源均为转移阻抗变化；
（2）反向变化规律：在同频率、同线缆长度下，转移阻抗越小，屏蔽效能越高，屏蔽性能越优异；
（3）频段差异化主导：低频屏蔽效能由屏蔽层直流电阻（低频转移阻抗）决定，高频屏蔽效能由屏蔽孔隙、集肤效应（高频转移阻抗）决定；
（4）工程判定标准：优质编织屏蔽线10MHz下转移阻抗≤1mΩ/m，对应屏蔽效能≥60dB；超高端致密屏蔽线可实现100dB以上屏蔽效能。
总结
转移阻抗是屏蔽线屏蔽性能的底层核心参数，决定了屏蔽层的电磁泄漏本质；屏蔽效能是工程落地的量化考核指标，是转移阻抗的外在体现。掌握二者的计算公式与频段特性，能够从原理上解决线缆电磁干扰、屏蔽失效问题，为线缆EMC设计、选型、测试及整改提供精准的理论支撑。
