Abaqus螺钉拉拔怎么建模？从几何、接触到载荷设置的完整思路

导读：螺钉拉拔问题看似只是“把螺钉往外拉”，但在有限元中涉及几何建模、材料定义、接触设置、边界约束、载荷施加和结果评价。模型能否收敛、结果是否可信，很大程度上取决于接触和边界条件设置是否合理。

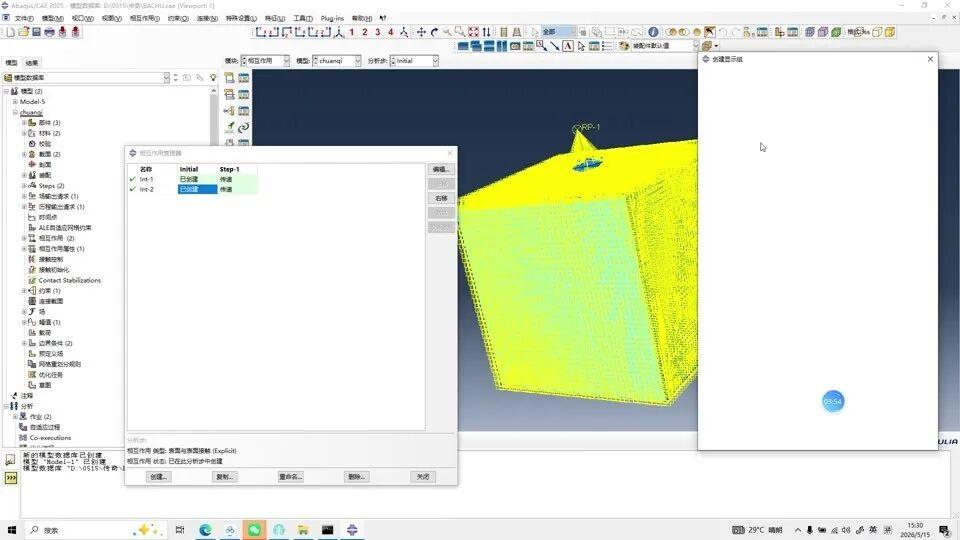

视频画面：主题引入与问题背景

先说结论：这类内容最值得抓住什么？

螺钉拉拔问题看似只是“把螺钉往外拉”，但在有限元中涉及几何建模、材料定义、接触设置、边界约束、载荷施加和结果评价。模型能否收敛、结果是否可信，很大程度上取决于接触和边界条件设置是否合理。

一、明确研究目标：拉拔力、破坏位置还是变形过程

建模前必须先明确分析目标。是为了得到最大拉拔力？观察基体损伤位置？比较不同螺纹尺寸？还是研究连接结构整体刚度？目标不同，模型复杂度也不同。

如果只是课程报告，可以优先建立简化模型；如果用于论文或工程分析，则需要更严格地考虑接触、材料非线性和失效准则。

二、几何建模：螺纹是否精细建模要看目的

螺钉拉拔中，螺纹细节会显著影响局部接触和应力集中。但完整螺纹会增加网格数量和收敛难度。

一种常见思路是：先用简化几何跑通模型，再逐步提高螺纹和局部区域精度。先让模型稳定，再追求细节精确。

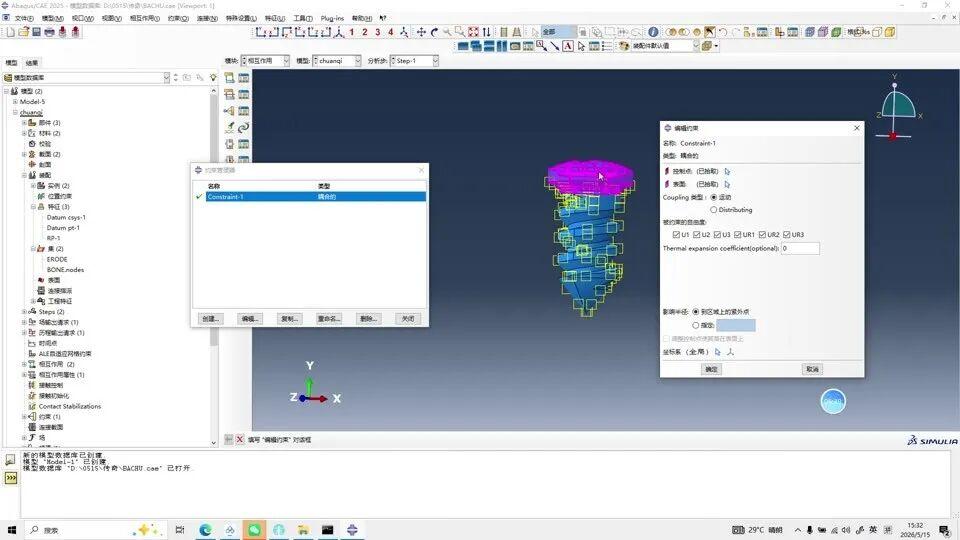

视频画面：关键模型、过程或分析结果

三、接触设置：这是拉拔模型的关键

螺钉与基体之间通常需要设置接触关系，包括法向接触和切向摩擦。接触参数不合理，容易导致穿透、振荡或不收敛。

接触设置要与实际物理过程对应：螺钉是否与材料粘结？是否允许滑移？摩擦系数如何取值？这些问题必须在报告中说明。

四、边界条件与载荷：避免把模型“锁死”

基体底部或外边界通常需要约束，螺钉顶部施加位移或力。相比直接施加力，位移控制在非线性分析中往往更稳定，也更容易得到力—位移曲线。

边界条件要约束刚体运动，但不能过度限制真实变形。

视频画面：结果展示与细节说明

五、结果评价：不要只看最大应力

螺钉拉拔分析可以关注反力—位移曲线、接触压力、基体变形、螺纹附近应力集中以及潜在破坏区域。真正有价值的是说明拉拔阻力来自哪里，危险区域在哪里，结构参数如何影响承载能力。

最后复盘：收藏这几点就够了

1. 螺钉拉拔模型的核心难点在接触和边界条件。

2. 建议先跑通简化模型，再逐步提高螺纹和局部网格精度。

3. 结果分析应围绕力—位移曲线、接触状态和危险区域展开。
