汽车传动系扭振控制:为什么你的车怠速时会"抖"?NVH工程师必读

3月前浏览350
一辆搭载1.5T+6MT的城市SUV,怠速和加速穿过1000~2500rpm时,变速器里传出明显的齿轮敲击声——根源不是齿轮本身,而是传动系扭振过大。今天我们就把这个问题拆透。

一、什么是传动系扭振?

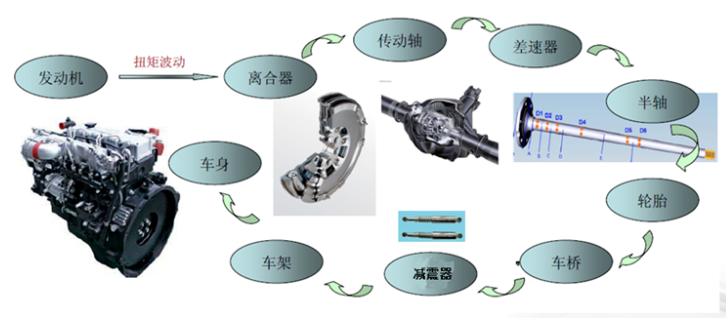

传动系是一个由多个弹性体(曲轴、飞轮、离合器、传动轴、半轴、车轮……)串联起来的旋转系统。当周期性变化的发动机扭矩在这些弹性件上作用时,就会产生绕轴线的扭转变形振动——这就是扭转振动,简称扭振。

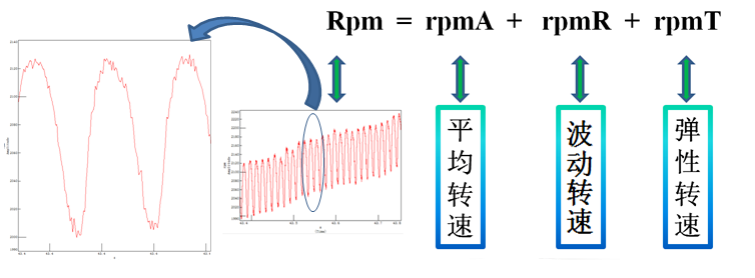

从信号角度看,你测到的转速波动通常由三部分叠加:

  • 均值转速(稳态部分)

  • 低频波动(扭振主成分,来自发动机发火脉冲激励)

  • 高频毛刺(齿轮啮合、花键冲击等局部激励)



扭振大了会怎样?

影响维度

具体表现

可靠性

传动轴、轴承、齿轮等承受附加交变载荷,疲劳寿命打折

车身NVH

车身抖动、车内低频轰鸣(booming)

声品质

变速器空套齿轮敲击声(gear rattle),尤其怠速/低速加速时最恼人

那个1.5T SUV的案例就很典型:发动机扭矩波动 → 传动系扭振放大 → 变速器内部空套齿轮来回拍打 → 敲击噪声传入 cabin。


二、扭振是怎么被"激发"出来的?

扭振的本质是:一个宽频的周期激励 × 一个多自由度弹性系统的动态特性。

主要激励源

激励源

说明

发动机扭矩波动

气缸发火是离散事件,输出扭矩天然脉动(尤其是缸数少、低速大扭矩机)

传动系齿轮冲击

间隙/ backlash + 负载反转 → 齿面拍击

万向节动态特性

非匀速传动(十字轴万向节)引入2阶角速度波动

轮胎不平衡 + 路面激励

经由半轴反传回传动系的转矩扰动

⚠️ 前置后驱(FR)布局中这种现象更显著——传动路径更长、弹性元件更多,扭振模态更密集,更容易撞上发动机点火阶次。

关键规律一句话总结

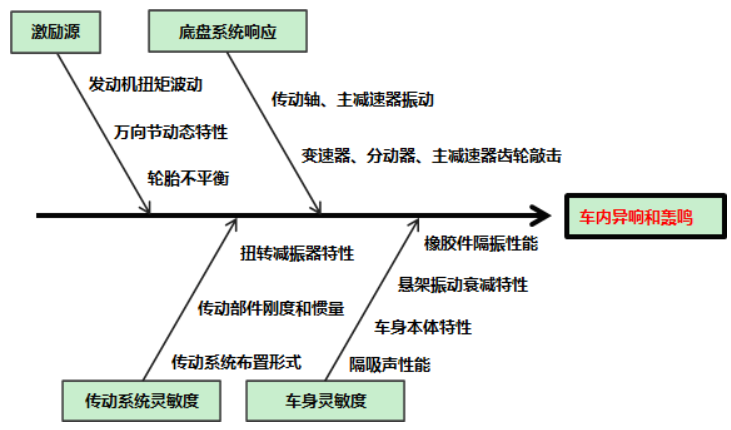

当激励频率接近(或等于)传动系某阶固有频率时 → 共振 → 扭振幅值急剧放大 → NVH问题爆发。

所以扭振控制的核心思路只有两条路:

  1. 避开——让激励阶次不要落在共振区;

  2. 吃掉——用减振器把振动能量快速耗散掉。



三、关键对策①:离合器从动盘扭转减振器(Torsional Damper)

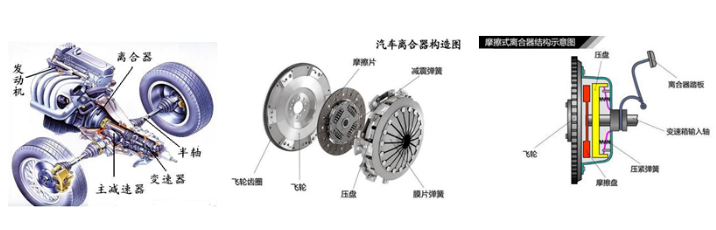

传统方案是在离合器从动盘里集成一个扭转减振器,结构很好理解:

它怎么工作的?



纯文本

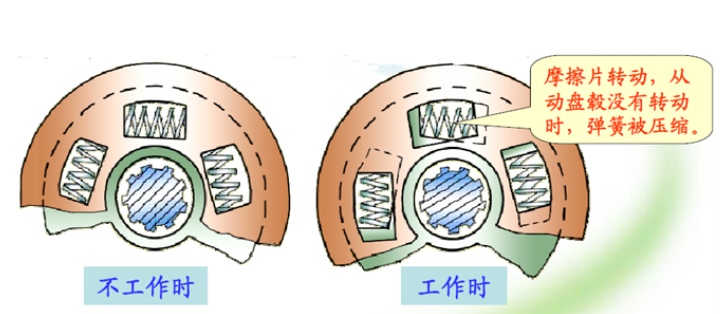

飞轮侧扭矩 → 摩擦片 → 从动盘壳体 → 【减振弹簧(×4)+ 摩擦阻尼片】 → 从动盘毂 → 变速箱输入轴

当扭矩冲击来时,弹簧被压缩变形,把突变的扭矩"揉"成平滑的连续扭矩,摩擦阻尼片则负责把振动能量转化为热能耗散掉——不让震荡持续下去。

多级刚度:一套弹簧,管三个工况

工作阶段

弹簧转角

阻尼矩

针对工况

第1级预减振

很小

很小

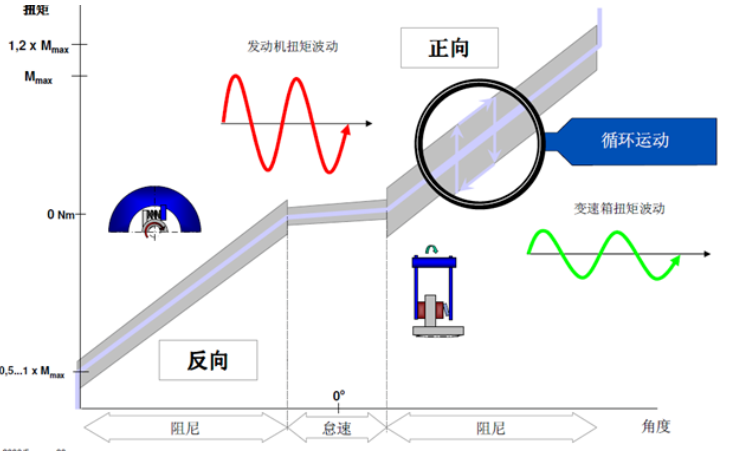

怠速隔振——发动机点火脉冲频繁,转角小、软一点才能把抖动挡在外面

第2级预减振

稍大

稍大

起步/停车区间——兼顾隔振 + 抑制起停共振

主减振段

大

大

正常行驶——刚度上来保证传递精度和响应

这套"软→硬"的分段特性,是从动盘式减振器的精髓。

但它有天花板

随着整车往轻量化 + 低速大扭矩走,传统从动盘减振器的问题越来越明显:

  • 弹簧布置半径受限(被离合器中心毂尺寸卡着)→ 要达到更低固有频率就得更大转角 → 空间不够

  • 离合器从动盘的转动惯量本身不小 → 限制了换挡响应

  • 刚度降不下去 → 怠速隔振底线被抬高

于是行业进化出了下一步——


四、关键对策②:双质量飞轮 DMF(Dual Mass Flywheel)

结构本质一句话说清

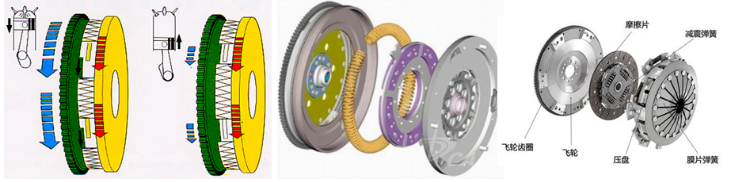

把原来的单片飞轮"劈成两半"——发动机侧一个惯性质量,变速箱侧一个惯性质量,中间夹一套扭振减振弹簧 + 阻尼机构。

也就是把减振器从离合器从动盘里搬出来,放到飞轮本体上。



纯文本

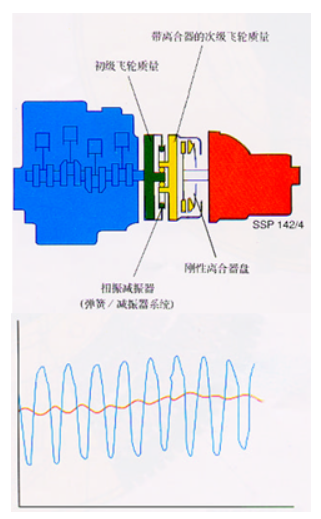

发动机曲轴 →【一级质量(发动机侧)】→〈减振弹簧 + 阻尼〉→【二级质量(变速器侧)】→ 离合器 → 变速箱

为什么DMF比从动盘式强这么多?

对比项

从动盘式减振器

双质量飞轮 DMF

弹簧作用半径

受限于毂径,做不大

可用整个飞轮外径,半径↑↑

等效刚度

难做很低

半径大了 → 同容量下刚度可以显著↓

系统固有频率

偏高

可以压到发动机怠速点火频率以下 → 真正意义的怠速隔振

离合器从动盘惯量

重(自带减振器)

轻(减振器移走了)→ 换挡冲击↓,换挡手感↑

变速器输入扭矩波动

较大

被DMF先滤一轮 → 大幅↓ → 齿轮rattle概率↓

油品兼容性

保守

输入平稳 → 可用更低粘度油 → 降低搅油损失 + 成本

🎯 DMF的核心价值不是"更软",而是把共振峰推到怠速线以下——让发动机整个常用转速范围都运行在隔振区里。这是从动盘式做不到的。

当然DMF也不是没代价

  • 二阶质量自身有滑磨功和温升问题,耐久和热管理要求更高

  • 弧簧/螺旋簧的摆布和对中精度要求严

  • 成本高于普通飞轮 + 简单从动盘

但从NVH账面上看,DMF对现代涡轮增压直喷机的低缸数(3缸/4缸)、大扭矩波动场景,几乎是最优解。


五、工程落地:扭振控制的"三板斧"

层面

做什么

目的

激励源

优化发火均匀性、曲轴扭转刚度、一阶/二阶平衡

把扭矩脉动的"根"压下去

传递路径

飞轮/DMF减振参数匹配、离合器减振器刚度曲线设计

让共振点躲开常用转速,或把振动能量吃掉

接收端

变速器间隙(backlash)控制、齿轮修形、支承刚度优化

即使残余波动到了这里,也不让它变成可听见的敲击

三者缺一不可——只改减振器不改间隙,敲齿声还在;只缩间隙不改减振器,载荷又上去了。


写在最后

传动系扭振不是某一个零件的错,它是发动机脉冲激励 × 弹性传动链 × 间隙/阻尼匹配共同决定的系统问题。从早期的从动盘式扭转减振器,到今天的双质量飞轮,技术演进的方向一直很清楚:

更低的系统等效刚度 + 更合理的阻尼分布 + 更轻的下游转动惯量 = 更好的NVH。

如果你也在做动力传动/NVH开发,欢迎交流实战踩过的坑 🔧
