悬置橡胶的动静态性能：13个关键词，串起NVH工程师的"橡胶世界观"

橡胶之所以难，不是因为它"软"，而是因为它既不纯弹、也不纯黏，还记住了你上次怎么捏过它。

这篇文章把悬置橡胶从材料牌号 → 时间效应 → 循环历史效应 → 动态硬化这条主线理一遍，13项核心性能一次对齐。

一、为什么悬置橡胶不能当"普通固体"看？

理想弹簧：F = Kx，K是常数。

橡胶悬置的真实世界是：

它至少同时携带四条"尾巴"：

• 频率尾巴（振得快还是慢？）

• 振幅尾巴（抖得大还是小？）

• 历史尾巴（之前拉过没有？拉到多大？→ Mullins）

• 时间尾巴（扛了多久？→ 蠕变/松弛）

所以悬置设计里你看到的那些性能名词，不是教材摆设——每一个都对应一个你会在台架上翻车的场景。

二、先看"身份证"：硬度 / 拉伸 / 定伸 / 伸长率

这四个是最基础的材料验收指标，属于"这锅胶炼出来对不对"的层面。

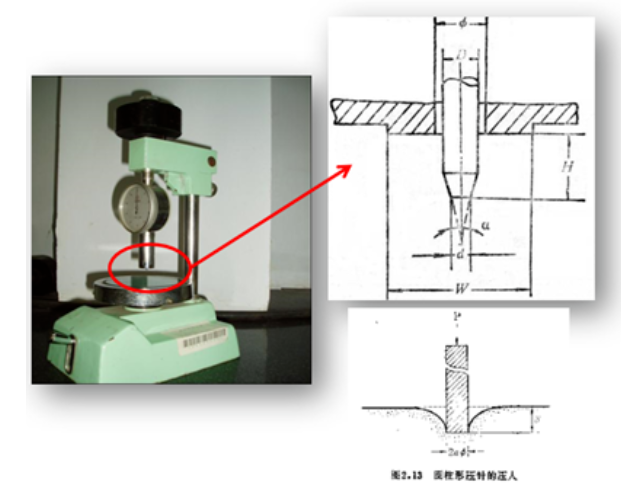

1️⃣ 硬度（邵氏 A，Shore A）

表示橡胶抵抗外力压入的能力，用邵尔硬度计压入测定。

• 范围通常 20～100 ShA

• 工程经验上一个很重要的对应关系：硬度大致反映了小应变下的剪切模量水平——越硬，基础模量越高，静刚度天花板也更高

但注意：硬度≠刚度（几何形状才是刚度公式里的乘数），它只是"材料底层的K_base"。

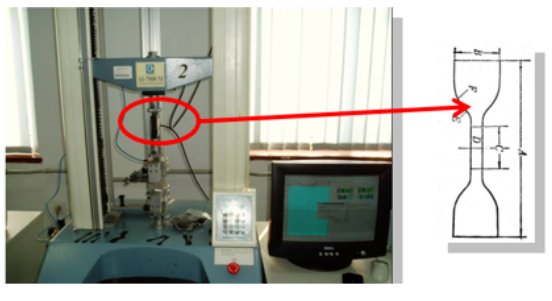

2️⃣ 拉伸强度（MPa）

试片拉伸至断裂时，单位断面上承受的负荷。告诉你"胶料极限能扛多少"，是选材和耐久安全裕度的底线。

3️⃣ 定伸应力（100% / 300% / 500%）

试样被拉伸到规定伸长量时对应的单位面积负荷。

• 它衡量的是抵抗变形的"中段刚性"：拉伸强度是"断不断"，定伸应力是"变形费不费力"

• 300%定伸常被用作配方对比的关键锚点（尤其天然橡胶体系）

4️⃣ 伸长率（%）

拉断时伸长部分与原长的比值。

• 高伸长率＝更好的柔性/容错变形

• 但悬置零件层面，你得把"材料能伸"和"零件允许位移"分开：零件的可动行程更多由形状+包络+金属件约束说了算，胶料伸长率是安全余量的最后一道防线



三、时间效应三兄弟：蠕变 / 松弛 / 永久变形

这三条说的都是：橡胶的力学量会"漂移"——不是你测不准，是材料真的在变。

对动力总成悬置来说，蠕变 + 温度叠加最危险：夏天机舱/排气管辐射热 → 橡胶模量下降 → 静变形加大 → 动刚度跟着漂 → 怠速频率目标失守。

所以悬置规范里通常不止看室温，还会加高温蠕变/压缩永久变形条目。

四、循环加载的"记忆"：Mullins效应 & 佩恩效应

这两个效应是橡胶区别于金属弹性体最标志性的两段故事。

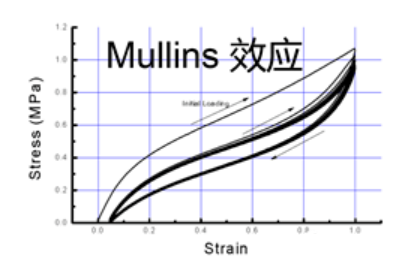

5️⃣ Mullins效应 —— "我见过了，我会软一点"

循环应力导致的软化：橡胶经历一次较大的加载-卸载后，再走同样或更小应变区间时，应力路径降低、滞回环收窄。

工程上的直白翻译：

• 新悬置第一次装机跑一轮，刚度/滞后会"掉一点"并趋于稳定——这往往不是失效，而是 Mullins 软化饱和

• 台架调试时要注意：预循环次数不足就拿数据，动刚度/阻尼可能虚高；但过度调理又会掩盖真实初始状态

• 所以正规动刚度测试流程里通常有明确的 conditioning cycles（调理循环）→ 正式采集 的分工

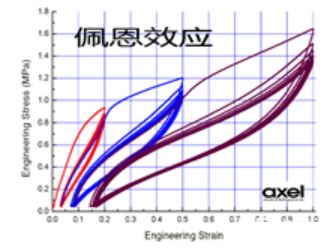

6️⃣ 佩恩效应（Payne效应）—— "振幅一大，我就塌"

储能模量随应变振幅变化：尤其在填充炭黑/ silica的橡胶里，小振幅时填料网络撑着、模量偏高；振幅增大，填料网络部分破坏 → 有效模量下降。

对悬置/衬套来说，这意味着：

• 同一件悬置，小振幅（NVH微抖区间）可以显得更"硬"

• 大振幅（过坑/急加减速）进去后，刚度非线性下探，系统频率也在变

这也是为什么做隔振率计算时你不能只用一个K值打天下——振幅变了，有效K_d已经变了。

五、悬置真正的"命门"：粘弹性 → 动刚度 → 动静比

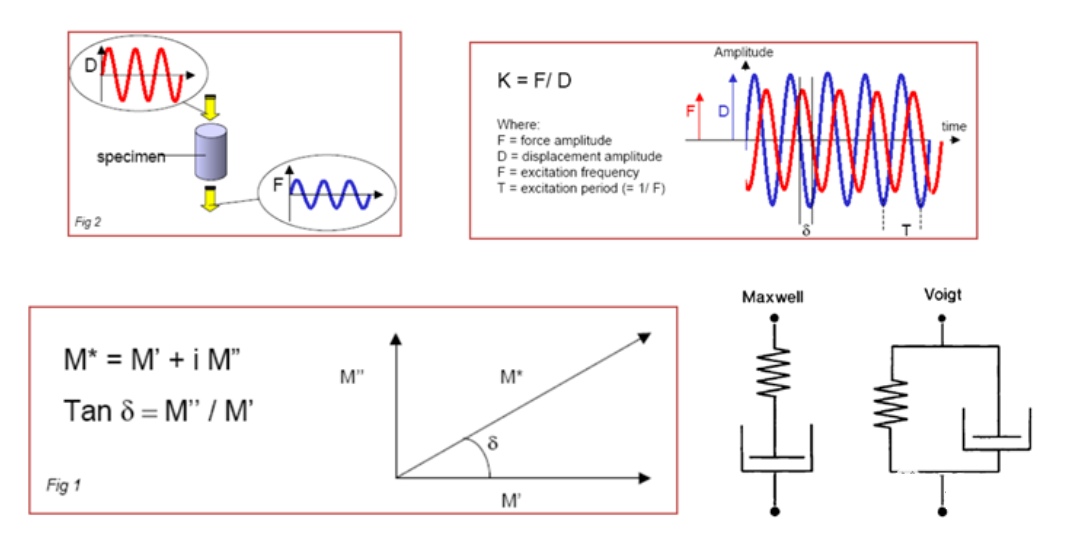

7️⃣ 粘弹性性能

橡胶既不是纯弹簧也不是纯阻尼器，而是弹性（存能）+ 黏性（耗能）混在一起：

• 正弦激励下：位移响应滞后于力，这个滞后用损耗角 δ 或 tanδ描述

• 用复数写法更工程：

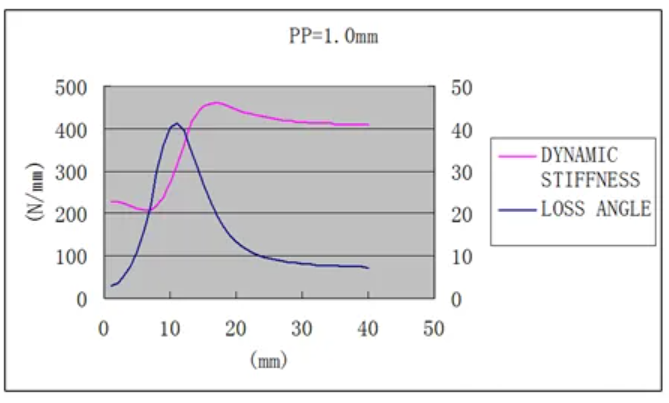

8️⃣ 动刚度 —— "振起来时的真实刚度"

很多人初学时卡在这里：

静刚度是"站着重不站得住、滚压时移不移位"——低速/准静态

动刚度是"高频抖动时传了多少力出去"——这才是NVH隔振的真 主角

而且动刚度不是一个固定数，它是：

Kd=f(频率, 振幅, 预载/静变形, 温度, 配方/硬度, 几何)

原文也点得很准——影响动静比的核心就是这5个：

一句话：静刚度你可以用CAD+超弹模型去逼近；动刚度必须拿台架把频率×振幅×预载这三维扫出来。

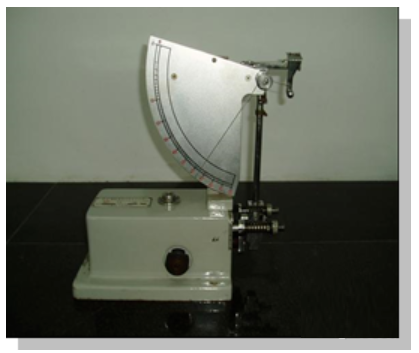

9️⃣ 回弹性（冲击弹性）

回弹越高 → 能量耗散越少 → 相位角δ越小 → 动静比倾向偏小。

但这里有个工程trade-off，必须点破：

• 你要隔振（少传力）→ 需要一定阻尼来"吃掉"共振峰

• 你要低动静比（让动刚度别飙上去）→ 需要胶更"弹"、更"回"

• 这两者拉扯，最终落到配方+结构形状联合求解——不是单纯追求高回弹或低回弹。






六、破坏怎么发生：材料断 vs 界面脱

🔟 破坏性能

悬置失效通常走两条路之一：

1. 橡胶本体破坏 → 和材料的拉伸强度 + 断裂伸长率 + 疲劳裂纹扩展相关

2. 橡胶-金属界面破坏（脱胶） → 和粘结工艺、表面处理、硫化粘接强度、以及多轴应力集中有关

实际台架/路试里，第二种往往更常见也更棘手：外表看着胶没裂，但金属件周边一圈已经"白线脱层"了。所以悬置耐久不只是胶料配方题，更是应力集中+界面力学题。

七、把13项放回一张"使用地图"

八、工程师的三条速记口诀

1. 硬度管"底"，形状管"杠杆"，频率/振幅管"脸色"——同一个Shore 50的胶，做成不同肋/不同掏空，动静比能差一截。

2. 静刚度过得了检≠动刚度过得了车：台架上压到底慢慢读数是静；发动机怠速/路面输入是动。

3. 动刚度报告里如果没写：频率＋幅值＋预载＋温度，就等于只告诉你"车能动"，没告诉你"在哪条路上动"。
