车载大电流注入(BCI)测试核心解析:原理、方法与实操要点

3月前浏览95

在汽车电动化、智能化快速发展的当下,整车搭载的电子零部件数量大幅增加,各类车载部件的连接线缆往往捆扎布置,不同线缆间极易发生多频段电磁干扰信号耦合,轻则导致车载设备功能异常,重则引发核心控制部件失效,对行车安全造成严重威胁。大电流注入(BCI)测试作为评估车载电子零部件电磁抗扰性能的核心手段,能精准模拟车辆实际工况中的线束干扰场景,也是产品满足 ISO 11452-4、GB/T 33014.4-2025 等国内外标准的必备检测环节,成为车载电子零部件研发、量产阶段的关键测试项目。


一

什么是大电流注入(BCI)测试




大电流注入(BCI)是一种针对车载电子零部件的传导抗扰度测试方法,核心是通过电流注入探头(一种专用电流变压器)将干扰信号直接诱导到被测设备(DUT/EUT)的线束中,通过调整测试干扰的频率、强度等参数,评估被测部件在电磁干扰环境下的工作稳定性。

该测试为非侵入式检测,无需破坏线束或更改被测设备设计,测试可重复性强,且相比电波暗室的辐射抗扰度测试,成本更低、效率更高,是车载电子零部件电磁兼容测试的核心方法之一。

二

大电流注入测试的工作原理



BCI 测试的核心原理是利用电流注入探头这一互感器,将射频干扰信号感应至被测线束,再通过监测钳实时捕捉线束实际感应电流,模拟车辆工况中线束耦合电磁干扰的实际场景。

测试过程中,电流注入钳相当于第一电流变换器,被测线束作为第二电流变换器,射频干扰信号经注入探头耦合后转换为射频电流,主要以两种方式流经线束并进入被测设备连接端口,对应不同的测试频段:

1.共模方式(CBCI):电流通过参考地回流,主要应用于30MHz~400MHz 的高频测试,模拟空间辐射耦合到线缆屏蔽层的干扰场景;

2.差模方式(DBCI):电流通过被测线束以外的其他线束回流,主要应用于0.1MHz~30MHz 的低频测试,模拟 CAN 总线、电源线等线束间的耦合干扰。

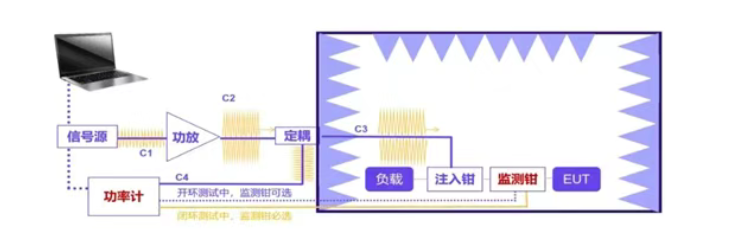

核心测试设备包含信号源、射频功率放大器、电流注入钳、电流监测钳、功率计、负载等,其中监测钳在开环测试中为可选配置,在闭环测试中为必备配置,用于实时监测线束中感应电流的实际值,保证测试精度。

三

大电流注入的两种核心测试方法

BCI 测试主要分为替代法和闭环法两种,二者均需先完成系统校准,再执行正式测试,核心差异体现在测试控制方式、线束布置、探头使用等方面,适配不同的测试需求和标准要求。

1

替代法:开环测试,

高效适配批量检测




替代法是基于前向功率的开环测试方法,也是多数车企量产检测中常用的方法,核心以前向功率作为测试基准参数:

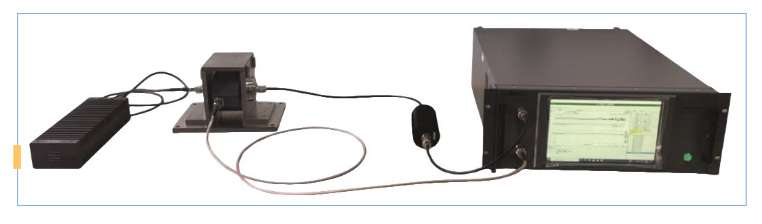

1.测试前,通过校准夹具完成系统校准,根据目标测试电流等级,调试并记录功放输出的前向功率;

2.正式测试时,直接按照校准确定的前向功率参数,向被测设备线束施加干扰信号;

3.全程记录校准和测试阶段的前向功率、试验电流等级,无需实时监测电流,测试效率更高。

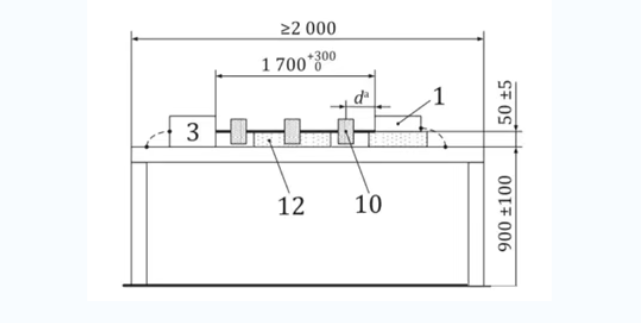

实操要点:测试线束长度为 1700mm,注入钳需在距被测设备接插件 150mm、450mm、750mm 三个位置分别测试,一般无需使用电流监测钳。

2

闭环法:闭环控制,

精准适配高要求测试




闭环法是基于实时电流监测的闭环控制方法,测试精度更高,适配对电磁抗扰要求严苛的核心车载部件(如 ABS、ESP 控制器):

1.测试前完成 RF 干扰信号校准,经射频功率放大器将信号放大至预设等级;

2.正式测试时,通过电流注入探头将干扰信号注入线束,同时通过电流监测钳实时测量线束中的实际电流值;

3.将实测电流值与目标值对比,动态调整功放的信号电平输出,直至实测电流达到预设目标值;

4.若功放输出功率达到校准功率的 4 倍,实测电流仍未达标,则停止加大功率,判定测试工况无法实现。

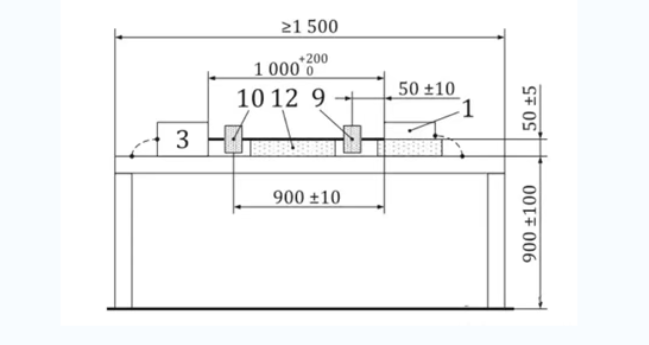

实操要点:测试线束长度为 1000mm,注入钳需在距被测设备接插件 900mm 位置测试,电流监测钳需固定在注入钳 50mm 处,为必备配置。



四

大电流注入测试的实操注意事项



BCI 测试的结果受测试参数、环境、时长等多种因素影响,为保证测试的充分性、准确性,同时避免损坏被测设备和测试仪器,实操中需重点关注以下三点:

01

选择适配的测试电流

测试电流需大于被测电路的额定工作电流,既能充分模拟车辆极端工况下的强干扰场景,保证测试结果的参考性,又能避免因电流过小导致测试不充分,同时防止电流突增对电路造成冲击损坏。

02

合理确定测试持续时间

测试持续时间指干扰电流注入线束的时长,需结合被测电路的热耗散能力综合设定。若测试时间过长,电路易因持续受扰产生过热,不仅会影响测试结果的准确性,还可能导致电路元器件烧毁;一般单频点驻留时间不低于 1s,保证被测零部件有足够的功能响应时间。

03

严格控制测试环境

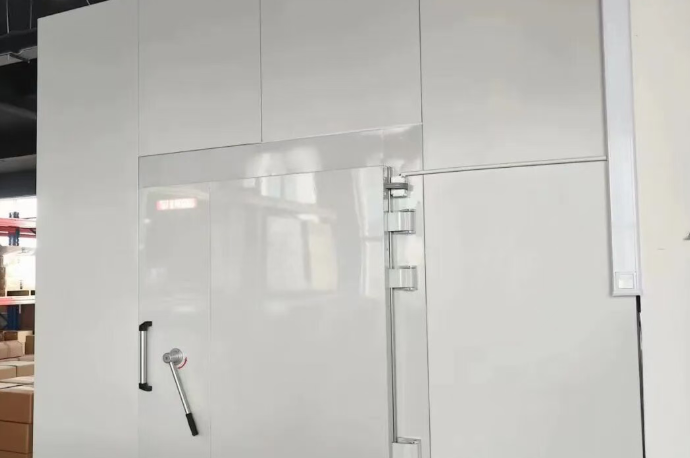

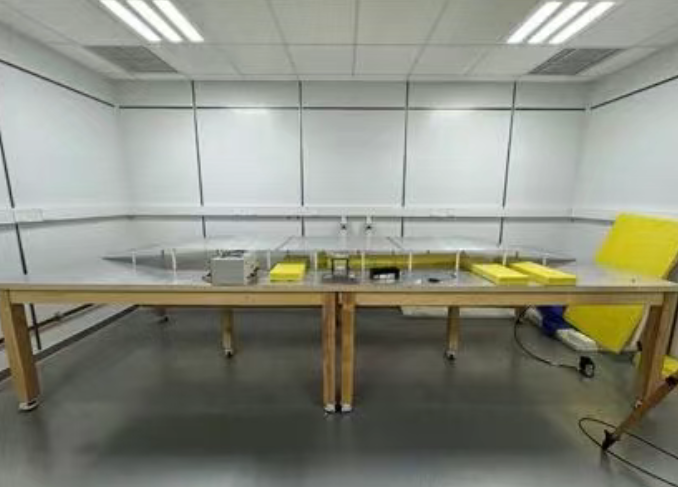

BCI 测试需在电磁屏蔽室内进行,避免外界电磁信号干扰测试结果;同时需保证测试设备(信号源、功放、探头等)的工作稳定性和校准精度,严格控制测试环境的温度、湿度等参数,减少环境因素对测试电流、信号耦合的影响。

五

BCI 测试的行业发展趋势


随着车载电子技术的发展,BCI 测试的标准和方法也在持续升级,2025 版 GB/T 33014.4 将原 “大电流注入法” 升级为 “线束激励法”,把测试频率范围下探至 100kHz,填补了新能源汽车 48V 轻混、高压电动系统低频干扰测试的空白;同时新增管状波耦合器(TWC)法,将测试频段拓展至 400MHz~3GHz,弥补了 BCI 在高频段(5G、车载雷达、V2X)测试效率低的短板。

未来,BCI 测试将与 TWC 测试互补,形成覆盖 0.1MHz~3GHz 全频段的车载线束抗扰度测试体系,更好地适配智能网联汽车的电磁兼容测试需求,成为保障车载电子系统稳定性和行车安全的重要技术支撑。


来源:电磁兼容之家
