为什么这个电压抬升电路不好用？续集

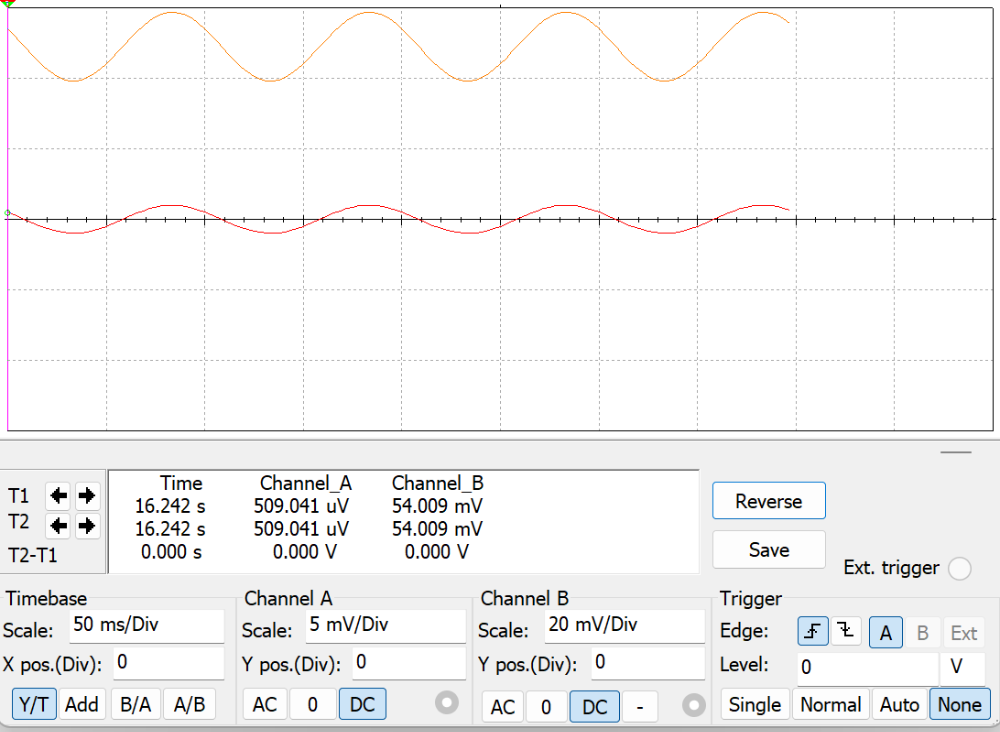

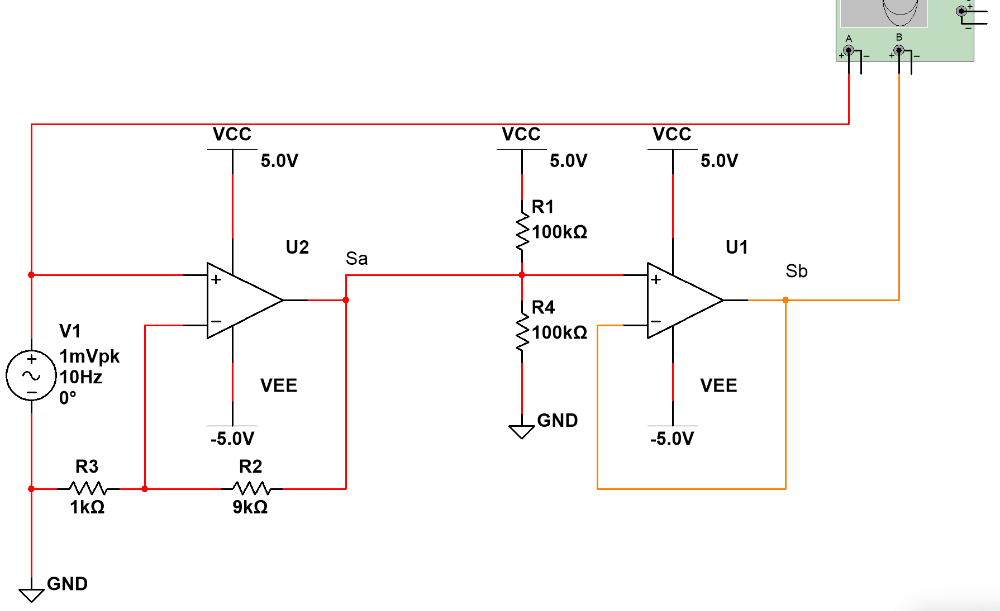

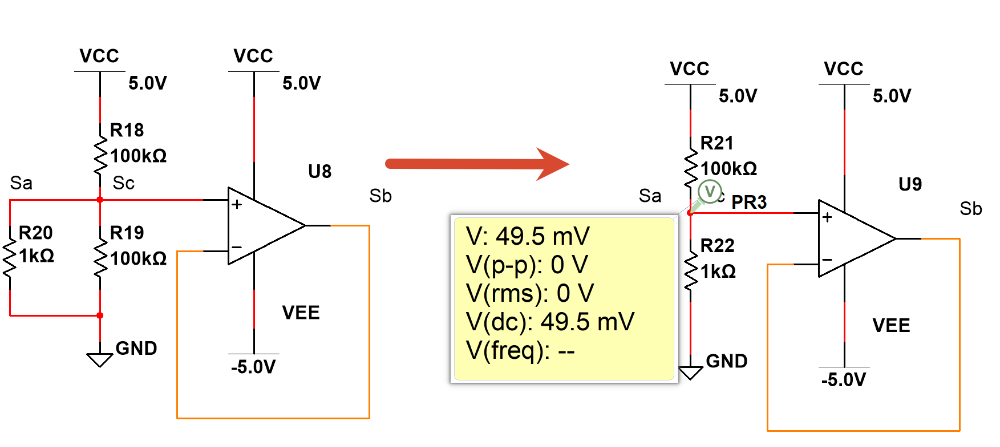

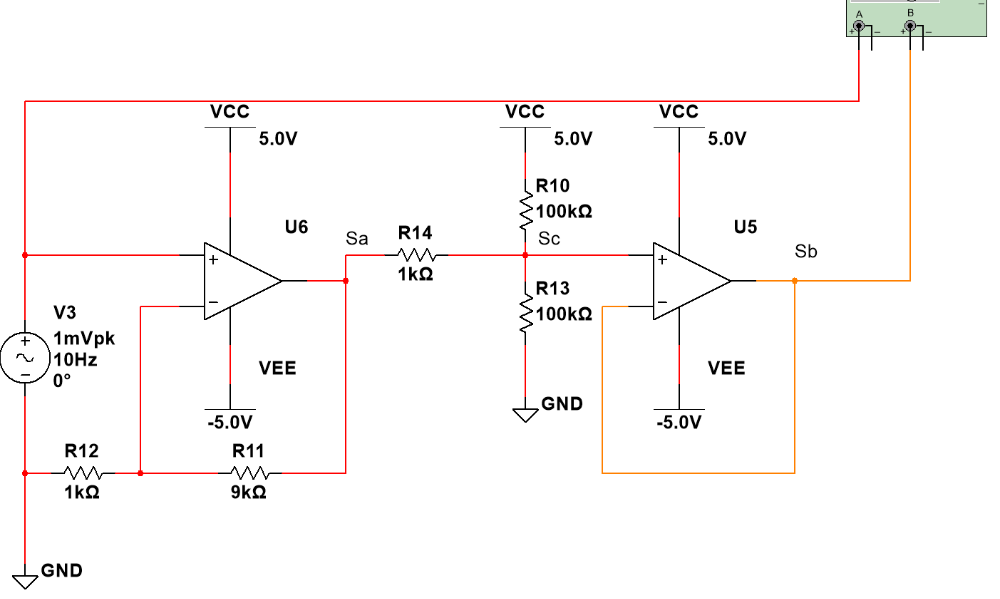

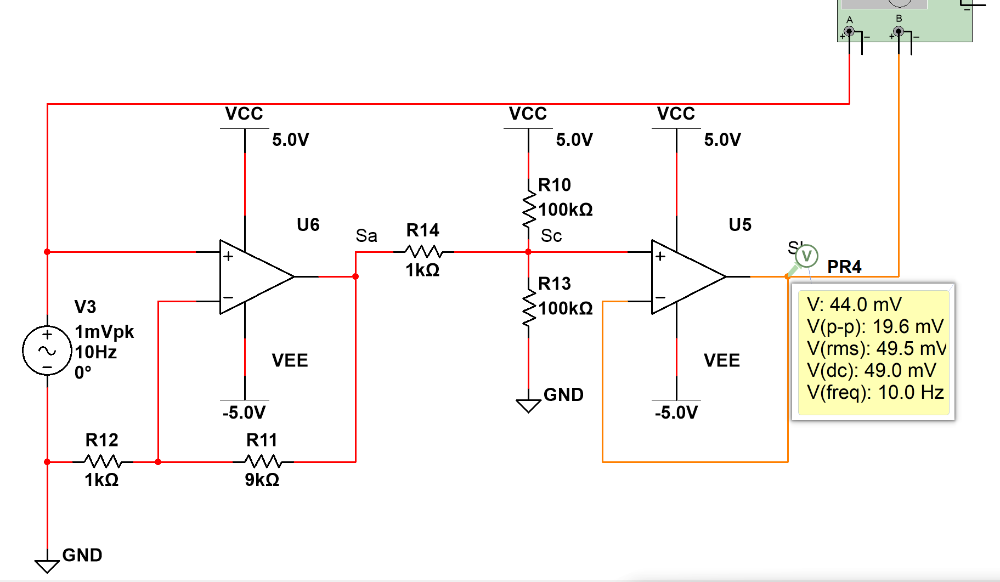

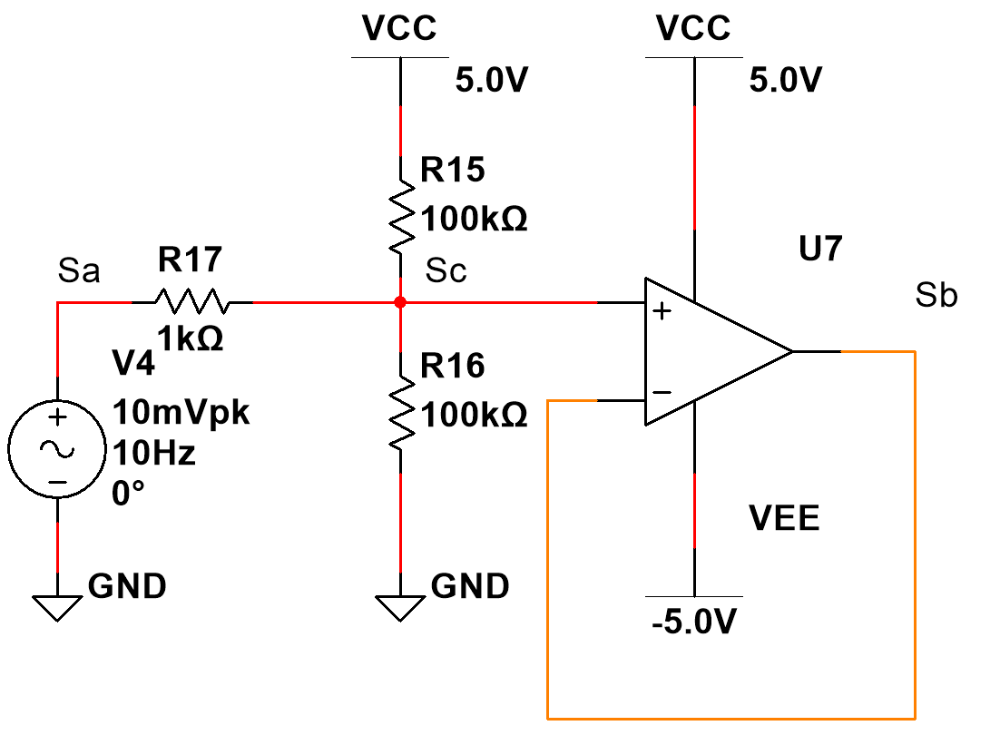

书接上回，还是图1电路，学员想把U2放大后的双极性信号给调理成单极性信号，在上篇文章《为什么这个电压抬升电路不好用？第1集》中，我们分析了图1失效的原因，学员认为这个电路电压抬升不上去的原因是R1、R4的分压节点直接与前面电路连接了，因此他又提出另一种方案。学员在U2的Sa和R1R4电阻之间放了1kΩ电阻（R14），用来隔离前后级电路，如下图2所示。下图3是仿真结果，结果有了巨大突破，Sb的电位被抬升了，但是只抬升到大约50mV，远远低于同学预期的2.5V（学员人文应该抬升到R1和R4对5V分压后产生的2.5V），这又是怎么回事呢？图2的等效原理图如下图4所示，具体原理在《为什么这个电压抬升电路不好用？第1集》中有详细说明。而当我们忽略信号源，只看电压抬升电路时，图4又可以简化成下图5，图5中，输入到跟随器的信号，其实是5V在100kΩ与1kΩ上分压的结果，从图5中看，实际抬升的电压只有49.5mV，图5分压的结果与图6的仿真结果一致，证明了前文分析的正确性。那么问题来了，这个让人恼火的电压抬升电路究竟应该怎么做呢？
