FLUENT降阶模型(ROM)完整演示案例

3月前浏览640

正文共: 1464字 13图     预计阅读时间: 4分钟

1 前言

ANSYS Fluent中的降阶模型(Reduced Order Model, ROM)是一种基于高保真计算流体力学数据构建的低维近似框架,旨在以极小计算代价复现全阶模型的关键流动特征。其核心思想是数据驱动与投影降阶:首先通过参数化全阶仿真收集一系列流场快照,利用本征正交分解提取最优正交基模态,将高维流场表示为少量模态系数的线性组合。针对参数变化,Fluent ROM Builder提供径向基函数、高斯过程或神经网络等响应面技术,建立输入参数(如边界条件、几何变形)与模态系数之间的映射,由此构成静态ROM,可在毫秒内返回任意参数组合的稳态场及积分量。需要指出的是,ROM本质上就是一种近似模型,因此其计算结果需要在一定准确度范围内被接受。
上一期我们对ROM的操作过程进行了详细梳理,今天我们用一个具体的案例来进一步演示ROM的全过程。

2 建模与网格

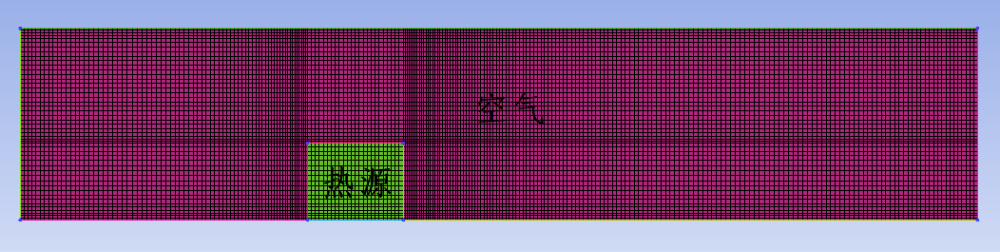

为了减少计算量,我们以2D模型来演示。创建如下的二维平面模型并划分四边形结构化网格,问题的本质是研究计算域的温度场与热源、空气流速的关系。



3 求解设置

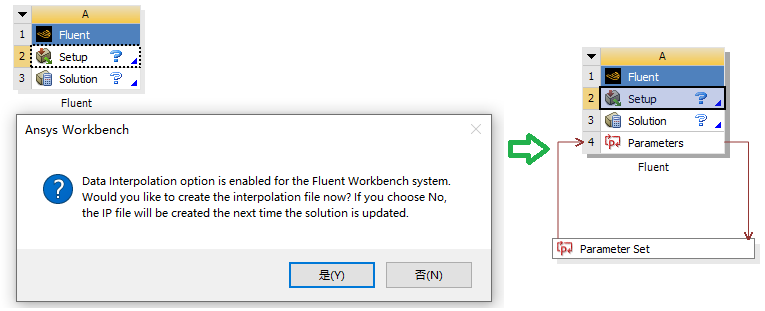

我们知道,ROM的分析过程可以分为两大部分,第一部分是生成ROM,第二部分是使用ROM。注意,这两部分都可以在workbench进行操作,因为生成ROM是必须要用到workbench的ROM builder的。不过,FLUENT求解器自身的设置可以不在workbench开展,设置完成后直接导入workbench也行。本案例我们采用后者,笔者还是不太习惯workbench里面操作Fluent。
第一部分:生成ROM

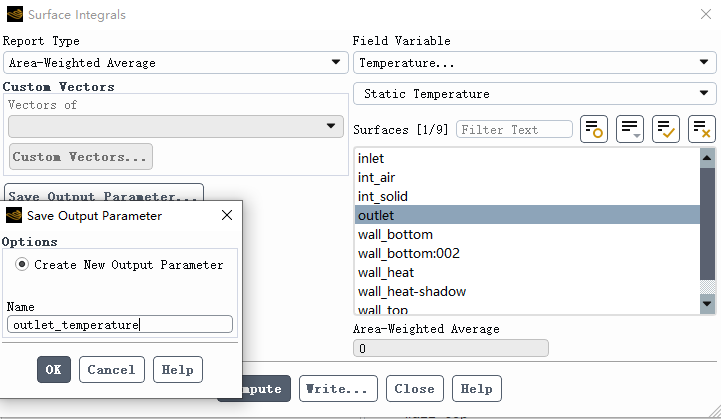

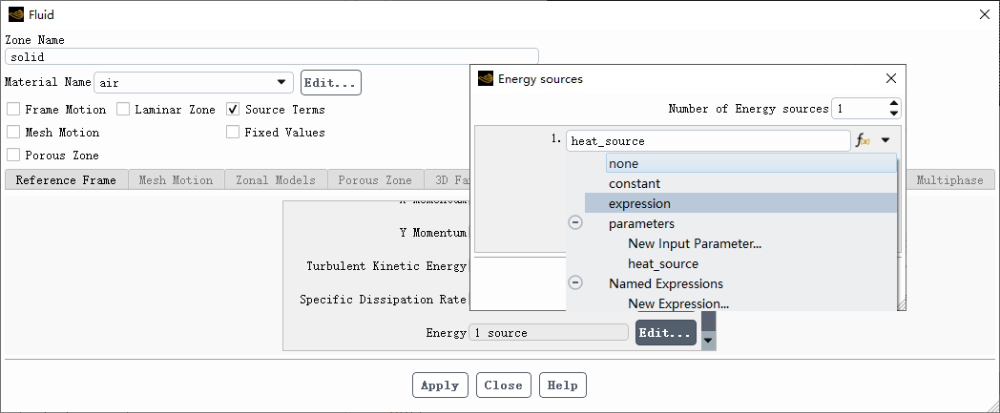

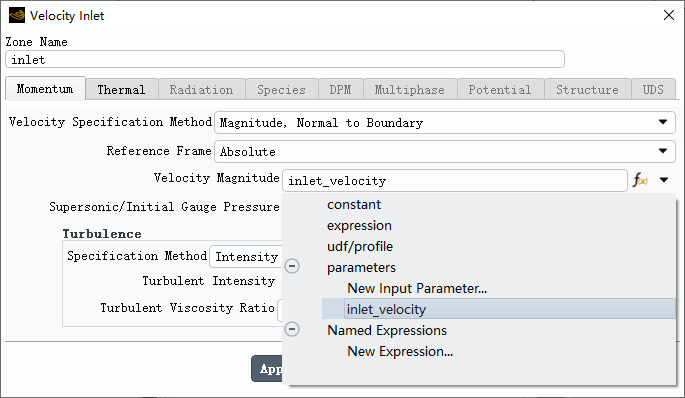

首先,我们在FLUENT里面进行必要的设置,包括模型选取、边界条件、物性参数等。但是,必须要有输入参数input parameter和至少一个输出参数output parameter。本案例,我们选择入口速度和热源体积功率密度作为输入参数,出口平均温度(面积平均)作为输出参数。






基础设置完成后,通过TUI打开ROM。
define/models/addon-module/11

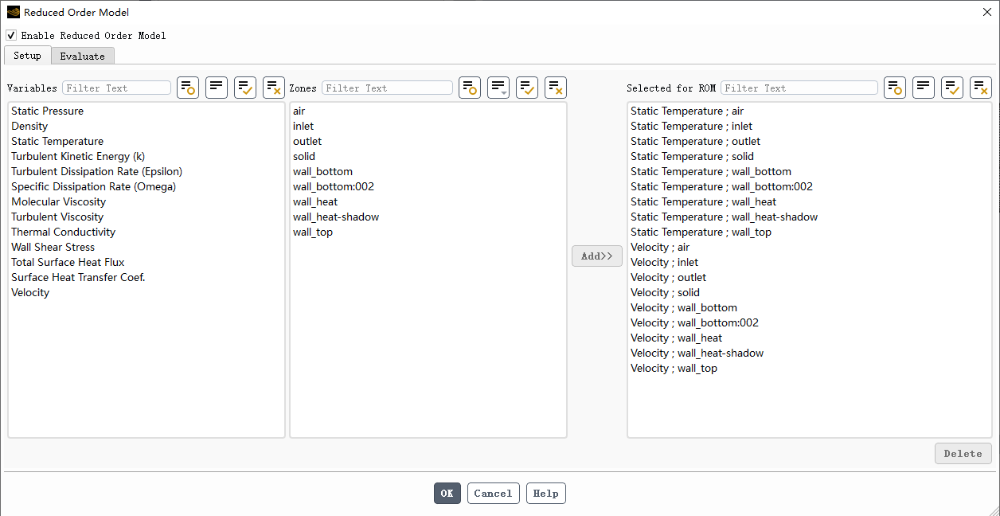

打开ROM后,选择关心的变量和区域,需要着重指出的是,对于三维问题通常会创建一些辅助的面来显示云图,需要先创建这些面,然后加入到ROM的区域中。


设置完成后,保存好case和dat。
然后,在workbench里面导入上述case和dat,可以看到导入的case是自带参数的。


接着,双击workbench的3D ROM,生成ROM框架。

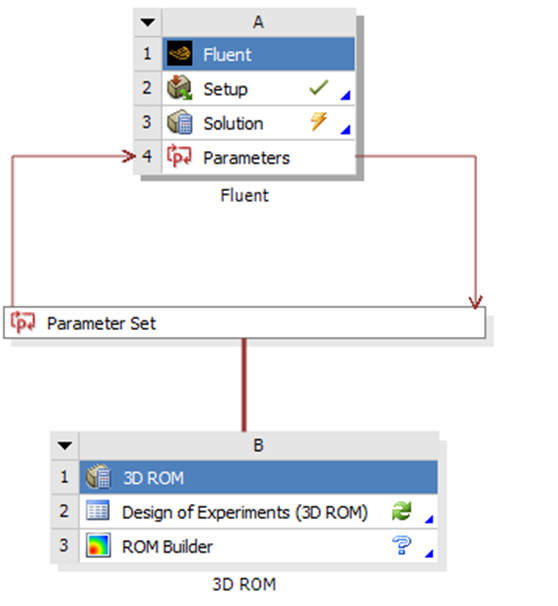

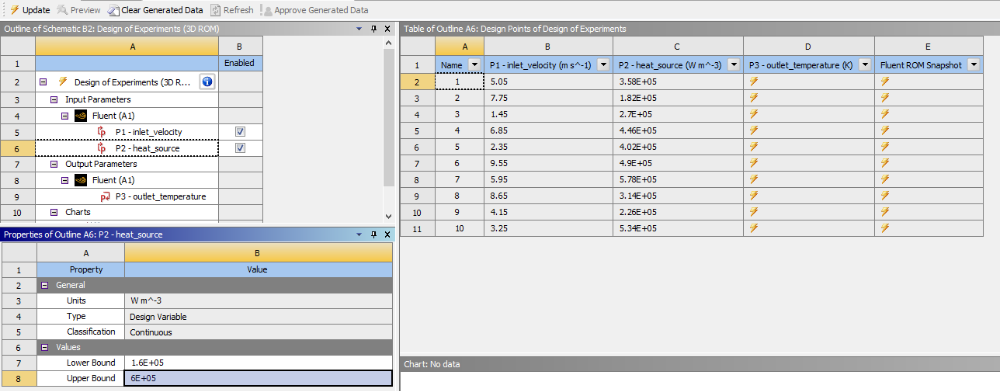

双击3D ROM的实验设计,进入参数设置界面,(进入之前先update一下FLUENT,这样后面才可以preview设计点)。这里主要是输入参数的上下限设置,可以通过preview来查看设计点,设计点的数量通过3D ROM的样本数number of samples来设置,本案例我们设置10个样本数。设置好后,点击update进行设计点的计算,计算时间就看设置的样本数、计算机配置等如何了。总结而言,这一步是为ROM builder提供样本。

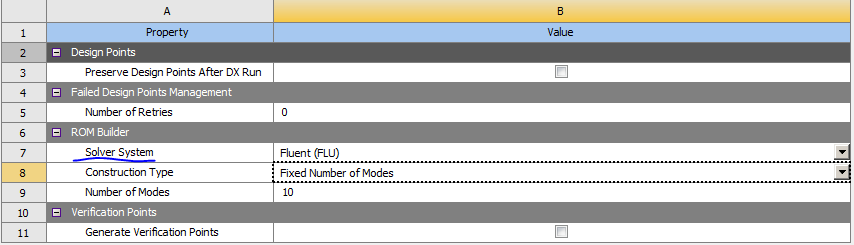

所有设计点求解完成后,就可以对ROM builder进行update了,如果无法update,可能需要先手动选择一下求解器类型,如下图。

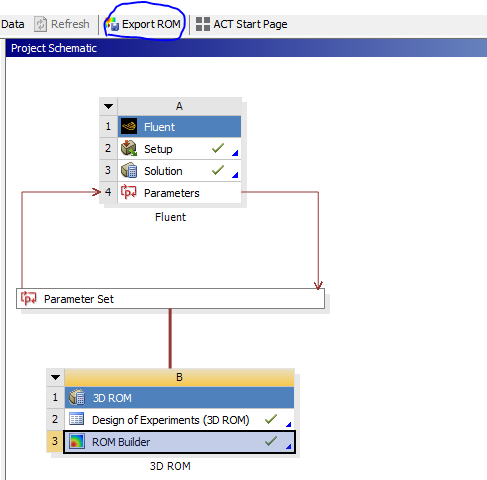

完成update后,可以导出ROM,格式romz,需要在workbench的FLUENT导入使用。



第二部分:使用ROM

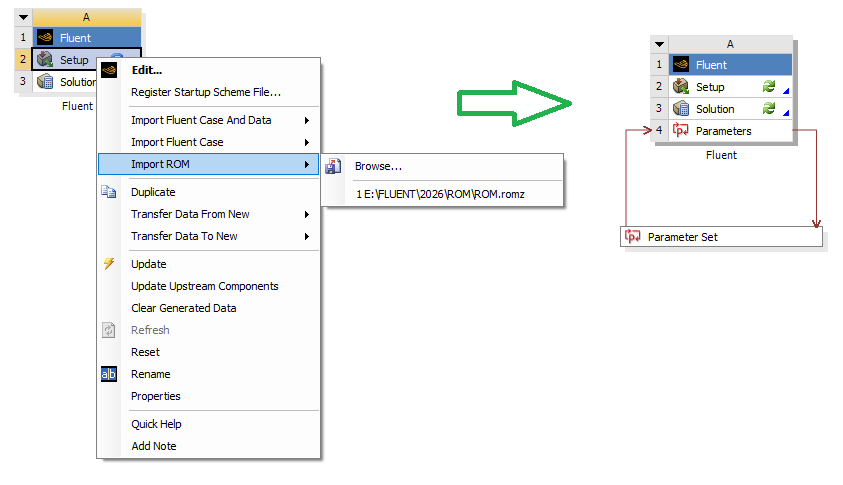

在workbench打开FLUENT,选择导入ROM。

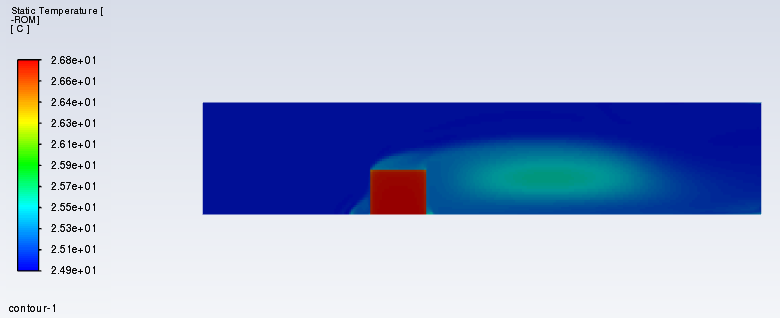

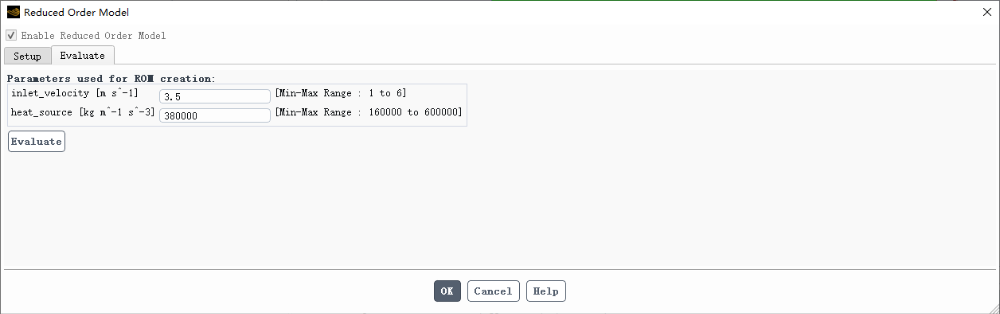

进入FLUENT,就可以在model的ROM里面设置输入参数,然后点击Evaluate就可以迅速获得某个输入参数下的结果。注意,所有结果都是ROM之前设置的变量。
