人形机器人关节散热-从荣耀"闪电"破纪录夺冠说起

仿真圈

2月前浏览197

作者 | 仿真社仿真秀专栏作者

首发 | 仿真秀App

荣耀机器人，2026北京亦庄人形机器人马拉松杀出的黑马，以50分26秒夺冠并打破人类纪录。

闪电机器人为什么能引起这么大轰动？一个关键因素是其热管理，首先搭载了机器人微泵液冷系统，让其在高速奔跑下关节依然维持在较低的温度，在全程马拉松中未出现高温引起的热故障。

人形机器人在高速奔跑或高负荷运转时，其关节电机效率不足10%，超过90%的电能会转化为废热。如果散热不畅，极易导致电机扭矩衰减、控制精度下降甚至直接宕机。机器人散热实际主要给关节散热，关节散热技术以风冷和自然散热为主。

当别家机器人还在这样给关节喷冷剂，装冰块的时候，“闪电”直接来个掀桌子技术-微泵液冷技术。

核心散热技术构成

具体而言，“闪电”机器人的散热技术路线由以下四大核心单元构成：

核心热源直触：仿生毛细血管式微流道液冷环路

该设计颠覆了传统的“外壳贴散热片”模式，将液冷管道像人体毛细血管一样，直接嵌入主力电机的定子绕组内部，实现热源零距离热交换。热量刚从铜绕组产生即被带走，从源头阻断积聚。同时，采用高绝缘、高比热容的定制冷却液与航空级合金液冷环，管路全域覆盖关节电机、减速器及算力芯片三大发热点。

动力心脏：高速悬浮微泵

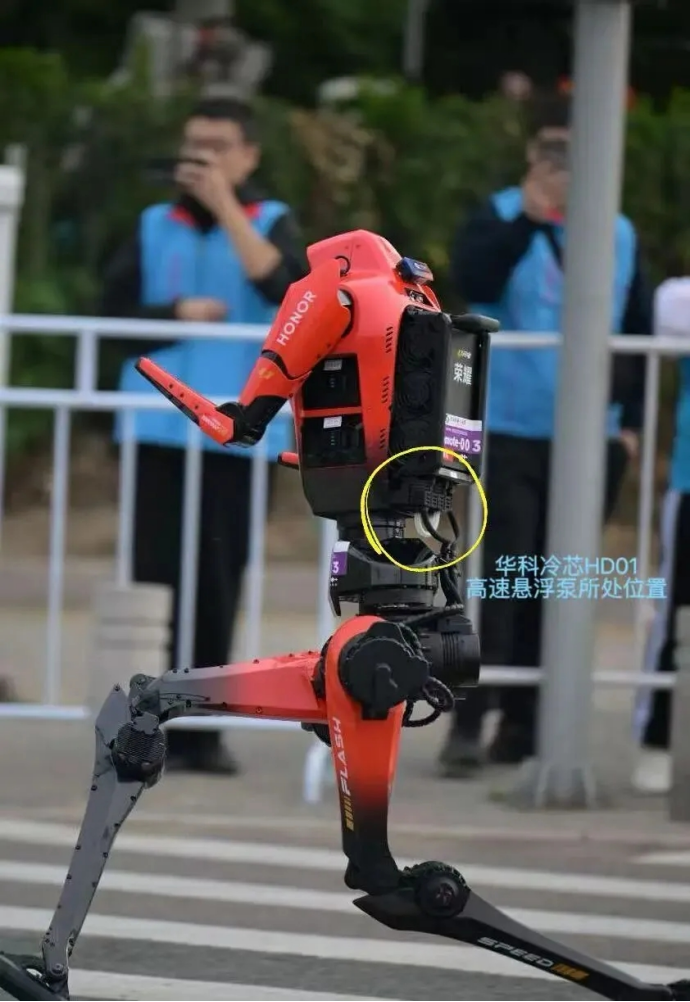

作为液冷系统的核心部件，“闪电”搭载了由华科冷芯提供的HD01高速悬浮微泵。该泵采用液磁耦合悬浮技术，转子全自由度无接触悬浮，转速突破2万转/分钟，流量高达6L/min，换热效率是传统风冷的10-50倍。此外，它极致轻量（重量不足100g），且能耐受500G的瞬间冲击，确保机器人在奔跑颠簸或意外摔倒时散热系统依然稳定运行。

换热终端：背包集成式高效散热器

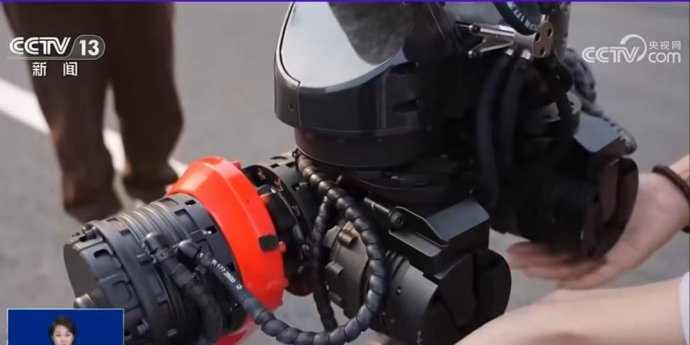

“闪电”背部集成了电池仓与核心散热终端（小书包）。微泵所在位置，该系统采用复合散热架构，内部包含三风机风冷与液冷散热器。通过参考人体背部汗腺分布的仿生热流设计和分布式散热鳍片，结合奔跑时的迎面风辅助，大幅提升了外排散热效率。

智能调控：动态热管理算法

机身部署了数十个温度传感器，实时采集各部位数据。系统基于步态算法预测下一步运动的产热量，提前调节冷却液流速和风机转速，实现“未热先调”。这一机制不仅将温控精度控制在±1℃，还能在散热效率与能耗间找到最优平衡，避免额外耗电导致续航暴跌。

得益于这套高度集成的微型化液冷方案，“闪电”机器人在连续奔跑10公里后，四组主力电机的最高温度仅维持在31.5℃左右，远低于60℃的行业安全阈值，成功克服了长距离竞速中的过热瓶颈。

但是我们也应理性看到，“闪电”虽好，但这是为跑步而开发的，其中搭载的液冷系统几乎没有量产的可能。此设计过于冗余，微泵系统采用的亦是保守的设计，成本昂贵到和整机差不多！

机器人散热，既要考虑到实际效果还要兼顾成本与量产可能性。对于热设计工程师而言，在“闪电”这类极致方案之外，还有更多需要权衡和关注的技术维度。

热设计工程师的“工具箱”：超越液冷的深度技术细节

热界面材料（TIM）：决定散热效率的“最后一毫米”

在芯片与散热器之间，即使存在微米级的空气间隙，热阻也会急剧上升。热界面材料（TIM）正是填平这些“鸿沟”的关键。石墨烯-金属纳米复合材料、液态金属微滴TIMs等新型材料的导热系数可达5-10 W/m·K，将界面热阻降低40%-50%，使芯片结温下降8-12℃[5]。对于关节电机，导热绝缘膜（导热系数5.0W/m·K，耐压>9000V）则同时承担了绝缘与导热双重使命。TIM的选型直接影响整机的热阻网络和最高温度点，是热设计中不容忽视的细节。

相变材料（PCM）与热管：实现“削峰填谷”的均温大师

当电机短时过载，热量瞬间爆发时，相变材料（PCM）能像海绵一样吸收大量潜热，延缓温升。例如，石蜡基PCM可将核救灾机器人电机驱动器的工作时间延长一倍以上。石墨烯相变材料（G-PCM）则结合了高导热与高储热特性，实现动态热平衡[1]。而微型热管与均温板则擅长在紧凑空间内快速“抹平”热点。关节内置直径0.3cm的微型热管，其散热效果相当于5cm厚的实心铝块，能在1秒内将局部热点温差导致的精度损失从±0.5mm压缩至±0.1mm[2]。

高导热结构材料与3D打印：从“承载”到“导热”的融合设计

结构件本身也可以成为散热器。石墨烯复合铜基板、金刚石铜复合材料、氮化铝陶瓷等高导热材料，正被用于制造关节的导热底座和壳体，导热效率较传统材料提升40%-80%[5]。3D打印技术则允许设计师突破传统加工限制，制造出具有复杂多孔骨架和嵌入式微流道的结构，散热面积可增加30%，重量减轻45%，实现拓扑优化与热性能的最大化。

AI驱动的智能热管理

散热设计也需要“治未病”。在电气层面，采用GaN（氮化镓）或SiC（碳化硅）功率器件替代传统硅基MOSFET，可将开关损耗降低80%，体积缩小60%，从源头减少发热[1]。在机械布局上，将电机与减速器采用“并联布局”而非完全嵌套，可以增加有效散热表面积，改善热量导出路径。

在物理样机制作前，计算流体动力学（CFD）与有限元分析（FEA）仿真已成为热设计的必备工具。通过仿真，可以精准模拟人形机器人舵机在峰值扭矩短时过载（C1）、额定连续运行至热平衡（C2）和动态步态循环负载（C3）三大典型工况下的温度场[10]。案例显示，CFD仿真优化工业机器人控制器的散热翅片，可使散热器体积减少37%-47%，同时温度降低26%-30%。这不仅能压缩试制成本，更能系统性地避免热失控风险。

未来的散热系统将是“聪明”的。基于机身传感器网络和AI预测模型，系统可以提前5秒预测热负荷曲线，动态自适应地调整冷却液流量（50-250 mL/min）和风扇转速，在保证散热的同时将能耗降低25%-30%[2]。这标志着热管理从预设的静态方案，进化为可感知、可预测、可优化的动态智能系统。

工程师视角：热设计是一个多目标优化问题，需要在散热性能、系统重量、能耗成本、可靠性与寿命之间取得最佳平衡。液冷虽强，但风冷、热管、PCM、高导热材料的组合拳，往往是更具性价比和可量产性的选择。

行业趋势与市场展望：热潮下的冷思考

市场规模与头部玩家布局

人形机器人产业正进入加速期。中航证券报告指出，2026年是人形机器人从小批量订单走向规模化量产的关键元年[3]。预计到2029年，全球机器人市场规模将超4000亿美元，其中散热模块占比约12%-15%，2025年细分市场预计达480-600亿美元。

头部企业的技术路线呈现出差异化竞争态势：

企业	技术方案	特点与应用
特斯拉	冷却液直触芯片 + 模块化散热单元	追求极致集成度，Optimus GPU满载温度≤70℃
波士顿动力	油冷方案 + 动态热管理策略	高动态运动下温升控制精度±2℃，可靠性高
宇树科技	全身液冷循环 + 轻量化均温板	四足机器人海外市占率超15%，注重轻量化
优必选	热管 + AI温控算法	Walker X在高温环境续航提升20%
飞荣达	石墨烯-铜复合基板 + 相变液冷	适配华为盘古机器人，功耗降低15%

量产挑战：成本、供应链与标准化

尽管前景广阔，但人形机器人散热系统的大规模量产仍面临严峻挑战。最直接的拦路虎是成本。液冷系统的成本通常是风冷方案的3倍，高端散热模组可能占到机器人总成本的18%-25%[1]。这对于追求商业化的消费级或商用级机器人而言，是必须跨越的门槛。

供应链瓶颈同样突出，例如高精度谐波减速器全球产能有限，国产化率不足40%。此外，行业缺乏统一的热管理测试标准，关节在疲劳状态下的散热指标尚无共识，这为产品一致性和可靠性评估带来了困难。

技术演进方向

综合来看，机器人热管理技术正在沿着几个清晰的方向演进：

（1）从经验设计到数据驱动：CAE仿真将替代大量样机实测，成为设计闭环的核心。

（2）从被动散热到智能温控：集成传感器与AI算法，实现动态、自适应的热管理策略。

（3）从单一冷却到混合架构：液冷、风冷、热管、PCM等技术根据场景协同工作。

（4）技术跨界融合加速：消费电子（如手机微泵液冷）、航空航天领域的先进散热技术正快速向机器人领域迁移。

核心洞察：液冷系统成本是风冷3倍，高端散热模组占总成本18%-25%，这才是量产最大的拦路虎。下一阶段的竞争，不仅是散热性能的比拼，更是成本控制能力、供应链整合能力和工程化落地能力的综合较量。

机器人散热没有“银弹”，荣耀“闪电”的液冷方案展示了一种技术上限，而真正的工程艺术在于，如何在成本、性能、可靠性的铁三角中，为每一个特定的机器人产品找到那个最优解。
