RSight（无量）功能篇：数据可视化之 三维数据及仿真数据可视化

｜Introduction

模块全面适配STL、IGS、UGrid等主流三维模型格式，无需格式转换与额外插件，加载速度稳定，可支持大型网格模型的流畅查看，用于工程文件查阅与模型校验。

不同格式模型查看各有侧重：STL格式为常用三维模型交换格式，可清晰展示模型几何轮廓，支持自定义模型颜色、透明度，可选择是否显示网格线与边界框，适配跨软件模型查看场景；UGrid格式可展示体网格信息、查看网格点数量、单元数量及网格尺寸范围，支持线框显示与边界信息查看，为模型校验提供基础数据。

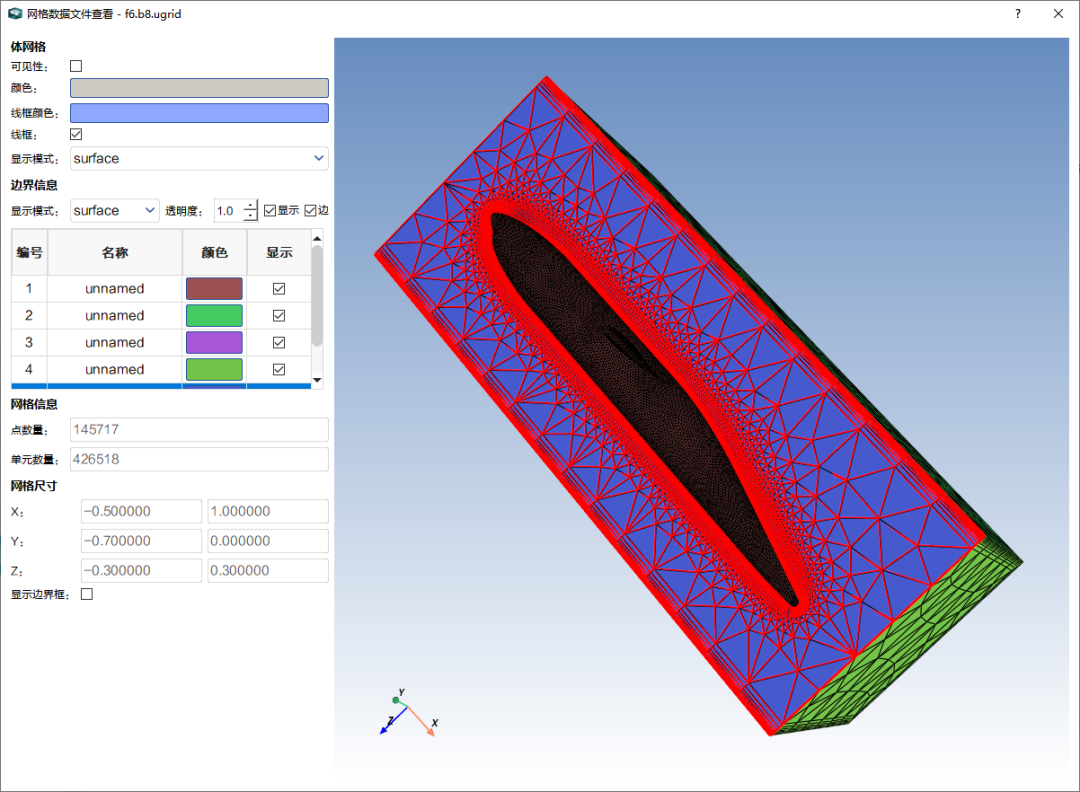

< UGrid格式网格模型查看界面 >

模块全面适配CGNS、VTK等主流仿真输出格式，覆盖流场等常见仿真类型，可呈现仿真数据的空间分布与变化特征，帮助科研人员解读数据规律、核对仿真结果，无需额外借助第三方软件。

VTK格式流场数据文件查看时，界面可配置全局参数，支持显示网格线、边界框，可自定义物理量显示范围与色卡（如jet色卡），支持切片功能，可添加切片、移动切片位置、实现切片扫掠，通过切片可清晰查看流场不同截面的分布情况，适配三维流场内部细节查看需求。

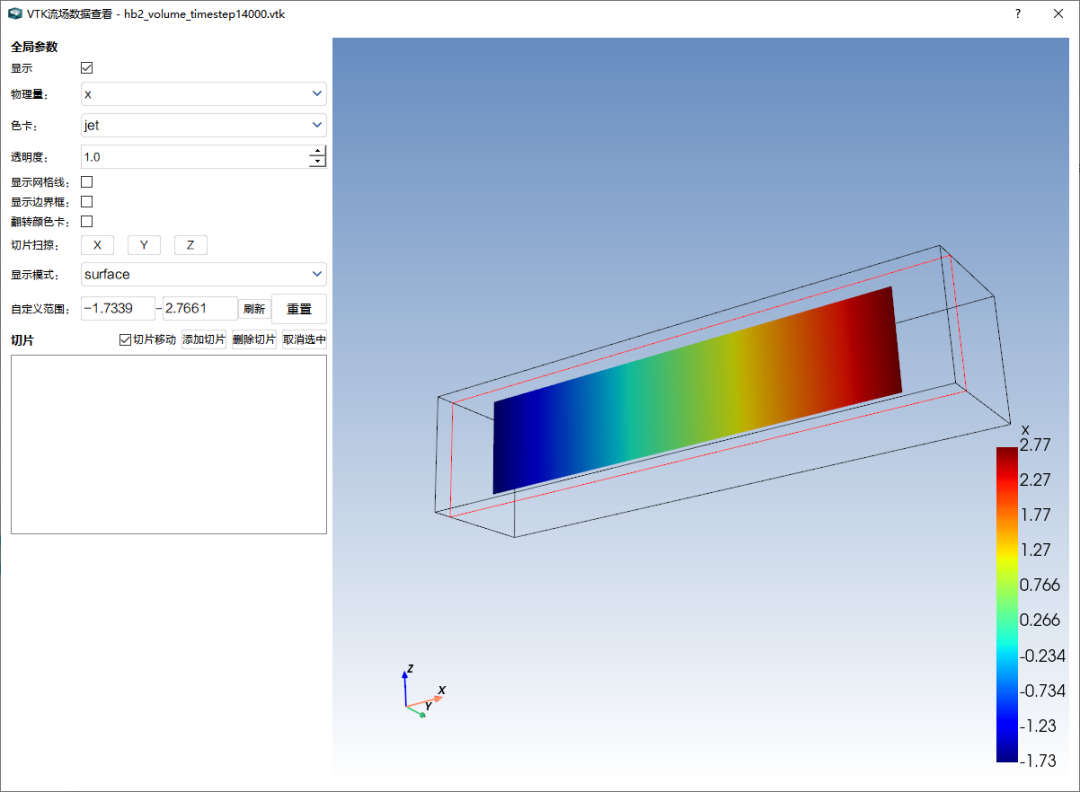

< VTK格式流场数据查看界面 >

CGNS格式文件查看时，支持自定义背景颜色、模型颜色与透明度，可选择是否显示网格线与边界框，加载后可查看模型整体形态，用于仿真模型的基础查看与校验。

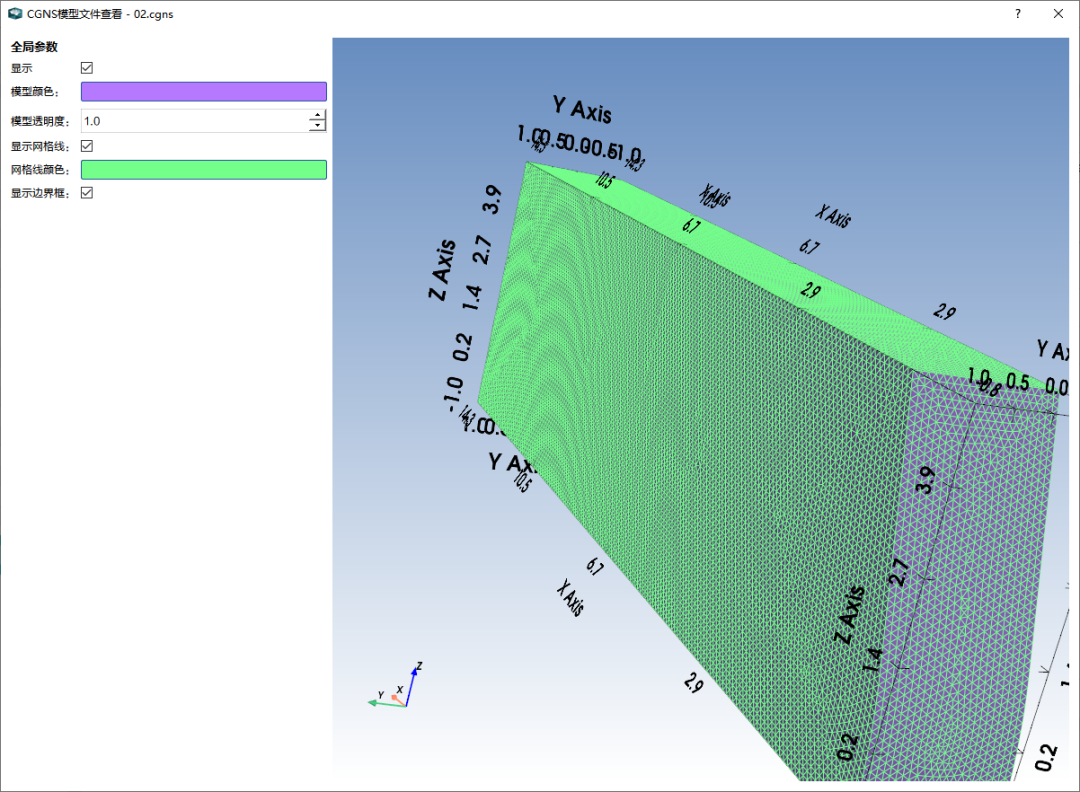

< CGNS格式模型文件查看界面 >

模块不仅支持三维CAD与仿真模型文件的可视化，还可适配多种工程相关文件格式，包括文本文件（txt）、表格文件（csv、xlsx）、文档文件（docx、pdf）、图像文件（jpg、png、gif）等，实现各类工程文件的统一查看与管理。文本文件可直接打开查看内容，表格文件可展示结构化数据，图像与动态图（gif）可直接预览，无需切换至第三方软件。

< 多格式文件查看示例 - 文本 >

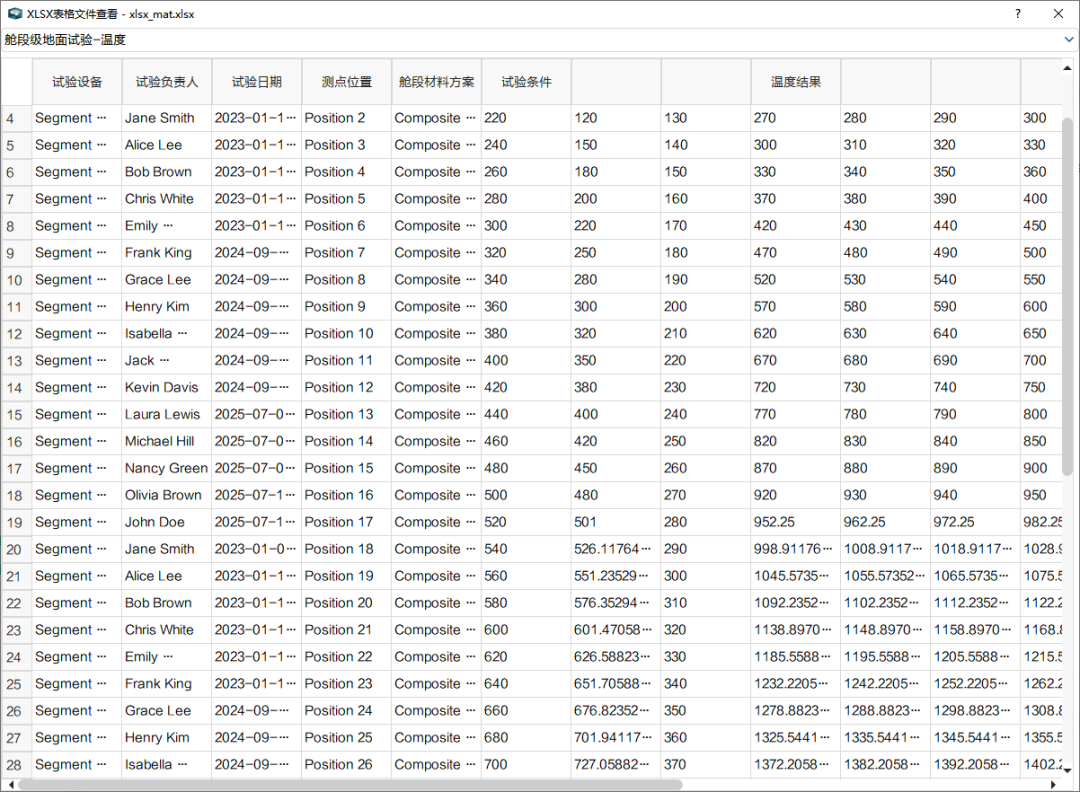

< 多格式文件查看示例 - 表格 >

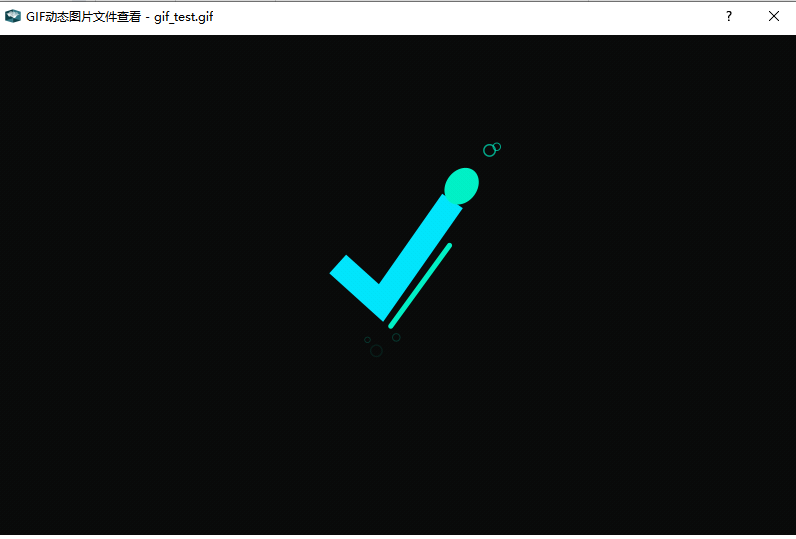

< 多格式文件查看示例 - 图像 >

查看器配置：可通过“扩展和二次开发”菜单下的“查看器管理”，对文件查看器进行配置，新增或删除文件后缀绑定，选择文件打开方式（弹窗打开、嵌入界面），适配不同场景下的文件查看习惯，确保各类格式文件均可正常加载与查看。

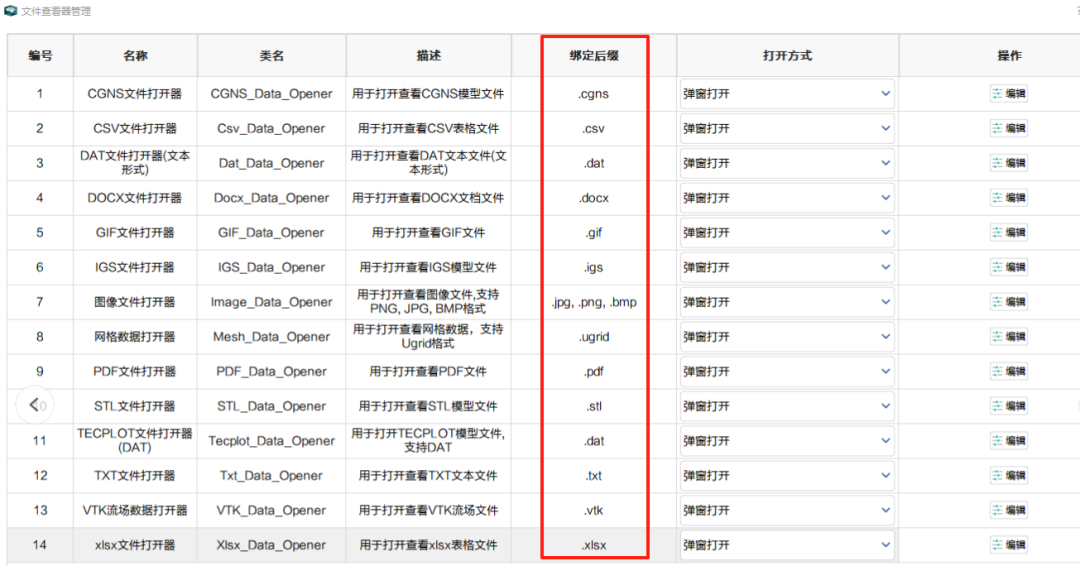

< 查看器管理配置界面 >

文件查看界面支持窗口关闭，对于网格类、流场类文件，可查看关键区域细节，适配工程文件精细化查阅与仿真结果核对场景；同时可通过查看器管理配置文件打开方式，提升文件查阅适配性。
