在金属材料失效分析的日常中,裂纹分析无疑是重中之重。而一提到“淬火裂纹”,很多热处理工程师可能都会眉头一皱。
那么,淬火裂纹到底是在什么时候产生的?它有哪些独一无二的特征?我们在实际生产中又该如何“避坑”?今天,我们就来扒一扒淬火裂纹背后的真相。
任何裂纹的形成,都离不开“力”的作用。金属材料失效分析的本质,往往也是对受力情况的深度剖析。淬火裂纹也不例外,它的诞生主要源于两种应力的叠加:
热应力: 淬火冷却过程中,零件表面和心部产生的巨大温度差。
组织应力(核心主力): 钢在冷却时,从奥氏体转变为马氏体所产生的体积变化。
我们在材料晶体学的微观世界里可以找到答案:奥氏体是面心立方结构,原子堆垛非常紧密(致密度为0.74);而马氏体近似体心立方结构,相对松散(致密度为0.68)。
这就意味着,在奥氏体向马氏体转变的过程中,材料的体积会膨胀!
以一根圆棒为例:在淬火冷却时,圆棒表面率先冷却,转变为马氏体,相当于在外层形成了一个坚硬的“固体铁箍”。紧接着,心部也开始冷却并转变为马氏体,体积随之膨胀。这种内部膨胀的趋势,会对已经形成的马氏体外壳产生巨大的扩张拉力。当这种向外的拉力超过材料局部的抗拉强度时,外壳就会被生生“撑裂”。
因为这种裂纹直接形成于淬火冷却及其伴随的相变过程中,所以得名“淬火裂纹”。

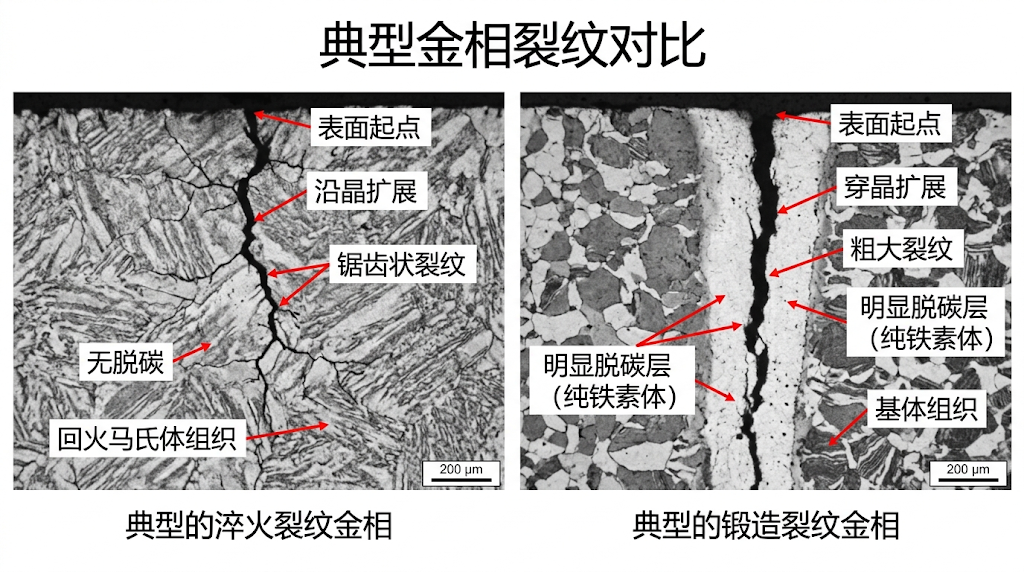

在显微镜下,淬火裂纹有着非常鲜明的“个性”,如下图对比:

形态特征:刚健有力,尾部尖细
在金相显微镜下观察裂纹截面,你会发现淬火裂纹通常走势刚健,尾部尖细且常带有断续状的小尾巴,主裂纹两侧往往还伴生着小的次生裂纹。
断口特征:沿晶断裂,伴有氧化物

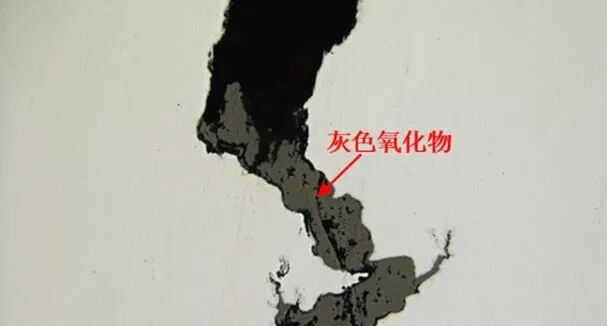

在扫描电镜下观察,断口通常呈现沿晶断口特征(也有少部分穿晶)。由于材料在淬火后通常会进行回火(例如调质钢通常在400-700℃回火),这个温度会引起裂纹内部氧化。因此,裂纹内常可见灰色的氧化物填充;断口的晶面上也会因为回火高温氧化,布满细小的凸起颗粒,显得并不光滑。
核心判据:裂纹两侧无脱碳!
是否脱碳,是区分“淬火裂纹”与“锻造裂纹”的黄金标准。
大多数中碳合金钢的马氏体转变开始点(Ms点)在300℃以下,后续的回火温度也不足以让碳元素大量逃逸,因此淬火裂纹两侧没有脱碳现象。
相比之下,锻造裂纹产生于淬火之前的高温阶段。高温下,侵入裂纹的空气会消耗掉两侧的碳,导致碳含量降低,淬火时无法形成马氏体,最终表现为裂纹两侧出现明显的纯铁素体脱碳层。
💡 破案小贴士:
如果你在裂纹两侧发现了严重脱碳,基本可以判定那是前序工序留下的锻造裂纹;但如果是二次淬火,第一次淬火产生的裂纹也可能在第二次加热时脱碳。所以,失效分析绝对不能生搬硬套,必须结合具体的工艺历史。
既然知道了机理是体积扩张带来的内应力,那为什么有的零件裂了,有的却完好无损?
答案在于:应力集中与材料自调节能力。
当零件内部或表面存在无法吸收、调节这部分应力的薄弱点时,裂纹就会在这些应力集中处爆发。常见的“导火索”包括:
设计不当:过小的过渡圆角;
加工缺陷:粗大的机械加工刀痕、划伤缺口、机械刻字处;
冶金与锻造缺陷:大块非金属夹杂物、带状偏析带、内部孔洞、锻造分模面及折叠缝。
补充一个冷知识: 含碳量低于 0.35% 的低碳钢极少出现淬火裂纹。这是因为低碳钢的Ms点温度较高,淬火产生的应力在较高温度下可以通过“自回火”效应得到有效释放。
了解了成因,对症下药就变得顺理成章。送上5条实用的防裂指南:
1. 谨慎选材与设计: 尽量避免使用临界淬火直径的原材料。完全淬透的零件,表面和中心组织转变存在时间差,极易引发纵向淬火裂纹。
2. 严控加热温度: 坚决避免过热或重复淬火加热!过热会导致奥氏体晶粒粗大,严重降低材料的抗断裂能力。
3. 消除前序隐患: 淬火前,必须严格排查并消除原材料或前序工序(如锻造、机加工)留下的隐患,如微裂纹、折叠、深刀痕和毛刺等应力集中源。
4. 优化冷却工艺: 选择合适的冷却介质,避免在马氏体转变的温度范围内冷却速度过快。
5. 及时回火(非常关键): 淬火后通常要求在 4小时内 完成回火!不要让热应力和组织应力在零件内部“久留”,防止其在自发调整中局部应力过大而引发开裂。
判定一条裂纹是不是“淬火裂纹”,结合材质和热处理工艺通常并不困难。真正难的,是找出引起这道裂纹的“元凶”。
在实际工程中,我们经常遇到这样的情况:发现裂纹时,零件已经完成了精加工,最初的起裂点(比如早期的锻造缺陷或加工伤痕)可能早就被切削去除了。线索似乎全断了。
但这正是失效分析的迷人之处。只要我们多一份坚持,去仔细搜寻周围残留的微小缺陷,去寻找同批次未加工的毛坯,去抽丝剥茧地还原工艺现场……那些隐藏在钢铁内部的蛛丝马迹,终究会让我们柳暗花明,还原真相。

信息来源:网络
声明:本文所用图片、文字部分源于网络,目的为非商业性知识分享,版权仍属于原作者,如信息有误或涉及版权问题,请第一时间通知,我们将立即处理!
