必学技巧！HyperMesh 表层体网格分离完整方法

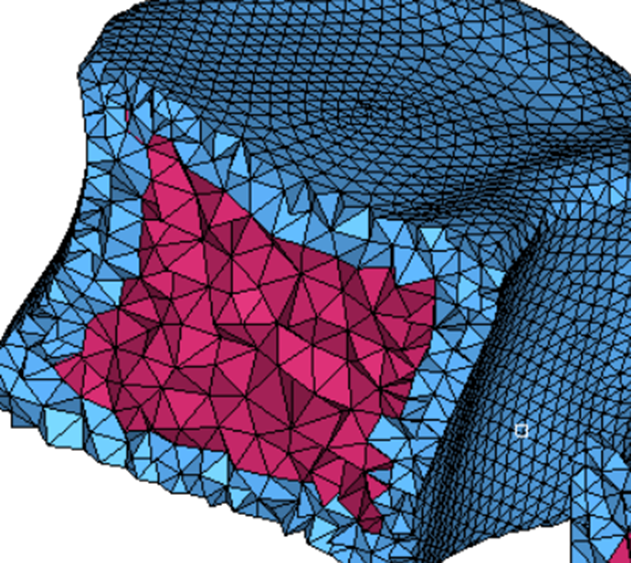

表层体网格与内部分离的核心逻辑是基于几何拓扑关系或网格属性，筛选并提取特定位置的单元。在操作前需完成两项准备：

• 1.模型检查与清理：确保导入的体网格无自由边、重叠单元、穿透单元等缺陷（可通过Quality Index模块检测），避免分离过程中出现单元丢失或误选；

• 2.明确分离边界：定义表层网格的范围（如模型外表面、特定区域表层），若需按厚度分离，需提前确认表层单元的层数或厚度阈值。

方法一：基于几何面的 “表层提取”（适用于几何模型完整场景）

当模型保留原始几何面（实体模型未被删除）时，可通过几何面关联提取表层网格，操作精准度最高：

• 1.切换至Mesh模块，点击左侧工具栏Extract→Elements from Surfaces；

• 2.在弹出的对话框中，选择 “目标几何面”（可通过By Collector或直接框选模型外表面）；

• 3.设置提取参数：勾选Associate with Surfaces（确保单元与几何面关联），Tolerance（公差值建议设为网格平均尺寸的 10%-20%，避免漏选）；

• 4.点击Preview预览提取结果，确认表层单元完整后，点击OK，系统自动将表层单元生成新的单元集（Component）；

• 5.分离内部网格：在模型树中隐藏表层单元集，剩余单元即为内部网格，可通过Organize→Copy功能单独保存。

方法二：基于单元厚度的 “层分离”（适用于无几何面或多层网格场景）

若模型仅保留体网格（几何已删除），可通过单元到模型外表面的距离筛选表层：

• 1.先定义模型外表面：进入Tools→Surface Creation，选择From Elements，通过单元法向量生成临时外表面（命名为 “Outer_Surf”）；

• 2.计算单元到外表面的距离：点击Analysis→Distance，选择 “单元中心” 到 “Outer_Surf” 的距离，生成距离属性；

• 3.筛选表层单元：在模型树Components中，右键点击目标体网格组件，选择Filter→By Attribute，设置距离阈值（如 “≤2mm”，即表层厚度），筛选出的单元即为表层；

• 4.分离与保存：将筛选后的表层单元拖至新组件（命名为 “Surface_Mesh”），剩余单元为内部网格，可通过File→Export分别导出为.cdb或.inp格式。

方法三：基于拓扑关系的 “自由面提取”（适用于复杂结构表层识别）

对于含孔洞、凹槽的复杂模型，可通过识别 “自由边关联单元” 提取表层：

• 1.显示模型自由边：点击View→Edges→Free Edges，红色线条即为自由边（表层单元的边界特征）；

• 2.提取自由边关联单元：进入Tools→Selection→By Connected Entities，选择“Edges”→“Connected Elements”，框选所有自由边，系统自动选中关联的表层单元；

• 3.去重与确认：若存在重复单元，通过Edit→Delete Duplicates清理，再通过View→Elements单独显示选中单元，确认无内部单元误选后，保存为新组件；

• 4.内部网格处理：隐藏表层单元后，剩余内部网格需检查完整性，若存在断裂，可通过Mesh→Repair→Stitch功能修复。

HyperMesh 里把模型表层体网格和内部网格分开，关键是准确识别表层单元。有完整几何模型优先用几何面提取；没有几何模型就用距离筛选；遇到复杂结构则用自由边关联法。

操作时要根据模型情况选合适方法，做好前期模型清理和后期网格校验，保证分离后的网格符合分析要求。用这些方法能快速、精准拆分表层与内部网格，为后续接触、疲劳、热传导等分区分析做好准备。
