modeFRONTIER助力航空发动机“抗疲劳”工艺

航空发动机的心脏难题-齿轮箱薄壁结构

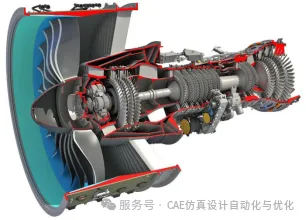

传统涡扇发动机中，风扇与低压压气机同轴同速，互相妥协，效率受限。而齿轮驱动涡扇发动机通过引入行星齿轮减速器，实现转速分离，让风扇与压气机各自工作在最佳转速，燃油效率提升、噪音显著降低。但代价是：风扇驱动齿轮箱的输出轴、输入轴等部件具有大尺寸、复杂曲面、薄壁厚等特点，极易发生疲劳失效-材料在循环载荷下逐步产生永久性损伤，降低安全性、缩短寿命、推高维护成本。

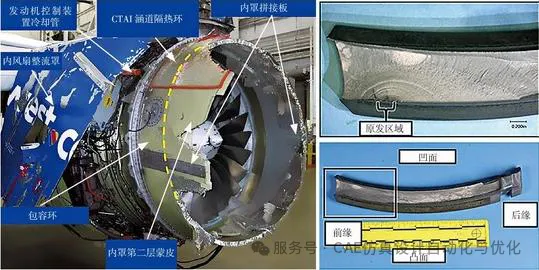

受损的发动机整流罩及带有疲劳特征的风扇叶片

喷丸强化：抗疲劳的隐形铠甲

喷丸强化是一种金属表面形变强化技术：高速弹丸轰击工件表面，产生残余压应力层和应变硬化，有效抑制疲劳裂纹萌生与扩展。

优点突出：柔性高、成本低、效率高，广泛用于叶片、齿轮等关键部件。



喷丸应用

破局利器：modeFRONTIER + DEM + FEM仿真优化平台

研究团队以GTF风扇驱动齿轮箱薄壁曲面结构为对象，构建了基于modeFRONTIER的多目标智能优化工作流。



为什么选择modeFRONTIER?

“modeFRONTIER帮助我们更专注于所要解决的问题本身”

技术路线：从材料本构到全局最优

Step1：材料本构模型参数识别

采用适用于高应变率、大塑性变形的Johnso-Cook本构模型，通过单轴拉伸实验+分离式霍普金森压杆实验，识别出靶材关键参数：初始屈服强度、应变系数、硬化指数、应变率相关系数。为高精度喷丸仿真奠定了坚实基础。



分离式霍普金森压杆测试系统

Step2：工艺参数简化与测量

根据行业标准AMS2431/3E ，固定弹丸材质，CW20钢丝切丸，基于PIV 全场测量获得弹丸速度与气压/流量的关系表。（关系表数据可联系作者）



PIV全场测量

但是通过数字图像处理统计弹丸粒径分布，实际粒径大于名义粒径（修正对仿真精度至关重要）。

Step3：单弹丸仿真-覆盖率模型

构建DEM+FEM单弹丸喷丸模型，获得不同角度/速度下的临界等效塑性应变PEEQc值。

基于阿弗拉米方程（Avrami function）拟合覆盖率与弹丸数关系，通过虚拟随机统计求解98%覆盖率所需弹丸数。

Step4：多弹丸高通量仿真-饱和喷丸强度

单弹丸结果用于标定覆盖率，多弹丸仿真用于获取饱和喷丸强度。

建立空间坐标及粒径随机分布的多弹丸DEM+FEM模型，模拟阿尔门试片喷丸过程，计算弧高度。



阿尔门试片（Almen stript）的尺寸规格及使用方法

Step5：modeFRONTIER驱动的智能优化

在modeFRONTIER中搭建喷丸工艺参数优化工作流。



以此为结果进行响应面模型训练，采用响应面RSM模型+多目标优化，结合使用多准则决策功能，最终确定最优工艺参数。



疲劳验证：仿真与实验的双重印证

仿真揭示：喷丸强化后的残余压应力在循环加载下发生机械松弛，沿加载方向的松弛程度更大。疲劳实验对比SPEEN推荐参数与SJTU优化参数：优化工艺显著提高低周疲劳寿命，疲劳断口显示裂纹源更少、扩展更慢。

变形控制：从简单模型到复杂薄壁结构的应力场映射

GTF齿轮箱输入轴为圆周对称薄壁结构，喷丸后微小变形不可忽略。研究团队开发了“赋予材料取向”方法，成功将简单 平板喷丸仿真的残余应力场映射到复杂输入轴有限元模型上。联合仿真结果：不同工艺下各向最大位移均很小，圆周对称结构具有优异变形约束能力。



喷丸强化+输入轴薄壁结构形变联合仿真工作流

modeFRONTIER价值：不止优化，更是桥梁

在这项研究中，modeFRONTIER不仅是优化工具，更是连接仿真、试验与决策的桥梁。它让工程师能够自动化执行高通量仿真任务，快速构建响应面模型，可视化多目标帕累托前沿，找到真正可落地的全局最优解。当喷丸工艺从“经验艺术”走向“科学优化”，航空发动机的疲劳寿命便有了更坚实的保障。

如果您也在从事喷丸、滚压、激光冲击等工艺优化，欢迎联系艾迪捷信息科技（上海）有限公司　&　上海交通大学李宇罡博士共同探讨。
