第58夜 | 叠加法求梁变形4：外伸梁的“分段刚化”与变形叠加术
“师傅，这叠加法用来用去，我发现个大 bug！您看黑板上这根外伸梁，跨中 AB 段受个力 ，外伸段 C 端受个力 。我本想大展身手，结果翻烂了附录表，里面只有“简支梁”和“悬臂梁”，根本没有“外伸梁”的变形公式！没有公式，我拿什么叠加？”
地点：研讨室。桌上摊开着《材料力学》的附录变形表，纸面上全是草稿。
人物：
小生：把笔一扔，满脸挫败地看着黑板上的一道题。
老师傅：端着茶杯，看着小生抓耳挠腮的样子，笑而不语。
1. 困局：查表工程师的“滑铁卢”
小生：师傅，这叠加法用来用去，我发现个大 bug！您看黑板上这根外伸梁，跨中 AB 段受个力 ，外伸段 C 端受个力 。我本想大展身手，结果翻烂了附录表，里面只有“简支梁”和“悬臂梁”，根本没有“外伸梁”的变形公式！没有公式，我拿什么叠加？
老师傅：哈哈，标准表里确实没有外伸梁。如果你满脑子只想着用现成的模型做“载荷叠加”，路自然就走死了。遇到非标结构，咱们得换个思路——不用载荷叠加，用变形叠加。
2. 破局法宝：什么是“分段刚化”？
小生：变形叠加？这和载荷叠加有什么区别？

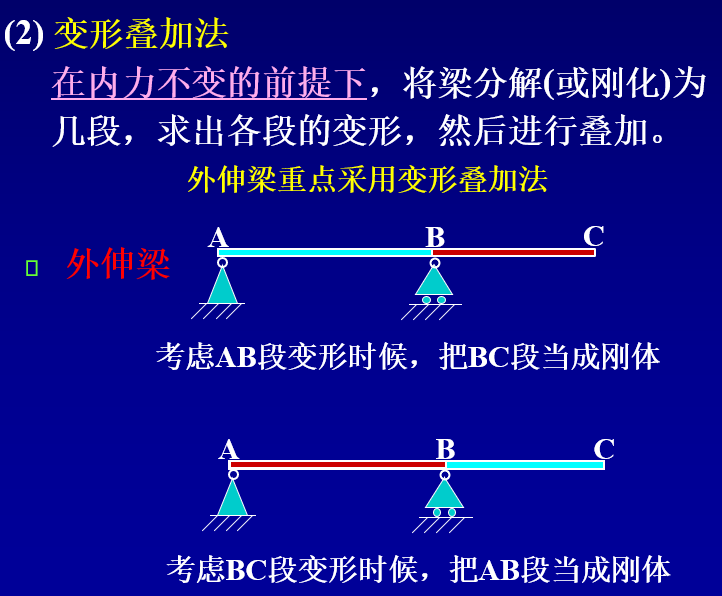

老师傅：区别在于，我们要学会把一根长梁“肢解”开来看。这里要引入一个高阶概念：分段刚化（或梁的分解）。

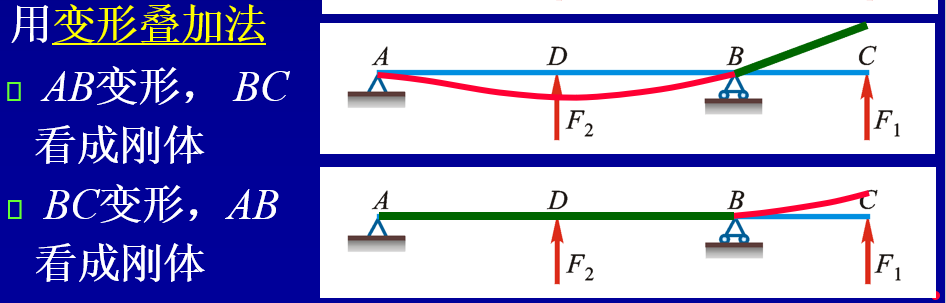

在内力不变的前提下，我们可以把梁分成几段。当我们在考虑某一段的变形时，强行假设其他段是绝对坚硬、不会弯曲的“刚体”。算出各段的变形后，再进行几何叠加。
3. 顺理成章：载荷在跨中，外伸段变“直棍”

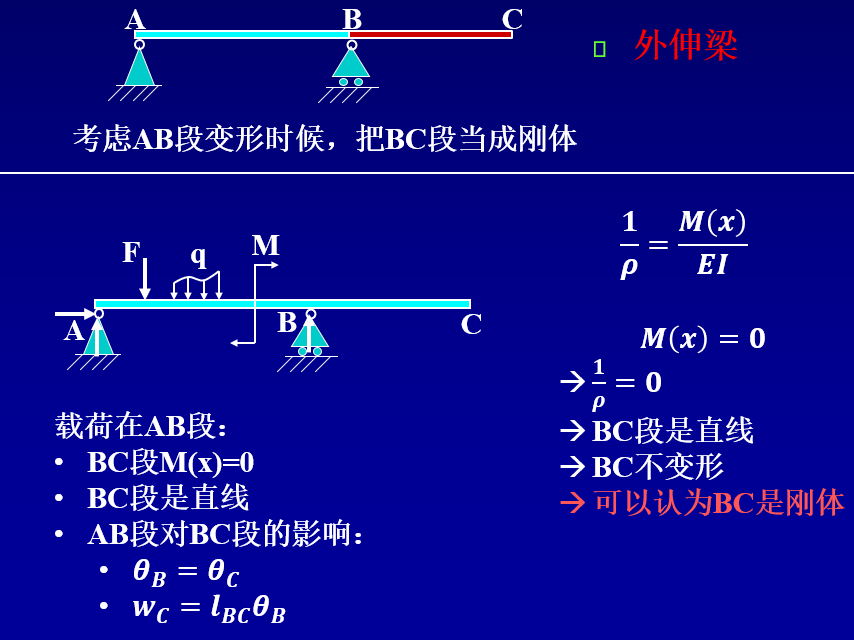

老师傅：咱们先拆解最简单的情况。假设外伸段没受力，只有跨中 AB 段受载荷。现在我们来分析 AB 段的变形。
小生：这时候 AB 两头有支座，它完全就是个标准的简支梁啊！直接查表就行。那没有受力的 BC 段呢？
老师傅：咱们看看 BC 段的内力。因为它上面没有任何外力，根据截面法，它的弯矩 。
小生：弯矩为零，曲率就是零！这意味着 BC 段根本没有发生弯曲，它原本是直的，变形后还是一条直线！
老师傅：没错。既然它自身不发生形变，我们在物理上就可以直接把 BC 段视为刚体。它就像一根焊在 B 点的直棍子，只会随着 B 点的转角发生刚体 位移，这就完美契合了“分段刚化”的思想。
4. 逆向思维：载荷在外伸段，为何还能刚化？

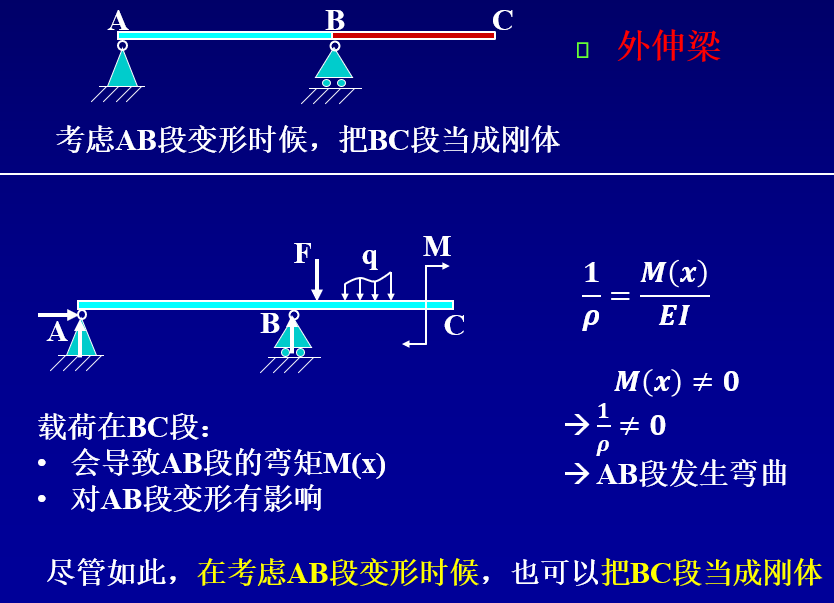

老师傅：上面那种情况好理解。现在的难点是，如果载荷在 BC 段上，它势必会把 AB 段也给“压弯”。那么在计算 AB 段变形时，我们还能不能把受力的 BC 段当成刚体？
小生：直觉上不行啊！BC 段明明受力弯曲了，强行把它当成绝对坚硬的刚体，不是违背物理事实吗？

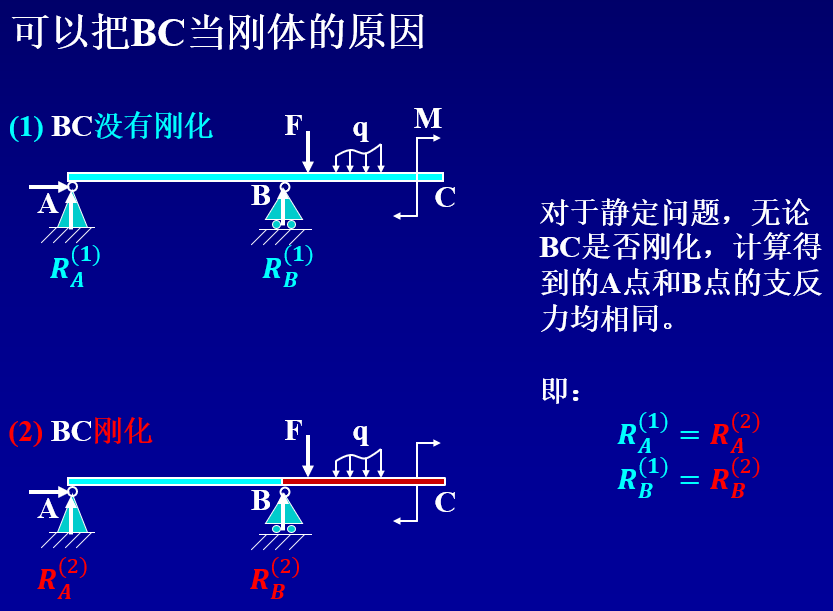

老师傅：这就是材料力学的奇妙之处——“表象可以骗人，但内力不会”。咱们来对比两种情况：一种是真实的柔软的 BC 段，另一种是我们想象中被“刚化”的 BC 段。

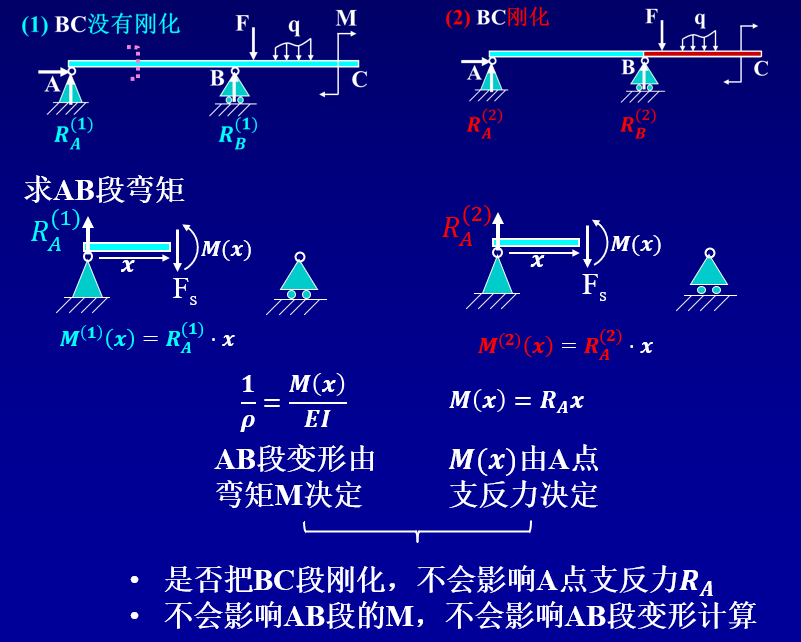

小生，你用静力学算算看，这两种情况下，A 点和 B 点的支座反力 会变吗？
小生：（在纸上画受力图）对于静定问题，支座反力只由整体平衡方程（比如对 B 点取矩）决定。只要 BC 段上载荷的大小和位置没变，无论 BC 是软像面条还是硬像钢铁，算出来的支座反力 是完全相同的！
老师傅：关键来了！咱们再用截面法求 AB 段的弯矩。从左端 A 点往右切，任意一点 处的弯矩 是多少？
小生：完全由 A 点的支座反力决定，即 。
我恍然大悟！因为把 BC 段刚化不会影响 A 点的支反力，所以它绝对不会影响 AB 段内部的弯矩分布！既然内力 纹丝未动，那 AB 段的变形自然也分毫不差。所以，我们完全可以放心地把受力的 BC 段刚化，把 AB 段当成标准的简支梁来算！
5. 移花接木：力的平移与变形查表

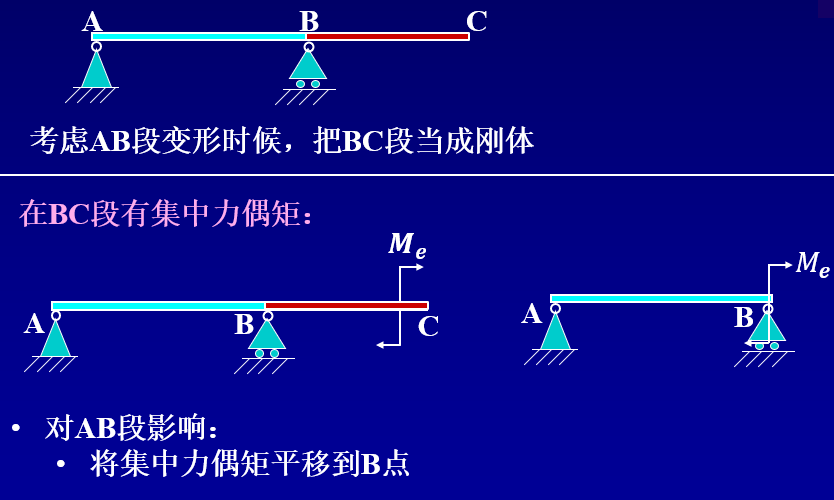

老师傅：既然理论打通了，咱们看看怎么实操。假设 BC 段上作用了一个集中的力偶矩 。
小生：简单！既然把 BC 当刚体了，根据刚体力学，力偶可以在刚体上自由平移而不改变作用效果。我直接把 平移到 B 点。这样，AB 段就变成了一个“B 端受集中力偶矩的简支梁”，直接查表！

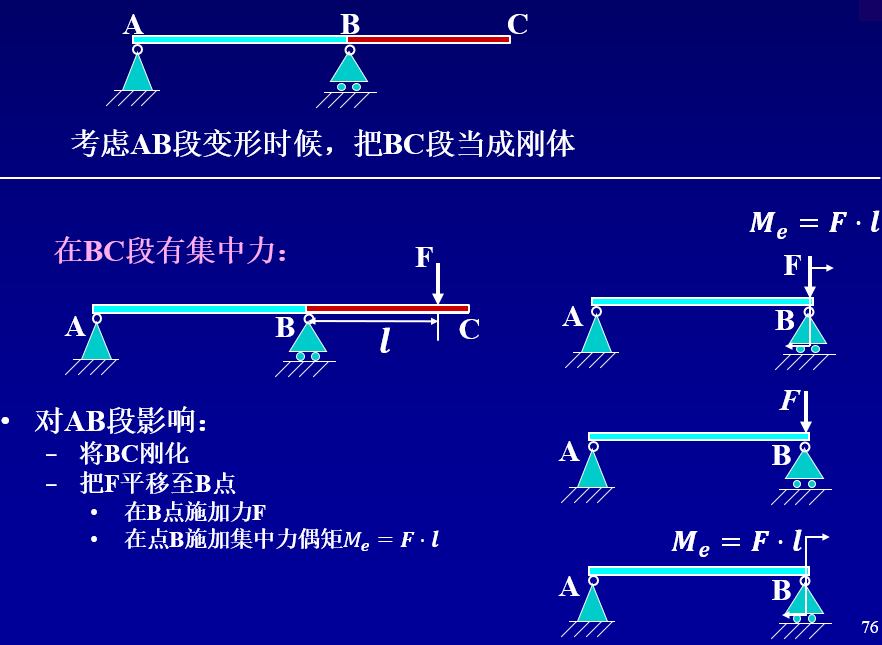

老师傅：那如果 BC 段的 C 点受的是一个向下的集中力 呢？
小生：把力 平移到 B 点。但平移力会产生附加力偶！所以在 B 点，会多出一个向下的集中力 ，以及一个顺时针的集中力偶矩 。

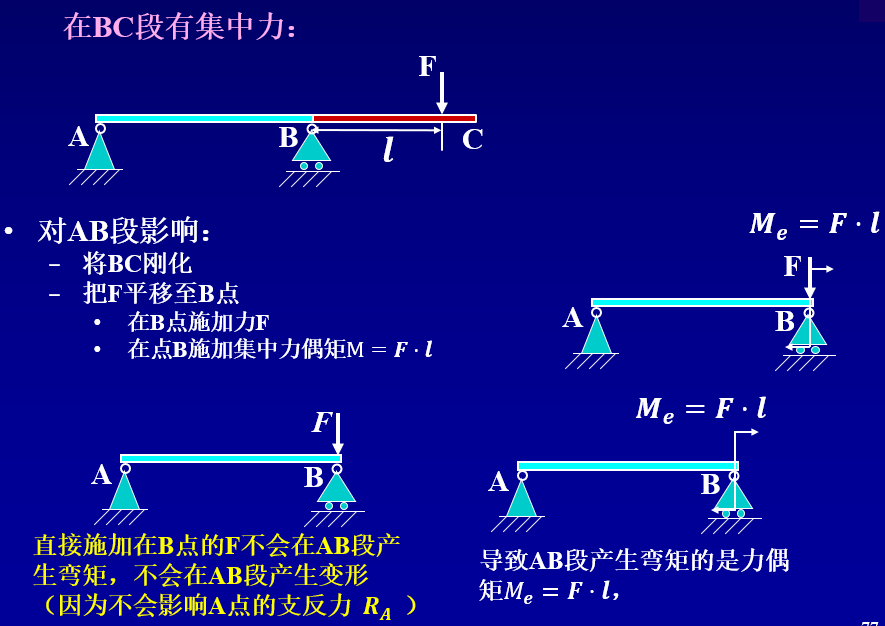

老师傅：仔细看 B 点受到的这两个力，谁才是让 AB 段弯曲的“真凶”？
小生：那个向下的力 直接压在支座 B 上，全被支座扛住了，它根本不会在 AB 段内产生弯矩。所以，真正导致 AB 段弯曲的，只有那个平移过来的力偶矩 ！我又可以去查简支梁受力偶的表格了，简直是移花接木啊！
6. 完美倒影：算 BC 自身变形的绝杀
老师傅：最后一块拼图。如果载荷在 BC 段上，我们要算 BC 段自身的变形呢？

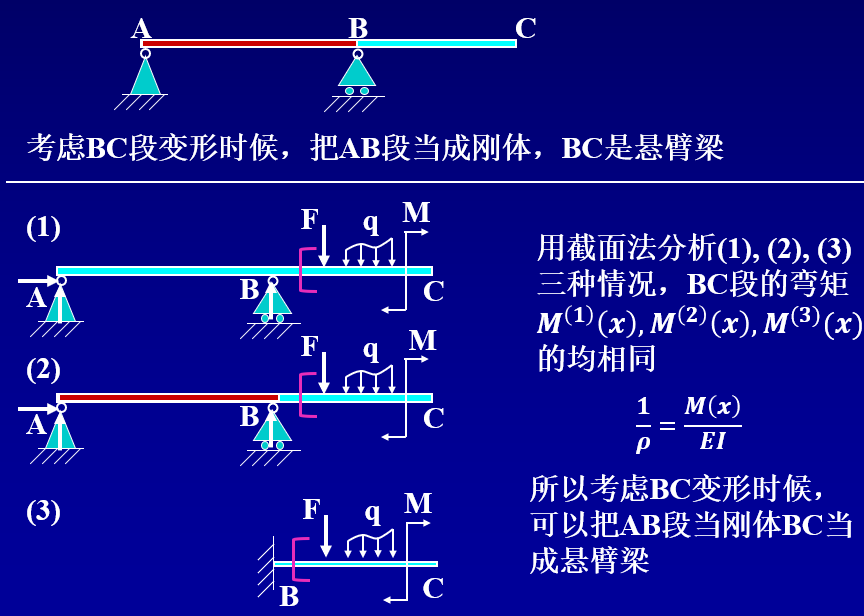

小生：举一反三，这次我把AB 段刚化！
老师傅：理由呢？
小生：依然是“内力不变”法则！我用截面法在 BC 段切一刀，往右看。BC 段的内部弯矩 只跟它右边（C 端方向）的外力有关。它根本不在乎左边的 AB 段到底是发生了弯曲，还是硬得像一堵墙。
老师傅：完美！既然如此，如果你把 AB 段刚化成一堵墙，那 B 点对于 BC 段来说意味着什么？
小生：B 点就变成了一个死死的固定端！外伸的 BC 段瞬间变成了一根标准的悬臂梁！
我只需要查悬臂梁的表格算出变形，最后再加上刚才由于 AB 段弯曲导致 B 点旋转、从而带着 BC 段产生的“刚体翘起位移”，就是 C 点最终的挠度！
老师傅：毫无破绽。通过“分段刚化”，咱们把一个无表可查的复杂外伸梁，硬生生肢解成了大家最熟悉的“简支梁”和“悬臂梁”。不被整体的复杂表象迷惑，紧紧抓住“内力等效”的底层逻辑，这就是工程师破解难题的最高智慧。
