知识工程反应命令能干啥？根据孔径大小自动更新孔面颜色，超出预设范围醒目提示！

4月前浏览626

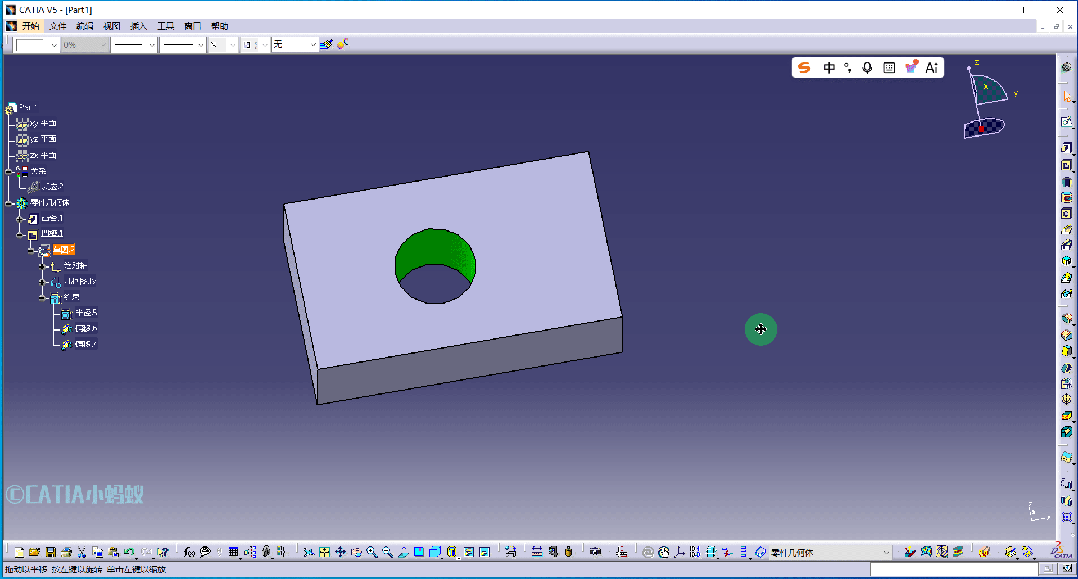

哈喽，铁子们，今天介绍一下CATIA知识工程顾问（knowledge adviser）模块反应命令的操作方法和实现价值。首先我们通过如下动画展示最终结果，即：当我们改变孔径大小的时候，孔面可以根据最新的孔径值自动更新其颜色（按照我们所设定的逻辑更新）。从而当孔的数量较多时，我们对孔径值的大小有一个实时的监测，本帖重点介绍方法，让大家了解CATIA软件存在这样的一种实施方案，您可能对本帖的案例没有需求，但是可以肯定的是：肯定存在类似的需求！

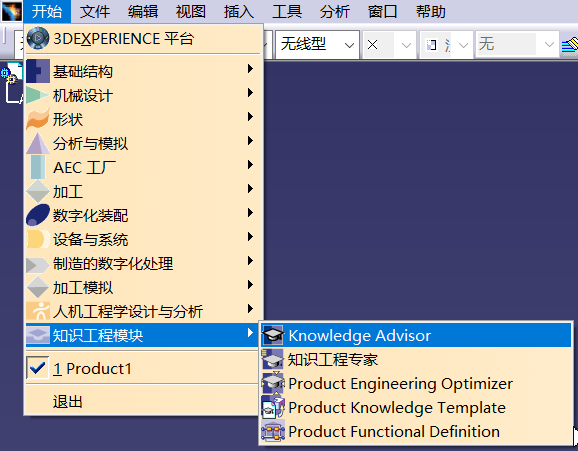

CATIA知识工程反应命令在哪里？首先切换到知识工程顾问工作台，即可很容易找到如下第二图的reaction命令（此模块大多数是未汉化状态，但命令数量相对较少，不影响使用）

CATIA知识工程反应的应用场景？reaction（响应）的字面意思就是对某一个事件（available event）做出反馈，比如应用最广泛的“值的变化事件（value change）”.正如我们今天所讲的：对圆孔孔径数值的变化，做出响应，当孔径数值超出我们预设可接受范围后，自动将孔的颜色设定为醒目提醒的红色。

CATIA知识工程反应应用的具体步骤？接下来我们就以这个最简单的案例来分享一下反应（reaction）命令的应用方法。我们需要提前准备一个设计好的零件，很简单，在一个拉伸的凸台上，用凹槽命令做一个孔。pad，pocket两个命令应该是各位大侠最熟悉的吧？如下图所示，初始孔径是10mm。

基于以上准备工作，下面开始应用反应（reaction）命令。

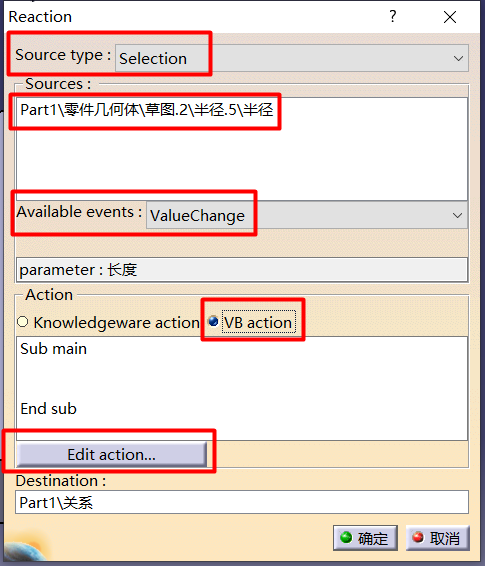

第一步，当然是先进入到知识工程顾问模块，然后点击反应命令。点击后出现如下reaction窗体界面。

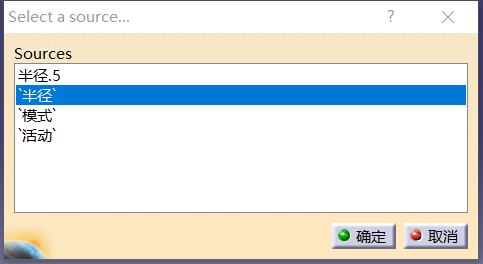

第二步，source type选择selection类型，并在零件结构树上选择半径.5，然后在下图三弹框中选择"半径"作为sources。触发事件（available events）选择value change。选择vba语言（VB action）后点击edit action按钮。后面会讲解知识工程语言（knowledge action）的应用，本帖采用VB语言进行编程。

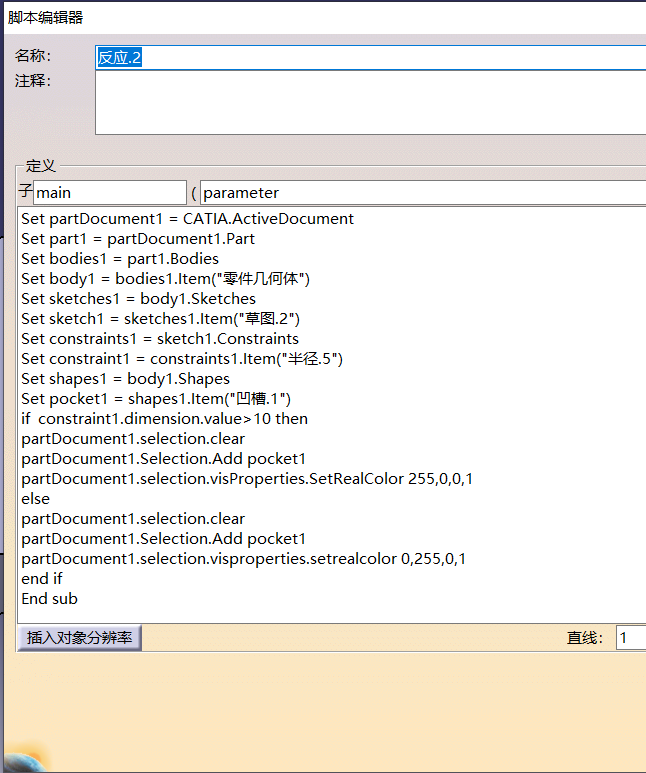

第三步，在弹出的脚本编辑器窗体中输入如下代码，代码的基本逻辑是：当凹槽孔的半径值大于10mm的时候，给凹槽孔特征涂红色，当小于等于10mm时候，给凹槽孔特征涂绿色。半径值10mm以内为可接受范围，超出10mm后，特征涂红色，醒目报警提示。

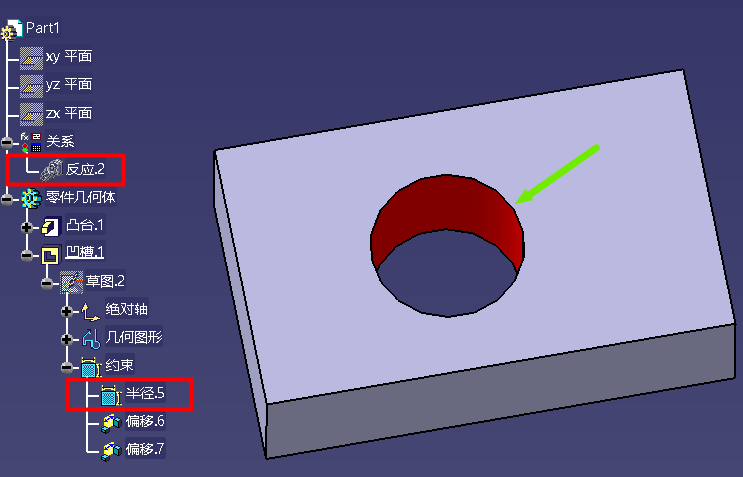

第四步，做完成代码编辑之后，依次点击确定退出反应命令编辑窗体，结构树上便多了一个反应特征，如下图所示（前提是我们在工具选项中勾选设置了让参数，关系，约束显示）。我们可以尝试双击半径.5并进入到草图工作台，修改其值分别为大于和小于10mm的数值。对比如下两图所示孔颜色一红一绿（反应必须有一个触发事件，我们需要修改一次孔径来触发颜色变换的响应）。
