等到了Link16（北约国家称为16号链），多种数字编码调制技术都被含进去了。Link16是由美国普莱西和柯林斯公司研制的JTIDS(Joint Tactical Information  Distribution System，三军联合战术信息分发系统)来实现的，20世纪90年代初才正式装载平台。它是一种双向、高速、保密、抗干扰数据链，用于美三军及北约各国军队，传输监视和武器控制等八大类信息。工作在960~1215MHz频段，传输速率为28.8kbps~238kbps，采用TDMA（Time Division Multiple Address，时分多址）方式组网，具有跳扩频相结合的抗干扰方式，跳频速率为76900次/秒；具有话音/数据加密传输、抗干扰、组网灵活和无中心结点等特点。

先看看本人收集的资料内容，边展示边讲解。

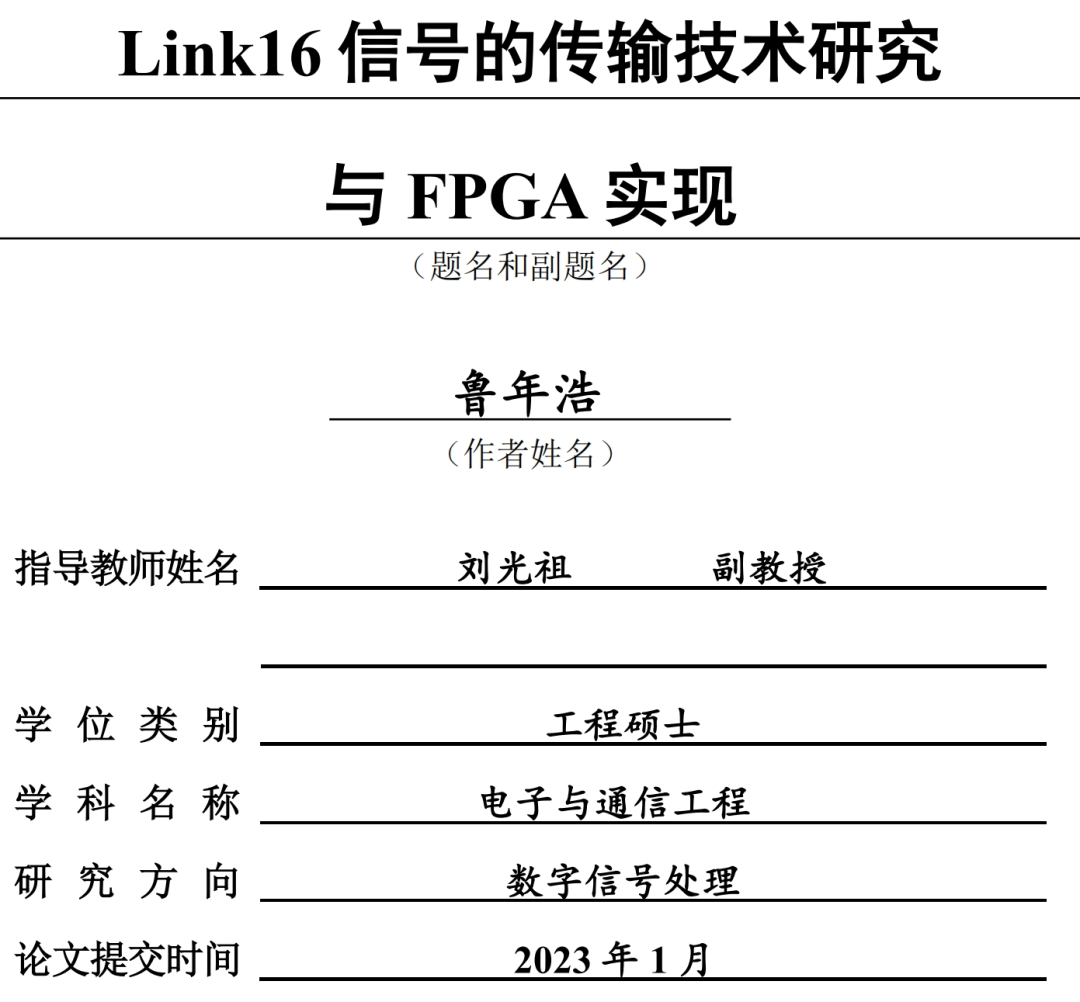

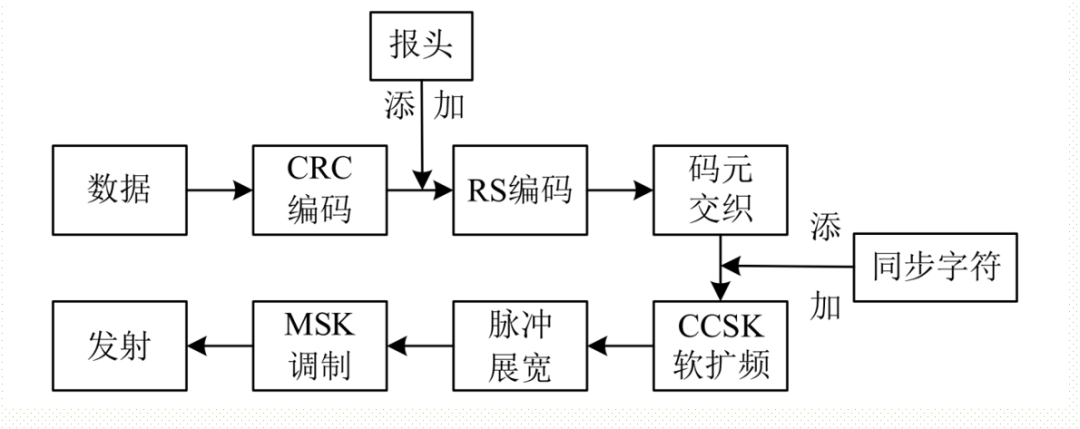

找到了一份好资料，确实省心不少，截取了里面的部分内容，基本将Link16系统说明白了，至少能够根据内容写出帧格式，并进行编码调制，生成发射信号。本人只需要了解信号内容，至于如何解调？那是我的强项，无需过多参考其他论文即可完成。下面这个系列的文章就是本人的研究成果，正好在这里可以大展拳脚！

大学毕业设计一席谈之二十三 MSK调制解调器的matlab仿真(4)MSK扩频

解调内容后续再聊，先看论文内容了解波形的各方面知识，确实写的调理清晰，点赞！！！

Link16 是美国海军、联合军种和北大西洋公约组织（NATO）部队目前使用的战术数据链。Link16 提供安全的战术通信，并且能够抵御陆地、海上和空中的干扰。Link16使用联合战术信息分发系统（JTIDS）作为通信终端，以形成所需的射频(RF)信号。

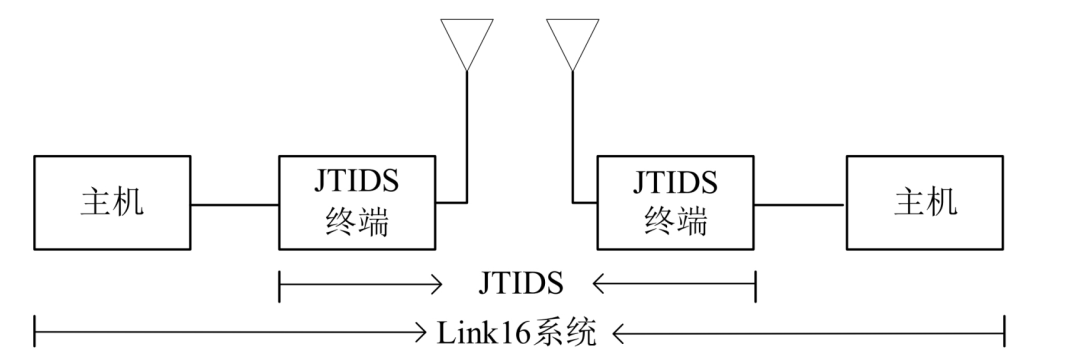

Link16是数据链系统的总称，而JTIDS是数据链的通信组件。或者换句话说，JTIDS是Link16 的一部分。如图所示，Link16的系统组成包含了主机、JTIDS 收发系统和天线三个模块，这三个模块功能如下：

JTIDS收发系统：是数据链的通信组件，传输Link16信号。

JTIDS采用TDMA接入的方式，在每个的时隙中组织来自不同JTIDS单元的传输。参与的JTIDS单元对时隙的访问可以是专用的，也可以与其他JTIDS单元共享。在分析中一般只考虑专用访问。

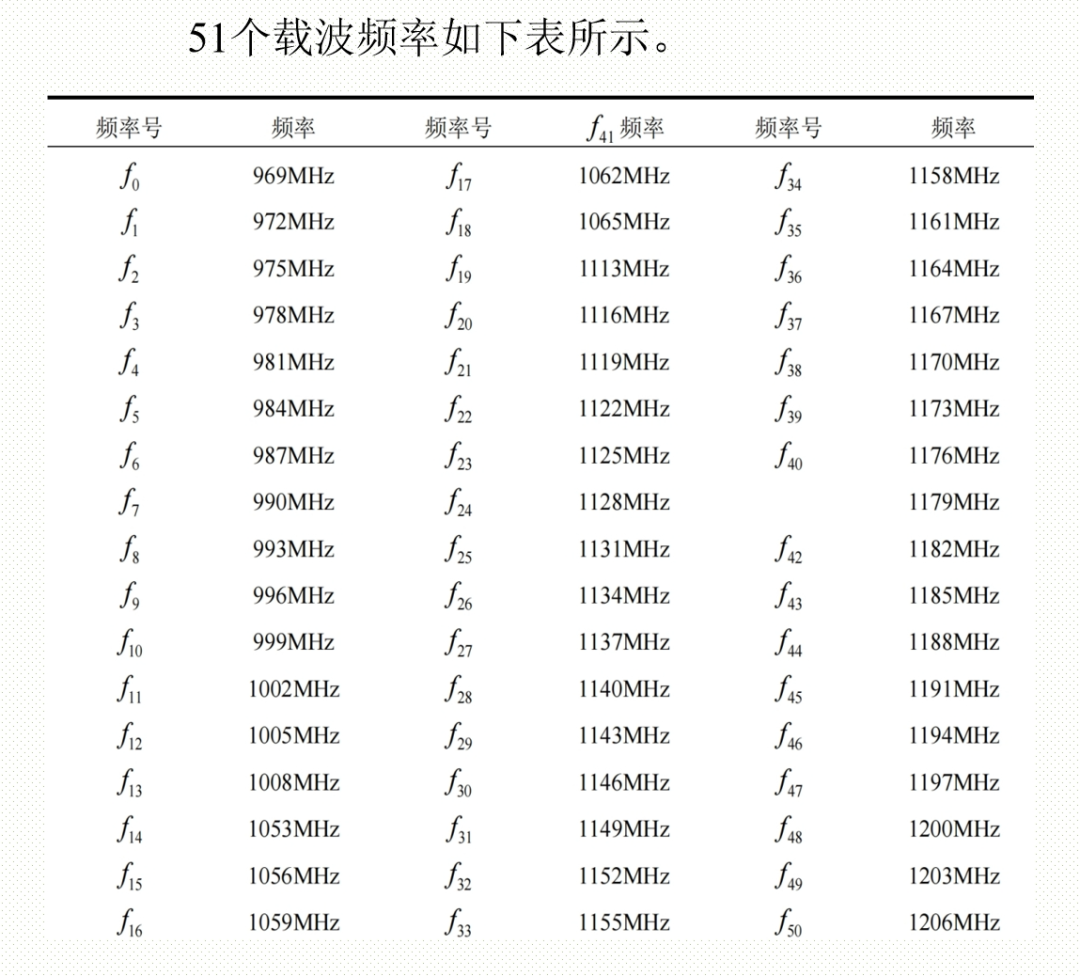

Link16根据由51个不同频率创建的模式使用跳频，共有128个跳频模式，每个都用于Link16的每个网络。因此，可以通过同时使用时隙来堆叠128个网络。所有节点都可以注册到多个网络。但是配备收发器的节点不能同时通过多个网络发送和接收。

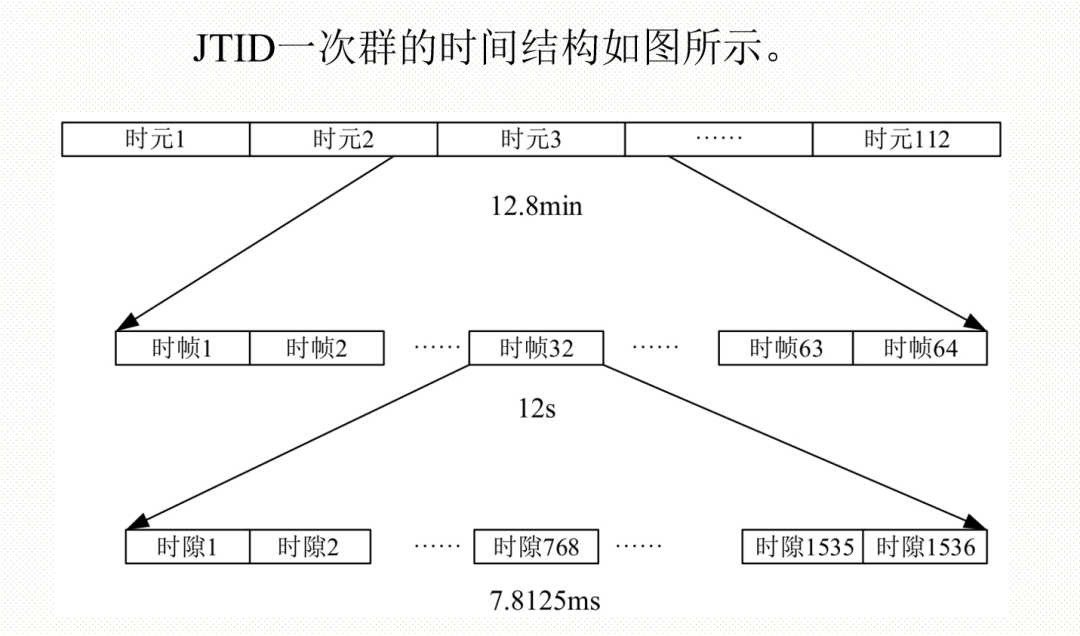

时隙是指挥控制单元（JTIDS Unit，JU）在一个战术数据链上传输信息的时间周期，同时时隙也是构成JTIDS时分多址结构的最小时间周期。时隙是接入Link16系统网络的基本窗口，在此期间，JTIDS单元接收或者发送数据。JTIDS 使用时分多址的原理，所有JU都预先分配了一组时隙，在这些时隙中传输它们的数据，并在其中接收来自其它JU的数据。每个时隙的持续时间7.8125ms。

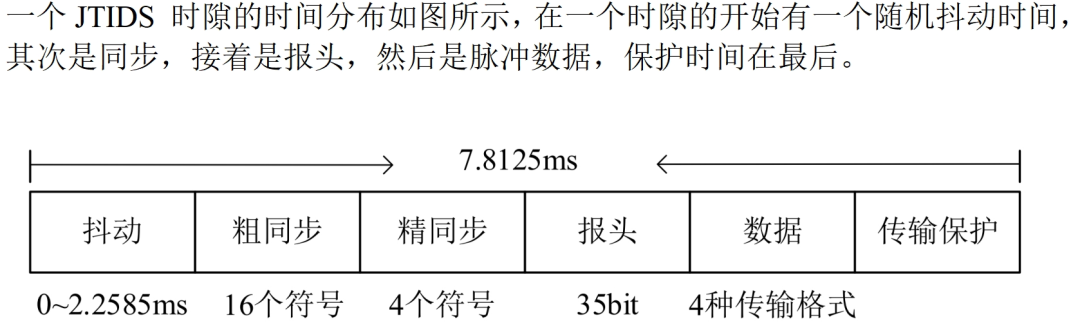

（1）抖动。时隙的开始的部分，在此期间，发射组件处于静默的状态。在一个时隙中，既可以使用抖动，也可以不使用抖动，当使用抖动时，其长度是可变的，抖动的变化范围在0-2.2585ms之间。抖动是为了让传输数据的实际开始时间变得不可预测，提高了数据传输的保密性，使交战敌方很难破译数据。

（2）粗同步。粗同步是Link16 入网的开始，由16 个双脉冲格式的数据构成，在此期间，JTIDS 单元尝试接收开始入网的数据信息并且同时JTIDS 单元不会为了适应消息传输的时间去调整内部时钟。在粗同步的状态下，JTIDS 终端进行接收和处理消息。

（3）精同步。精同步由4个双脉冲格式的数据格式构成，是进入Link16网络的过程之一，在此期间，JTIDS 单元对其内部时钟进行调整以修正传播时间。为了参与到网络，必须实现精同步。JTIDS 终端既可以使用主动同步，又可以使用被动同步来达到精同步状态。

（4）报头。Link16 消息的一部分，由单个码字组成。他确定了消息数据格式、数据是否加密、用于传输的封装结构、保密数据单元的序列号以及始发消息的JTIDS 终端航迹号。

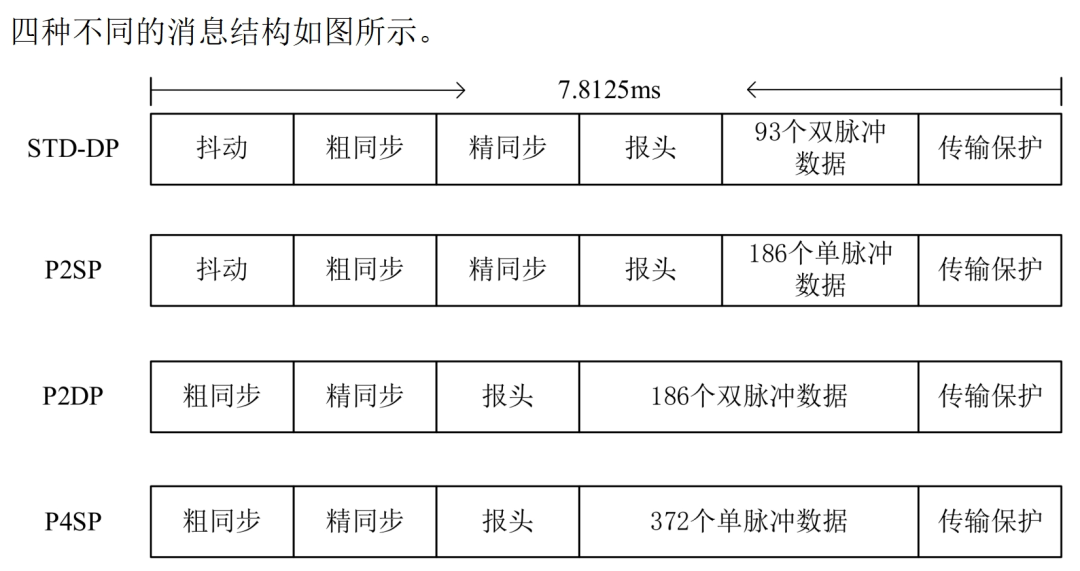

（5）数据。按四种封装格式，传输有效信息。

（6）传输保护。传输保护端，作为时间缓冲，保证了在下一个时隙到来时，本时隙已经完成了传输，也为传输下一个时隙做了有效准备。

哪四种封装格式？
