workbench LS-DYNA冲压成型仿真分析案例详解!

4月前浏览1773
金属冲压成型是一种常见的金属冷加工方法。该方法利用金属板材的塑性变形特性,并借助冲压设备的动力,使金属板材在模具内直接受力产生分离或塑性变形,从而获得我们想要的形状、尺寸和性能的零件。

冲压成型制造工艺具有很高的生产效率,生产节拍快,适合大批量生产。模具能保证零件尺寸和形状的高度一致。此外,其材料利用率高,并且可成形复杂零件,零件在成型后产生加工硬化,通过合理的结构设计可获得良好刚度。

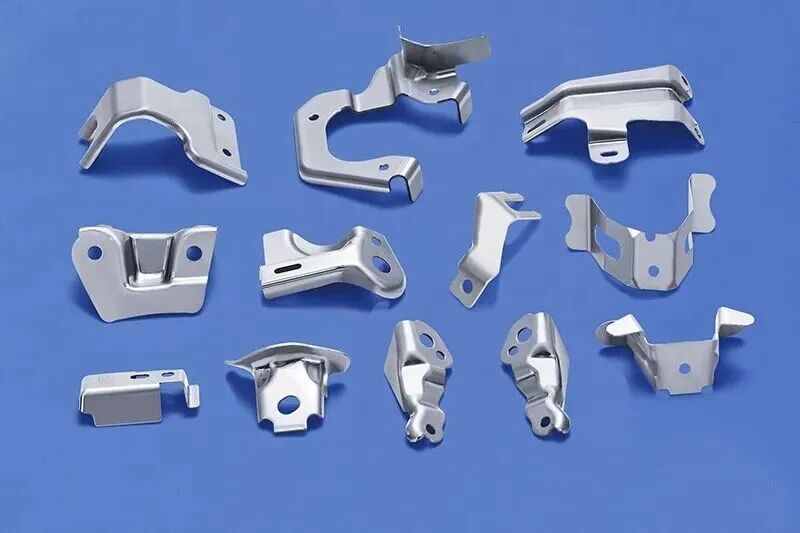

注:图片源于网络

正因如此,冲压成型制造工艺被广泛应用于汽车、家电、航空航天、仪器仪表等制造行业。如一辆普通家用轿车中,约60%~70%的零部件是金属冲压件;日用品/五金行业占比更高,接近90%以上都是金属冲压件,如餐具、工具、锁具等等。

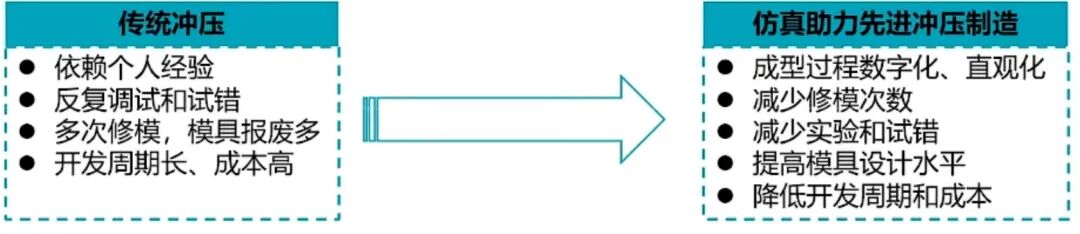

冲压成型仿真分析是材料成型领域中的一种预测和优化设计的方法。通过仿真可以科预测成型过程中材料的起皱、回弹、开裂、初始形状要求等,同时还能为冲压设备的选择提供技术支持。

注:图片源于网络

本文以一个简单的冲压成型分析为例,介绍ANSYS LS-DYNA中冲压成型分析的操作及有关设置(案例仅做演示使用,不具工程意义)。


-01-

案例介绍与材料设置

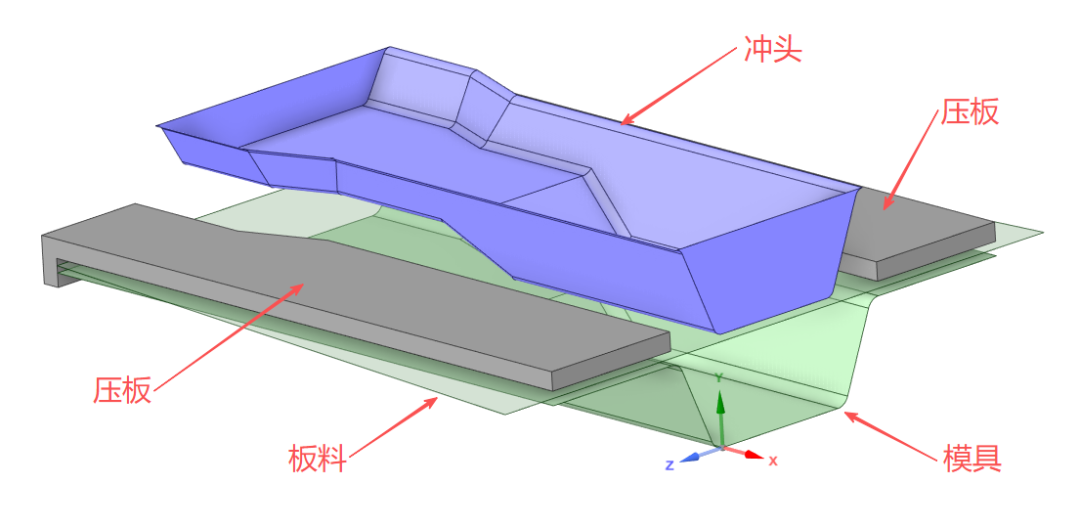

案例模型包括:板料、模具、压板和冲头四部分组成,如下图所示:

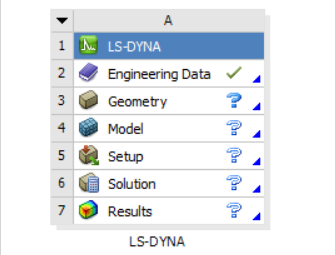

在workbench工作界面拖入LS-DYNA模块,如下图所示:

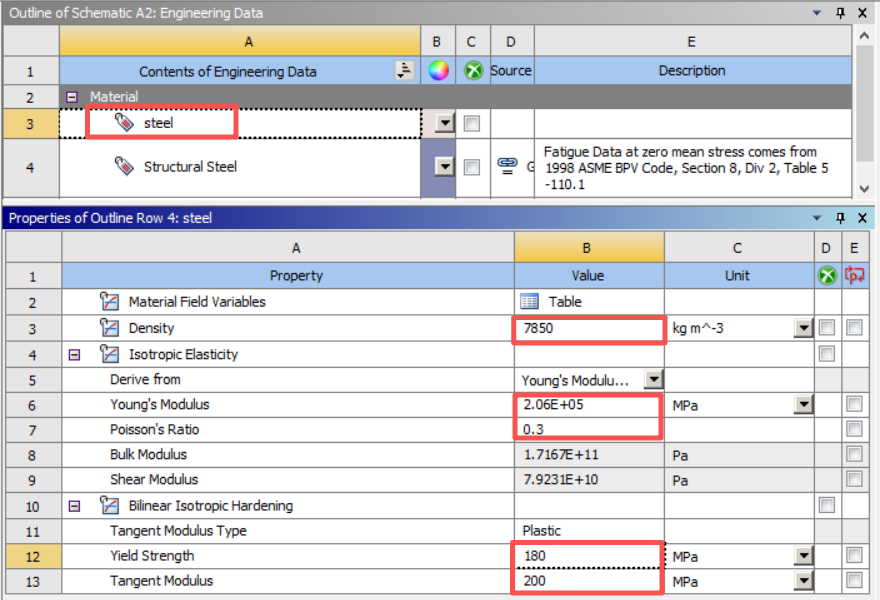

双击engineering data进行材料参数编辑,本例材料采用钢材,双线性等向强化模型,参数如下:

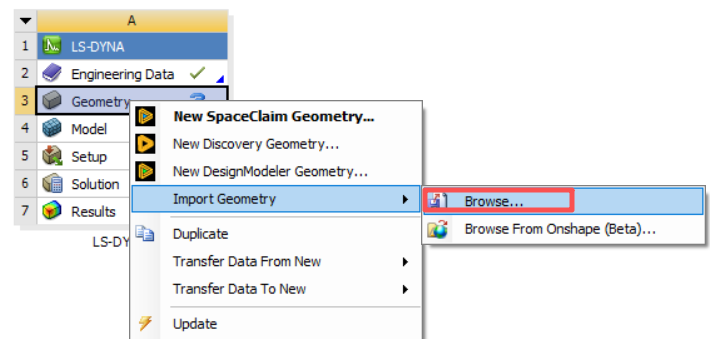

材料设置后,导入模型:

双击model,进入模型分析界面。首先对各几何部件赋予材料属性,如下各图:

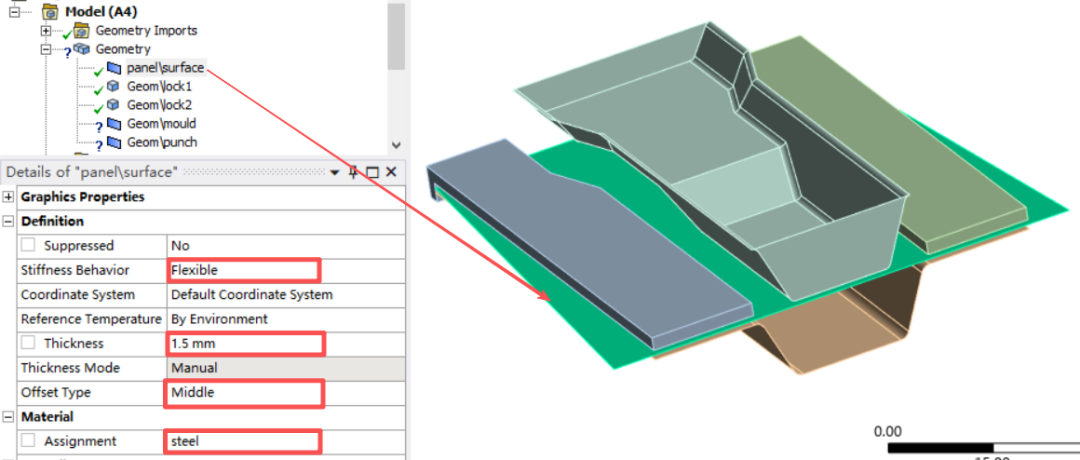

① 板料:柔性体,厚度1.5mm,自定义的钢材

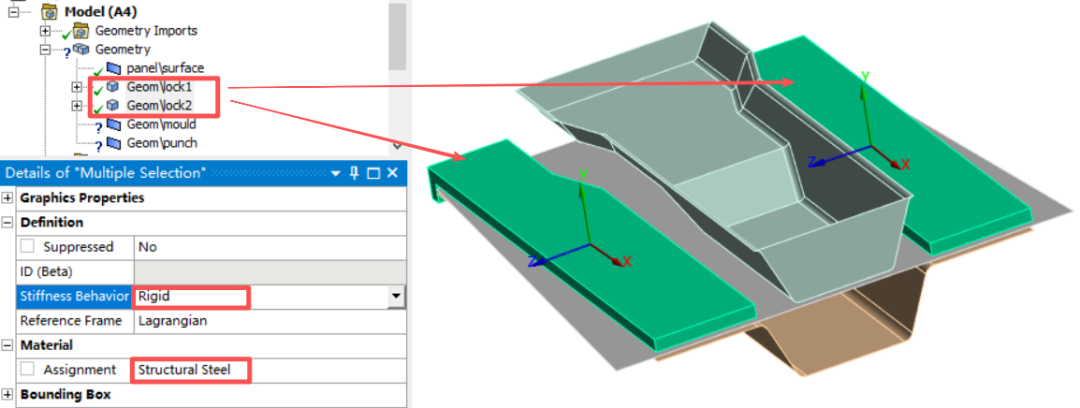

② 压板:刚体,默认结构钢

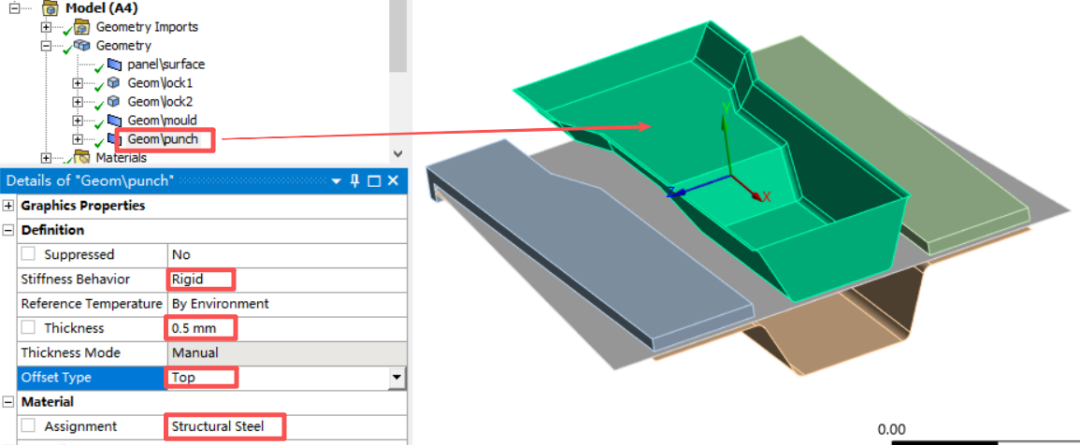

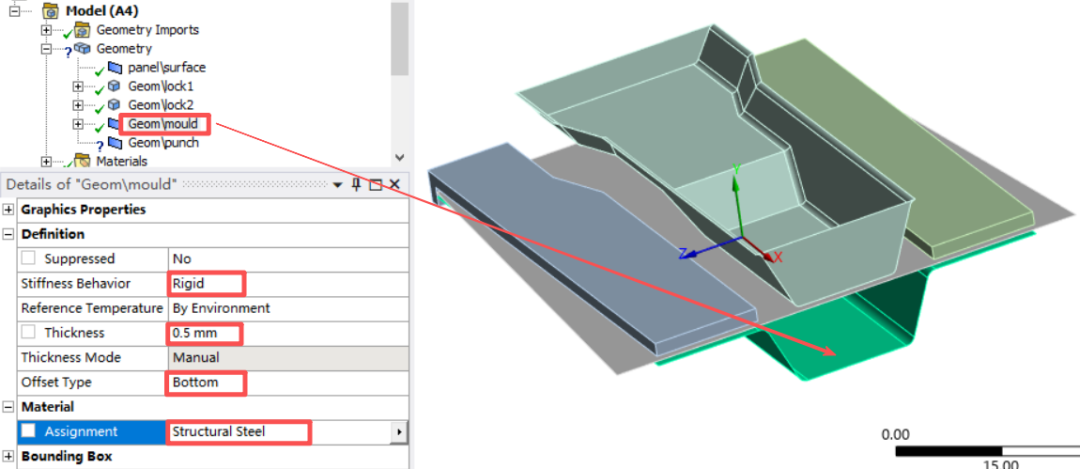

③ 模具和冲头:刚体,厚度此处设置0.5mm,默认结构钢
壳厚度设置时,注意offset type(偏移类型)的设置,设置不当时,在划分网格时,会出现重叠。可根据网格划分后的情况,调整,避免重叠。


-02-

接触设置与网格划分


接触设置方面,插入两个contact接触对,分别是冲头与板料的接触,模具与板料的接触。注意:
① contact接触单元需选择板料;
② 接触壳面和目标壳面适当调整,如图所示:
③ 摩擦系数根据实际情况设置,本例设置为0.1。

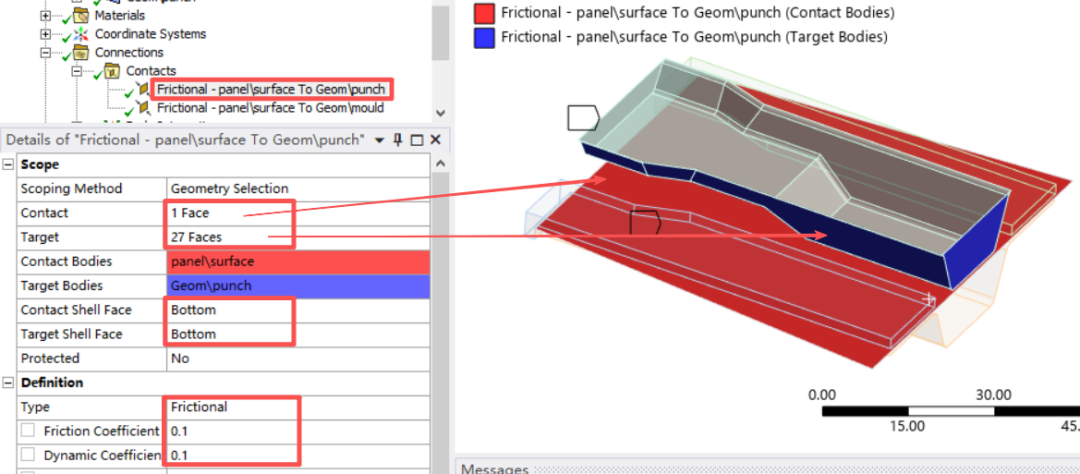

板料与冲头接触设置

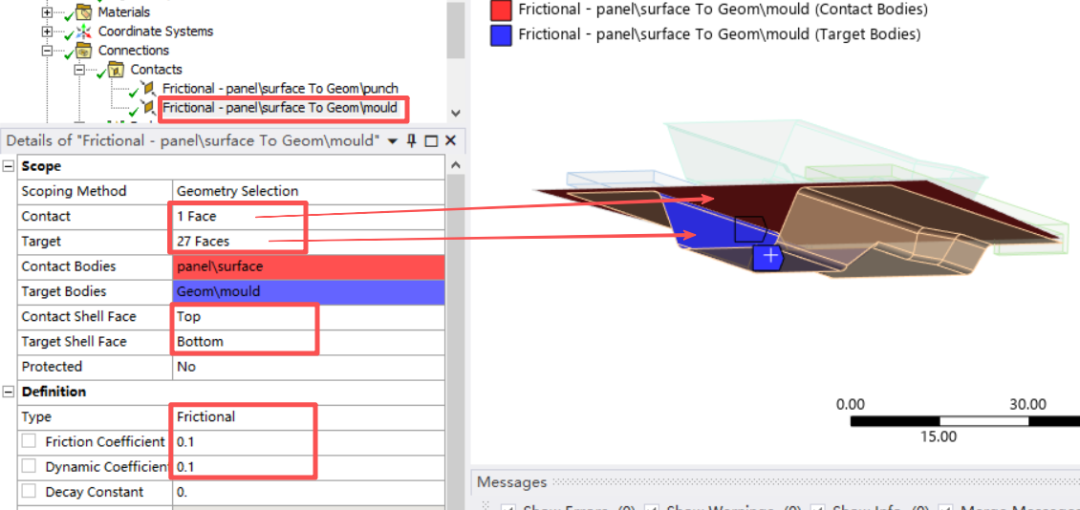

板料与模具接触设置

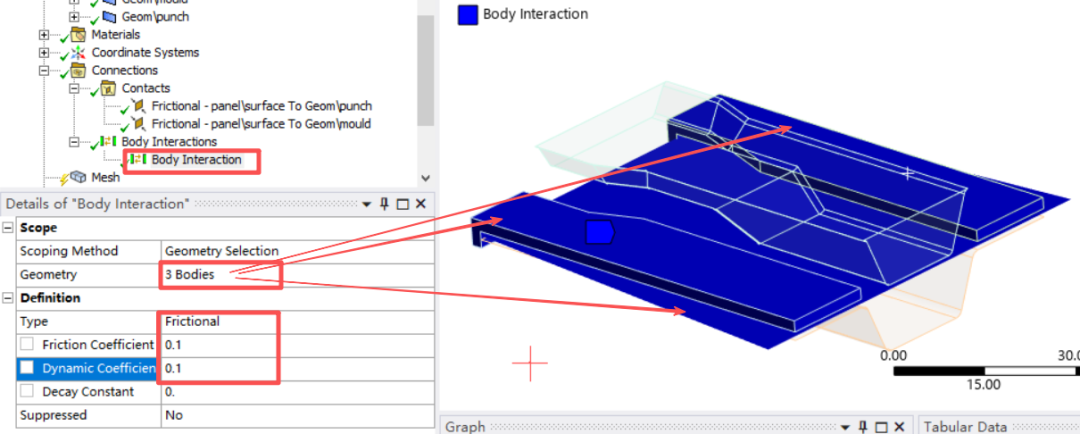

对于压板与板料的接触我们设置为body interaction(自动单面接触),设置如下:

为什么我们需要设置contact和body interaction两类接触呢?

因为板料与冲头、板料与模具的接触是我们所关心的部位。采用contact接触可提高接触计算精度、精确控制接触参数(接触属性控制,详后续设置),后处理设置时还能通过contact接触提取接触力,分析冲压设备选型。

而压板与板料的接触不是我们关注的重点,但采用body interaction能自动处理壳单元、梁单元等的边缘接触。如板料边缘与压板折边处的接触。

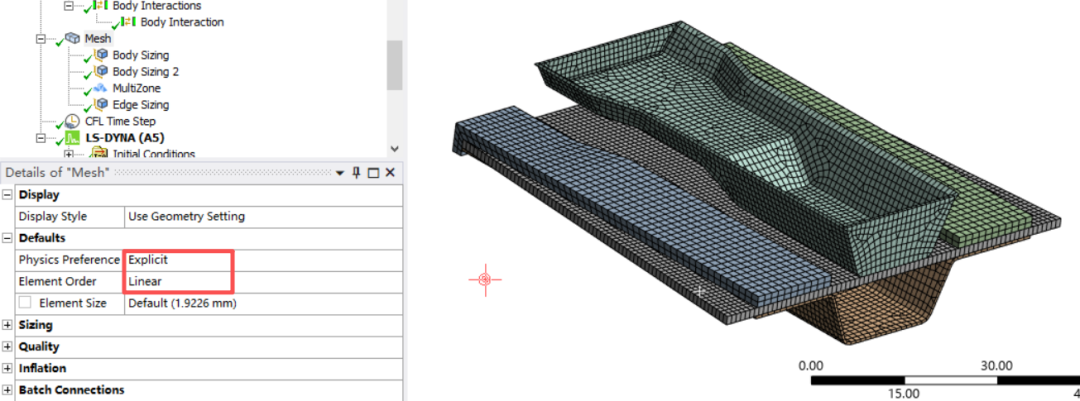

接触分析设置后,进行网格划分。本例网格划分很简单,采用默认的显示动力学网格(explicit Linear),不再赘述,划分结果如下图。需要注意的是网格在折边处一般是有倒角,精确分析需要在这些地方插入局部尺寸,进行网格加密。

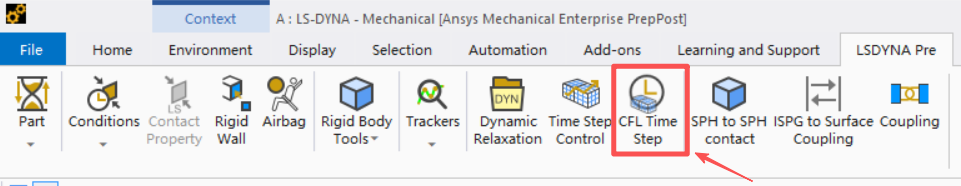

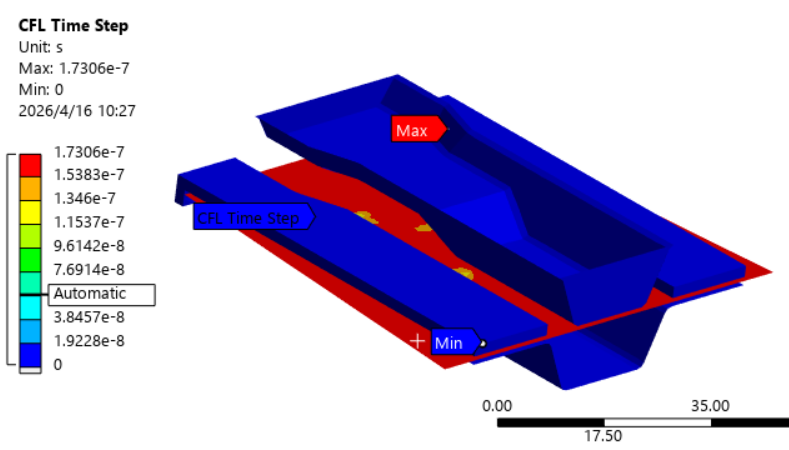

网格划分完成后我们可以检查一下CFL time step时间步结果。CFL时间步长是基于Courant-Friedrichs-Lewy条件,计算公式为:


通过查看该结果可以判断计算时间步长大小,优化网格质量,平衡计算量与计算效率。通常CFL时间步长可控制在在 10E-6到 10E−9 秒量级之间比较合适。本例的结果如下:



-03-

计算分析设置

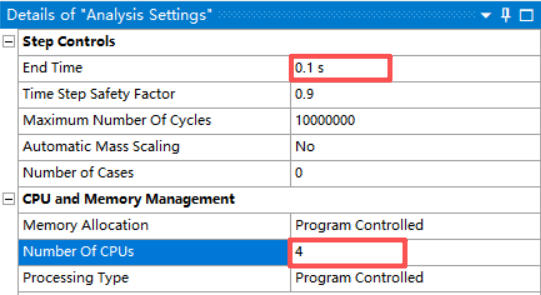

本例将分析时间设置为0.1s,计算我们采用4核,如下图所示:

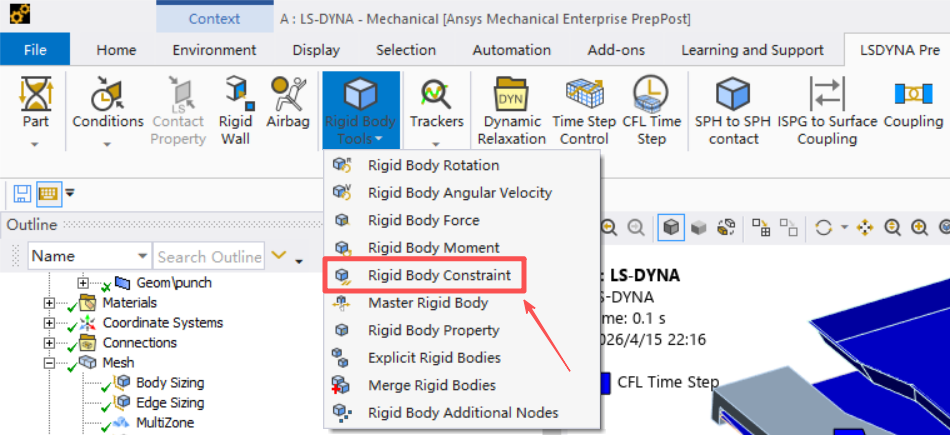

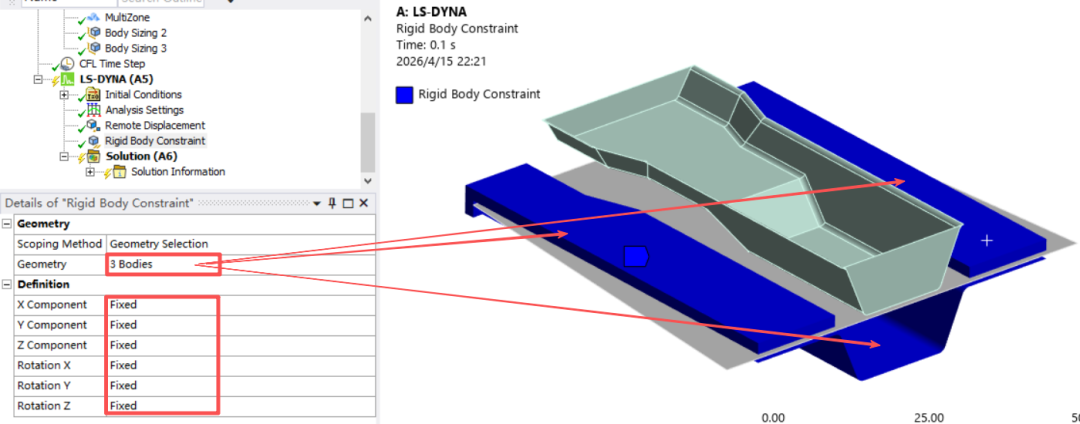

约束方面,模具需要固定,由于模具为刚体,在LS-DYNA中可通过刚体约束进行约束,如下图所示:

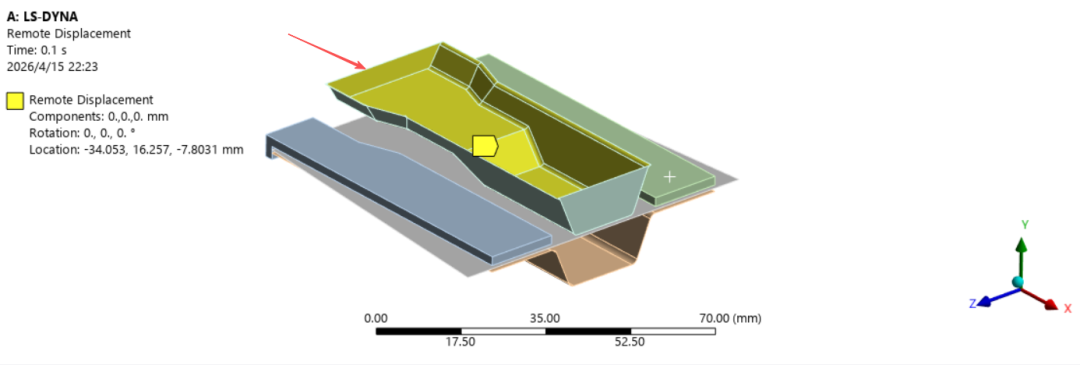

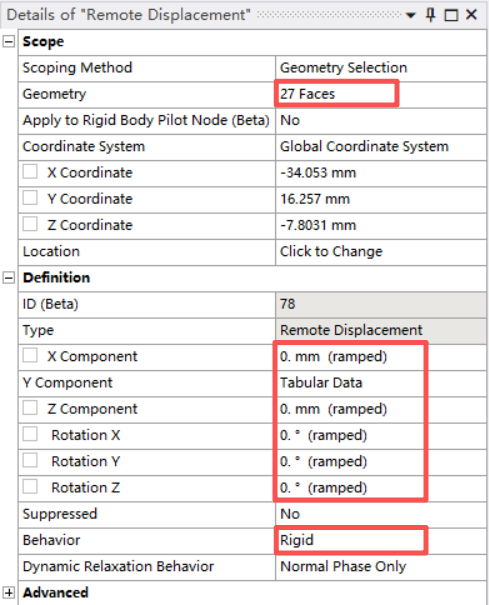

冲头向下移动,可以通过远程位移约束控制,如下图所示:

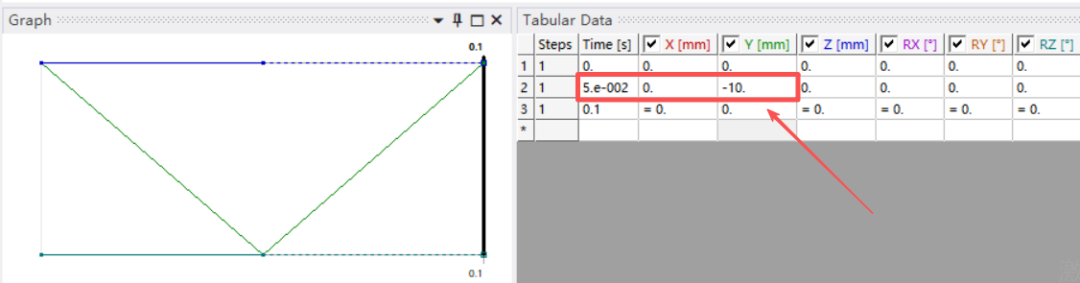

冲头在Y方向向下移动10mm,通过表格输入位移曲线,如下图所示,此处采用折线型,通常也可以选用正弦曲线。

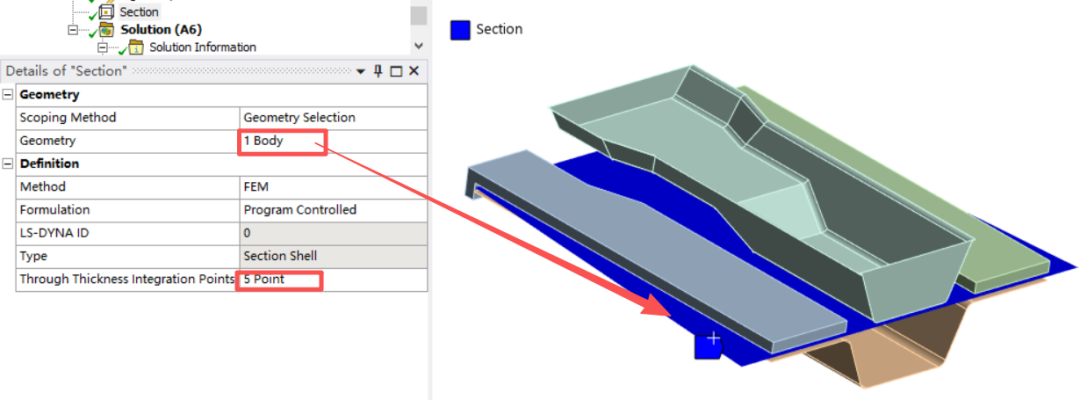

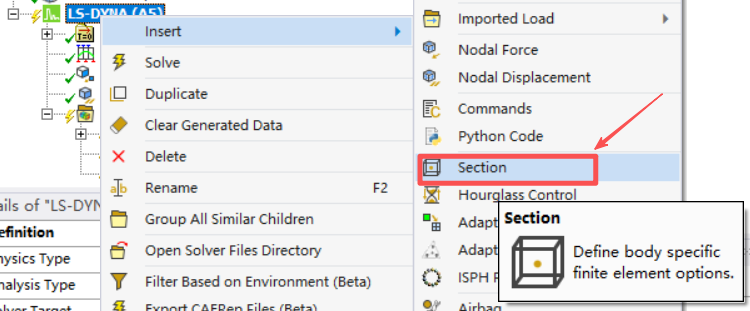

计算开始前,可以通过插入section指定一下单元选项,本例我们将厚度上设置为5个积分点。积分点数量增加会提高精度,但也会显著增加计算时间和内存消耗,根据实际需求进行权衡。本例设置如下图所示:

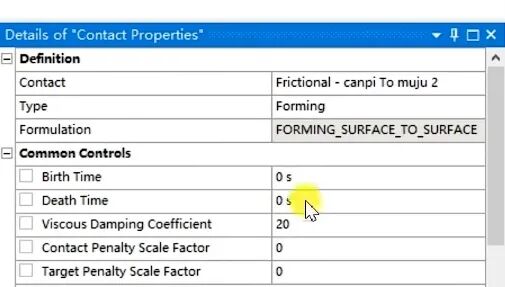

除此之外,我们还可以插入contact properties(接触属性),将接触类型(type)设置为forming成型,提高接触计算的准确性,减小接触震荡,如下图所示。





-04-

计算结果分析

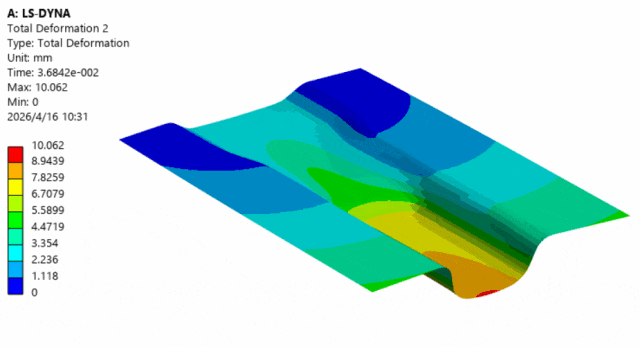

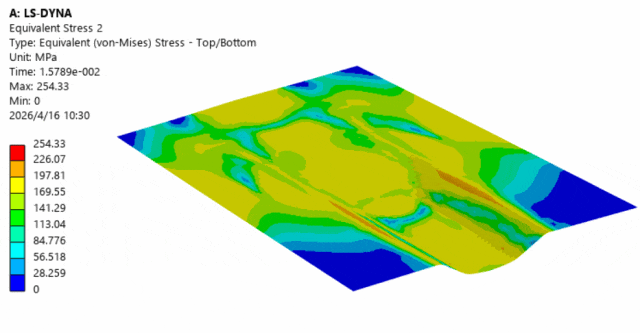

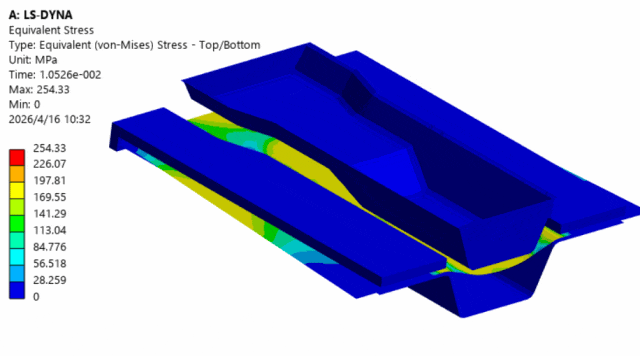

以下各图是计算结果,可以看到:板料上最大等效应力254.33MPa,最大总变形为10.062mm,与设置的下压量基本一致。最大总变形比设置的下压量大一点,微小增量原因可能是接触穿透或板材的塑性变形。

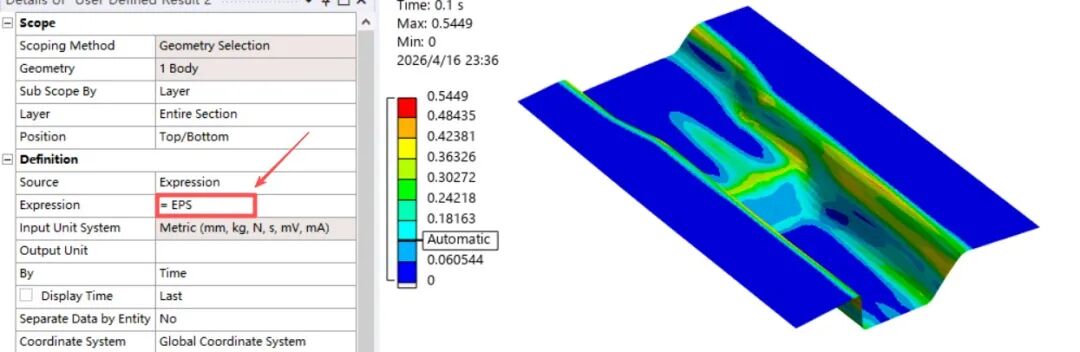

材料参数设置时,屈服强度为180MPa,结果中最大等效应力超过了屈服强度,说明板料在冲压过程中发生了塑性变形。等效塑性应变(EPS)如下图所示:

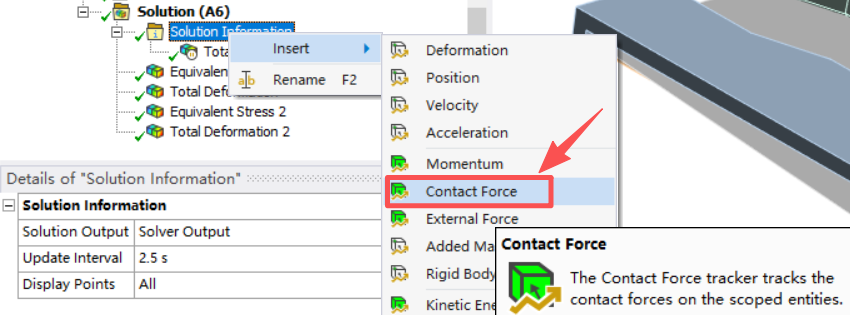

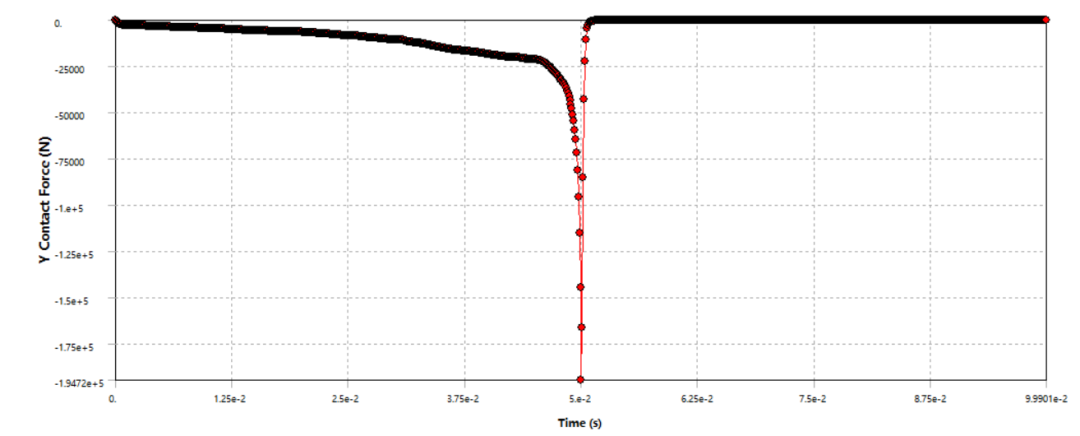

接触方面,我们可以通过contact force结果查看整个计算过程的接触力变化情况。如下图所示:

可以看到,在计算的0.05s左右时,即冲头将下压到最大位移时,接触力陡增。最大接触力达到了194.72kN,这表明冲压设备压机吨位应该需要差不多20吨,小型吨位(≤50吨)即可。

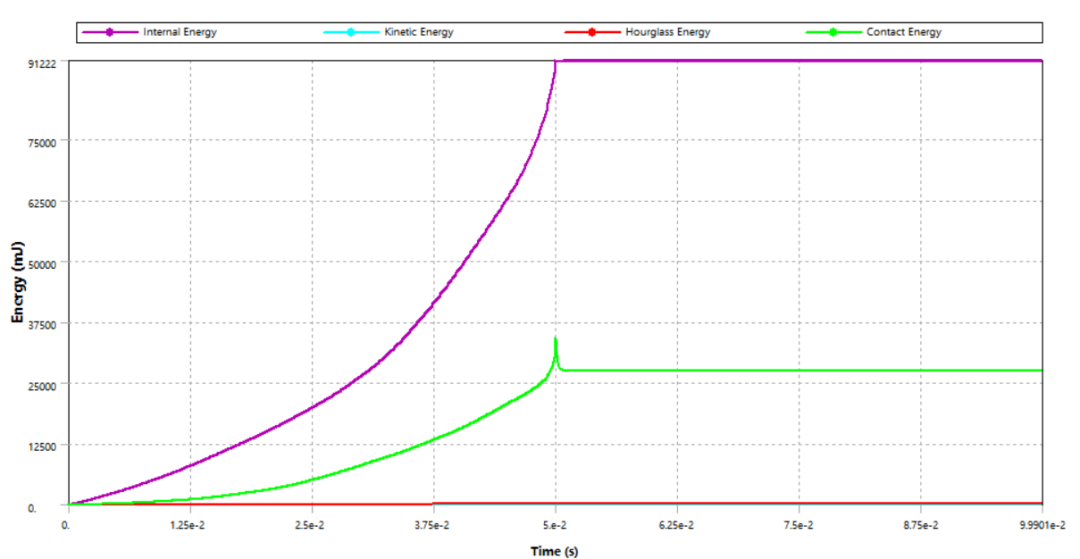

此外,我们在查看结果时,必须查看能量结果,如下图:

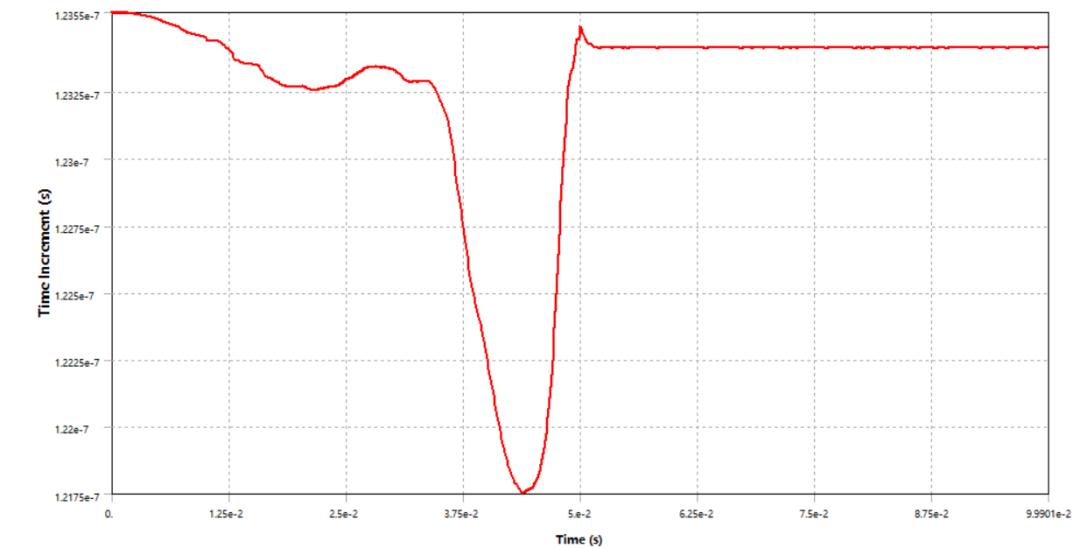

可以看到沙漏能很小,接触能未出现负值,说明计算结果没有大问题。在0.05s时,内能和接触能最大,这时候发生了较大的塑形变形,此时由于变形引发网格质量下降,计算的时间步增量也会大减小,如下图所示:

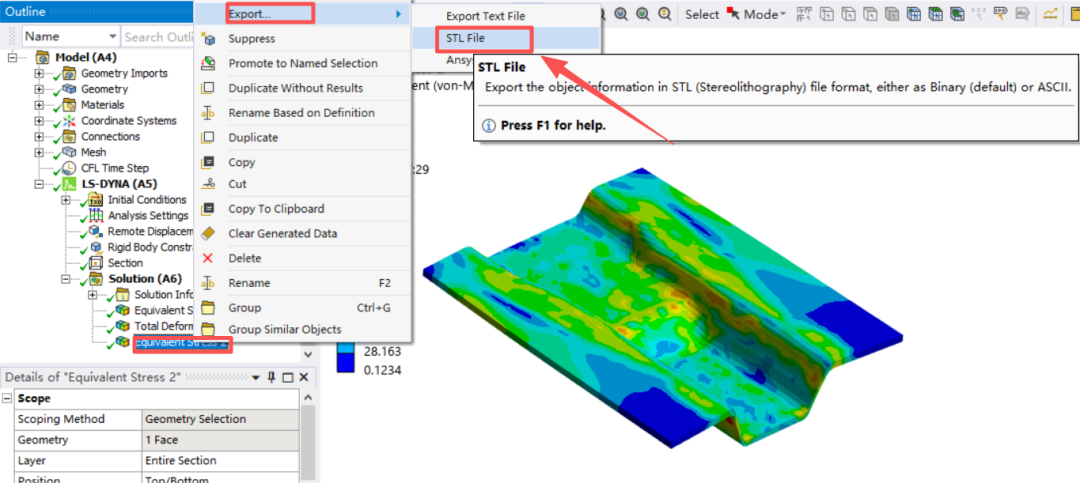

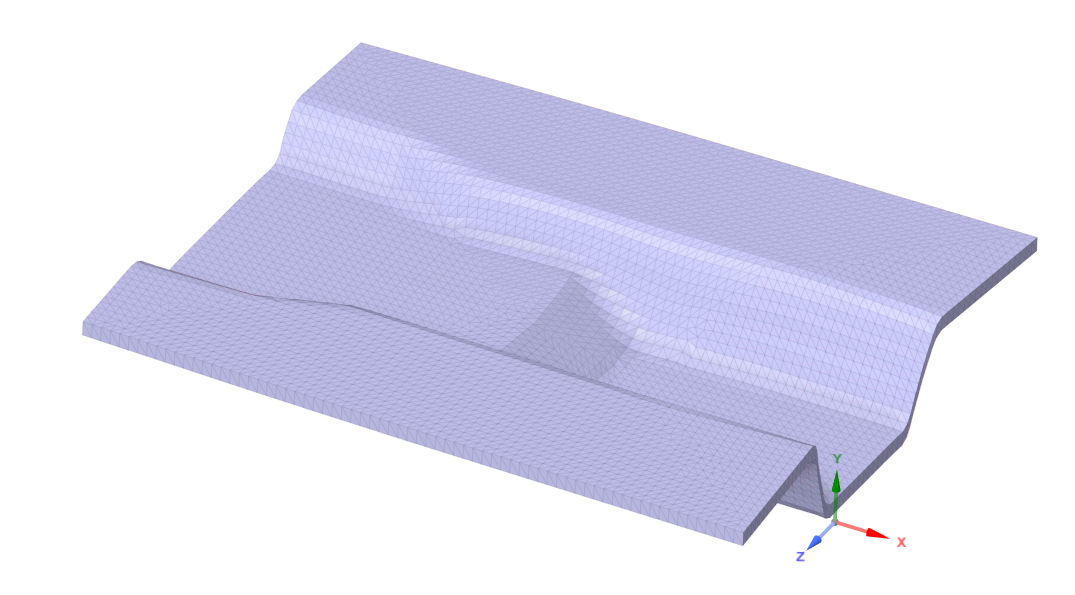

最后,我们可以将板料成型后的结果输出为三维模型,如下图:
输出的网格模型可以在spaceclaim中处理为三维实体模型。关于模型的处理此处不再细讲。后续文章笔者再来讲讲冲压的回弹分析吧。

好了,今天就和大家分享到这里,还请点赞、收藏和转发,感谢老铁支持!
