疲劳分析的“材料密码”：循环应力-应变曲线详解
在疲劳评估领域，无论是SN方法还是EN方法，最终都离不开对材料在循环载荷下行为的精准把握。而循环应力-应变曲线，就是解锁材料循环行为规律的“核心密码”。它不仅能揭示材料在反复载荷下是变硬还是变软，更能为疲劳寿命计算提供关键的材料参数。今天，我们就来深入解读这条曲线的来龙去脉。
一、材料的循环响应：四种行为揭示“硬”与“软”
大家都知道，材料在单次单调载荷（比如逐渐加大拉力直到断裂）下会表现出弹性、屈服、强化、断裂等阶段。但在循环载荷（反复拉伸-压缩或加载-卸载）下，材料的行为会发生显著变化，主要呈现四种典型反应：稳定状态、循环硬化、循环软化，以及“应变范围决定软化或硬化”的过渡状态。而这些反应的本质，是材料内部组织结构在循环载荷下的适应性调整。
要判断材料是循环硬化还是软化，最直观的方式是通过“滞后回线”观察——在固定应变范围下，看应力振幅的变化趋势：
• 循环硬化：当应变被约束在固定范围内循环时，如果后一个循环的应力振幅比前一个循环增大（比如第二次加载到目标应变时，所需的应力比第一次更高），就说明材料发生了循环硬化。这是因为循环载荷促使材料内部位错密度增加，阻碍了位错运动，从而使材料“越用越硬”。 • 循环软化：反之，如果固定应变范围下，后一个循环的应力振幅比前一个循环减小，则为循环软化。这种情况常见于经过热处理的高强度材料，循环载荷会导致材料内部的析出相分解或位错胞结构松弛，使得材料“越用越软”。 • 稳定状态：部分材料经过少数几次循环后，应力振幅不再变化，滞后回线形状保持稳定，这就是稳定状态。 • 应变范围依赖性：还有些材料的响应会“看应变脸色”——小应变范围下表现为循环硬化，大应变范围下则呈现循环软化，这种行为与材料的初始组织和热处理状态密切相关。
两种典型的循环响应可通过下图清晰区分：

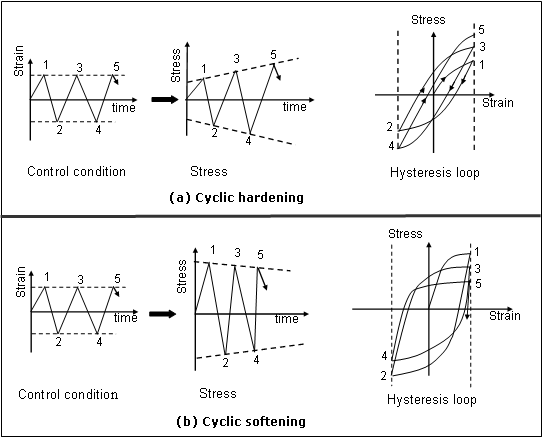

图 1. 材料循环响应 (a) 循环硬化；(b) 循环软化
值得一提的是，判断标准也可反过来：若固定应力振幅循环，应变振幅增大则为循环软化，应变振幅减小则为循环硬化，本质逻辑是一致的。更关键的是，材料的循环行为并不会一直变化，通常在极短时间内（循环次数仅占材料总疲劳寿命的10%以下）就会达到稳定状态，这为后续曲线构建提供了重要前提。
二、循环应力-应变曲线的构建：从滞后回线到“顶点连线”
循环应力-应变曲线并非直接通过单次实验测得，而是通过一系列稳定的滞后回线“拼凑”而成，核心步骤可概括为“定应变、测回线、连顶点”：
1. 多组应变振幅实验：针对同一种材料，分别采用不同的应变振幅进行循环加载，直到每组实验的滞后回线达到稳定状态（应力振幅不再变化）。比如，第一组用±0.5%的应变振幅循环，第二组用±1.0%，以此类推，获得多组稳定的滞后回线。 2. 整合滞后回线：将所有稳定状态的滞后回线绘制在同一个应力-应变坐标系中。每个滞后回线都有两个关键顶点——正应变最大时的“拉伸顶点”（应力最大、应变最大）和负应变最大时的“压缩顶点”（应力最小、应变最小）。 3. 连接顶点得曲线：用一条平滑曲线连接所有滞后回线的拉伸顶点和压缩顶点，这条曲线就是“循环应力-应变曲线”。它反映了材料在稳定循环状态下，应力与应变之间的定量关系。
整个构建过程可通过下图直观理解：
图 2. 稳定应力-应变曲线的定义
三、核心公式：循环应力-应变曲线的数学表达
与单调应力-应变曲线类似，循环应力-应变曲线也可以用简洁的数学公式表示，核心是将总应变分解为弹性应变和塑性应变两部分，公式如下：
ε = εₑ + εₚ = σ/E + (σ/K')^(1/n')
我们来逐一拆解公式中的关键参数，读懂每个部分的物理意义：
• ε（总应变）：材料在循环载荷下达到稳定状态时的总应变，是弹性应变和塑性应变的叠加，也是疲劳损伤累积的直接来源。 • εₑ（弹性应变）：总应变中的可恢复部分，遵循胡克定律，与应力σ成正比，与弹性模量E成反比（σ/E）。这部分应变不会产生永久性损伤，但会影响应力的分布规律。 • εₚ（塑性应变）：总应变中的不可恢复部分，是疲劳损伤的核心来源。其与应力的关系通过幂函数形式表达——(σ/K')^(1/n')，其中K'和n'是材料的关键循环性能参数。 • K'（循环强度系数）：反映材料在循环载荷下的强度水平，数值越大，相同塑性应变对应的应力越高，材料的循环承载能力越强。 • n'（循环应变硬化指数）：描述塑性应变与应力之间的非线性关系，取值范围通常在0.05~0.25之间。n'值越大，应力随塑性应变的增长越快，材料的循环硬化效应越明显。 • E（弹性模量）：材料的基本弹性参数，与单调载荷下的弹性模量一致。
四、工程价值：循环应力-应变曲线的“用武之地”
循环应力-应变曲线绝非“理论玩具”，而是疲劳分析中不可或缺的核心工具，其工程价值主要体现在三个方面：
1. 提供关键材料参数：公式中的K'和n'是EN方法（应变-寿命方法）计算疲劳寿命的核心参数，只有通过循环应力-应变曲线才能精准获取，直接决定了寿命预测的精度。 2. 预判材料循环稳定性：通过曲线的形状和参数，可快速判断材料在不同应变范围下是硬化还是软化，为结构设计提供依据。比如，对于承受大应变循环的零件，应避免选用循环软化明显的材料，防止使用中出现强度下降。 3. 优化工艺参数：通过对比不同热处理工艺下材料的循环应力-应变曲线，可筛选出循环性能更优的工艺方案。比如，调整淬火温度和回火时间，使材料获得更高的K'值，提升其循环承载能力。
五、总结：读懂曲线，掌控疲劳核心
循环应力-应变曲线的本质，是材料循环行为的“可视化表达”——它用应力与应变的关系，揭示了材料在反复载荷下的硬化、软化规律，更通过数学公式为疲劳评估提供了量化依据。无论是低周疲劳还是高周疲劳的深入分析，都离不开这条曲线提供的核心数据。
下一期，我们将基于循环应力-应变曲线，深入讲解EN方法的核心——Manson-Coffin方程，看看如何通过应变参数精准计算疲劳寿命。你对循环应力-应变曲线的哪个知识点还想进一步细化？欢迎在评论区留言！
