1.基本概念

应力强度因子（Stress Intensity Factor，简称SIF）是描述裂纹尖端应力场分布的物理量，它是表征外力作用下弹性物体裂纹尖端附近应力场强度的一个关键参数。SIF的概念最早由Irwin在1957年提出，用以量化裂纹尖端的应力集中程度，并成功解释了低应力脆断事故。在断裂力学中，SIF是一个衡量材料在载荷作用下裂纹尖端应力集中程度的指标，对于预测裂纹的扩展和材料的最终失效至关重要。SIF的物理意义在于，它能够量化裂纹尖端的应力场强度，并且与裂纹的扩展行为直接相关。当裂纹尖端的SIF达到临界值时，裂纹将失稳扩展，导致材料断裂。因此，SIF是评估结构完整性和预测材料失效的一个重要工具。在实际应用中，SIF的计算通常涉及到裂纹的几何形状、材料属性以及施加的载荷等因素。

2.理论计算公式

在断裂力学中，SIF是一个关键参数，它用于预测由远程负载或残余应力引起的裂纹尖端附近的应力状态。SIF的计算有助于评估结构完整性并预测材料在应力下的失效。SIF通常与材料的断裂韧性（Kc）进行比较，以确定裂纹是否会扩展。断裂韧性是材料抵抗裂纹扩展的能力，当SIF超过Kc时，裂纹将不受控制地扩展，导致结构失效。

SIF的计算公式为：

其中，K是应力强度因子（单位为MPa√m），σ是施加的应力（单位为MPa），a是裂纹长度（单位为米），Y是形状因子（无量纲）。形状因子Y是一个考虑裂纹几何形状及其相对于施加应力方向的无量纲参数。不同的裂纹形状和载荷条件会导致不同Y值。例如，对于中心裂纹的无限大板，Y值为1；而对于边缘裂纹的板，Y值会根据裂纹长度与板宽的比例而变化。SIF的计算对于工程设计和材料选择具有重要意义。通过精确计算SIF，工程师可以评估材料的结构完整性，并预测其在各种负载条件下的失效。这有助于设计更耐用、更安全的结构和材料。

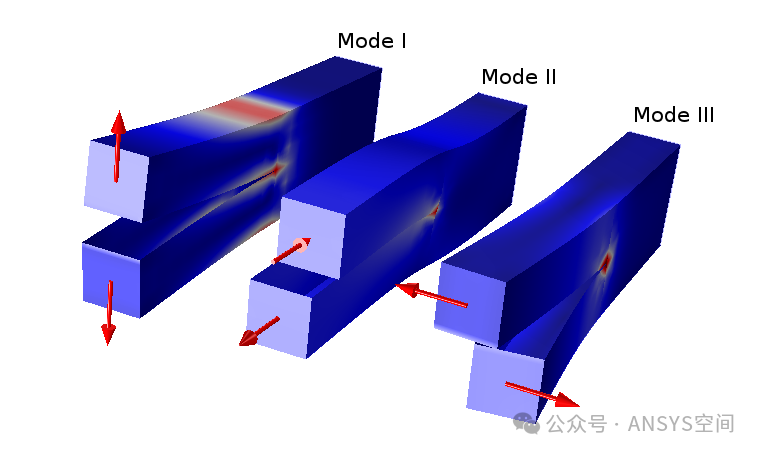

3.应力强度因子的分类

模式I：张开型（KI），也称为开启型或张开型裂纹，是最常见的裂纹扩展模式。在这种模式下，作用在裂纹面的垂直方向上的拉应力导致裂纹面张开。根据Griffith理论，当模式I的应力强度因子KⅠ达到材料的断裂韧性KⅠc时，裂纹将开始扩展。

模式II：滑开型(KⅡ)-模式II，滑开型或剪切裂纹，是指裂纹面在剪切力作用下相对滑动。这种模式的裂纹扩展方向与裂纹尖端的剪切力方向垂直。

模式III，撕裂型或抗裂型裂纹，涉及裂纹面在剪切力作用下沿裂纹前沿的相对滑动。这种模式的裂纹扩展方向与裂纹尖端的剪切力方向相同。

其中，I型断裂是最危险的，因此工程上也是最关注的。

4.应力强度因子的计算方法

4.1 数学解析法

数学解析法是计算应力强度因子（SIF）的经典方法，它依赖于解析几何和弹性力学理论。该方法适用于具有简单几何形状和载荷条件的结构。

适用条件：数学解析法适用于裂纹形状和载荷条件较为简单的情况，如中心裂纹、边缘裂纹等。在这些情况下，可以推导出SIF的闭合形式解。

计算过程：首先，根据裂纹的几何形状和载荷条件，选择合适的坐标系和应力函数。然后，利用弹性力学的基本方程，如位移方程和应力方程，推导出SIF的表达式。最后，通过数学运算得到SIF的具体数值。

优缺点：数学解析法的优点在于结果精确，理论依据充分。然而，该方法的缺点是适用范围有限，对于复杂几何形状和载荷条件的结构，很难得到闭合形式解。

4.2有限元法（推荐）

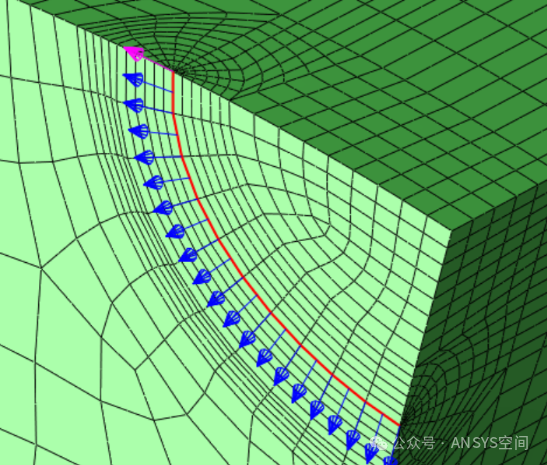

有限元法（FEM）是一种数值方法，通过将结构离散化为有限数量的小单元，并在每个元素内假设应力和位移的近似分布，从而求解SIF。目前，ANSYS支持二维和三维的各类结构，各类裂纹模型的应力强度因子计算。

适用条件：有限元法适用于各种复杂的几何形状和载荷条件，包括非平面裂纹、非均匀材料和多变的边界条件。

计算过程：首先，建立结构的几何模型，并对其进行网格划分。然后，选择合适的元素类型和材料属性，建立有限元模型。通过求解有限元方程，得到每个节点的应力和位移。最后，利用特定的方法，如J积分法或裂纹闭合技术，计算SIF。

优缺点：有限元法的优点是适用性强，可以处理各种复杂的工程问题。然而，该方法需要大量的计算资源，且结果的准确性依赖于网格的密度和质量。

4.3 边界配置法

边界配置法是一种半解析数值方法，它结合了解析解和数值计算的优点，通过在结构边界上施加适当的函数来近似SIF。

适用条件：边界配置法适用于裂纹问题，特别是当裂纹尖端附近的应力场具有奇异性时。该方法可以处理各种形状的裂纹和复杂的边界条件。

计算过程：首先，选择适当的应力函数和位移函数，这些函数需要满足裂纹面边界条件。然后，在结构边界上布置节点，并利用最小二乘法或其他数值技术求解节点上的未知系数。最后，通过插值或外推技术，计算裂纹尖端的SIF。

优缺点：边界配置法的优点在于计算效率高，所需的输入数据量少于有限元法。然而，该方法需要对裂纹尖端的应力场有较好的理解，以选择合适的函数形式。

总之，应力强度因子（SIF）是断裂力学中的一个核心概念，它表征了裂纹尖端的应力集中程度，并与裂纹的扩展行为直接相关。SIF的计算涉及到裂纹的几何形状、材料属性以及施加的载荷等因素，是评估结构完整性和预测材料失效的重要工具。
