PCB平面变压器画板设计注意事项，这样设计才靠谱

前言

随着电源模块向小型化、高功率密度方向发展，PCB平面变压器凭借其超薄体积、优异散热和低漏感等优势，逐渐成为开关电源设计者的“新宠”。然而，平面变压器的PCB设计并非简单地将线圈画在板上——匝间距留多大？过孔怎么打？盲孔能不能用？绝缘距离够不够？这些问题一旦处理不当，轻则变压器发热严重，重则整机失效甚至烧毁。

本文将结合我的平面变压器的设计，为大家梳理平面变压器画板时必须注意的关键点，帮助你在Layout阶段就避开那些“坑”。

一、匝间距：太近会短路，太远绕不下

平面变压器的绕组是直接在PCB上覆铜走线形成的。铜箔厚度通常为1oz（35μm）、2oz（70μm）或3oz（105μm）。匝与匝之间的间距（即导线边缘到边缘的距离）不能随心所欲，必须满足PCB工艺能力和电气安全要求。

工艺下限：

对于35μm（1oz）铜厚，导线宽度和间距 ≥150μm

对于70μm（2oz）铜厚，导线宽度和间距 ≥200μm

如果设计过密，厂家可能无法生产，或者成品率极低、成本飙升。在满足匝数要求的前提下，尽量适当放宽间距，尤其是流过较大电流的层。

给定绕组宽度bw ，每层匝数Ni ，则导线宽度Wt约为：

其中 s 为间距。设计时务必留出余量。

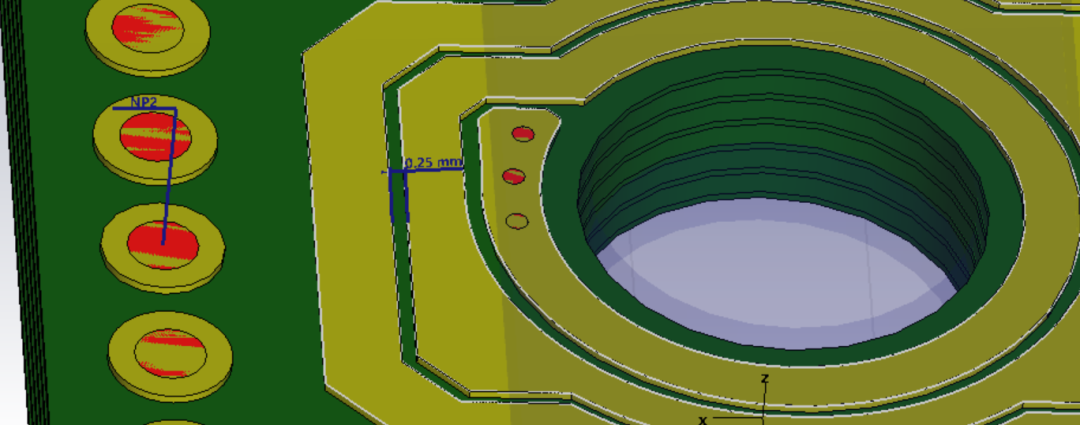

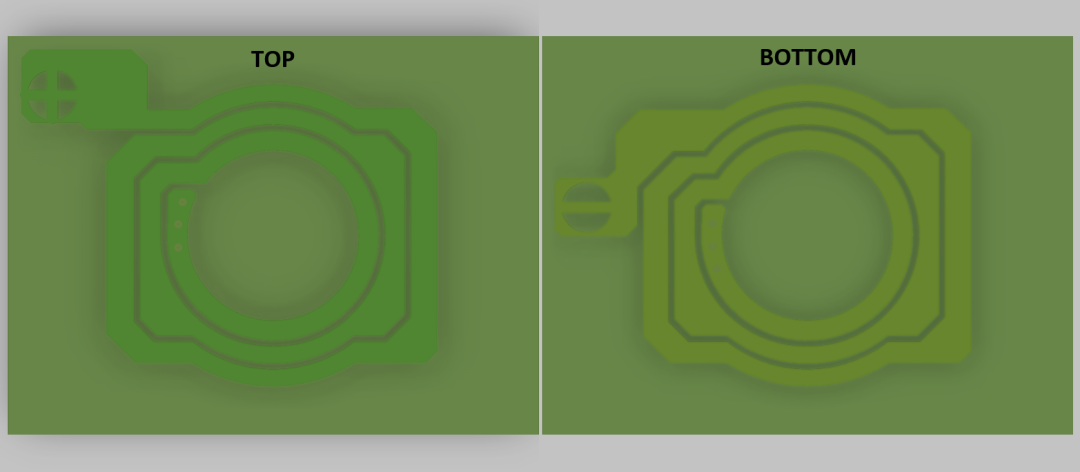

因为PCB尺寸的限制，宽度尽量与磁环尺寸一致，另外原边电流差不多副边的一半，我原边匝间距是0.25mm，副边匝间距是0.3mm

二、绝缘距离：安规红线不可碰

平面变压器通常将原边和副边绕组分布在不同的层，或者在同一层内分开。根据国际安规IEC60950（及后续的IEC62368），对于FR-4材料：

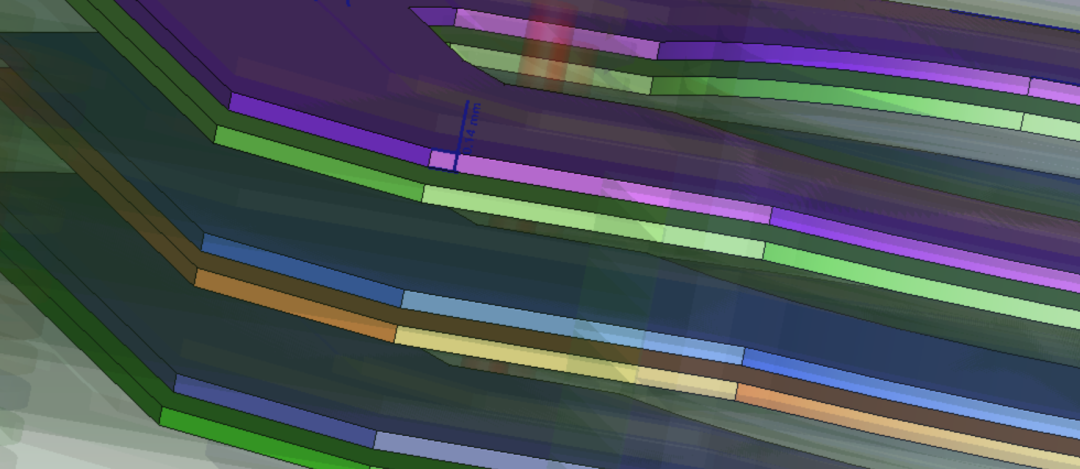

（1）原边与副边之间的加强绝缘：厚度 ≥ 400μm（通常指层间介质的厚度，或者通过多层板的总绝缘厚度）

（2）绕组层间的基本绝缘：≥ 200μm 即可

另外，磁芯被视为原边的一部分（因为通常与初级电路有电气连接或耦合），所以副边绕组及走线与磁芯之间的爬电距离也必须 ≥ 400μm。这意味着在设计绕组边界时，要从总宽度中扣除两侧各400μm（共800μm）作为安全边距。

建议：在放置绕组区域时，先用禁止布线区或Keep-Out Layer画出安规隔离带，避免后期因距离不够而返工。

三、过孔与盲孔：能用，但别滥用

平面变压器的多层绕组需要通过过孔来连接不同层的线圈，实现匝数的串联。然而，过孔会带来额外的电阻和寄生电感，且在大电流下可能成为局部热点。

1. 过孔的选择

通孔：工艺成熟、成本低，但会占用所有层的空间，可能影响其他层的走线。如果变压器独立于主板，通孔问题不大；若集成在主板上，需注意避让。

盲孔/埋孔：可以减少对通孔的占用，提高布线密度，但成本显著增加，且可靠性略低于通孔。仅在高度受限或需要极致利用空间时选用。

2. 过孔的载流能力

每个过孔的载流能力远低于同等截面积的铜箔。对于大电流绕组（例如副边输出10A以上），建议并排放置多个过孔，或者加大过孔孔径并采用厚铜（≥2oz）来减小电阻。设计时可用经验公式估算：一个直径0.3mm、铜厚1oz的过孔，安全载流约1~2A。

3. 过孔对绕组的“切断效应”

过孔会在铜箔上形成空洞，如果排列过于密集，会实质性地减少导线的有效截面积。建议将过孔布置在绕组的端部或转弯外侧，避免在长直导线中间打一排过孔。

四、电流密度与线宽：别再套用传统变压器的2-4A/mm²

传统线绕变压器的电流密度通常取 2~4 A/mm²，但PCB平面变压器完全不同！因为PCB铜箔与绝缘基材紧密贴合，散热条件更好，且铜箔很薄，允许的电流密度可以高达 20~50 A/mm²（甚至更高，视温升要求而定）。

举例：1oz（35μm）铜厚，线宽1mm，截面积0.035mm²，若取30A/mm²，则可走约1.05A电流。若需要走10A，则需要线宽约10mm（或用多层并联）。

但是，高电流密度必然带来温升。设计时应根据允许的温升（通常≤50℃）查表或仿真确定线宽。文档中给出了不同铜厚（0.5oz、1oz、2oz）下载流量与线宽的关系曲线，建议优先参考实际测试数据或厂家提供的“导线宽度-电流-温升”对照表。

注意：PCB的极限耐温虽可达260℃，但焊锡熔点183℃，且普通IC最高工作温度仅70~125℃。因此，绕组附近若有敏感器件，温升必须严格控制。

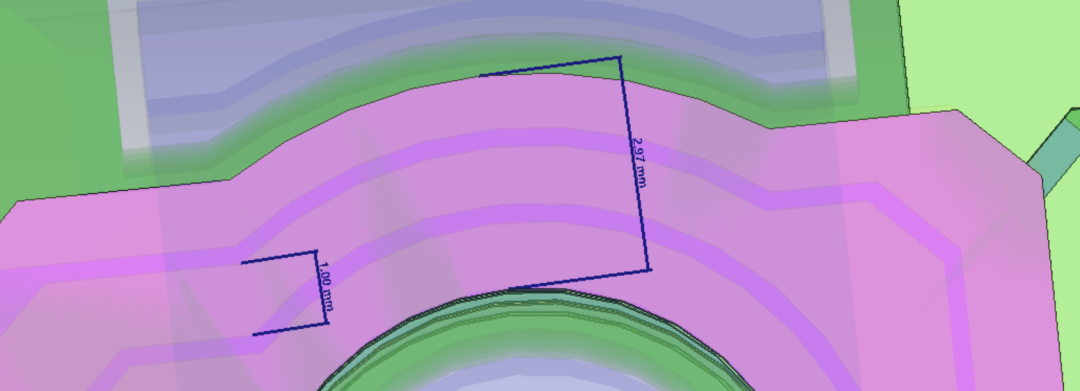

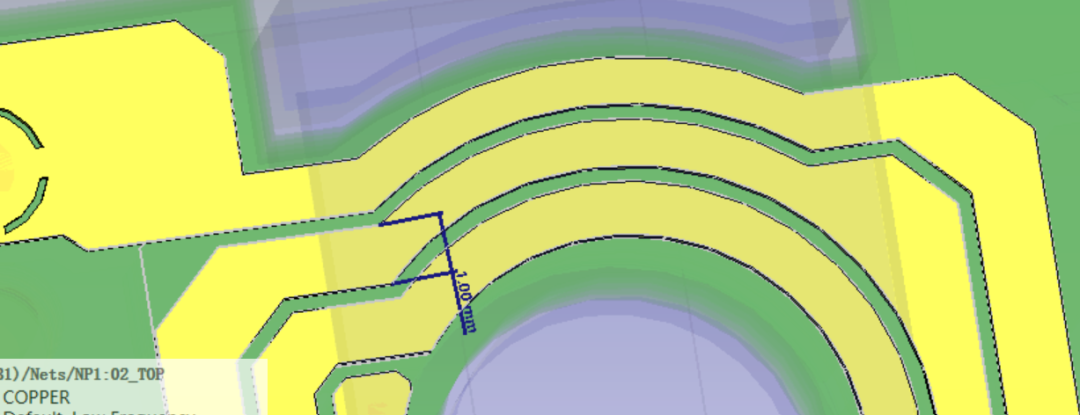

原边线宽采用1mm

铜厚采用4oz

五、端接与引出线：最短、最直接、最可靠

平面变压器的绕组最终需要连接到外部电路。常见的端接方式有：

直接利用PCB焊盘：将绕组末端引到器件表面，作为SMD焊盘。这种方式寄生参数最小，适合自动化贴装，但需要确保焊盘足够大，便于焊接。

外接金属端子：适用于大电流或需要插装的情况，但成本高，且接触电阻需重点控制。

无论哪种方式，引出线必须尽可能短。高频工作时（几十kHz到几MHz），长的引出线会引入显著的交流电阻和漏感。对于大电流输出，更要避免通过细长走线或细过孔连接，否则接触电阻会导致局部过热，甚至烧毁端子。

画板建议：

1.绕组出口直接开窗（solder mask defined），加厚焊盘铜箔（可补铜或加锡）

2.多根并联走线或过孔阵列降低连接电阻

3.避免在引出线上再打不必要的过孔

六、磁芯固定与应力消除：别忘了PCB也是结构件

平面磁芯（如EE、ER型）通常用环氧树脂胶固定在PCB表面。但有两个细节容易被忽视：

（1）胶水不要涂在磁芯端面：因为环氧树脂具有一定的磁导率（顺磁性），会引入额外气隙，改变电感量。应只在磁芯的两侧侧面点胶固定。

（2）磁芯与PCB之间留微小间隙：铁氧体磁芯脆性大，且热膨胀系数与PCB不同。如果硬性紧贴，温度变化时应力可能导致磁芯开裂。建议用垫片或胶层控制0.1~0.2mm间隙，缓冲应力。
