IEC61400-1风力发电机组第1部分：设计要求解析（7）外部条件

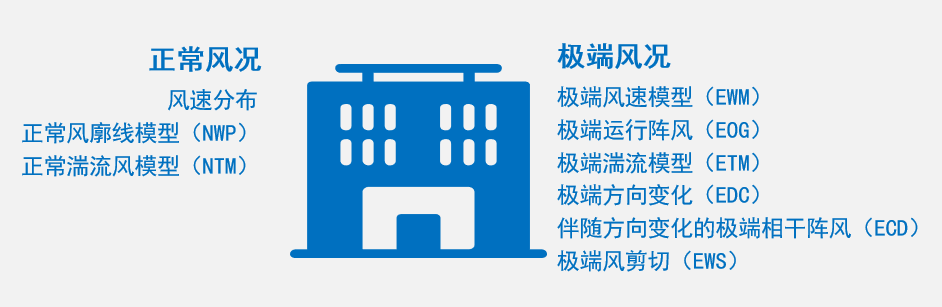

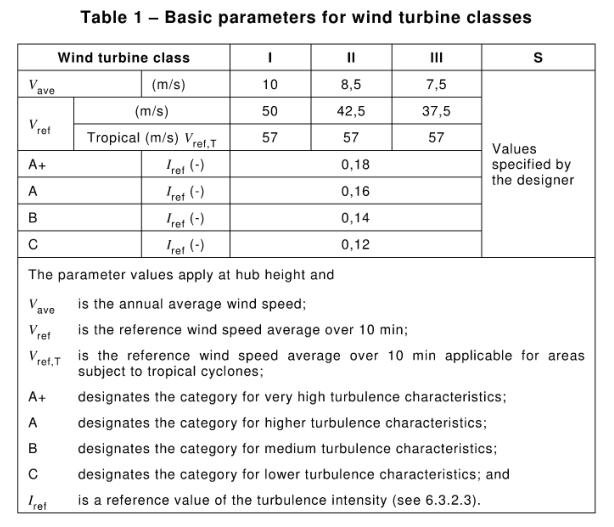

想象一下，一座高达两百米、叶片回转直径接近两个足球场长度的钢铁巨人，需要在旷野或海洋中屹立二十五年，昼夜不息地与狂风搏斗并汲取能量。它既要像精密的钟表一样高效运行，又要像堡垒一样在百年一遇的飓风中巍然不倒。确保如此复杂且巨大的系统能够安全、可靠、经济地实现其使命，其所依赖的根本准则，便是IEC 61400-1风力发电机组 第1部分：设计要求。这份标准并非简单的零件规格清单，而是一部深邃的“工程宪法”，为整个行业奠定了基于物理、逻辑和风险管理的完整设计哲学，是风力发电机组结构完整性、安全和性能设计的国际基础标准。其核心目的是提供一个工程框架，以确保风力发电机组在其设计寿命内，在特定的外部条件下，具备可接受的安全性与可靠性水平。该标准确立了基于载荷情况和极限状态设计原则的方法论。其设计流程由几个逻辑层面构成。首先，设计过程始于对外部条件的准确定义。风电机组不是孤立存在的，其设计源于它所在的天空、大地或海洋。因此，标准开宗明义，用宏大的篇幅详尽定义了外部条件——从十年一遇的湍流风到五十年一遇的极端阵风，从日常的温度循环到严酷的覆冰与地震，乃至电网的瞬间跌落与恢复。这些条件共同构成了一幅多维度的“环境应力图谱”，设计工程师的任务，就是在这幅图谱所描绘的所有严酷场景下，证明其设计的风电机组能够生存下来并完成使命。这意味着，同一型号的机组，安装在不同风场时，其设计验证所面临的外部条件可能截然不同。这些外部条件是所有后续计算的强制性输入，从而实现了 “以载荷为本，以环境为纲”。其次，标准通过风力发电机组安全等级和载荷工况两个工具来组织设计评估。“安全等级”如同为风力机组画上了标签，根据目标场址的参考风速和湍流强度，将其归入不同的类别，为设计目标提供了初步定位。一台为风平浪静的内陆平原设计的III类机组，绝不能贸然投入狂风巨浪的I类风场。而载荷工况则是标准化的核心工程工具，它穷举了机组一生中可能遭遇的所有典型场景：平稳发电时的疲劳磨损、紧急刹车时的巨大惯性冲击、遭遇极端阵风时又恰逢电网掉电的双重不利条件、乃至吊装运输中的特殊姿态。每个载荷工况都明确规定了风力发电机组的状态（如运行、故障、停机）、风况（如正常风廓线、极端事件）以及其他相关条件（如电网断电）。设计工程师必须对这份包含上百种组合的清单逐一进行仿真计算，确保在每一种工况下，结构都留有足够的安全余量。这套方法论，将不可预测的自然风险，转化为了可计算、可验证的工程命题，这正是其伟大的贡献。它推动风电行业从早期的经验类比设计，跃升为基于物理模型、概率统计和系统工程的现代设计体系。第三，结构设计要求基于极限状态和疲劳分析进行验证。在具体的工程实践层面，标准构筑了 “极限状态” 与 “疲劳寿命” 两大支柱，它们共同撑起了风电机组全生命安全周期。极限状态分析用保守的安全系数，考量那些足以导致整体坍塌或永久性损伤的罕见极端事件，确保其在最坏的情况下也不会造成灾难性后果。而疲劳分析关注的是在二十五年里数亿次的往复载荷下，金属何以不因微观裂纹的累积而断裂。这两个维度，一静一动，一重瞬时一重累积，定义了结构完整的全部内涵。第四，标准对其他关键系统的要求。本标准深刻地阐述了系统耦合的思想，超越了传统机械设计的范畴。在现代风机中，气动外形、结构弹性、控制算法、电气响应已紧密交织，浑然一体。控制策略的一次优化可能大幅降低叶片载荷，而传动链的一个振动模式也可能引发整机的失稳。因此，IEC 61400-1要求将风电机组作为一个完整的动态系统来对待，其控制和保护系统必须具备独立、冗余的安全层级，能在任何单点故障下接管机组，将其引导至安全状态。这种贯穿于气动、机械、电气和控制的一体化设计思维，是风力发电机组区别于其他大型装备的独特智慧。最后，标准强调通过设计评估过程进行验证。本标准要求设计不能停留在图纸和仿真模型上，必须通过层层实证加以评估。从关键部件的台架测试：让叶片在试验场上弯折至极限，让齿轮箱在试验台里经历加速的寿命考验；到整机原型在真实风场中的载荷与性能测量，将仿真数据与传感器反馈一一对照。这是一个从理论到实践，再从实践反馈修正理论的循环过程，其目的就是为了在风机屹立于山巅或海疆之前，已将所有的疑问与风险降至可接受的范围内。符合IEC61400-1标准是获得风机型式认证的基础。总而言之，IEC 61400-1是一部充满工程理性的标准，它将大自然无形的力量转化为可量化的设计参数，用系统性的框架管理无穷的复杂性，从而确保风机运行安全。全球每一台成功运行的风电机组，不仅是清洁能源的捕获者，还是这部标准活生动的诠释。它不规定具体的形态，却定义了安全的边界；它不限制技术的创新，却守护着发展的底线。IEC 61400-1是一个不断演进的标准，其修订反映了风力发电机组尺寸增大、应用场景拓展（从陆地到海洋）以及技术发展（如新的控制策略）带来的工程认知深化。它不是一个孤立的规范，而是与IEC61400系列中关于认证、测试、海上风电设计和特定部件要求的其他标准共同构成一个完整的技术体系。其实质是为风力发电机组的安全可靠设计提供了一个全面、系统且可验证的工程路径。正是这份标准所奠定的严谨、系统和风险意识，使得人类能够自信地建造越来越庞大的风机，能够以安全可靠的方式，在捕捉清洁能源的同时，与自然的力量共舞，形成一种坚实而可靠的动态平衡。来源：智慧强学斋
