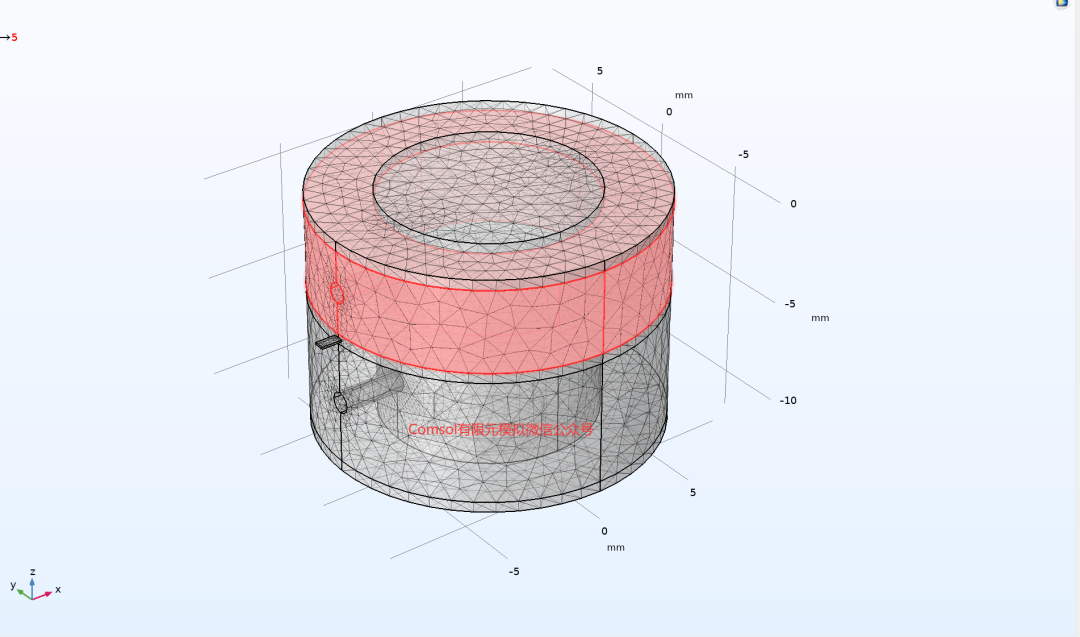

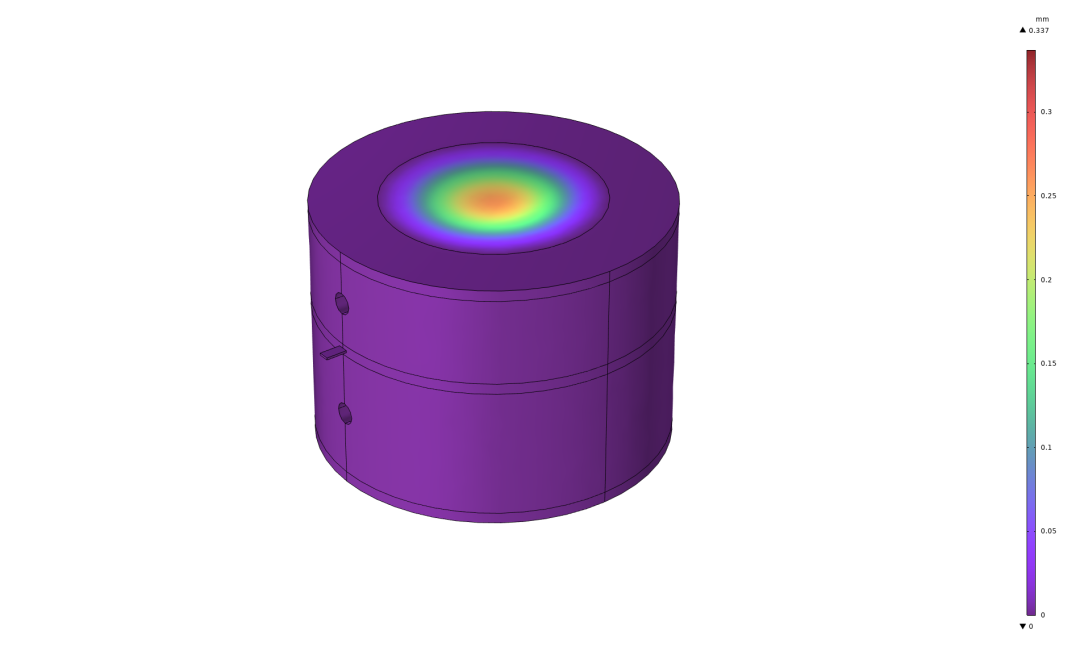

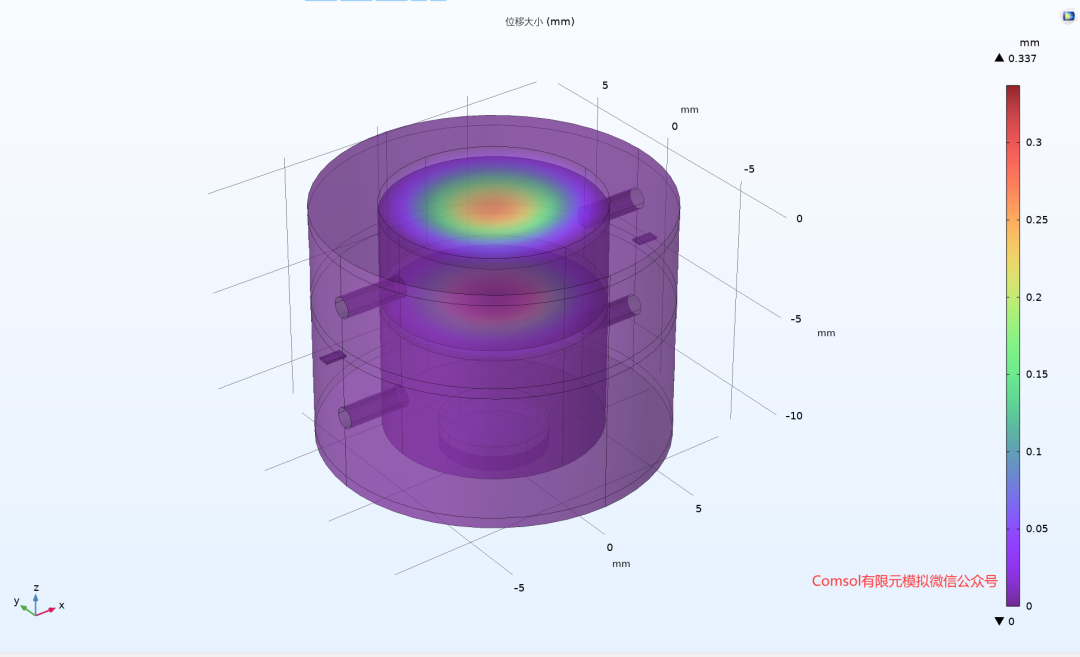

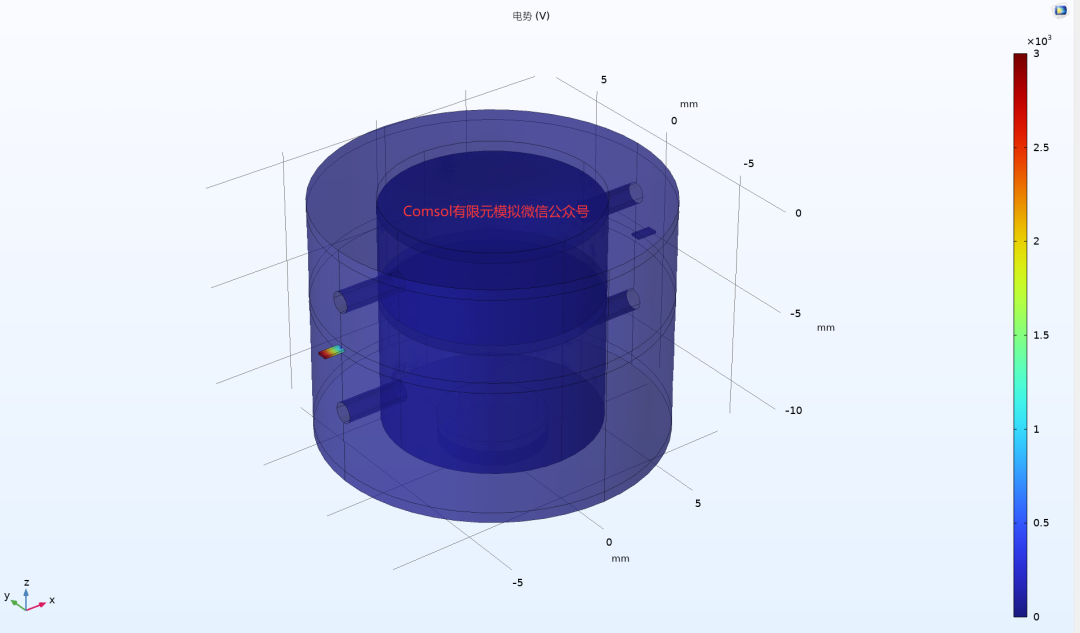

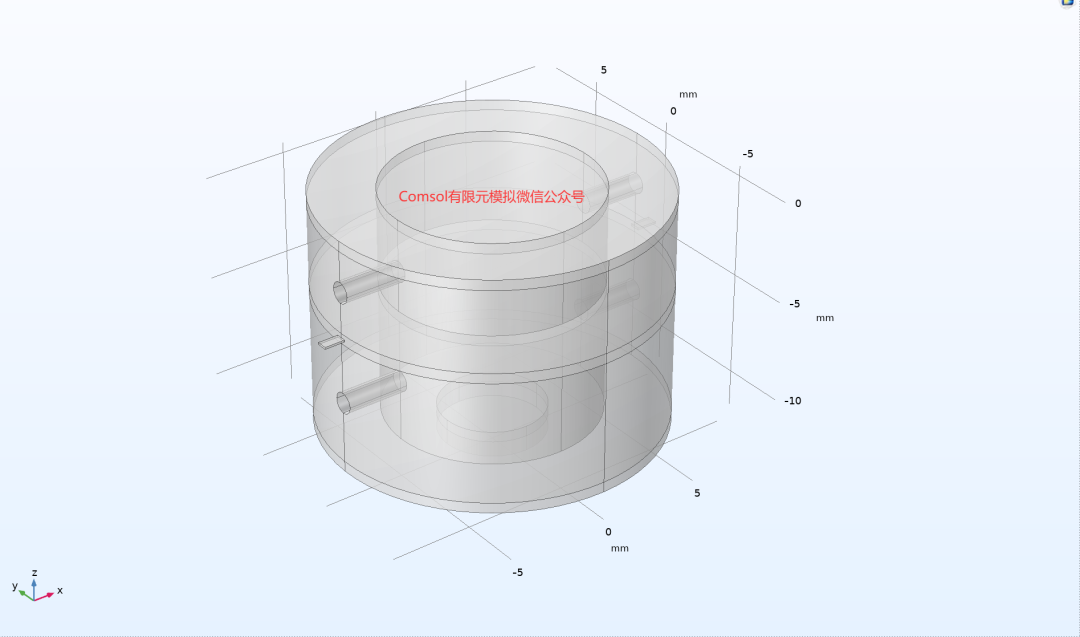

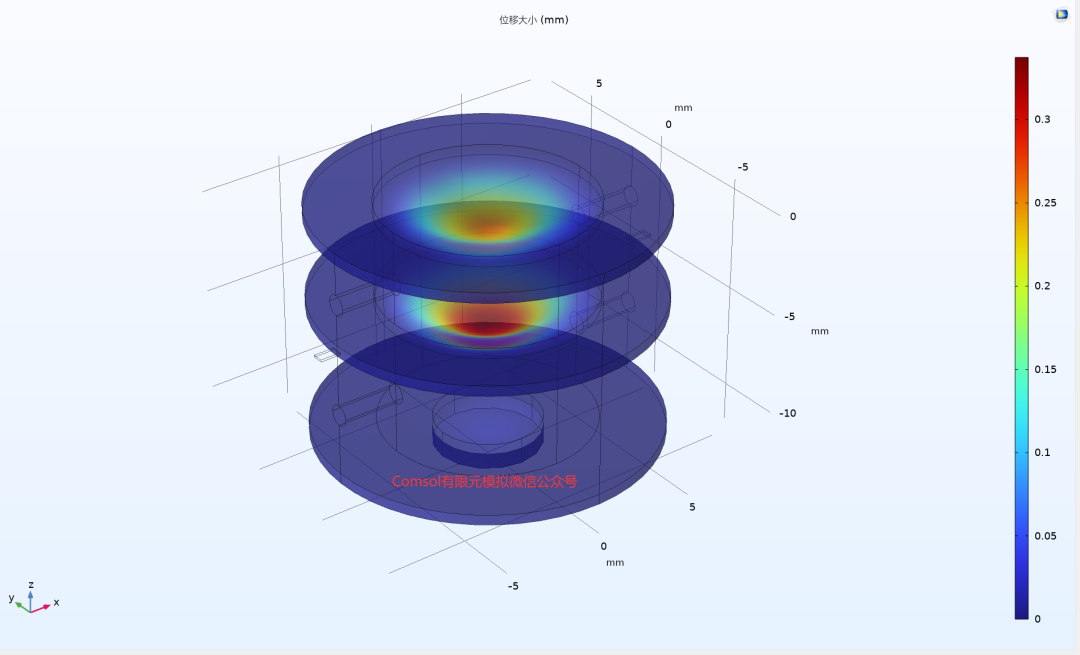

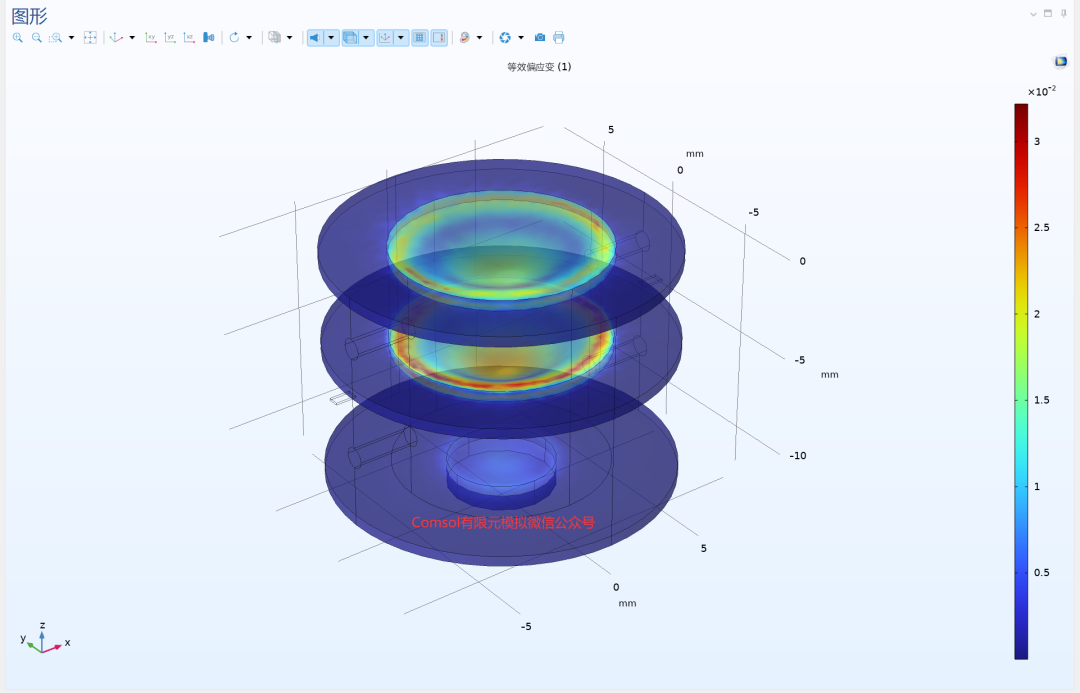

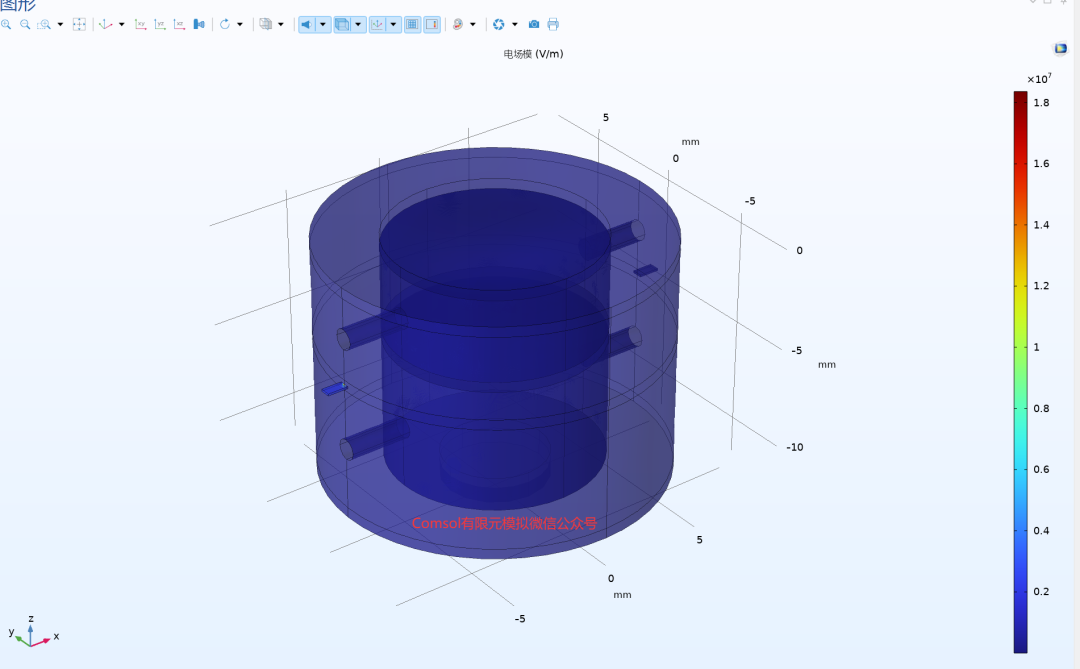

Comosl电压驱动薄膜运动

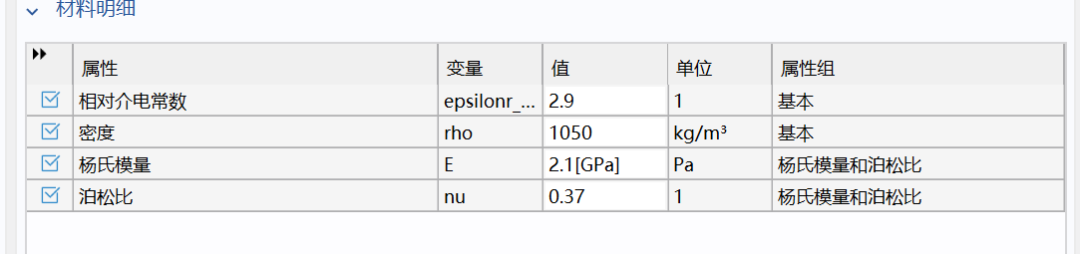

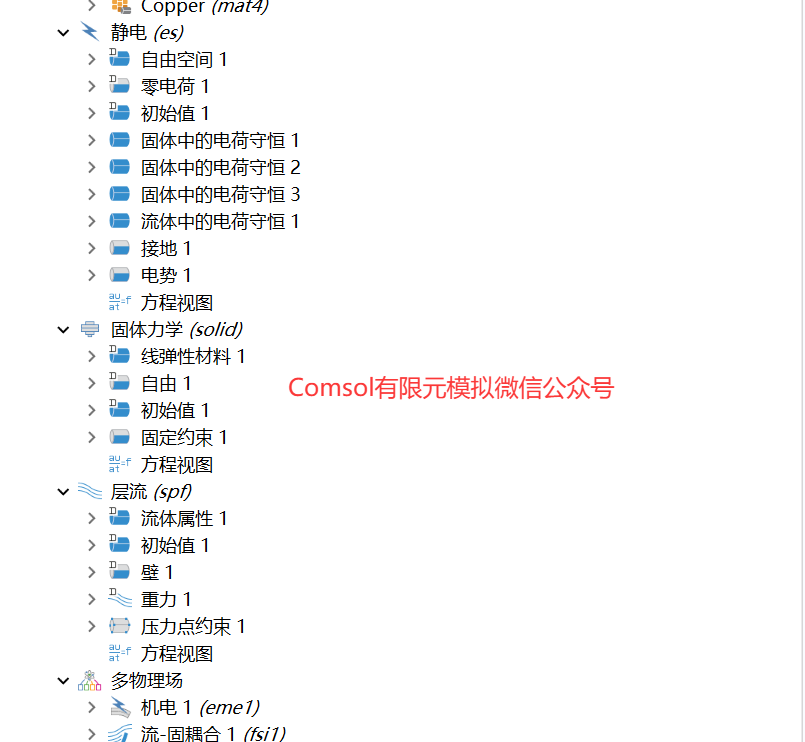

在Comsol中，稳态求解器（Stationary Solver）不收敛是仿真中最常见的问题之一。这通常意味着非线性方程组无法找到满足误差容限的解。 提高收敛性的策略可以分为物理模型检查、求解器设置调整、网格优化和加载策略四个层面。 1. 检查物理模型与边界条件 在调整求解器之前，必须确保数学模型本身是良定义的。约束是否充分，比如结构力学是否存在刚体 位移，必须施加足够的固定约束或对称边界条件来消除所有6个自由度（3平动+3转动）。如果存在刚体模态，刚度矩阵奇异，必不收敛。流体/电磁方面，压力参考点是否设定，电势零点是否接地，材料属性是否合理；检查是否有材料参数为0、负值或极端大/小值。检查单位制是否统一（例如：几何是mm，材料参数却是m）。边界条件冲突方面，是否在同一边界上同时施加了冲突的条件（例如：既指定了温度，又指定了热通量，且两者不兼容）；接触对设置是否合理；初始间隙是否过大导致无法闭合。 2. 优化加载策略 非线性问题往往是因为载荷一步加太大，导致牛顿迭代法跳出了收敛域。使用辅助扫描：不要直接施加100%的载荷。在研究步骤中启用“辅助扫描”，将载荷（电压、力、压力等）从 0 逐步增加到 1（例如：0, 0.1, 0.2 ... 1.0）。原理：利用前一步的解作为下一步的初始猜测值），引导求解器平滑过渡到最终状态。非线性项的渐进加载：对于极度非线性的材料（如超弹性橡胶、塑性），可以单独对材料非线性参数进行扫描。 3. 调整求解器设置 在“求解器配置”（Solver Configurations）节点下进行微调。A. 阻尼与稳定性 (Damping & Stability)常数阻尼（Constant Damping）：默认通常是“自动”。如果发散，尝试手动设置为 0.5 或 0.1。作用：限制每一步牛顿迭代的步长，防止更新量过大导致震荡。虽然会增加迭代次数，但能显著提高稳定性。自动非线性化（Automatic Nonlinearity）：确保勾选。让Comsol自动检测非线性项并应用适当的稳定技术。B. 线性求解器 (Linear Solver)直接求解器 (Direct, 如 MUMPS, PARDISO)：优点：鲁棒性极强，几乎能解决所有良态问题。缺点：内存消耗大，速度慢。建议：如果迭代求解器（Iterative）不收敛，首选切换到直接求解器。这是解决收敛问题最直接的方法。迭代求解器 (Iterative, 如 GMRES, FGMRES)：如果必须用迭代求解器（模型太大），尝试更换预处理器（Preconditioner）。推荐尝试：几何多重网格 或 ILU。增加“最大迭代次数”（Max iterations），默认25可能不够。C. 收敛容差 (Tolerance)相对容差 (Relative Tolerance)：默认通常是 0.001 (0.1%)。如果很难收敛，可暂时放宽到 0.01 或 0.05。注意：这会降低精度，仅用于测试模型是否能跑通。一旦收敛，再逐步收紧。绝对容差 (Absolute Tolerance)：如果变量数值极小，默认的绝对容差可能过大，导致误判收敛或无法收敛。需根据变量数量级手动调整。 4. 网格质量与自适应网格质量检查 查看网格统计信息，最小单元质量（Minimum element quality）应大于 0.1（最好>0.3）。扭曲度（Skewness）过高的单元会导致雅可比矩阵计算错误，直接引起发散。关键区域加密：在梯度变化剧烈的地方（如接触面、尖角、边界层）加密网格。初始网格太粗：有时网格太粗导致物理场无法 正确传递，尝试全局细化一次网格。 5. 高级技巧 初始化与延续法提供更好的初始值：在“因变量”（Dependent Variables）节点下，不要只用“用户控制”的零值。如果有近似解析解或之前的简化模型结果，将其作为初始值导入。全耦合 vs. 分离式 (Fully Coupled vs. Segregated)：全耦合：同时求解所有物理场。稳定性好，但内存大。适合强耦合问题（如压电、热应力）。分离式：轮流求解各物理场。内存小，但可能不收敛。策略：如果不收敛，优先尝试 全耦合 求解器。 6. 快速排查方案 检查约束：确保没有刚体 位移，边界条件无冲突。切换求解器：将线性求解器改为 Direct (MUMPS)。加阻尼：在非线性方法中设置常数阻尼为 0.5。分步加载：开启辅助扫描，将载荷分为10步加载。检查网格：修复低质量单元，加密高梯度区域。放宽容差：将相对容差暂时设为 0.01 测试。 7.经验法则 绝大多数稳态不收敛的问题，通过 “辅助扫描（分步加载）” + “直接求解器 (MUMPS)” + “适当阻尼” 这三招都能解决。如果依然不行，通常需要回头检查物理模型本身的合理性。 来源：Comsol有限元模拟
