光伏逆变器输入端BOOST主电路及采样电路分析

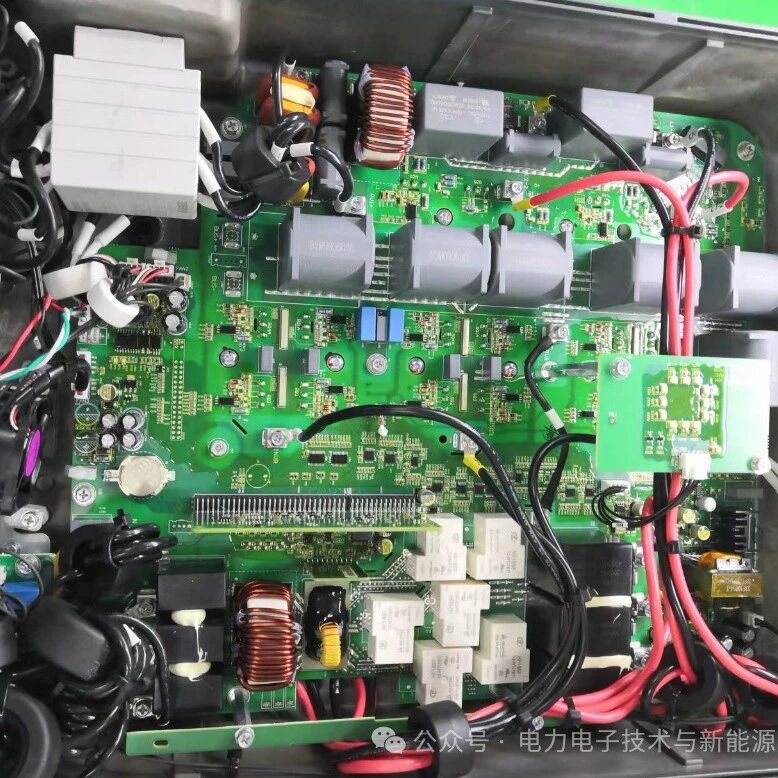

一、光伏逆变器输入端至BOOST电感前端主电路1.压敏电阻光伏直流输入端接入压敏电阻B72220S0511K509，其参数如下： 1.工作原理直流输入侧接入压敏电阻是为了防止电压过高，其工作原理如下，可以将突然的过大的能量传导出去，避免损坏后续电路。正常电压下：晶界层呈现高电阻，漏电流极小（微安级），相当于开路状态。超过阈值电压（压敏电压）：晶界层发生 齐纳击穿 或 隧道效应，电阻急剧下降，形成大电流通路，将过电压能量泄放至地。电压恢复：当电压降至阈值以下，晶界层恢复高阻状态。2.基本电参数 压敏电阻的在选用时要考虑的一些关键电参数如下：压敏电压（V1mAV1mA）定义：通过1mA直流电流时，压敏电阻两端的电压值。选择依据：通常为电路工作电压的1.5~2倍（如220V交流系统可选470V~680V压敏电阻）。最大持续工作电压（VAC/VDC）允许长期施加的最大交流/直流电压，超过此值可能导致老化加速。通流容量（ImaxImax）能承受的最大瞬时电流（如8/20μs雷击波形下的峰值电流，常见2kA~100kA）。能量耐量（WW）单次脉冲可吸收的最大能量（单位：焦耳J），与体积和材料相关。漏电流（IleakageIleakage）正常电压下的泄漏电流，通常＜100μA，过大会导致发热老化。响应时间（trtr）动作延迟时间（纳秒级，比TVS二极管略慢但远快于气体放电管）。电容值（CC）高频电路中需注意的寄生电容（几十pF到数nF），可能影响信号完整性。2.安规Y电容 压敏电阻后并联四个安规X1Y2电容CS Series电容，如CS14F2GA103MYNK2，基本参数如下： 1.工作原理：安规电容通过 “容抗限流” 和 “安全失效” 机制保障电路安全，主要分为 X电容 和 Y电容 两类：X电容（差模抑制）：跨接在 火线（L）与零线（N） 之间，用于滤除 差模干扰（如电网高频脉冲）。工作原理：利用容抗（Xc=12πfCXc=2πfC1）限制高频噪声电流，同时将噪声能量旁路至地。例如，1μF电容在50Hz下容抗约3180Ω，可限制220V交流电路电流至70mA46。失效模式：短路时保险丝熔断，避免持续过流7。Y电容（共模抑制）：跨接在 火线/零线与地线（G） 之间，用于滤除 共模干扰（如雷击感应电压）。工作原理：提供高频噪声对地的低阻抗路径，但严格限制容量（≤4700pF），确保漏电流低于安全阈值（温带地区≤0.35mA）。失效模式：击穿时外壳与地线等电位，避免触电风险7。安全特性：自恢复性：部分薄膜电容在局部击穿后能自我修复（金属化电极蒸发隔离故障点）。阻燃设计：外壳采用94V0级阻燃材料（如PBT或环氧树脂），失效时仅裂开无明火。2. 安全等级分类 3.核心电气参数额定电压：X电容：AC 250V/275V/305V（实际直流耐压≥2000V）。Y电容：AC 250V/300V（实际直流耐压≥5000V）。电容量：X电容：0.001μF~20μF（X2典型值0.001~4.7μF）。Y电容：≤0.1μF（常用10pF~4700pF），避免漏电流超标。温度与湿度耐受：工作温度：-40℃~+110℃（汽车级要求-55℃~+125℃）。湿热测试：85℃/85%湿度下1000小时（THB测试），容量变化≤10%28。绝缘电阻：端子间：≥15,000MΩ（C≤0.33μF）或≥5,000s（C>0.33μF）4.总结安规电容的核心价值是 “安全优先”：X电容：大容量、高耐压，专攻差模干扰，需配泄放电阻。Y电容：小容量、超高绝缘，扼制共模泄漏，容量是安全红线。选型时需平衡 EMI性能、安全等级 和 环境耐受，尤其关注认证与失效模式，确保人身与设备双重安全。3. 共模电感1.工作原理利用磁芯的磁导率对共模电流呈现高阻抗，而对差模电流呈现低阻抗。 (共模噪声) I_cm ----> 线1线圈 ----> 磁通叠加 ----> 高感抗 ----> 抑制噪声 | ↑↑↑↑↑↑↑ | ||||||| (同向叠加) | ↓↓↓↓↓↓↓ (共模噪声) I_cm ----> 线2线圈 ----> 磁通叠加 ----> 高感抗 ----> 抑制噪声 (差模信号) I_dm (入) ----> 线1线圈 ----> 磁通抵消 ----> 低感抗 ----> 信号通过 | ↑↓↓↓↓↓↓ | ||||||| (反向抵消) | ↓↑↑↑↑↑↑ (差模信号) I_dm (出) <---- 线2线圈 <---- 磁通抵消 <---- 低感抗 <---- 信号通过2.参数选择定义选择合适的共模电感对EMC性能至关重要。以下是最关键的设计参数：共模阻抗：定义： 在指定频率下（通常是噪声最严重的频率点或一个标准频点，如10MHz, 100MHz），电感对共模电流呈现的阻抗值（Z_cm）。通常以Ω为单位表示。重要性： 最核心的参数！ 直接决定了电感在目标频段抑制共模噪声的能力。阻抗越高，滤波效果越好。特点： 阻抗随频率变化，不是常数。通常制造商会在规格书中提供阻抗-频率曲线图。构成： 主要由共模电感量（L_cm）产生的感抗（XL_cm = 2πfL_cm）决定，但在高频时，线圈的寄生电容（自谐振）和损耗也会显著影响阻抗值（Z_cm = R + jXL_cm, 谐振点后呈容性）。注意： 测试条件（电压、电流）会影响测量结果，规格书应注明测试条件。共模电感量：定义： 在低频范围内（远低于自谐振频率），电感对共模电流呈现的电感值（L_cm）。通常以µH或mH为单位表示。重要性： 是决定低频段共模阻抗的基础（XL_cm ∝ f * L_cm）。在低于自谐振频率的范围内，L_cm越大，相同频率下的阻抗越高。测量： 通常在较低频率（如100kHz）下测量。关系： 与磁芯的磁导率（μ）、线圈匝数（N）、磁芯截面积（A_e）和磁路长度（l_e）成正比（L_cm ∝ μ * N² * A_e / l_e）。额定电流：定义： 电感在保证性能（主要是温升和电感量下降不超过规定值）的前提下，能够长期连续通过的最大共模电流（或差模电流，通常两者相同或差模电流更大）。通常以A RMS（有效值）表示。重要性： 确保电感在电路的实际工作电流下不会过热损坏，且电感量不会因饱和而急剧下降导致滤波失效。必须大于或等于电路的最大预期工作电流。分类：温升额定电流： 基于电感温升不超过规定值（如40°C）定义的电流。饱和额定电流： 基于电感量下降不超过规定值（如10%或30%）定义的电流。对于开关电源等存在大电流脉冲的应用尤其重要。直流电阻：定义： 电感单组线圈的导线电阻（DCR）。通常以Ω或mΩ为单位表示。重要性： DCR会产生压降（V_drop = I * DCR）和功率损耗（P_loss = I² * DCR），导致发热和效率降低。在电源线和低电压大电流信号线（如USB Power Delivery）中需要特别关注，应尽可能选择低DCR的电感。自谐振频率：定义： 电感自身的寄生电容（C_p）与电感量（L_cm）发生并联谐振时的频率（SRF = 1 / (2π√(L_cm * C_p))）。重要性：在SRF点，阻抗达到最大值（纯电阻性）。在频率低于SRF时，电感呈感性（Z ≈ j2πfL），阻抗随频率升高而增加。在频率高于SRF时，电感呈容性（Z ≈ 1/(j2πfC)），阻抗随频率升高而降低。设计考虑： 为了有效抑制噪声，电感的有效工作频率范围（阻抗较高的范围）应覆盖需要抑制的噪声频段。通常要求噪声频率低于SRF。选择电感时，需要确保目标噪声频率在SRF以下的感性区域。额定电压：定义： 电感线圈之间或线圈与磁芯/屏蔽层之间能够承受的最大安全电压（交流或直流）。重要性： 保证电感在电路的工作电压和可能出现的瞬态电压（如浪涌）下不会发生击穿，确保安全性和可靠性。在交流电源线（如AC/DC输入）滤波中尤为重要，需要满足安规要求（如UL, VDE, IEC）。工作温度范围：定义： 电感能够保证性能和可靠性的环境温度范围。重要性： 确保电感在设备预期的工作环境温度下能正常工作。高温可能导致磁导率下降、损耗增加、饱和电流降低；低温可能导致材料脆化。漏感：定义： 理想情况下，差模电流产生的磁通应完全抵消。但实际上，由于线圈不完全对称、磁通不完全闭合等原因，会存在一小部分未被抵消的磁通，其对应的电感量称为漏感（L_leakage）。重要性：漏感对差模信号呈现为一个小的串联电感，可能会影响高速信号的质量（如边沿速率、过冲）。在某些滤波器中，可以利用漏感来辅助抑制差模噪声（但通常需要额外差模电容配合）。设计考虑： 对于高速数据线（如USB 3.0+, HDMI, PCIe），需要选择漏感极低的共模电感以避免信号完整性问题。3.选型考虑点 明确噪声需求： 确定需要抑制的共模噪声频率范围及其幅度。这决定了所需共模阻抗的大小和频率特性。电流能力： 根据电路的最大工作电流（RMS和峰值）选择满足额定电流（温升和饱和）的电感。阻抗匹配： 在目标噪声频率点，选择具有足够共模阻抗的电感。仔细查看阻抗-频率曲线图，确保目标频段在有效滤波范围内（低于SRF）。DCR限制： 在电源线和低电压大电流线路中，优先选择低DCR的电感以降低损耗和压降。电压等级： 确保电感额定电压满足电路工作电压和安全规范要求（特别是AC电源应用）。信号完整性： 高速信号线应用需关注低漏感。尺寸与成本： 在满足电气性能的前提下，考虑安装空间和成本因素。4.连续串联电阻当电路停止工作时消耗电路中电容存储的能量，为了保证电路的效率，电阻通常为100k左右，四个串联。5.薄膜电容在共模电感后并联薄膜电容来抑制电路中的高频噪声，改善电路的EMI。6.DC_BUS+母线接电流传感器T60404-N4646-X664，并以LA17P020S05电流传感器为替代料。1.基本参数 2.安装配置电源配置：双电源模式：引脚1接+15V，引脚2接-15V（±15V对称供电）。单电源模式：引脚1接+5V或+12V，引脚2接地（需确认型号兼容性）。电流消耗：最大18.5mA，需匹配电源功率。输出信号特性：线性输出：精度±0.5%，线性度±0.1%，带宽DC~200kHz，响应时间≤500ns。负载匹配：电流输出型需外接采样电阻（如50Ω），电压输出型可直接接入ADC。安装要求：导体 位置：被测导线必须居中穿过传感器内孔，偏置会导致测量误差。通电顺序：先供传感器电源，再接通被测电路，防止浪涌损坏二、PV输入端采样电路 1.电压采样电路 其中比较器的正向输入端电阻组成电阻分压采样电路，大电阻是因为此时母线电压很大，需要用大电阻减小电流灌入，同时使采样电压减小。之后反向输入端电阻组成信号放大电路，将采样的电压信号放大输入给ADC。其中电源端电容是为了使供电电压稳定滤除干扰。电容C40是为了进行补偿，1、频率补偿电容，弥补输入电容带来的响应延迟，抑制运放自激振荡。2、滤波，滤除高频干扰信号，防止对后级电路产生干扰。取值:一般为几十PF。2.电流采样电路电流采用电路与电压采样电路结构一致，不过采样信号是从电流传感器差分输出端进行的采样。说明：本文来源网络；文中观点仅供分享交流，不代表本公众 号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。 来源：电力电子技术与新能源
