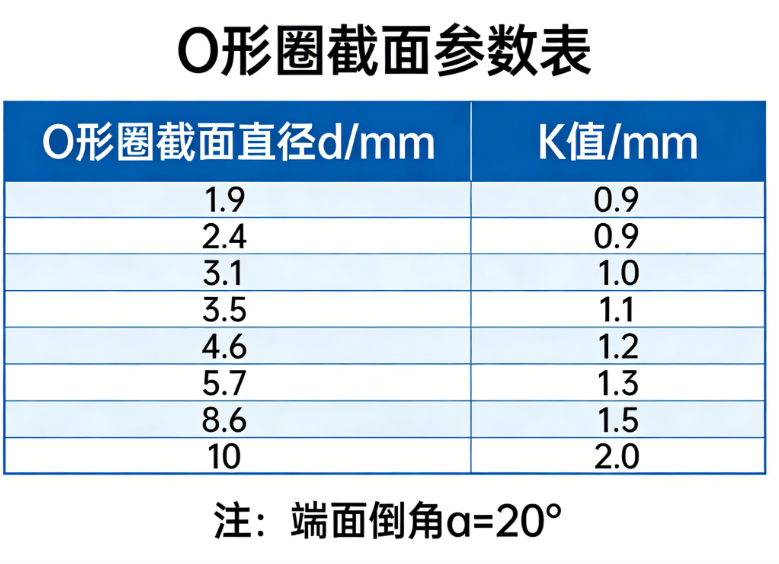

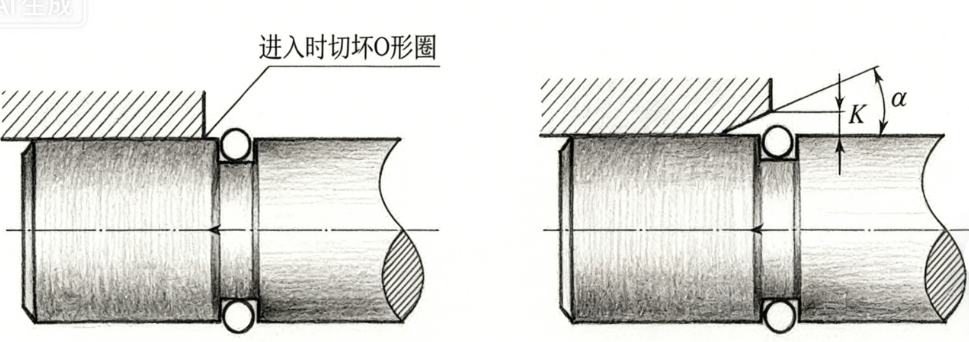

关于密封设计的小注意点

01 引言 纤维绕制技术应用已超半个世纪，发展历程呈现 “慢 - 快” 分化：前四十年现代化改造停滞不前，核心操作依赖传统手工模式；近十年迎来突破性革新，全面迈入自动化、高效化阶段。 传统工艺的核心痛点：全流程依赖人工操作，包括人工装入芯轴、手动调配并注入树脂、人工固定纤维束、手动切换纤维类型、人工切割长丝、人工转运湿缠芯轴至烘箱等，工序繁琐且效率低下，人为误差影响产品一致性。现代工艺的革命性突破：以全自动缠绕设备为核心，整合多项自动化技术 —— 机器人 / 搬运装置完成芯轴装卸；自动树脂混合系统（配按需式液位计）实现预混树脂精准注入与补给；湿态 / 预浸料长丝的全自动缠绕、自动切断及跨芯轴重新连接；多纤维输送系统支持缠绕过程中灵活切换两种及以上纤维类型；缠绕部件自动转运至固化炉，形成闭环生产流程。 02 现代绕丝技术的起源 （一）技术开创 20 世纪 40 年代初，理查德・E・杨（现代纤维缠绕技术创始人）开创该领域，核心工艺为：采用简单机械缠绕机，将玻璃纤维缠绕于木制芯轴，缠绕后人工用刷子涂覆环氧树脂，再送入烘箱固化，最终移除木制芯轴得到成品。 图2.1 Richard E. Young ，现代fila ment winding的创始人 该工艺是首个向美国政府提交的火箭技术应用方案，为后续航空航天领域的技术应用奠定基础。 图2.2 1960年代美国犹他州布里格姆城Thiokol的立式卷绕机 （二）早期机械控制设备（1940 年代初 - 1980 年代中期） 核心配置：主流设备为机械控制绕丝机，通过齿轮箱确定绕制角度，借助特定长度的链条设定零件长度，典型代表为早期 Entec 垂直绕制机（用于制造大型火箭发动机）。操作难点：调整绕制角度时，操作员需手动调节齿轮箱，且需理解链轮相互关系对绕制角度的影响；改变零件长度时，需通过计算链条节段来增减驱动滑架链条长度，以保证精度。优缺点：优势是针对高重复性特定零件，性价比突出；劣势是零件规格（直径、长度）转换成本极高，仅计算链轮和链条换算数据就需数小时，且企业需储备大量不同规格的链轮和链条库存。市场格局：五十多年间，这类机械卷丝机主要由四五家厂商标准化生产，或由客户自行组装，长期占据市场主流。 03 计算机时代的线材绕制技术进展 （一）光电控制阶段（1970 年代末 - 1980 年代） 技术革新：光眼绕丝机问世，核心配置为带黑白图案的大型鼓轮，设备可根据预设图案执行绕制角度模式。角度调整方式：通过替换鼓轮上的黑白图案实现绕制角度变更（需将原图案转印后替换），相比机械绕丝机的调整方式更便捷，效率显著提升。代表设备：大直径油箱式卷片机，主要应用于特定场景的零件生产，是技术过渡阶段的关键产品。 图2.3 管罐卷取机 （二）计算机控制阶段（1980 年代后） 核心突破：引入计算机控制技术，行业先驱恩泰克公司率先推出自主研发的计算机控制绕丝机，并配套开发绕丝图案生成软件。技术优势：操作员可直接在设备上创建运行路径，设备具备 “学习” 功能，能按预设程序自动绕制；采用伺服电机和电子控制器，绕制效率大幅提升，调整绕制角度无需手动操作齿轮或链条。局限性：初期自动化程度仍较低，需人工完成芯轴装入、纤维手工缠绕、纤维手动切割、零件转运至固化炉等工序，且以逐件生产为主，未实现大批量自动化生产。 图2.4麦克安德森三轴卷取机代表设备：麦科林安德森三轴绕线机、带环形缠绕臂的极性缠绕机；对于大型零件，需吊车 / 叉车操作员装卸芯轴，且烘箱单次容纳量少，仅适用于航空航天、国防等非大批量生产领域。 图2.5 极性螺旋绕线机 04 石油天然气行业生产需求驱动的技术革新 技术背景：20 世纪 70 年代末，石油与化工管道生产技术突破，对管材丝束缠绕的效率和规模提出更高要求，催生专用生产系统。核心设备：高速缠绕机（配备 360° 环形输送眼），可同时将数百根纤维束精准放置在芯轴上，通过滑架单次移动即可完成芯轴整层纤维覆盖，大幅提升缠绕效率。 图2.6 360°环 投递眼体系 配套系统：多工位固化炉：因固化时间远超缠绕周期，开发配备六个及以上固化工位的固化炉，带组件旋转系统，可实现多部件同步固化，且支持定位操作（新零件固化与已固化零件后处理并行）。高效提取装置：针对固化后零件的快速取件需求，研发高速提取装置，可在数秒内从芯轴移除部件，并配备自动切割 / 研磨管端功能，适配高产量生产。技术推广：该管材制造技术于 20 世纪 80 年代末推广至其他行业，为体育用品等领域的规模化生产提供技术借鉴。 05 高产量应用场景的技术落地与发展 （一）体育用品制造 需求痛点：行业需大批量、低成本、快速生产零部件，传统设备无法满足产能要求。技术解决方案：开发多轴绕丝机，典型配置包括六轴六线 12 轴绕丝机、10 轴 / 20 轴 / 30 轴芯轴绕丝机，代表设备为三轴缠绕机（图 2.9）。核心优势：生产效率极高，例如 20 轴绕丝机完成 20 个零件的装载、缠绕、卸载全程耗时不足 10 分钟；20 世纪 90 年代初已初步开发纤维自动施加和切割技术，为后续自动化升级奠定基础。 图2.7 双轴管材卷绕机与在线固化站 图2.8 十二轴卷取机 局限性：设备多为零件专用型，适配性差，难以加工不同直径、长度的多种零件，限制了应用场景的拓展。 （二）丙烷罐的制造 需求驱动：1990 年代末，轻量化、高强度丙烷（LPG）储罐的市场需求日益凸显，制造商需实现数十万件 / 年的规模化生产，且需控制成本、提升效率。 图2.9三轴四轴缠绕机用于压力容器制造 核心设备：五 × 五（十轴）绕丝机，具备四个运动轴（主轴旋转、水平滑架、径向运动、旋转眼），支持 24 小时 / 天、7 天 / 周、365 天 / 年连续运行，单台年产能超 50 万件。全流程自动化系统：前期准备：通过吹塑或旋转模塑工艺制作罐体衬里；玻璃纤维卷材（中心拉伸材质）整托盘送至缠绕机，准备进入树脂浴和纤维输送系统。树脂供应系统：全自动两段式热固性树脂混合系统（双树脂浴冗余设计），树脂按需供应（量大时通过铁路罐车运输），配备液位感应与自动补料装置；树脂槽可快速更换（数秒完成），旧槽自动清洗，避免主系统失效 / 凝胶化影响生产。芯轴与纤维操作：机械臂从自动输送带拾取五片塑料衬垫（作为芯轴），自动安装至绕丝机；初始纤维固定由人工完成，后续芯轴自动装载，纤维通过 “自动缠绕 / 自动切断系统” 实现自动缠绕、切断及跨芯轴自动附着，无需人工干预。 图2.10 旋转成型机用于制造衬垫固化与转运：机械臂兼具衬套装载、湿缠罐体入固化炉、固化罐体卸载功能，卸载后通过传送带送至质检区；同类技术可拓展至管道、管材、压缩天然气（CNG）气瓶等产品生产，多轴绕丝机可灵活配置两轴 / 三轴 / 四轴运动系统。 图2.11 浸渍型树脂浴，浴槽内穿有纤维但无树脂 图2.12 使用机械臂将气瓶部件自动装载至固化炉 图2.13 将五个气瓶及固化部位装载至输送系统中的操作装置 06 烘烤炉 （一）设备类型与容量 主流类型：燃气 / 电力对流加热式、芯轴内油加热式、芯轴内蒸汽加热式，可根据生产需求选择适配类型。容量范围：设计为同时处理 3-50 个卷绕芯轴，满足不同规模的生产需求。 （二）核心工艺与流程 运行模式：采用在线连续工艺，湿绕制部件从前端装入，经炉体固化后从后端取出，实现流水线式生产。质量控制：连续固化炉中途设置质量检测称重站，通过检测的零件进入最终固化阶段，未通过的回流至绕丝机补充树脂和纤维，保障产品合格率。芯轴回收复用：固化后通过机械臂或顶升起重机将部件卸载至自动芯轴提取系统，提取装置通过推拉动作抽出芯轴并归位至存储架；同规格芯轴可送至固化炉下部预热后复用，形成芯轴循环使用闭环，提升生产效率。后处理衔接：提取后的部件转移至精加工区域，根据应用需求进行端部落砂、锥形加工或切割处理，完成成品制造。 07 细丝缠绕的多功能性 （一）热塑性纤维绕制应用 设备配置：采用 “5+5” 等双工位配置（一侧五个主轴负责卷绕与固化，另一侧五个主轴负责卸载与新芯轴装载），机械臂完成芯轴装卸、零件转运全流程。核心技术：自动纤维固定系统实现无人工干预的纤维固定与切割；零件卷绕过程中同步完成固化，无需后续单独固化工序，缩短生产周期。 图2.20五轴高速卷取机卷取液化石油气（丙烷）气瓶 （二）多领域产品覆盖 常规产品：三轴至五轴缠绕机批量生产高尔夫球杆、曲棍球杆、管道、管材、杆件、压缩天然气罐、液化石油气罐、自给式呼吸装置罐、氢气罐、电气绝缘体、滚轮、驱动轴等，全球每年通过该技术生产的压力容器达数百万件。复杂形状零件：六轴绕丝机实现管道、化工和石油 行业用弯头、T 型接头等复杂零件的自动化批量生产（传统为手工或简易双轴绕丝机制造）；十一轴绕丝机（主轴轴线 + 两侧各五个输送系统轴线）用于风力涡轮机叶片生产，可同时从零件两侧输送纤维，适配大型部件制造需求。 （三）全自动化控制与技术供应商 控制体系：计算机控制系统实现全流程自动化，涵盖绕制机与芯轴预热、固化炉操作、抽丝器移动、机械臂 / 顶升起重机运行、工件后处理等所有环节，控制精度与效率大幅提升。供应商格局：主流控制系统由西门子（如 Sinumeric 840D，支持最大 32 轴运动控制）、ABB、博世等厂商提供，部分设备制造商自主研发专属控制系统，满足个性化生产需求。 （四）工艺优势总结 纤维缠绕仍是复合材料产品生产中最具成本效益的工艺之一，全自动交钥匙系统全面替代 20-40 年前的人工操作（如纤维装卸、捆扎切割、树脂灌注等），劳动力需求降至最低。现代纤维缠绕工艺已发展为高科技全自动化水平，兼具高效性、高精度、高适配性，成为多行业规模化生产的核心支撑技术。本文参考：Automated Filament Winding Systems来源：气瓶设计的小工程师
