OptiStruct 中 NLOUT 卡片的详细解析

NLOUT作为OptiStruct的Bulk Data Entry，专门用于定义非线性隐式分析（静态/瞬态）和非线性显式分析的增量结果输出参数。通过该卡片，用户可精准控制中间结果的输出频率、内容及格式，在保证关键分析阶段数据完整性的同时，避免冗余数据占用存储空间。

一、NLOUT卡片的基本信息与格式

核心功能

NLOUT的核心作用是管理非线性分析过程中增量结果的输出规则，包括：

• • 控制中间结果的输出间隔（按载荷/时间间隔、固定频次或指定时间点）；
• • 标记未收敛的增量步结果；
• • 适配多种输出格式（H3D、OPTI、H5等）。

适用范围

• • 非线性隐式分析（静态和瞬态）；
• • 非线性显式分析（仅支持部分参数）。

标准格式

NLOUT采用10列灵活格式，支持多组“参数-值”配对，格式如下：

示例

  NLOUT    3    NINT    20    SVNONCNV    YES

含义：定义ID为3的NLOUT参数集，设置输出间隔数为20，且保存未收敛的增量步结果。

二、字段定义与参数说明

三、关键输出规则与逻辑

1. 输出间隔控制逻辑（NINT/FREQ/TIME）

NINT、FREQ、TIME为互斥参数，优先级从高到低为：TIME > FREQ > NINT。

（1）NINT模式（默认）

• • 总载荷/时间范围被分为NINT个间隔，当“当前增量步与上一输出步的差值＞1/NINT”时，输出当前结果；
• • 首增量步（0.0）和末增量步（1.0）始终输出。

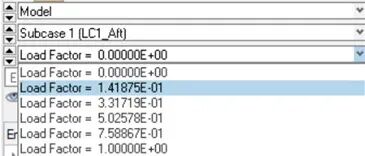

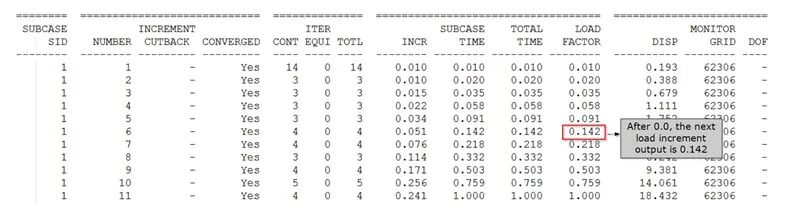

示例：当NINT=10时，1/NINT=0.1。若上一输出步为0.0，当前步为0.142（差值0.142＞0.1），则输出0.142；若当前步为0.02（差值0.02＜0.1），则不输出。

（2）FREQ模式

• • 从第2个增量步开始，每FREQ个增量步输出1次；
• • 强制输出：第1、2增量步和末增量步。

（3）TIME模式

• • 需配合SET卡片（TYPE=TIME）使用，仅在SET列表中的时间点输出；
• • 示例：

        NLOUT    5    TIME    57
  SET    57    TIME    LIST
  +,0.1,0.2,0.3,0.4,0.5,0.6,0.7,0.8
  +,0.9,0.95,1.0

  结果仅在0.1s、0.2s、…、1.0s输出。

2. 强制输出规则

无论采用哪种模式，以下增量步必须输出：

• • 第1增量步（初始状态）和最后1增量步（最终状态）；
• • FREQ模式额外强制输出第2增量步。

3. 支持的输出结果与格式

（1）结果类型（H3D与OPTI格式对比）

（2）其他输出格式

• • _impl.h3d：实时动态输出（分析过程中生成），需通过PARAM,IMPLOUT,YES激活；
• • .pret：螺栓预紧分析的实时输出（仅OPTI格式），需配合PRETBOLT(OPTI=YES)；
• • .h5：分层数据格式，支持位移、应力、应变（适合大规模数据）。

4. 显式与隐式分析的支持差异

四、使用注意事项

1. 1. 参数优先级冲突：若同时指定多个输出参数，按TIME > FREQ > NINT生效，低优先级参数被忽略。
2. 2. 未收敛结果的处理：
• • SVNONCNV=YES时，未收敛结果会在H3D文件中标记，便于后处理排查收敛问题（如接触不稳定）；
• • 结合.nl.out日志文件可定位未收敛原因（如残差超限、迭代次数不足）。
3. 3. 输出频率与数据量平衡：
• • 强非线性场景（如接触滑动）建议减小NINT（如NINT=20-50），避免关键步遗漏；
• • 线性度较高的场景可增大NINT（如NINT=5-10），减少冗余数据。
4. 4. TIME模式的SET卡片要求：引用的SET卡片必须为TYPE=TIME，且时间点需在分析总时间范围内。

五、总结

NLOUT卡片通过灵活的输出参数控制，实现了非线性分析增量结果的精细化管理。其核心价值在于：

• • 平衡结果完整性与存储效率，避免全量输出导致的数据冗余；
• • 支持多格式输出，适配可视化、数据导出等不同后处理需求；
• • 兼容隐式与显式分析，为各类非线性场景提供统一的输出控制方案。

合理配置NLOUT参数（如根据分析类型选择NINT/FREQ/TIME），可显著提升非线性分析的后处理效率与结果可靠性。
