【硬核免费工具】基于非线性TS参数的扬声器系统失真与动态偏移计算
在扬声器系统的开发过程中，基于Thiele-Small参数的线性仿真（Linear Simulation）已经是大家的家常便饭。然而，当我们需要评估系统在大功率下的表现——比如音圈在大动态下的直流偏移（DC Offset）、功率压缩以及总谐波失真（THD）时，往往需要构建复杂的有限元模型。
是否存在一种更轻量、更便捷的方式，能够快速评估箱体设计与单体非线性参数的匹配度？
今天分享的这款【扬声器系统失真仿真工具】，或许就是你桌面上那个缺失的效率拼图。相比于我之前的版本，本次更新重磅加入了对倒相箱（Vented Box）和无源辐射器（Passive Radiator）的支持。
01 核心功能：从单体到系统的非线性预测
这不仅仅是一个简单的频响计算器。它的核心逻辑是引入了扬声器单体的非线性参数—— 、 、 ，结合具体的箱体声学负载，通过数值计算求解扬声器在时域下的非线性微分方程。
它能帮你解决什么问题？
• 大信号频响预测： 考虑了功率压缩后的真实频响，而非基于1W/1m的简单线性推导。 • 位移安全评估： 精确计算音盆的峰值位移（ ），预防打底风险。 • 稳定性分析： 预测大动态下的直流偏移（ ），评估系统的动态稳定性。 • 失真分析： 输出2-5次谐波失真及总谐波失真曲线。 • EQ 预研： 提前模拟 DSP EQ 对位移、频响和失真的综合影响。
02 界面与操作流：极简，但专业
工具采用绿色免安装设计，下载解压即可运行，无广告无插件。

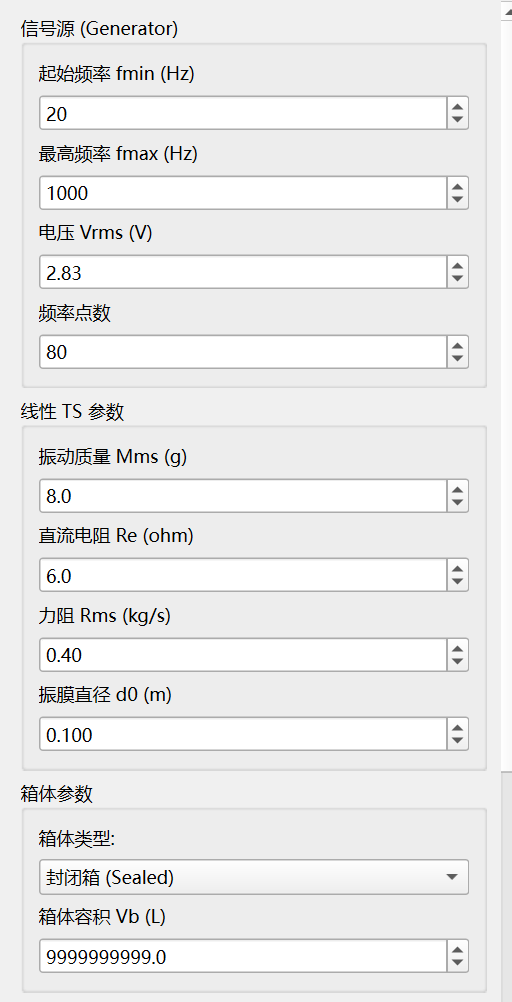

第一步：线性参数与箱体设置
目前支持三种主流箱体：
• 封闭箱 (Closed Box)：设置较大容积即等效为无限大障板（Free Air）。 • 倒相箱 (Vented Box)：经典设计，优化低频效率。 • 无源辐射器 (Passive Radiator)：针对紧凑型低音系统的优化。（注：当前版本暂未引入PR本身的 非线性，仿真失真可能略低于实测，可作为理想参考）
Tips: 系统内置了默认案例（10L容积的倒相箱/PR箱），初次上手可以先运行案例体验流程。

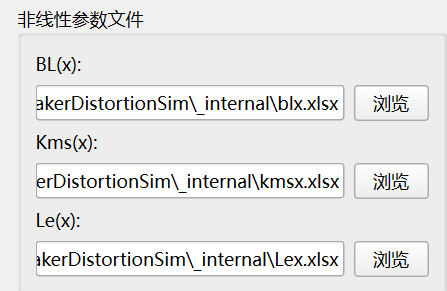

第二步：导入非线性参数
这是仿真的灵魂所在。支持导入 Klippel LSI 模块导出或 FEA 仿真的数据文件。
数据格式说明：第一列为位移(mm)，后续分别为 、 、 。
EQ 预研： 提前模拟 DSP EQ 对位移、频响和失真的综合影响。
第三步：一键运行与结果分析

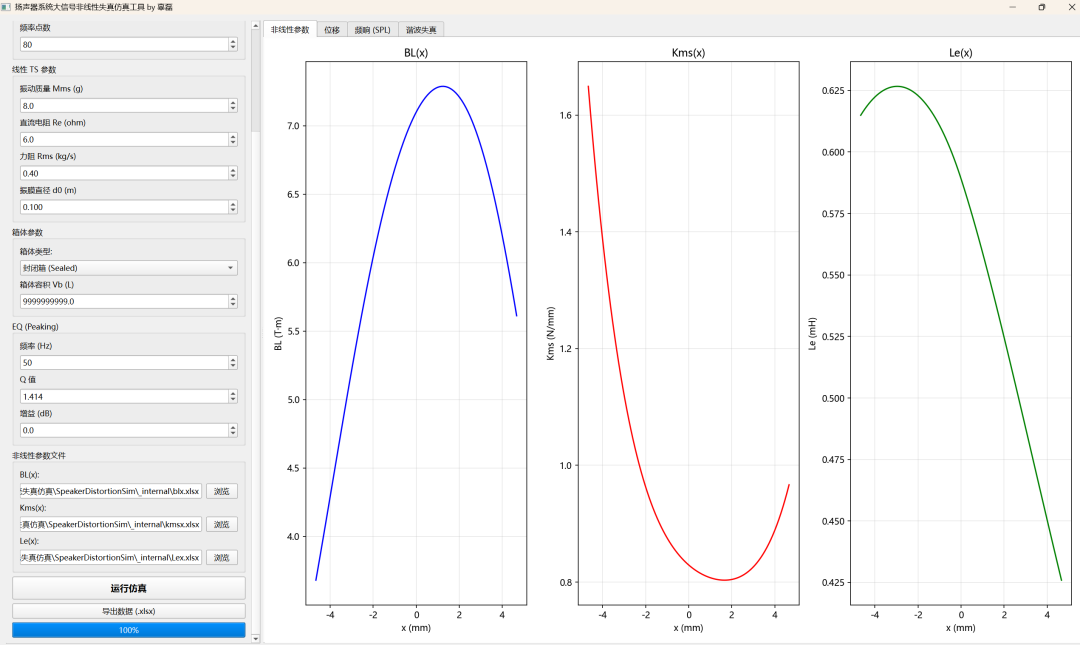

点击“运行仿真”，工具将快速求解并生成可视化的分析图表。

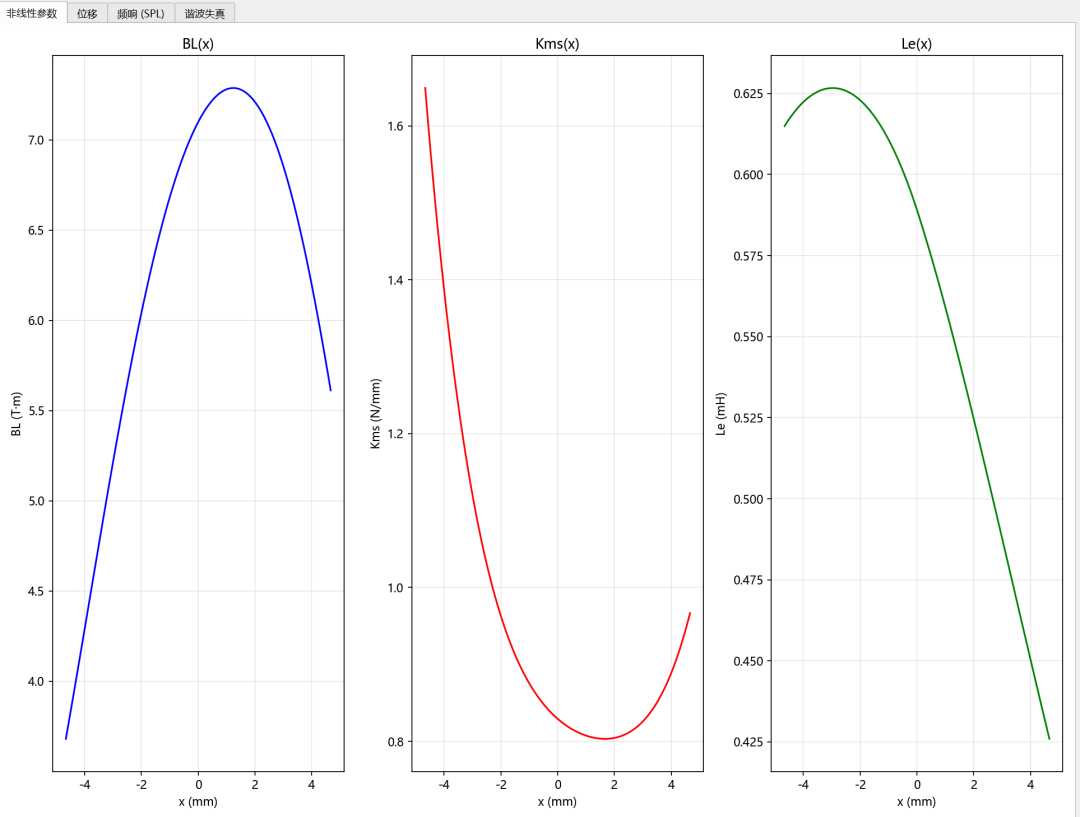

1. 非线性参数检查 在仿真前，直观地检查导入的 、 曲线形态，确保数据源的准确性。

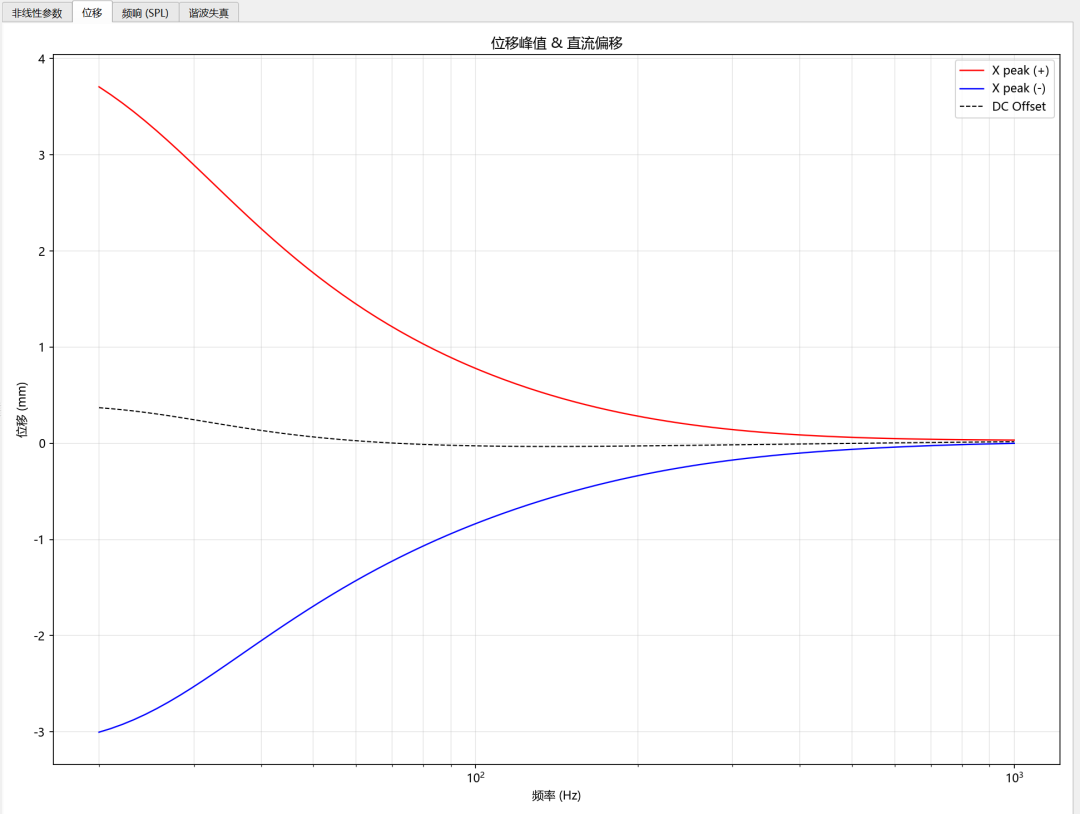

2. 位移与直流偏移 (Displacement & DC Offset) 这是系统设计最关键的指标之一。类似 Klippel DIS 模块的输出，你可以清晰地看到随着频率变化，音圈是否存在“跳出”磁隙的风险，以及是否存在非对称力导致的动态中心点漂移。

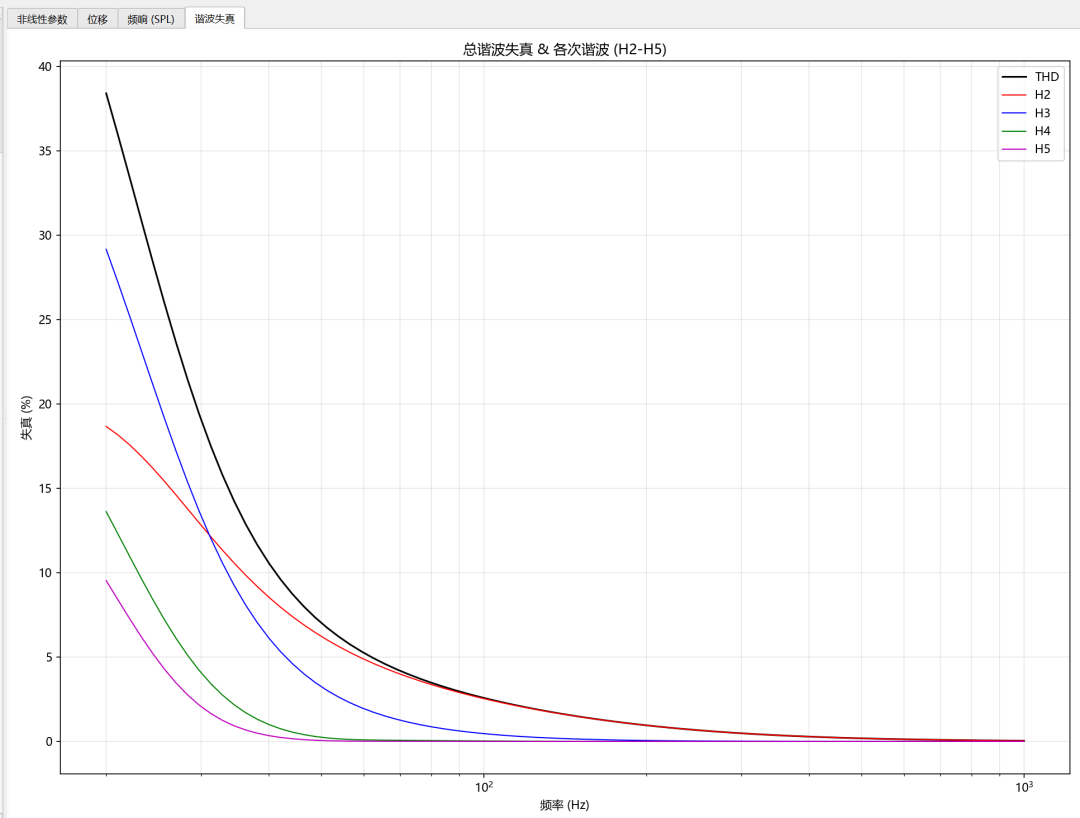

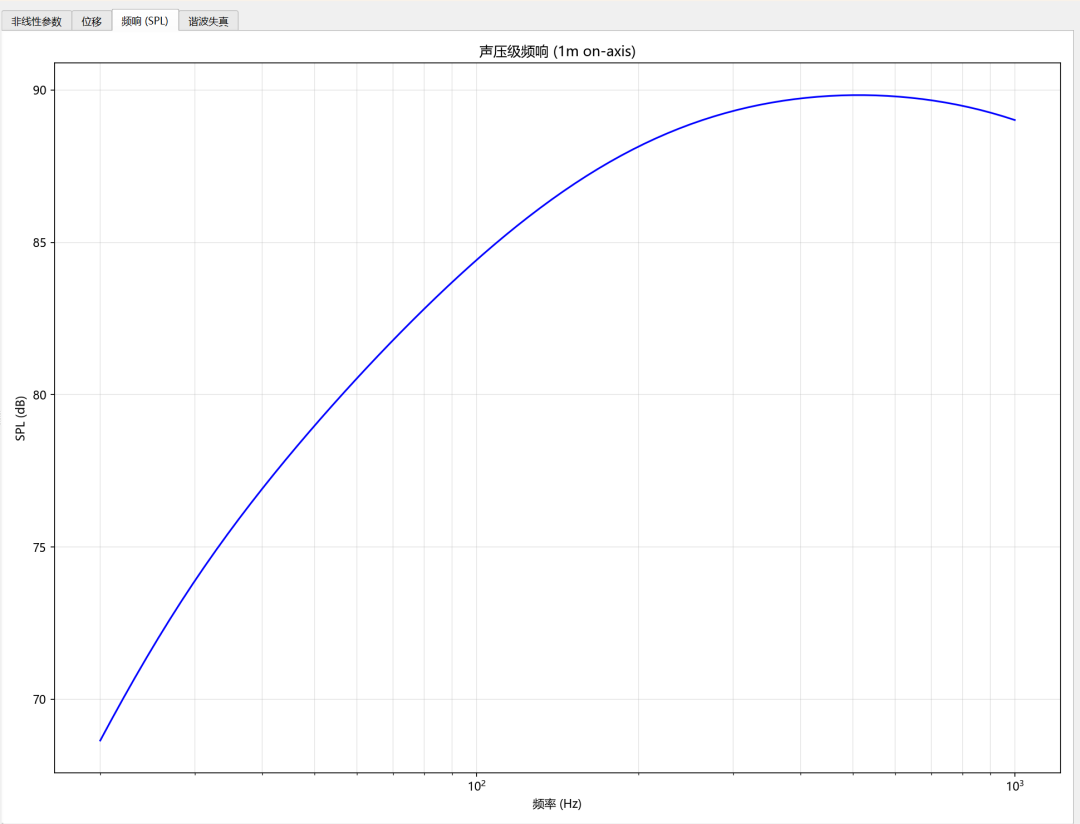

3. 大信号频响与失真 (Response & Distortion) 查看在大电压驱动下，系统实际的频率响应（考虑压缩）以及各次谐波失真的分布。
