N/P是一个动态变化值
在锂离子电池的工程化设计中，正极（PE）与负极（NE）之间的容量匹配是决定电池能量密度、循环寿命及安全性能的核心要素。析锂现象作为导致电池容量衰减和引发安全风险的关键诱因，其抑制策略主要依赖于负极的过量设计。这种设计通常包含两个方面：一是几何尺寸上的过量（overhang），二是对应活性区域内的面容量过量，即N/P比（Negative/Positive capacity ratio），如图1所示。
图1 负极过量设计示意图
一、N/P比的定义与静态设计原则

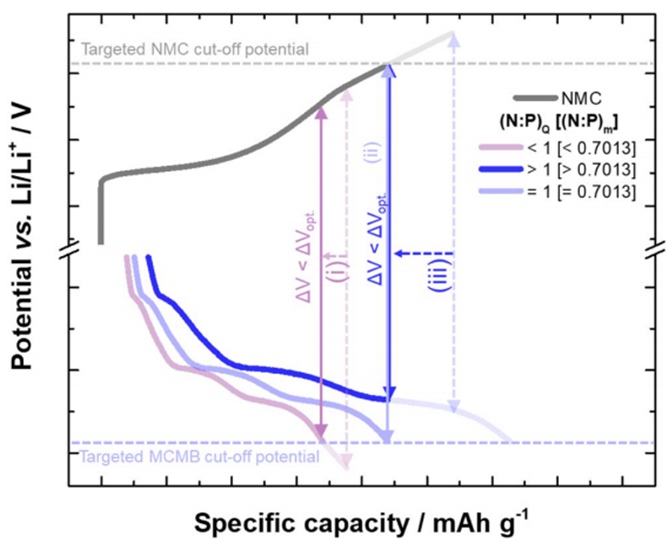

N/P比定义为在相同电化学操作条件与充放电阶段下，负极活性物质的面容量与正极活性物质面容量的比值。其计算公式通常表达为：
其中，q代表活性材料的克容量（mAh/g），m 代表单位面积活性物质的质量载荷（g/cm²），下标NE、PE分别表示负极、正极。
从热力学与动力学角度考虑，若N/P设计过低（正极过量），充电时负极电位易降至0 V（vs. Li/Li⁺）以下，导致嵌入能力不足，锂离子在负极表面获得电子并以枝晶形式析出。锂枝晶不仅会消耗活性锂，还可能刺穿隔膜引发内短路。反之，若N/P设计过高（负极过量过多），虽然能极大程度抑制析锂，但会导致负极材料利用率下降，造成电池整体库伦效率降低和能量密度的浪费。因此，在传统的液态锂离子电池体系中，N/P比通常被静态控制在1.03至1.2的范围内，旨在确保正极容量得到充分利用的同时，负极电位始终处于安全阈值之上。
二、N/P比的动态演化特性及影响因素
值得注意的是，N/P比并非一个恒定不变的静态设计参数，而是随电池工况和使用历史动态变化的变量。其动态特性主要受电极材料实际可逆容量变化的影响，具体由截止电压、充放电倍率、环境温度及老化路径共同决定。
1. 截止电压的影响
全电池的充电截止电压直接决定了正负极的嵌脱锂深度。随着充电截止电压的提升，正极材料（如LiCoO₂或富镍三元材料）的容量发挥增加。若负极的容量发挥趋于饱和，那么实际的N/P比值会随电压升高而呈现下降趋势（如图2所示），这可能使电池在高压浮充或过充条件下进入析锂窗口。

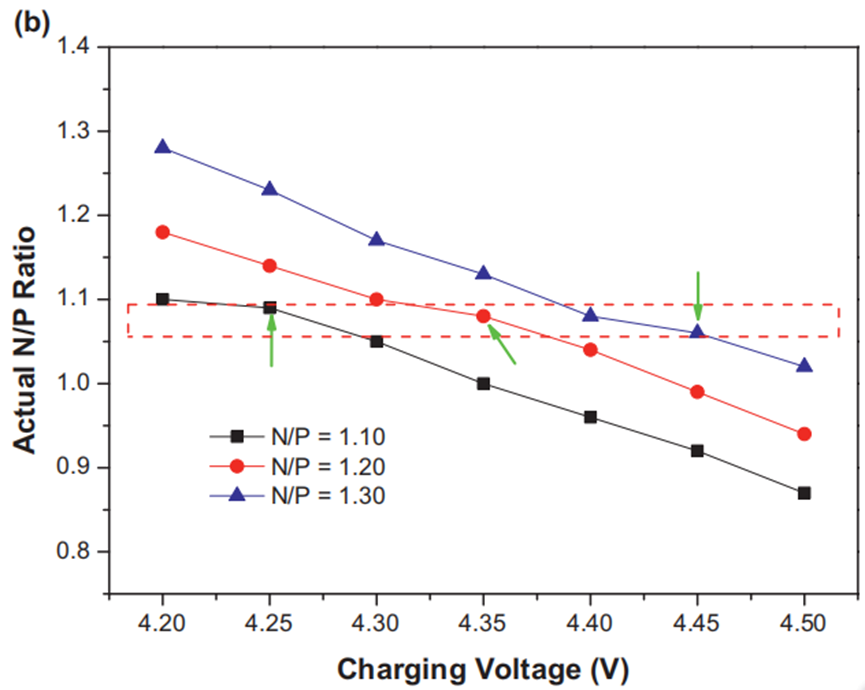

图2 截止电压对实际N/P影响
2. 倍率性能与温度效应
在高倍率充电或低温环境下，由于固相扩散系数和电化学反应速率的限制，负极材料（特别是石墨）的嵌锂能力往往劣于正极的脱锂能力。研究表明，当充放电倍率从低倍率（如C/10）升至较高倍率（如3C或4C）时，石墨负极的容量衰减速率显著快于正极材料（如NMC811），导致实际N/P比急剧下降（如图3所示）。这种由动力学差异引起的瞬时N/P失衡，是快充条件下负极界面析锂的主要原因。

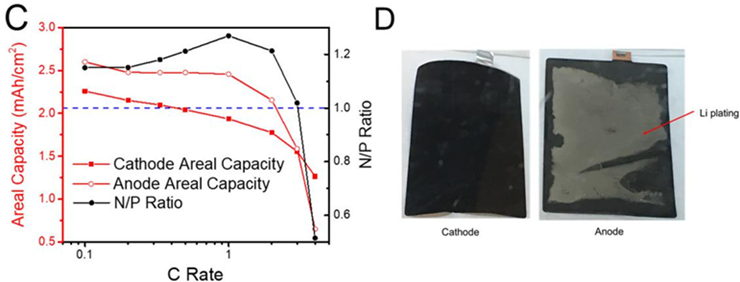

图3 倍率对实际NP影响
3. 电池老化路径的差异性
随着循环次数的增加，正负极容量衰减速率的不匹配也会持续改变N/P值。
正极主导衰减型：对于富镍三元/石墨体系，正极材料常因晶格应变、微裂纹及过渡金属溶出而导致容量加速衰减。在此老化路径下，N/P比会呈现逐渐升高的趋势。
负极主导衰减型：对于含硅（Si）或硅氧（SiOₓ）的负极体系，由于硅颗粒在循环过程中巨大的体积膨胀效应，导致电极结构破坏、SEI膜反复破裂再生，负极容量的衰减往往快于正极，导致N/P比逐渐降低，进一步加剧了局部析锂的风险。
三、初始不可逆容量与材料特性的关联
N/P比的设定还需与电池化成阶段的初始不可逆容量损失（ICL）紧密结合。正极的不可逆容量主要源于首次充电时锂脱出后的结构重排无法完全恢复；而负极的不可逆容量则主要由SEI膜形成所消耗的活性锂决定。
当匹配不同比表面积的负极材料时，存在一个临界比表面积值。若负极比表面积低于此临界值，负极SEI形成所需锂量少于正极的不可逆锂量，此时全电池的不可逆容量由正极主导；若负极比表面积高于临界值，则需要消耗额外的活性锂来形成更厚的SEI层，此时全电池的不可逆容量由负极主导（如图4所示）。因此，N/P设计必须与正负极材料的首次库伦效率相匹配，以确保在化成后电池内仍有足够的活性锂参与后续循环。

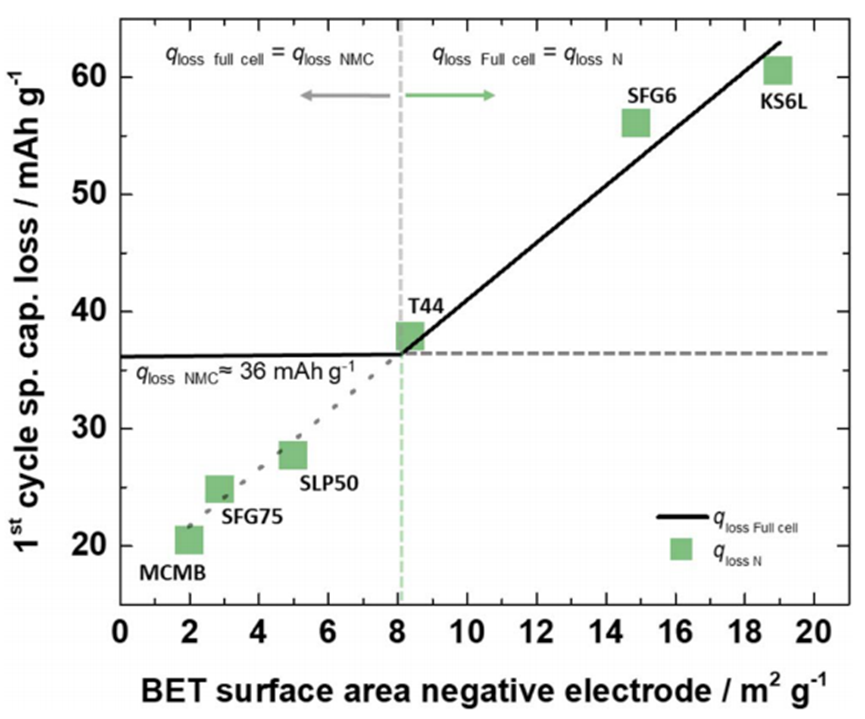

图4 匹配不同比表面积负极的全电池不可逆容量损失
四、设计策略
综上所述，N/P比是锂离子电池设计中一个兼具静态约束与动态变化特征的复杂参数。合理的N/P设计不能仅依赖传统的经验区间，而应基于对正负极材料本征特性的深入理解：
1. 材料特性评估：需充分掌握正负极在不同电压窗口下的克容量发挥、不同温度及倍率下的动力学响应，以及循环过程中的衰减机理。
2. 动态边界设定：考虑到N/P在循环、倍率和电压窗口下的漂移，设计初期应留有充足的安全余量，确保在最严苛工况（如低温快充、高压浮充）下，N/P仍能维持在析锂边界以上。
3. 兼容不可逆容量：需权衡负极的比表面积与SEI形成所消耗的锂量，避免因初始不可逆容量过大导致电池容量跳水。
通过将静态设计与动态演化规律相结合，才能实现电池能量密度与安全性的最优平衡。
参考文献
[1] Wu X, Song K, Zhang X, Hu N, Li L, Li W, Zhang L and Zhang H (2019) Safety Issues in Lithium Ion Batteries: Materials and Cell Design. Front. Energy Res. 7:65. doi: 10.3389/fenrg.2019.00065.
[2] Kasnatscheew J, Placke T, Streipert B, et al. A Tutorial into Practical Capacity and Mass Balancing of Lithium Ion Batteries[J]. Journal of The Electrochemical Society. 2017, 164: A2479-A2486.
[3] Kim C, Jeong K M, Kim K, et al. Effects of Capacity Ratios between Anode and Cathode on Electrochemical Properties for Lithium Polymer Batteries[J]. Electrochimica Acta. 2015, 155: 431-436.
[4] Abe Y, Kumagai S. Effect of negative/positive capacity ratio on the rate and cycling performances of LiFePO4/graphite lithium-ion batteries[J]. Journal of Energy Storage. 2018, 19: 96-102.
[5] Mao C, Ruther R E, Li J, et al. Identifying the limiting electrode in lithium ion batteries for extreme fast charging[J]. Electrochemistry Communications. 2018, 97: 37-41.
[6] Zhang S S, Xu K, Jow T R. Study of the charging process of a LiCoO2-based Li-ion battery[J]. Journal of Power Sources. 2006, 160(2): 1349-1354.
[7] Xue R, Huang H, Li G, et al. Effect of cathode/anode mass ratio in lithium-ion secondary cells[J]. Journal of Power Sources. 1995, 55(1): 111-114.
[8] Schindler S, Danzer M A. A novel mechanistic modeling framework for an alysis of electrode balancing and degradation modes in commercial lithium-ion cells[J]. Journal of Power Sources. 2017, 343: 226-236.
[9] Kleiner K, Jakes P, Scharner S, et al. Changes of the balancing between anode and cathode due to fatigue in commercial lithium-ion cells[J]. Journal of Power Sources. 2016, 317: 25-34.
