在机械制造、土木建筑、航空航天、材料工程等多个领域，结构断裂与裂纹扩展是引发设备失效、安全事故的核心隐患之一，也是工程设计、科研实验中必须重点攻克的技术难题。裂纹的起裂、扩展与失稳断裂，本质上是材料内部应力集中、能量释放与损伤累积的综合过程，其演化规律受材料特性、载荷条件、边界约束等多种因素影响，仅通过实验手段难以全面捕捉细节、控制变量，且存在成本高、周期长、重复性差等局限。Abaqus作为全球领先的通用有限元分析软件，凭借强大的非线性分析能力、灵活的建模方式与精准的物理场模拟功能，已成为裂纹扩展与断裂模拟的主流工具，能够高效还原裂纹从起裂到失稳的全过程，精准输出应力强度因子、能量释放率等关键力学参量，为工程设计优化、失效原因分析、科研成果验证提供可靠的数值支撑。开展Abaqus裂纹扩展与断裂模拟，需先掌握断裂力学核心理论，明确模拟的物理本质与关键判据——我的课程始终遵循“理论够用、服务实操”的原则，摒弃冗余的纯理论推导，聚焦建模与结果解读所需的核心知识点，帮助学习者快速建立理论与实操的关联。裂纹是材料或结构中存在的局部缺陷（如划痕、孔隙、应力集中区演化而成），其扩展过程可分为三个阶段：起裂（裂纹从静止状态开始扩展）、稳态扩展（裂纹以稳定速率持续延伸）、失稳扩展（裂纹速率急剧增加，最终导致结构断裂）。根据裂纹扩展方向与载荷作用方向的关系，断裂力学中将裂纹扩展分为三种基本模式，也是Abaqus模拟中最常见的三种工况：- Mode I（张开型断裂）：载荷垂直于裂纹面，使裂纹面分离张开，是工程中最普遍的断裂模式，如金属拉伸时的裂纹扩展、混凝土构件的开裂；
- Mode II（滑开型断裂）：载荷平行于裂纹面且垂直于裂纹前沿，使裂纹面发生相对滑动，常见于剪切载荷作用下的结构，如螺栓连接面的裂纹、剪切件的失效；
- Mode III（撕开型断裂）：载荷平行于裂纹面且平行于裂纹前沿，使裂纹面发生撕裂，多见于扭转载荷作用下的构件，如传动轴的裂纹扩展。
在模拟过程中，需根据实际工程或实验场景，明确裂纹类型与扩展模式，这是后续建模、参数设置、判据选择的基础——我的课程通过具体案例对比，帮助学习者快速判断不同场景对应的断裂模式，避免建模方向偏差。裂纹扩展与断裂的本质是“应力集中导致能量释放、损伤累积”，Abaqus模拟的核心的是捕捉并解读相关力学参量，判断裂纹扩展的可能性与速率，课程重点讲解三个关键参量的含义及应用：- 应力强度因子K：表征裂纹尖端应力集中程度的核心参量，其值越大，裂纹尖端应力集中越明显，越容易发生扩展；K的临界值称为断裂韧度，是材料本身的固有属性，由材料种类、温度、加载速率等因素决定，是判断裂纹是否起裂的关键依据——模拟中需通过Abaqus输出K值，与材料断裂韧度对比，判断裂纹扩展趋势。
- 能量释放率G：裂纹扩展单位长度时，系统释放的能量，反映裂纹扩展的动力；当G大于材料的临界能量释放率时，裂纹开始扩展，G值的变化趋势可用于分析裂纹扩展的稳定性。在弹塑性断裂模拟中，G与K存在明确的对应关系，课程将通过简单推导与实操演示，帮助学习者理解两者的关联，实现参量的灵活解读。
- J积分：针对弹塑性材料裂纹扩展提出的参量，用于表征裂纹尖端的应力-应变场强度，弥补了K因子仅适用于线弹性材料的局限，适用于金属等弹塑性材料的断裂模拟，是课程中重点讲解的弹塑性模拟核心参量。
裂纹扩展判据是模拟中判断裂纹是否起裂、如何扩展的核心规则，课程重点讲解三种实用判据，覆盖不同材料与工况，避免学习者因判据选择错误导致模拟结果失真：- 应力判据：基于应力强度因子K，当裂纹尖端的K值达到材料的断裂韧度时，裂纹开始起裂，适用于线弹性材料、小范围屈服的场景，如脆性材料（玻璃、陶瓷、花岗岩）的断裂模拟；
- 能量判据：基于能量释放率G，当G达到材料临界能量释放率时，裂纹开始扩展，适用于弹塑性材料、大范围屈服的场景，如金属拉伸断裂；
- 损伤判据：通过定义材料的损伤演化规律，模拟裂纹尖端的损伤累积过程，当损伤达到临界值时，裂纹开始扩展并逐步贯通，适用于复合型裂纹、疲劳裂纹等复杂场景。

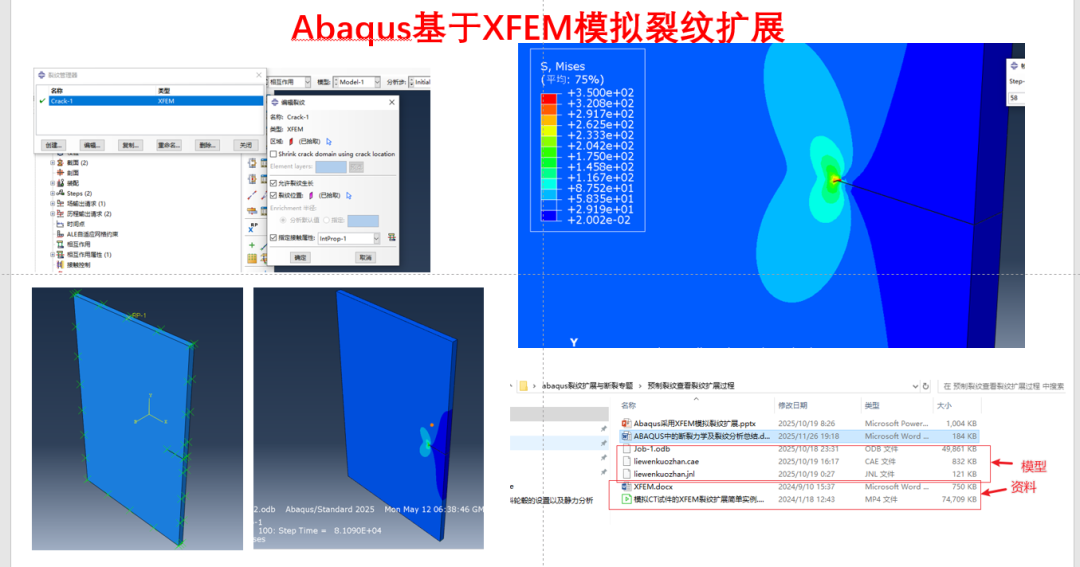

此外，我的课程还补充了疲劳载荷下的裂纹扩展规律——疲劳裂纹是工程中最常见的失效形式（如机械设备的循环载荷作用下的裂纹），其扩展速率与循环载荷的幅值、频率、加载次数密切相关，Abaqus中可通过设置循环加载分析步，结合疲劳判据，模拟疲劳裂纹的扩展过程，预测结构的疲劳寿命，这也是工程技术人员的核心需求之一。理论是基础，实操是核心——《Abaqus裂纹扩展与断裂专题实战课》将实操作为重点，覆盖从建模、参数设置、分析步定义到结果解读、问题排查的全流程，结合多个典型案例，手把手教学习者掌握建模技巧，解决实操中的常见痛点（如建模不收敛、结果失真、参数设置混乱）。课程重点讲解三种核心建模方法，适配不同场景，满足不同学习者的需求，同时提供全套案例模型与操作步骤，让学习者可直接复用、快速上手。预制裂纹是大多数裂纹模拟的前提（如模拟材料拉伸时的预制划痕裂纹、工程结构中的固有缺陷），其建模质量直接影响模拟结果的准确性，课程重点讲解预制裂纹建模的三个关键步骤，规避常见错误：第一步，裂纹几何定义：通过Abaqus中的Seam功能，在模型几何上创建预制裂纹面，明确裂纹的位置、长度、方向——课程强调，裂纹位置需结合实际场景（如弹簧管内表面划痕、刀具切割面裂纹），避免随意设置导致模拟与实际脱节；第二步，裂尖网格划分：裂纹尖端是应力集中的核心区域，网格划分需遵循“精细化、渐变式”原则，采用三角形或四边形单元，逐步过渡到远离裂尖的区域，同时设置奇异单元（模拟裂纹尖端的应力奇异场），确保能够精准捕捉裂尖应力分布；第三步，边界条件与载荷设置：根据实际工况，定义模型的约束条件（如固定端、铰接端）与加载方式（如拉伸、压缩、循环载荷），避免载荷施加不当导致模型不收敛。课程通过弹簧管内表面预制裂纹模拟案例，详细演示了上述步骤，同时提供完整的模型文件，学习者可直接打开参考，对比自己的建模过程，快速发现并修正错误。XFEM（扩展有限元法）是Abaqus中用于复杂裂纹模拟的核心方法，无需提前划分裂纹面网格，可直接在模型中定义裂纹的起裂位置、扩展方向，适用于裂纹扩展路径不确定、复合型裂纹、三维裂纹等复杂场景，也是工程技术人员与科研人员常用的建模方法，课程对XFEM建模进行了重点拆解：核心操作要点包括：裂纹定义（通过XFEM模块，设置裂纹的类型、起裂点、扩展方向，可定义复合型裂纹）、富集区域设置（指定裂纹周围需要精细化分析的区域，确保模拟精度）、损伤参数配置（结合材料特性，设置损伤演化参数，如损伤起始阈值、损伤演化速率）、分析步定义（设置裂纹扩展的分析步类型，如静态通用分析步、动态分析步，针对疲劳裂纹需设置循环加载分析步）。相较于预制裂纹建模，XFEM建模更灵活、高效，可避免因裂纹扩展路径变化导致的网格重划分问题，课程通过脆性材料裂纹扩展、复合型裂纹模拟案例，演示了XFEM建模的全流程，同时讲解了参数设置的技巧——如富集区域的大小选择、损伤参数的校准方法，帮助学习者避免参数设置混乱导致的结果失真。单元删除法适用于脆性材料（如花岗岩、冰块、木材）的断裂模拟，其核心原理是：当单元的损伤达到临界值时，将该单元从模型中删除，模拟裂纹的扩展与结构的断裂过程，能够直观呈现裂纹的贯通路径，课程结合刀具切割木材、刚体压碎花岗岩两个典型案例，讲解单元删除法的实操要点：关键操作包括：材料本构模型赋值（选择适合脆性材料的本构模型，定义材料的弹性模量、泊松比、强度参数等）、损伤准则设置（选择适合脆性断裂的损伤准则，如最大主应力准则、断裂能准则）、单元删除参数设置（定义损伤临界值、单元删除的时机）、加载方式设置（如刀具切割的位移加载、刚体压溃的力加载）。课程重点强调，单元删除法的核心是“损伤参数的校准”，参数设置不当会导致裂纹扩展过快或过慢，与实际实验结果偏差较大，通过案例演示，教学习者如何结合实验数据，校准损伤参数，确保模拟结果的合理性。很多学习者在实操过程中，容易出现模型不收敛、结果失真、关键参量无法输出等问题，这也是制约模拟落地的核心痛点——课程专门针对这些问题，进行了针对性讲解，总结了三大常见问题及排查方法：- 问题一：模型不收敛。常见原因包括：网格划分过粗或过细（裂尖网格过粗导致应力捕捉不准，过细导致计算量过大、不收敛）、载荷施加过快（动态加载时，载荷步长过大）、边界条件设置不当（约束不足或过度约束）、参数设置不合理（损伤参数、奇异单元设置错误）。排查方法：逐步优化网格（重点细化裂尖网格）、减小载荷步长、检查边界条件的合理性、校准参数并逐步调试。
- 问题二：模拟结果失真（与实验结果偏差较大）。常见原因包括：判据选择错误（如用线弹性判据模拟弹塑性材料）、材料参数赋值不准确、裂纹定义与实际场景不符。排查方法：重新判断断裂模式与判据、核对材料参数（结合实验数据）、修正裂纹定义（位置、长度、方向）。
- 问题三：关键参量（K、G、J积分）无法输出。常见原因包括：未设置参量输出选项、裂尖网格未设置奇异单元、分析步类型选择错误。排查方法：在分析步中勾选关键参量的输出选项、确保裂尖设置奇异单元、选择适合的分析步类型（如弹塑性模拟选择通用分析步）。
Abaqus裂纹扩展与断裂模拟，是一门“理论+实操”结合的技术，核心在于“理解理论、掌握技巧、解决问题”——断裂力学理论是建模的基础，明确模拟的物理本质与判据；实操技巧是核心，掌握预制裂纹、XFEM、单元删除法三种建模方法，能够排查常见问题；应用落地是目标，将模拟技术应用于工程设计、科研实验、论文撰写中，发挥其核心价值。提供vip群答疑/学习资料
Abaqus裂纹扩展与断裂模拟仿真进阶：预制裂纹、XFEM、金属/脆性材料/疲劳裂纹等全搞定
一是注重理论与实操的结合，不要单纯背诵理论，也不要盲目操作，每学习一个理论知识点，就结合课程案例，动手实操一遍，加深理解，建立理论与实操的关联；二是注重案例复用与举一反三，课程提供的全套案例模型，是最实用的学习资源，建议学习者先模仿案例建模，掌握技巧后，结合自身的工作或科研需求，修改案例参数、调整场景，实现举一反三，逐步形成自己的建模思路。对于高校学习者而言，掌握这项技术，可快速完成毕业论文、科研项目，提升自身的专业竞争力；对于工程技术人员而言，可解决工作中的裂纹模拟难题，提升工作效率，支撑工程决策；对于科研人员而言，可补充实验数据，丰富研究成果，提升论文的学术价值。总之，Abaqus裂纹扩展与断裂模拟是一门实用性极强的技术，在工程与科研领域具有广泛的应用前景。《Abaqus裂纹扩展与断裂专题实战课》以实操为核心、以落地为目标，通过系统的理论讲解、详细的案例演示、针对性的问题排查，帮助学习者快速掌握技术要点，避开学习误区，实现从“零基础”到“能实操、能落地”的跨越，助力学习者在专业领域实现提升。
