上一篇文章储能散热痛点爆发！Icepak液冷仿真如何搞定1P52SPack热设计，向读者朋友介绍了我在储能热设计方面的专业能力，而本文分析我在断路器开关柜之散热仿真的宝贵经验，感兴趣的朋友可以在仿真秀官网搜索【热设计Jason】仿真技术专栏，或点击文尾阅读原文与我进一步技术合作交流。

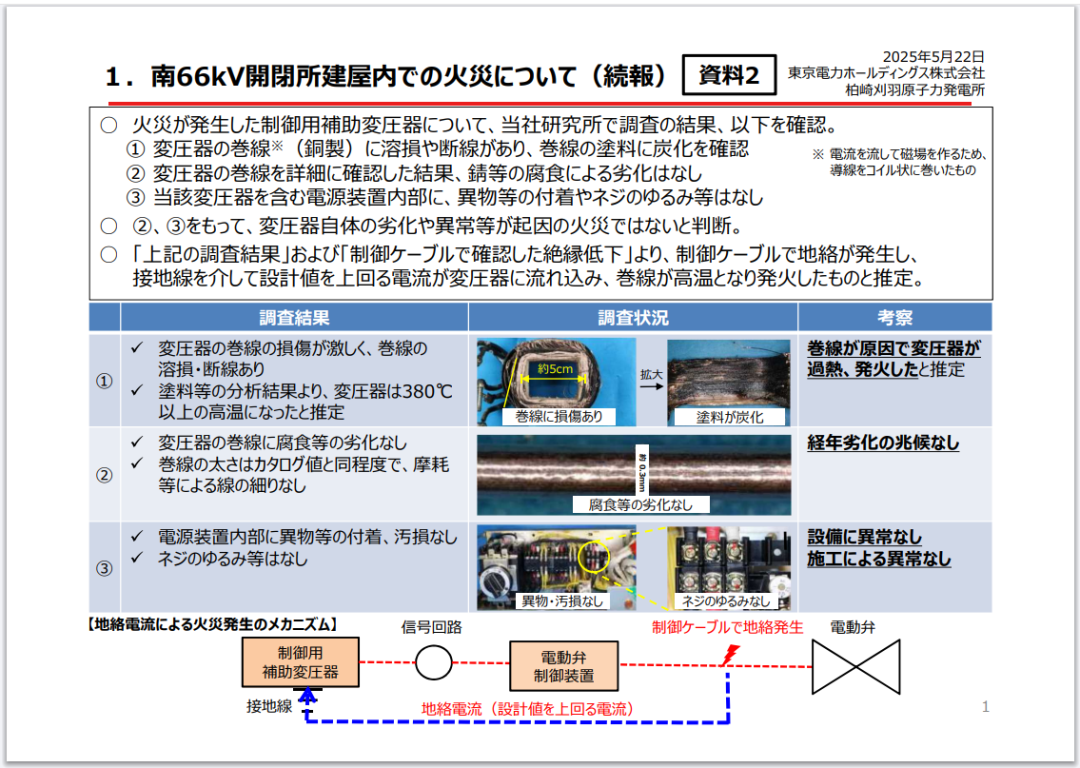

2026年1月26日，东京电力公司发布南66kV开闭所火灾事故续报，经详细调查确认，该起火灾系控制电缆地络引发过电流，导致控制用辅助变压器过热起火，推定火灾发生时设备温度高达380℃以上，变压器绕组出现严重溶损、断线，周边部件涂料碳化[3]。无独有偶，近年来国内多地也先后发生变电站开关柜过热故障，轻则导致设备跳闸、供电中断，重则引发火灾、造成重大财产损失。

这些事故的共性诱因的是，断路器开关柜内部空间狭小、部件密集，长期在高电压、大电流工况下运行，各类电气元件产生的热量无法及时散出，局部温度异常升高，加速绝缘老化、部件损坏，最终诱发安全事故。

事实上，这类悲剧并非无法预防。断路器开关柜的散热性能，直接决定了设备运行的安全性、稳定性和使用寿命，而散热仿真技术作为一种高效、精准的前置预判手段，能够在设备设计、研发和运维阶段，提前模拟柜内温度分布、气流流动规律，精准定位过热隐患，优化散热结构设计，从源头降低过热故障风险。随着电力系统向高电压、大容量、智能化方向升级，断路器开关柜的运行负荷持续提升，散热问题愈发突出，散热仿真技术已成为电力设备领域的研究热点和核心应用技术。本文结合行业实践与技术规范，详细科普断路器开关柜散热仿真技术的完整流程与关键技术要点，助力行业人员全面掌握该技术，推动电力设备安全高效运行。

01

断路器开关柜散热仿真技术的核心价值

断路器开关柜是电力系统中不可或缺的核心控制设备，主要用于电力线路的接通、断开、保护和控制，广泛应用于变电站、发电厂、工业厂房、高层建筑等场景。其内部集成了断路器、母线、互感器、接触器等多种电气元件，这些元件在运行过程中，会因电阻损耗、铁损、涡流损耗等产生大量热量，形成热源。

由于开关柜多为封闭式结构，内部空间紧凑，气流流通不畅，热量易积聚，若散热设计不合理，会导致柜内温度持续升高：当温度超过元件耐受阈值时，会加速绝缘材料老化、脆化，降低绝缘性能，引发漏电、短路故障；对于断路器等核心部件，过高温度会影响其灭弧性能和机械可靠性，导致动作失灵，无法及时切断故障线路，扩大事故范围[1]。传统的散热设计多依赖经验估算或物理试验，不仅设计周期长、成本高，且无法精准模拟复杂工况下的散热效果，易出现设计偏差，难以满足现代电力系统的高要求。

散热仿真技术基于计算流体力学（CFD）、热传导理论和数值模拟方法，通过计算机软件构建开关柜三维模型，模拟不同工况下柜内温度场、流场的分布规律，精准计算各部件的温度值、热量传递路径和气流速度，能够快速定位过热热点，评估散热结构的合理性，并针对性地提出优化方案[2]。其核心价值在于“前置预判、精准优化、降本增效”：既能避免物理试验的重复投入，缩短设计周期，又能大幅提升散热设计的可靠性，从源头杜绝过热隐患，保障开关柜长期稳定运行，为电力系统的安全供电提供技术支撑。

接下来我基于Icepak软件对断路器开关柜进行详细的散热仿真。

02

断路器开关柜之散热仿真教程



1、设计目标

对于断路器开关柜类产品，器件和铜排运行大电流，发热量巨大，器件工作温度高，需通过热仿真进行评估，并基于仿真结果优化设计方案，保证产品设计及运行可靠性。

断路器柜外部环境温度为 +45 ℃，采用强制风冷散热方案，保证柜内空气平均温度不超过 +55 ℃，实际运行环境有可能出现异常高温现象，故在设计时需要控制柜内温度留有一定的设计余量以应对异常高温现象。



2、热仿真边界条件

断路器柜热设计边界条件，尺寸、发热功率、温度等参数，如下表所示：

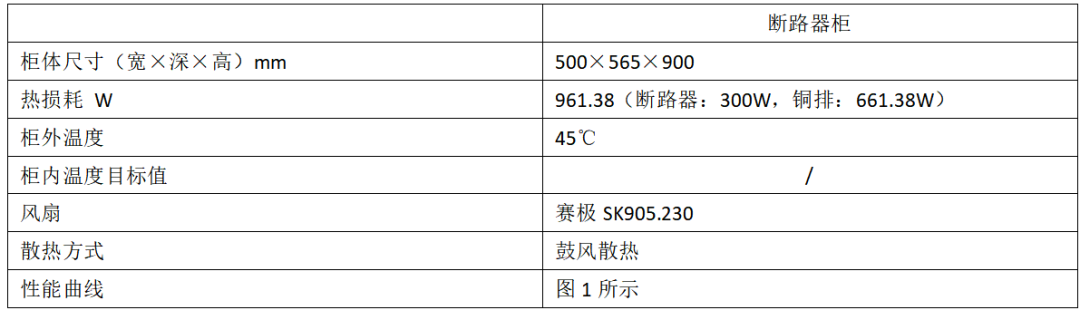

表1 断路器柜热设计边界

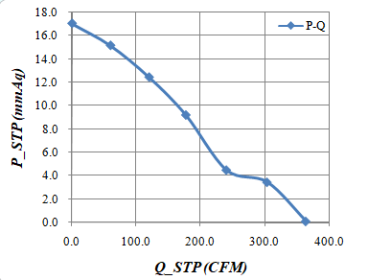

散热风扇，PQ曲线如下：





3、强制风冷机柜热设计

（1）风机选型

根据电气输入柜内总损耗 961.38W，环境温度 45 ℃，出口空气温升不超过 5 ℃，则理论计算总风量需求 ≮ 577 m³/h 。通过系统风扇鼓风的方式，将机柜内产生的热量转移至机柜之外，系统风扇、出风口位置如图 1 所示。其中，出风口共有 3 个，其余两个分别位于图示出口的背面和底面。断路器柜内散热路径如图 2 所示。

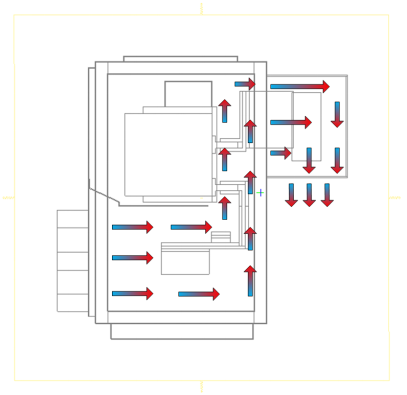

图2 机柜内空气流动方向

（2）强制风冷散热仿真

根据仿真结果，确定系统风扇的工作点为：风量666m³/h，工作压损160Pa。断路器柜内空气流动轨迹仿真结果如图3所示。增加挡风板后，气流组织在断路器柜内无流动死角。

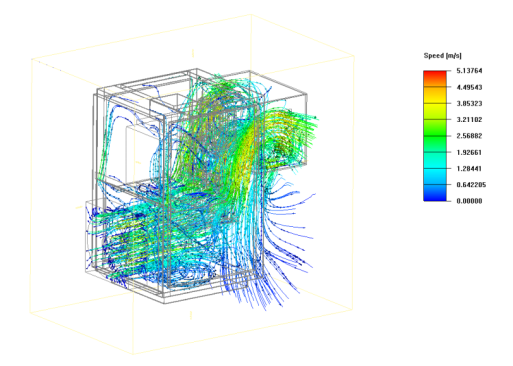

图3 断路器柜内空气流动轨迹

Z-1、Z-2两个截面上（截面位置如图4所示），空气流动轨迹如图5-8所示。

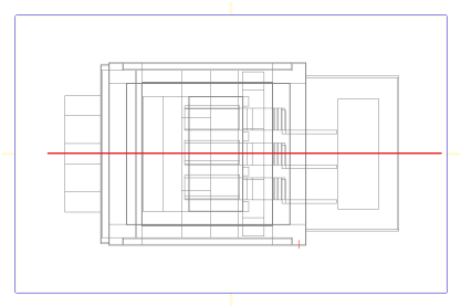

图4 Z-1、Z-2截面位置示意图

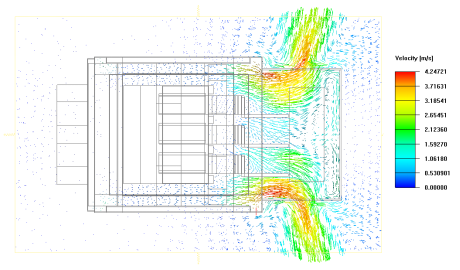

图5 Z-1截面上空气流动轨迹

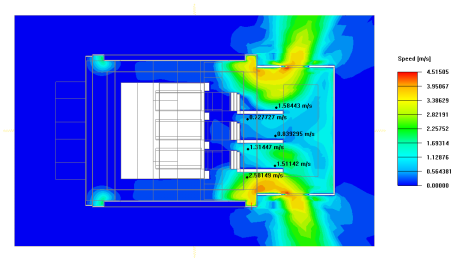

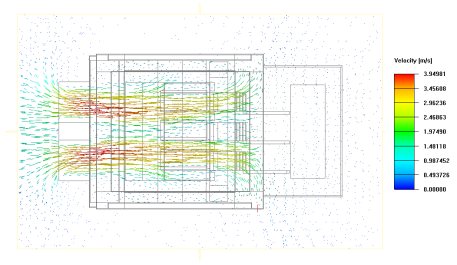

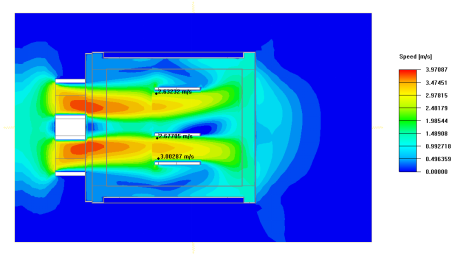

图6 Z-1截面上空气速度云图



图7 Z-2截面上空气流动轨迹



图8 Z-2截面上空气速度云图

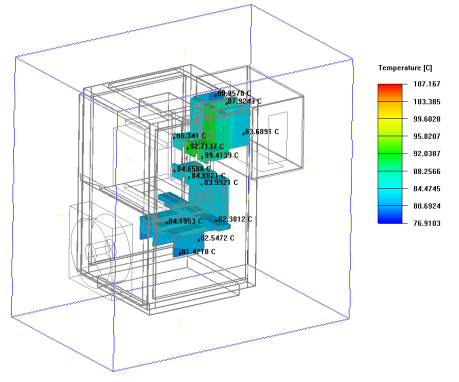

铜排温度云图如图9所示。其中，铜排表面最高温度为92.7℃。



图9 排温度云图

X-1、Y-1截面上（截面位置如图10、图12所示），元件的温度云图如图11、图13所示。其中，在此截面上铜排内部的最高温度为92.4℃。

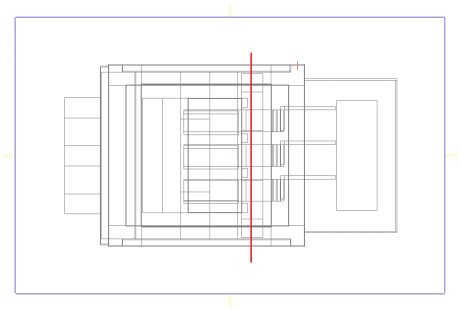

图10 X-1截面位置示意图

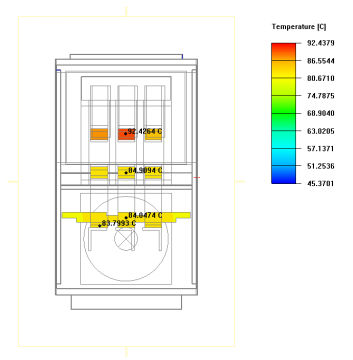

图11 X-1截面上，断路器、铜排温度云图



图12 Y-1截面位置示意图

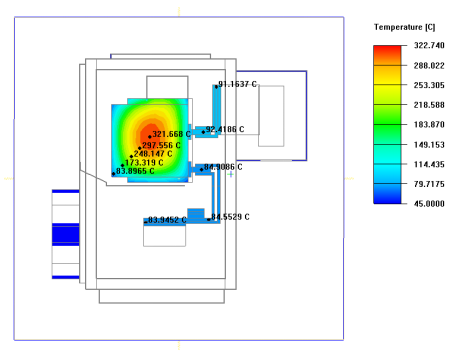

图13 Y-1截面上，铜排温度云图

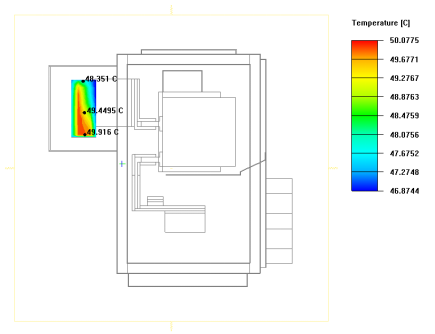

断路器柜三个排风口空气温度云图如图12-14所示。出口空气最低温度为46.8℃，最高温度为50.1℃。

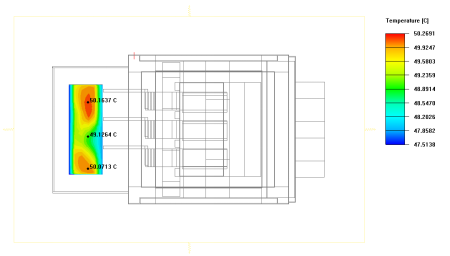

图12 百叶窗出风口-1空气温度云图

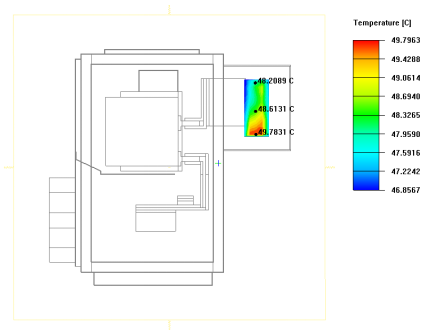

图13 百叶窗出风口-2空气温度云图



图14 钣金百叶窗出风口空气温度云图

根据上述仿真结果，可得出如下结论：

柜内空气流动无死角，整机流速分配合理；柜外环温为45℃时，出风口平均温度为48.9℃，温升3.9℃，满足温升的设计要求；铜排内部最高温度为92.4℃，满足不高于105℃的设计要求。综上此散热方案能够满足断路器柜的散热需求。

03

断路器开关柜散热仿真技术核心要点

散热仿真技术的关键在于“精准模拟、科学分析”，结合行业实践经验，其核心要点主要集中在5个方面，直接决定仿真结果的准确性和实用性，需重点关注：



1、热源参数的精准性是前提

热源是散热仿真的核心基础，开关柜内的热量主要来源于电气元件的损耗，若热源参数设定不准确，会导致整个仿真结果失真，无法反映真实的散热情况[1]。因此，需通过理论计算、试验测量等多种方式，精准获取各电气元件的损耗功率（发热功率），避免仅凭经验估算。

实际操作中，可结合元件的额定电压、额定电流、电阻值等参数，通过公式计算电阻损耗；对于互感器、变压器等元件，需考虑铁损、涡流损耗，可参考元件出厂试验报告或相关标准，获取损耗参数；对于复杂工况（如过载、短路），需结合实际运行数据，修正热源参数，确保热源参数能够贴合不同运行场景下的真实发热情况。同时，需明确各热源的分布位置和发热形式（恒定热流、恒定温度），避免热源位置设定偏差导致温度场分布模拟不准确。



2、网格划分的合理性是关键

网格划分是连接几何模型与数值计算的桥梁，网格质量直接影响仿真精度和计算效率[1]。实际操作中，需避免两个极端：一是过度简化网格，导致计算误差过大，无法捕捉局部过热热点；二是过度加密网格，导致计算工作量激增，延长仿真时间，甚至出现计算不收敛的情况。

核心要点是“分区划分、粗细结合”，针对不同区域采用不同的网格密度：发热核心部件、散热片、通风口等关键区域，采用细密网格，确保计算精度；柜体外壳、非发热部件等次要区域，采用较粗网格，简化计算。同时，需对网格进行质量检查，重点控制网格的扭曲度、长宽比，避免出现畸形网格；通过网格独立性验证，确定最优网格密度，实现仿真精度与计算效率的平衡。



3、边界条件的科学性是核心

边界条件是仿真过程中的约束条件，直接决定了热量传递的外部环境，其设定需严格遵循实际运行场景，避免主观假设，否则会导致仿真结果与实际情况偏差较大[4]。例如，自然通风场景下，需结合实际环境温度、环境风速，设定柜体表面的对流换热系数和通风口的压力边界；强制通风场景下，需准确设定风扇的风速、风向，确保与实际风扇运行参数一致。

同时，需充分考虑热辐射的影响，尤其是封闭式开关柜，内部部件之间的热辐射是重要的热量传递方式，需准确设定各部件表面的辐射率（如金属表面的辐射率一般为0.1~0.3，氧化后的金属表面辐射率可达到0.6~0.8）[1]，避免忽略热辐射导致温度计算偏低。此外，边界条件的设定需与物理模型相匹配，例如，启用热对流模型时，需合理设定对流换热系数，结合通风方式和环境参数进行修正。



4、多物理场耦合的适用性是补充

断路器开关柜运行过程中，不仅存在热量传递，还可能伴随电场、磁场的作用，电场、磁场会产生额外的损耗（如涡流损耗），影响热源分布和散热效果[1]。因此，对于高压、大容量开关柜，单纯的热仿真无法精准反映真实运行状态，需采用多物理场耦合仿真（如电热耦合、电磁热耦合），将电场、磁场、温度场结合起来，全面模拟热量的产生、传递过程。

例如，通过电磁仿真计算电气元件的涡流损耗，将其作为热源参数导入热仿真模型，实现电磁损耗与热传递的协同模拟，提高仿真结果的准确性。实际操作中，需根据开关柜的运行参数和结构特点，判断是否需要采用多物理场耦合仿真，避免过度复杂的耦合计算（增加工作量），同时确保仿真结果能够全面反映设备的真实散热状态。



5、仿真与实验的结合是保障

尽管散热仿真技术能够精准模拟开关柜的散热过程，但由于模型简化、参数设定偏差等因素，仿真结果仍可能与实际情况存在一定误差[1]。因此，仿真结果不能直接作为设计依据，需与实验验证相结合，确保仿真结果的可靠性和实用性。

实验验证可采用实际搭建开关柜试验平台，通过光纤光栅测温系统、温度传感器等设备，监测不同工况下柜内各点的温度值，与仿真结果进行对比，分析误差原因，修正仿真模型和参数[1]；对于已投入运行的开关柜，可收集实际运行中的温度监测数据，与仿真结果对比，优化仿真参数，提升仿真技术的适用性。例如，宁夏某电厂的6kV自然散热高压开关柜仿真中，通过与光纤光栅测温系统的监测数据对比，修正仿真参数，使仿真结果与实际数据误差控制在10%以内，确保了仿真结果的实用性[1]。同时，可通过实验验证优化方案的有效性，确保优化后的散热结构能够满足实际运行需求。

【参考文献】

[1] 高压开关柜温度流场仿真研究(pdf)第40卷第11期2021年11月电工电能新技术
