重磅技术解析！IAV 下一代商用车电驱系统：柔性布局 + 相变冷却，重塑重型车电动化格局
德国顶尖工程技术公司 IAV（IAV GmbH）深耕商用车电动化领域，推出了专为重型车辆设计的下一代纯电动动力总成（CV-E-Powertrain） ，以 “柔性布局 + 创新冷却 + 模块化设计” 三大核心优势，破解行业痛点。今天，我们就来深度拆解这项能改写重型商用车电驱规则的硬核技术！
一、系统需求与愿景：破解商用车电动化的 “多重矛盾”
要打造一款适配重型商用车的电驱系统，首先要直面行业的核心挑战 ——多重优先级的平衡难题。不同于乘用车，重型商用车的电驱系统需要同时满足 “高性能、高效率、低重量、低成本、高可靠性、强灵活性” 等多个看似矛盾的需求。

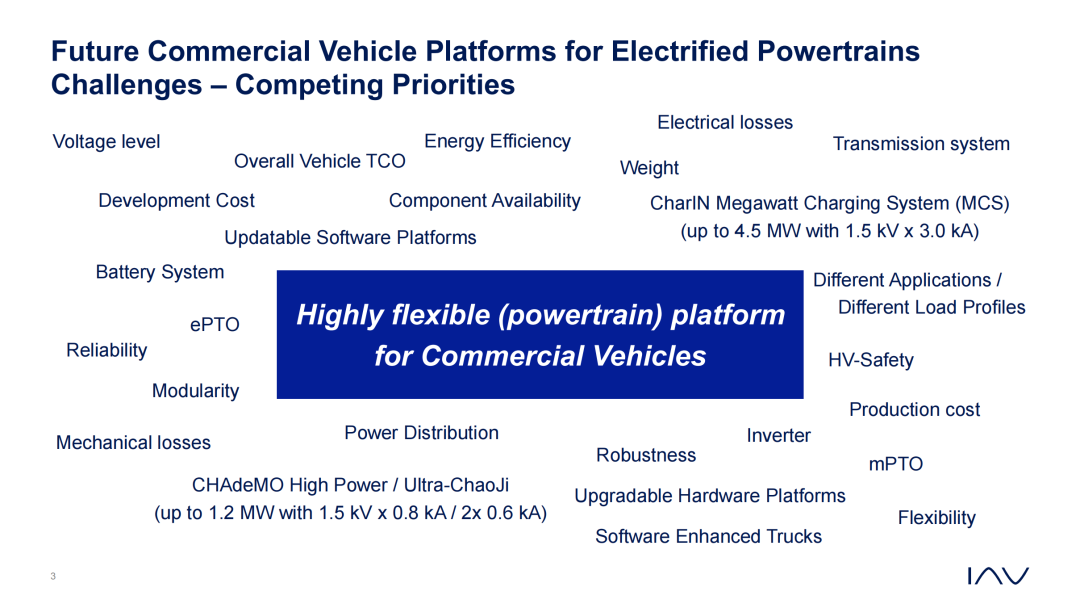

1.1 商用车电驱的 “十大核心挑战”
IAV 在研发初期就明确了行业痛点，主要集中在三大维度：
性能与效率的博弈
需降低电气损耗和机械损耗，提升能源效率，但同时要满足重型车爬坡、起步时的高功率（峰值 > 550kW）、高扭矩（>50000Nm）需求； 成本与体验的平衡
控制研发生产成本和全生命周期成本（TCO），还要保证核心部件供应稳定，支持兆瓦级快充（如 CharIN MCS 系统最高 4.5MW）和软件在线升级； 场景与安全的兼顾

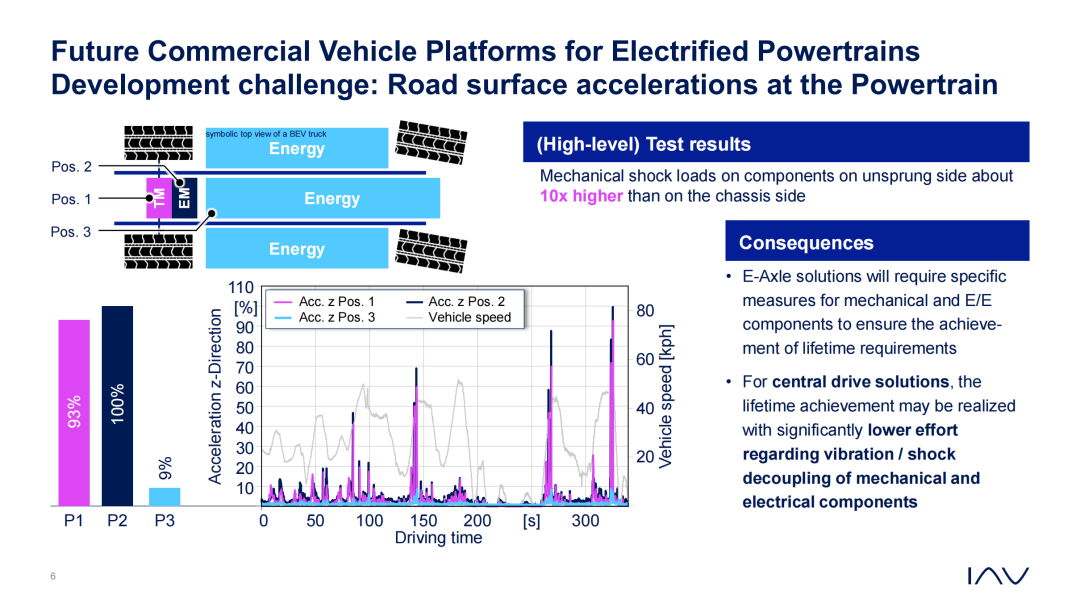

商用车涵盖长途牵引车、刚性卡车、非公路作业车等多种场景，负载曲线差异极大，需兼顾动力总成的模块化与灵活性，同时满足高压安全（HV-Safety）和抗振动、抗冲击的耐用性要求。
除此之外，随着 “软件定义汽车”（SDT）趋势普及，电驱系统还需适配 “N 合 1” 集成化设计，减少高压部件和控制单元数量，提升软件创新的灵活性（如功能升级、故障诊断）。
1.2 关键技术矩阵：锁定最优配置方案
针对上述挑战，IAV 构建了全面的技术矩阵，并结合欧盟公路重型卡车的实际需求，筛选出最优配置：
冷却方式：相变冷却（PCC）—— 相比传统水冷，能精准控制核心部件温度，提升持续功率； 电压等级：750V 直流驱动 + 1500V 高压充电 —— 兼顾驱动效率和快充速度； 电池技术：磷酸铁锂（LFP）—— 相比三元锂（NMC），更适配商用车的长循环寿命和安全性需求； 功率半导体：1200V 碳化硅（SiC）模块 —— 降低开关损耗，提升电驱系统效率； 配电方案：铝制母线排（Bus Bar）—— 相比电缆，减少电阻损耗，优化空间布局； 充电系统：可调式 MCS 兆瓦级充电（1.2-2.2MW）—— 平衡充电速度与成本。
1.3 动力总成的 “硬核性能指标”
IAV 为这款电驱系统设定了极高的性能门槛，完全覆盖重型商用车的极端工况：
这些参数意味着，即使是满载 40 多吨的重型牵引车，也能在复杂路况下保持稳定性能，完全替代传统燃油车的动力表现。
1.4 核心愿景：中央驱动与轴驱的 “统一化革命”
IAV 的终极目标是打造一款 **“大一统” 的柔性电驱平台 **—— 让中央驱动（适合长途运输、区域配送卡车）和轴驱（适合全轮驱动、非公路作业车）共享核心部件，实现三大核心价值：
最大化灵活性：一套平台适配所有商用车场景，车企无需为不同车型单独开发电驱系统； 最大化部件复用率：核心部件通用率超 80%，降低研发和生产成本； 平衡模块化与最优性：既保持平台的可扩展性，又能针对不同场景优化性能，兼顾效率与成本。
二、动力总成布局与概念设计：80% 通用部件的 “柔性王者”
要实现 “中央驱动与轴驱统一” 的愿景，关键在于动力总成的布局创新和模块化设计。IAV 通过精准的参数优化和结构设计，让两种驱动形式共享大部分核心部件，同时保持各自的性能优势。

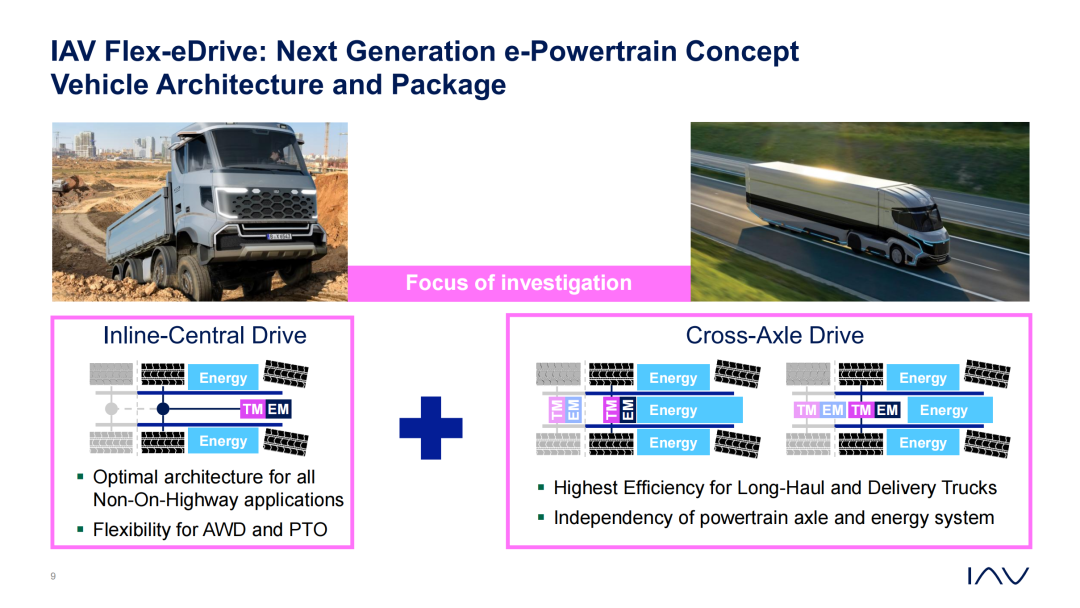

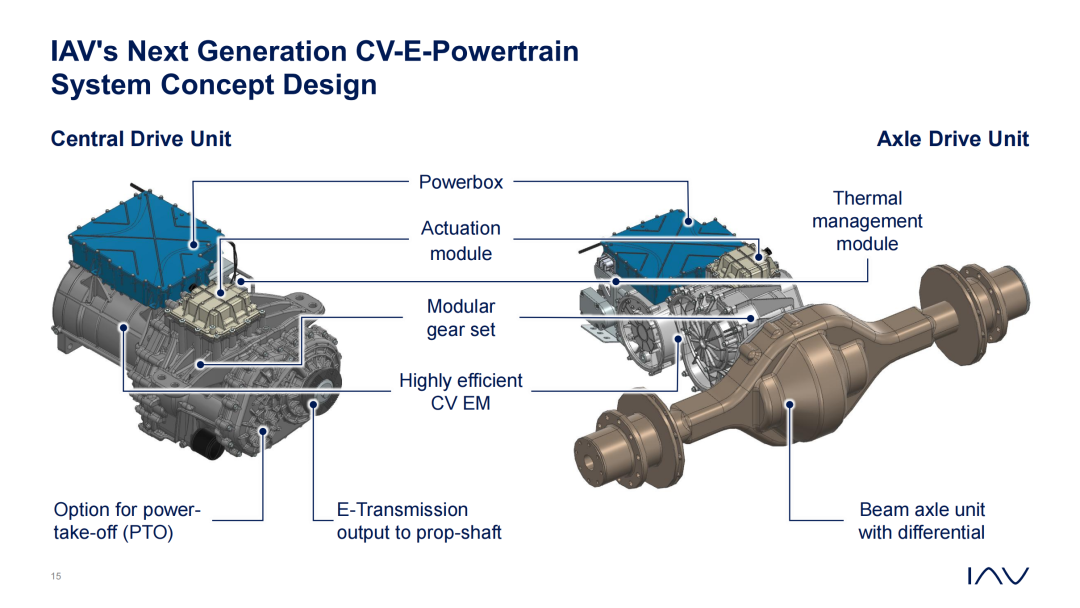

2.1 核心布局：两种驱动形式的 “同源设计”

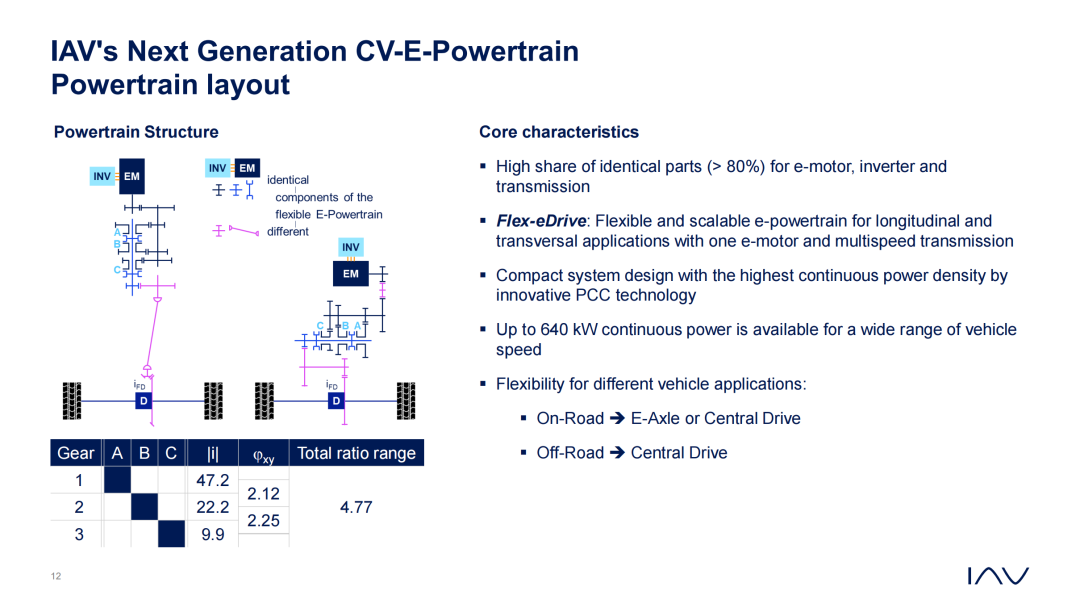

IAV 的 Flex-eDrive 电驱系统采用 “电机 + 逆变器 + 变速箱” 的集成架构，中央驱动（ longitudinal ）和轴驱（ transverse ）的核心部件完全一致，仅在传动输出方式和部分辅助模块上存在差异：
中央驱动：适合长途牵引车、刚性卡车，优势是 “最高效率”—— 动力传输路径短，损耗低，适配 VECTO 长途循环工况，能有效降低能耗； 轴驱（E-Axle）：适合非公路作业车、全轮驱动商用车，优势是 “高灵活性”—— 集成度高，节省底盘空间，支持动力输出装置（PTO），适配复杂作业场景。
两种布局共享的核心部件包括：碳化硅逆变器、内置永磁同步电机（IPMSM）、多档位变速箱（核心齿轮组），通用率超 80%，彻底打破了传统电驱系统 “一车型一方案” 的局限。

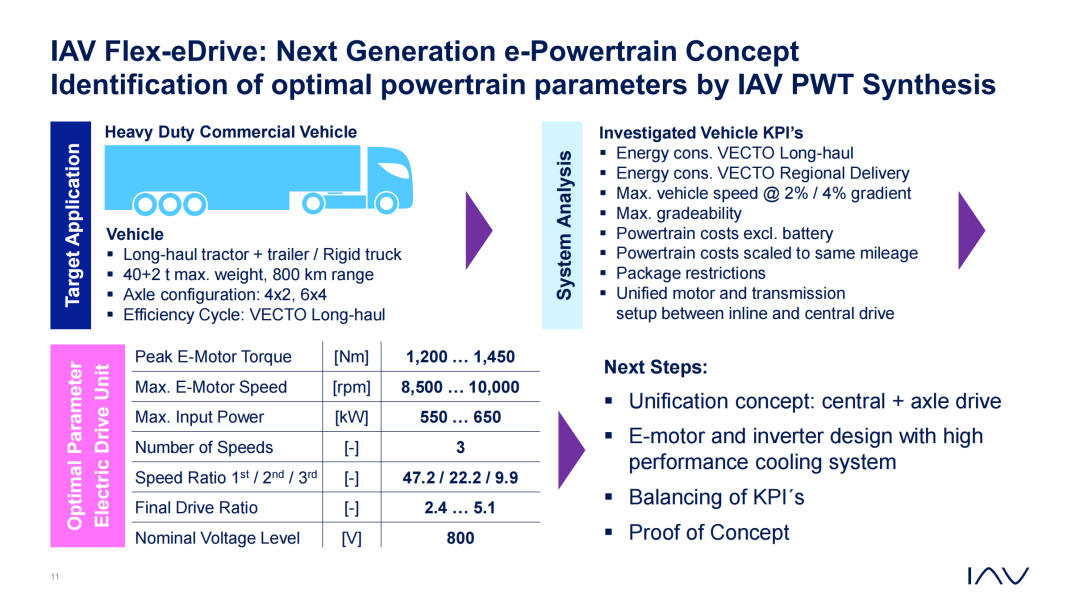

2.2 关键参数优化：基于 IAV PWT Synthesis 的 “精准匹配”
IAV 通过自主研发的 “PWT Synthesis” 系统分析工具，为动力总成锁定了最优参数组合（以 40+2 吨长途牵引车为例）：
这些参数经过了 VECTO 长途循环、区域配送循环等多种工况的验证，能在能耗、最高车速、爬坡能力、成本之间达到最佳平衡。例如，3 档变速箱既保证了低速爬坡时的大扭矩（1 档速比 47.2），又能在高速行驶时让电机处于高效区间（3 档速比 9.9），降低能耗。

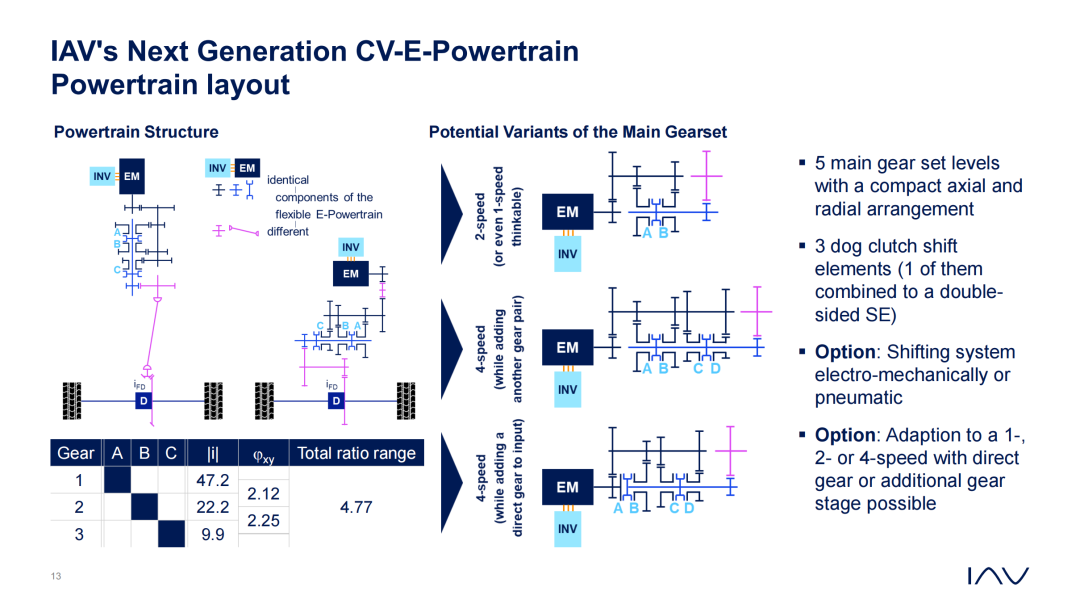

2.3 变速箱概念设计：紧凑布局 + 多档位可选
变速箱是动力总成的 “核心传动中枢”，IAV 为其设计了三大亮点：
紧凑化结构：采用 5 级主齿轮组，轴向和径向尺寸最小化，适配商用车底盘的有限空间； 灵活换挡系统：配备 3 个爪式离合器（其中 1 个为双面离合器），支持电动机械或气动换挡，换挡平顺且可靠； 可扩展性强：可根据需求适配 1 档、2 档或 4 档方案，还能增加直接档或额外齿轮级，满足不同车型的传动需求。
变速箱的最大输入扭矩可达 1500Nm，最大输出扭矩 16500Nm，最大减速制动扭矩 - 1600Nm，完全覆盖重型商用车的牵引和制动需求。
2.4 模块化设计：通用核心 + 专用模块的 “完美组合”
动力总成采用 “模块化架构”，分为三大核心模块，兼顾通用性和场景适配性：
核心模块（100% 通用）：包括碳化硅逆变器、IPMSM 电机、核心齿轮组 —— 是动力输出的 “心脏”，保证基础性能一致； 适配模块（70% 通用）：包括热管理模块、控制模块 —— 可根据中央驱动 / 轴驱的需求微调，比如热管理模块的散热路径优化； 专用模块（定制化）：中央驱动的传动轴输出模块、轴驱的车桥差速器模块 —— 针对不同驱动形式的专属设计，确保动力传输效率。
此外，系统还预留了动力输出装置（PTO）接口，可满足冷藏车、工程作业车等需要额外动力的场景，进一步提升平台的灵活性。
三、冷却创新与电机布局：相变冷却 + 高效电机的 “性能倍增器”
重型商用车电驱系统的核心痛点之一是 “持续功率衰减”—— 传统冷却方式无法快速带走电机、逆变器的高热量，导致长时间重载后功率被迫降低（即 “降额”）。IAV 通过相变冷却（PCC）创新和电机优化设计，彻底解决了这一问题。

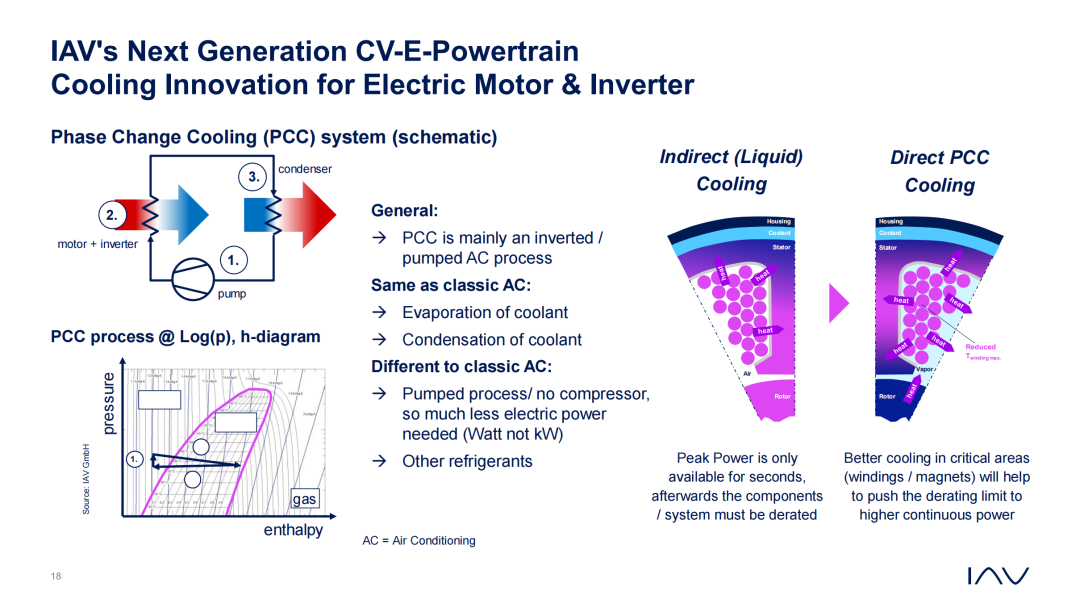

3.1 相变冷却（PCC）：突破传统冷却的 “温度瓶颈”
IAV 的相变冷却系统是这项技术的 “王牌创新”，本质是一套 “反向泵送式空调系统”，相比传统水冷、油冷，有三大核心优势：
（1）工作原理：无需压缩机，低能耗高效散热
相变冷却的工作流程与家用空调类似，包含 “冷却液蒸发吸热→冷凝放热” 两个核心步骤，但关键差异在于：
传统空调需要压缩机（功率达千瓦级），能耗高； 相变冷却采用低功率水泵（功率仅为瓦级），能耗大幅降低，且结构更简单可靠。
冷却液在电机绕组、磁体等核心发热区域蒸发，快速吸收大量热量，然后在冷凝器中冷凝成液体，循环往复，实现精准控温。
（2）核心优势：直击 “发热痛点”，避免功率降额
传统间接液冷（如水冷、油冷）只能冷却电机外壳，热量从内部传递到外壳的过程中会有损耗，导致绕组、磁体等核心区域温度过高，进而引发功率降额（峰值功率仅能维持几秒）。
而相变冷却能直接作用于发热核心区域（绕组、磁体），散热效率提升显著：
持续功率大幅提升：相比油冷，相变冷却让电机的持续功率提升 30% 以上，最高可达 640kW，且长时间重载无降额； 电机体积更小：相同持续功率下，采用相变冷却的电机体积可缩小 15%-20%，降低整车重量和空间占用； 可靠性更高：核心部件温度稳定，减少因高温导致的老化、故障，延长电驱系统寿命。
3.2 高效电机设计：IPMSM 电机的 “精准优化”
电机是动力输出的 “核心心脏”，IAV 为其采用了内置永磁同步电机（IPMSM），并进行了多维度优化，兼顾效率、功率密度和成本：

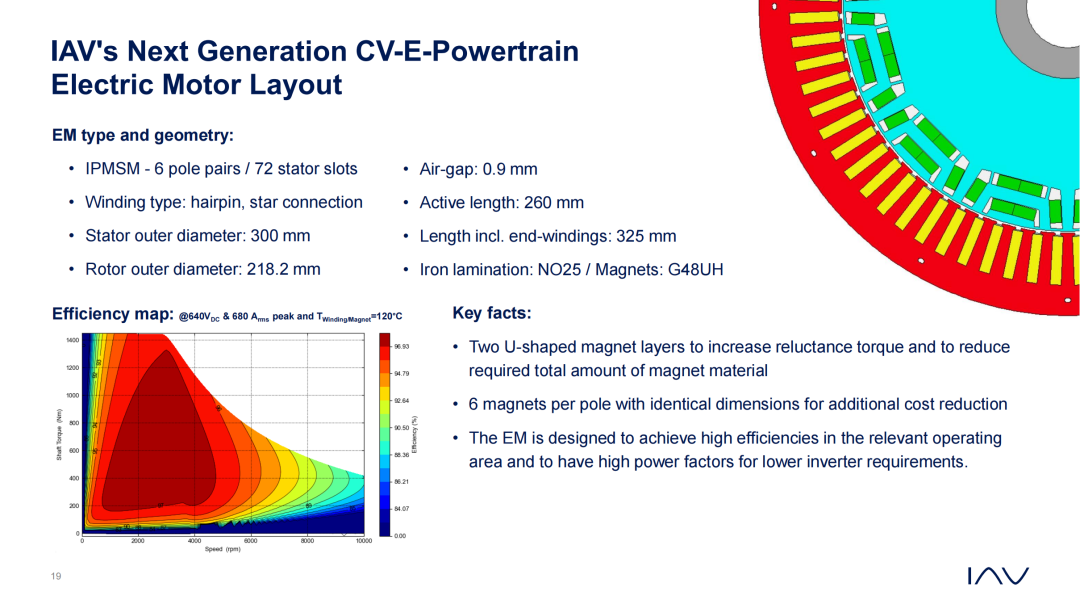

（1）核心参数与结构设计
发卡绕组相比传统绕组，具有槽满率高、导热性好、损耗低的优势，能进一步提升电机效率；6 对极 + 72 槽的设计，让电机的 torque ripple（转矩脉动）更小，运行更平顺。
（2）磁体布局创新：双 U 形磁体层的 “成本与性能平衡”
电机采用 “双 U 形磁体层” 设计，有两大核心价值：
提升磁阻转矩：通过优化磁路结构，增加磁阻转矩占比，减少对永磁体材料的依赖； 降低成本：每极采用 6 块尺寸相同的磁体，相比定制化磁体，采购和生产效率更高，同时减少永磁体总用量，降低成本。
（3）效率表现：高高效区间覆盖全工况
电机在 640VDC 电压、680A 峰值电流、绕组 / 磁体温度 120℃的条件下，核心工况的效率可达：
高速区间（10000rpm）：效率 94.79%； 中速区间（6000rpm）：效率 92.64%； 低速重载区间（2000rpm）：效率 86.21%。
高高效区间（效率 > 90%）覆盖了商用车的主要行驶工况（长途高速、区域配送匀速行驶），能有效降低整车能耗，提升续航里程。
3.3 冷却与电机的 “协同效应”：持续高性能的保障
相变冷却与电机的优化设计形成了 “1+1>2” 的协同效应：
相变冷却精准控制电机核心区域温度，让电机能长期工作在 120℃的最优温度区间，避免因高温导致的磁体退磁、绕组老化； 电机的发卡绕组、双 U 形磁体层设计，进一步提升了散热效率和磁路利用率，与相变冷却形成互补。

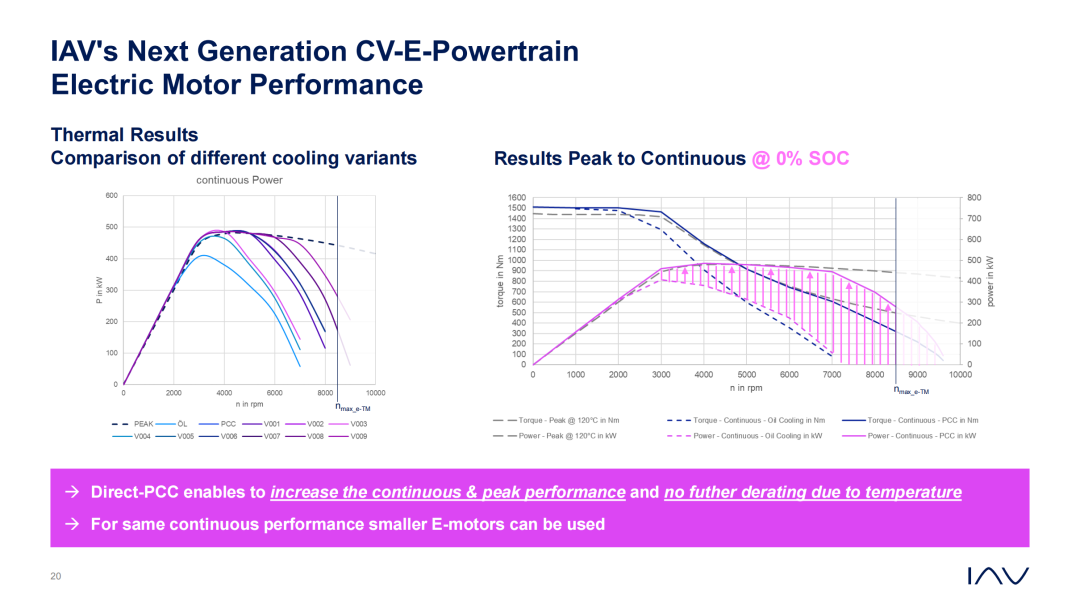

测试数据显示：采用相变冷却的电机，峰值扭矩可达 1200Nm，持续扭矩比油冷电机提升 40% 以上；即使在 0% SOC（电池低电量）状态下，仍能稳定输出峰值功率，无明显降额。
四、技术总结与未来展望：商用车电驱的 “进化方向”
IAV 的下一代商用车电驱系统，不仅是一套技术方案，更是对商用车电动化未来的思考。其核心价值在于 “以系统化思维破解行业痛点”，为车企提供兼具灵活性、效率和成本优势的解决方案。
4.1 核心技术亮点回顾
系统化的参数定义
基于商用车的全场景需求，构建技术矩阵，筛选最优配置，确保产品贴合市场实际； 柔性化的平台布局
中央驱动与轴驱共享 80% 以上核心部件，一套平台适配所有商用车场景，降低研发和生产成本； 创新化的冷却技术
相变冷却突破传统冷却瓶颈，实现核心部件精准控温，大幅提升持续功率，避免降额； 高效化的电机设计
发卡绕组、双 U 形磁体层等优化，兼顾效率、功率密度和成本，覆盖全工况高效区间； 模块化的集成架构
核心模块通用 + 专用模块定制，平衡通用性和场景适配性，支持快速迭代升级。

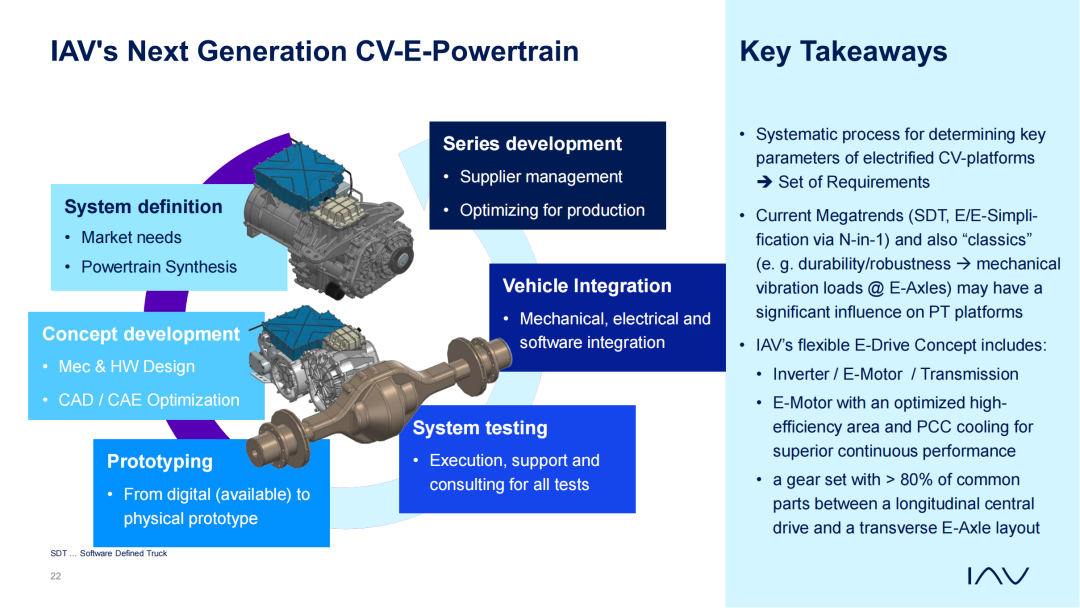

4.2 开发流程与落地保障
IAV 为这项技术建立了全流程开发体系，确保从概念到量产的顺利落地：
系统定义：结合市场需求和技术趋势，优化产品设计，确定核心参数； 概念开发：通过 CAD/CAE 仿真优化，完成机械和硬件设计，验证技术可行性； 车辆集成：实现机械、电气、软件的深度集成，确保与整车适配； 原型制作：从数字仿真到物理原型，快速验证产品性能； 系统测试：开展全面的台架测试和实车测试，提供测试支持和咨询服务； 量产支持：优化生产工艺，管理供应链，确保批量生产的稳定性。
4.3 行业影响与未来趋势
IAV 的这项技术为商用车电动化指明了三大进化方向：
集成化
“N 合 1” 电驱单元将成为主流，减少高压部件和控制单元数量，提升效率、降低成本； 柔性化
平台化、模块化设计将成为车企的核心需求，一套平台适配多车型，缩短研发周期； 高效化
相变冷却、碳化硅器件、高效电机等技术的融合，将持续提升电驱系统效率，破解商用车 “续航焦虑”； 软件化
软件定义卡车（SDT）趋势下，电驱系统需具备更强的软件升级能力，通过 OTA 实现功能优化和性能提升。
随着这项技术的落地，重型商用车电动化将彻底告别 “高成本、低性能、窄场景” 的困境，迎来 “高效、灵活、经济” 的新时代。IAV 也将通过这套柔性电驱平台，助力全球商用车企业加速电动化转型，实现碳中和目标。
写在最后
商用车电动化不是 “简单的燃油改电动”，而是一场涉及动力架构、核心技术、场景适配的全面革命。IAV 的下一代柔性电驱系统，以 “用户需求为核心，技术创新为驱动”，破解了重型商用车电动化的多重矛盾，为行业提供了可落地、可扩展的解决方案。
随着技术的不断迭代，我们有理由相信，未来的商用车不仅能实现 “零排放”，还能在效率、成本、体验上全面超越传统燃油车。
