Comosl半导体磁控系统建模

半导体磁控系统是一类依托磁场与半导体工艺对象（晶圆、等离子体、载流子、金属熔体等）的相互作用，实现工艺精准调控的专用装备，核心作用是提升半导体制造的精度、均匀性与良率，广泛应用于薄膜沉积、刻蚀、离子注入、晶圆传输等关键环节。

作者 |卷积Ace

编辑 | 小苏

审核| 赵佳乐

图片| 软件截图

研究背景及意义

随着半导体器件向高密度集成、纳米尺度制程及多功能化方向快速演进，12英寸及更大尺寸晶圆制造对工艺精度、均匀性及稳定性的要求已达到原子级尺度，磁控系统作为薄膜沉积、等离子体刻蚀等核心工艺设备的关键单元，其磁场调控能力直接决定半导体器件的电学性能与量产良率。当前，先进制程中薄膜厚度均匀性偏差需控制在±1.5%以内，高介质膜与低阻金属膜的界面质量、晶体取向等关键指标均对磁场分布的精准度存在极强敏感性，而传统静态磁场设计面临等离子体约束不足、靶材利用率低及边缘效应显著等技术瓶颈，难以适配FinFET等先进器件的制造需求。

同时，全球高端半导体磁控设备被国外厂商垄断，其核心磁场设计技术与闭环调控算法形成严密技术壁垒，国内设备在磁场均匀性、动态响应速度及长期稳定性上与国际先进水平存在差距，制约了我国半导体产业自主可控进程。在此背景下，开展半导体设备磁控系统的磁场研究，兼具重要理论价值与迫切工程意义。

图1. 磁控设备工作台

物理场建模

（1）几何模型

根据设计图纸搭建了三维半导体磁控系统简化模型，主要包括磁体和空气，具体简化模型如图2所示。模型计算过程需设置材料的电导率、相对介电常数和相对磁导率，为了结果的准确性，以上参数均从相关论文资料以及现有实验数据中获得，如图3所示。

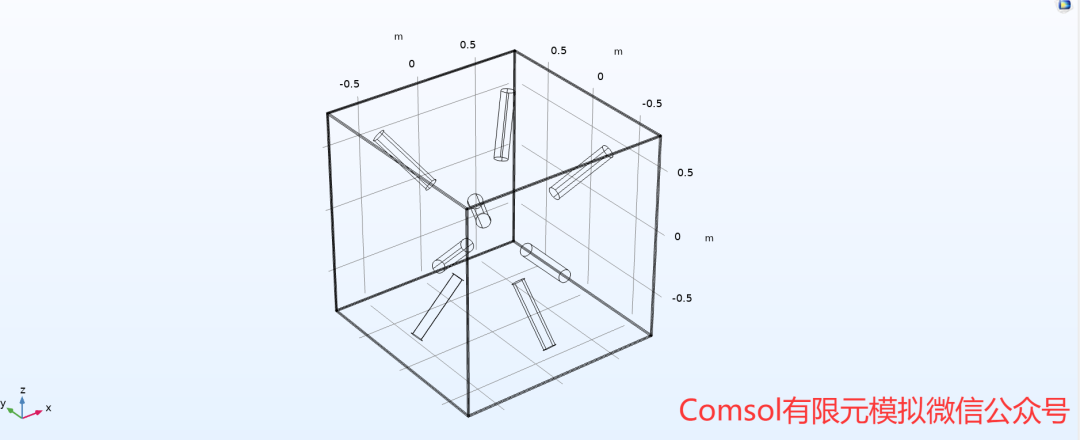

图2. 几何模型

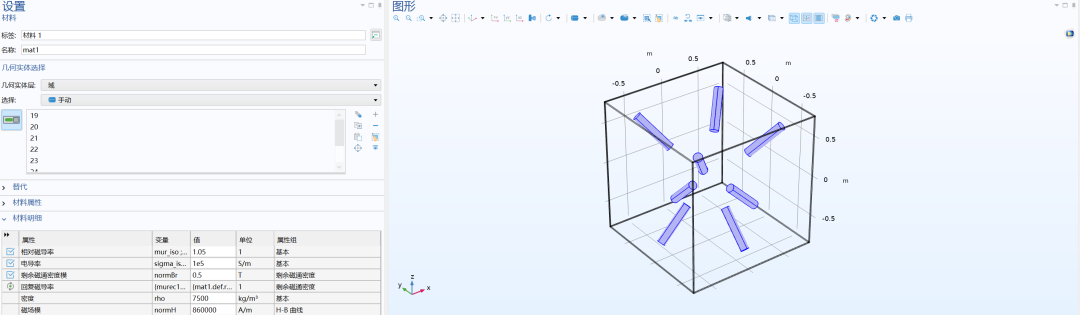

图3. 材料参数

（2）物理场边界条件

计算模型选择磁场模块进行计算。磁场设置固体和流体中的安培定律进行建模，磁控系统外边界选择默认的磁绝缘边界，磁体选择磁化模型。详细的物理场边界条件如图4所示。

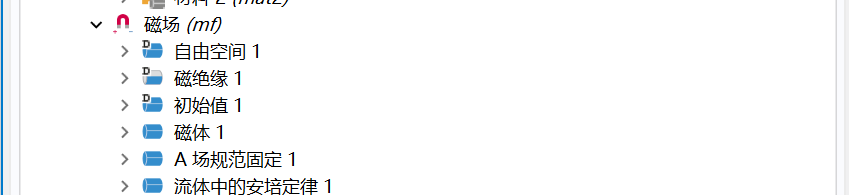

图4. 边界条件

（3）网格划分

根据有限元法的求解原理，剖分越精细，求解越准确，数值计算前通过网格划分对模型计算区域进行离散化处理，采用非结构网格对模型进行划分，网格分布如图5所示。

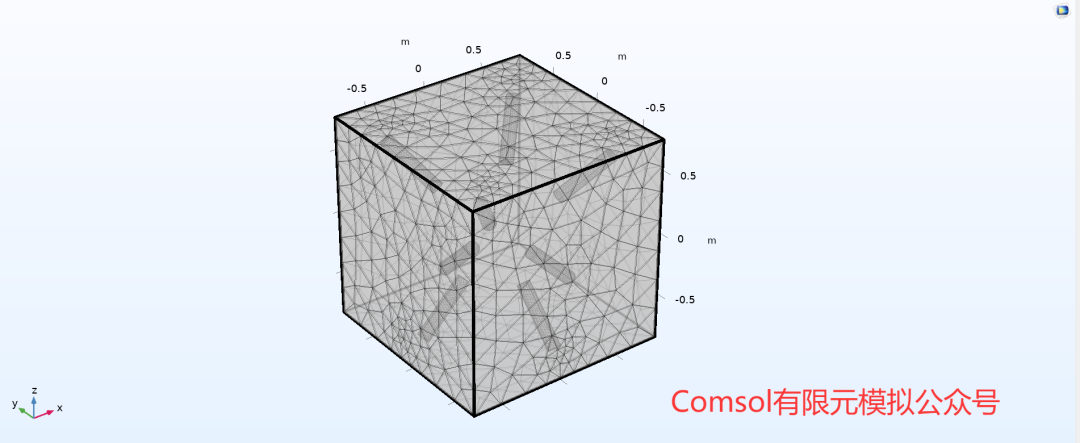

图5.网格分布

（4）结果展示

计算模型稳态求解器求解，通过计算得到半导体磁控系统电磁特性分布如下所示。

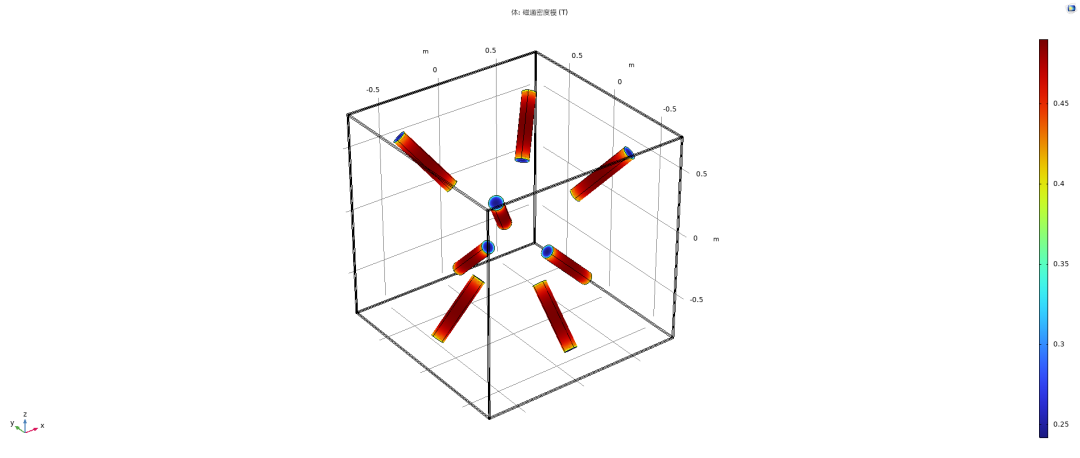

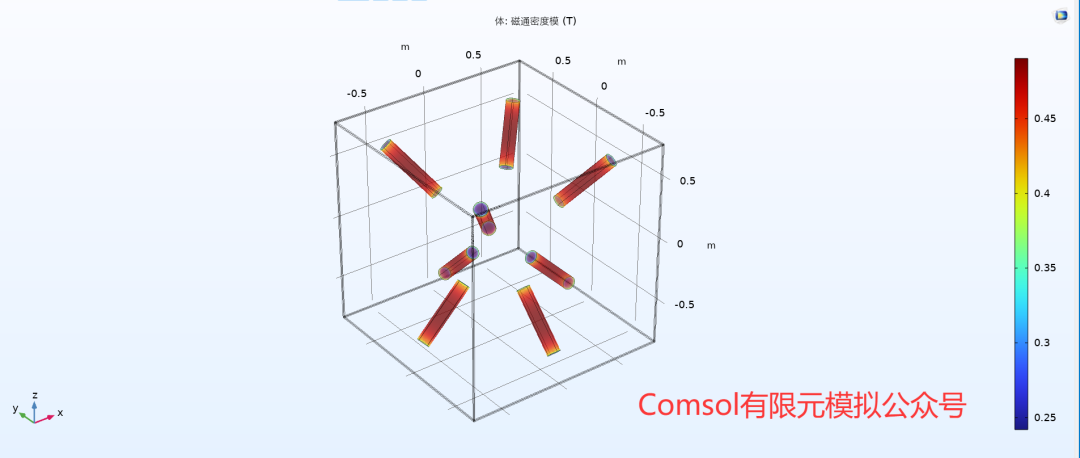

图6. 磁场分布

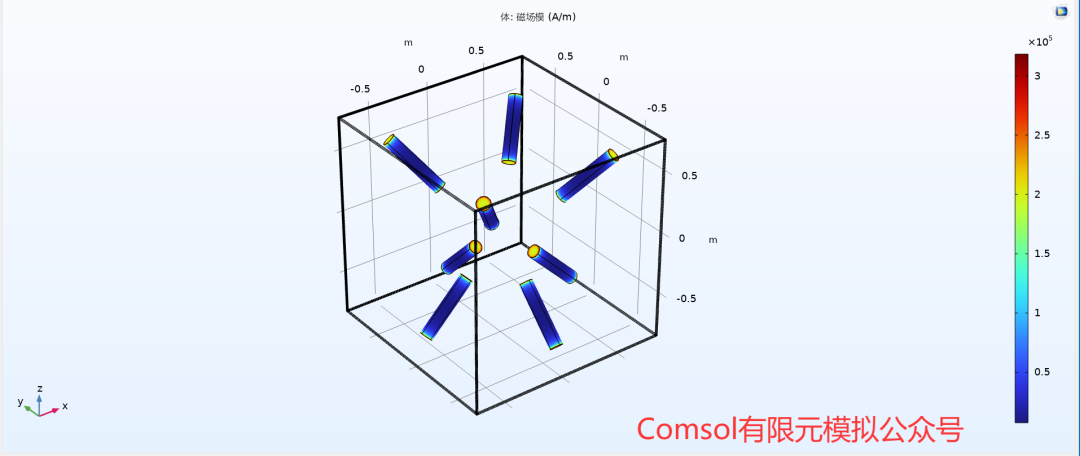

图7. 磁场强度分布

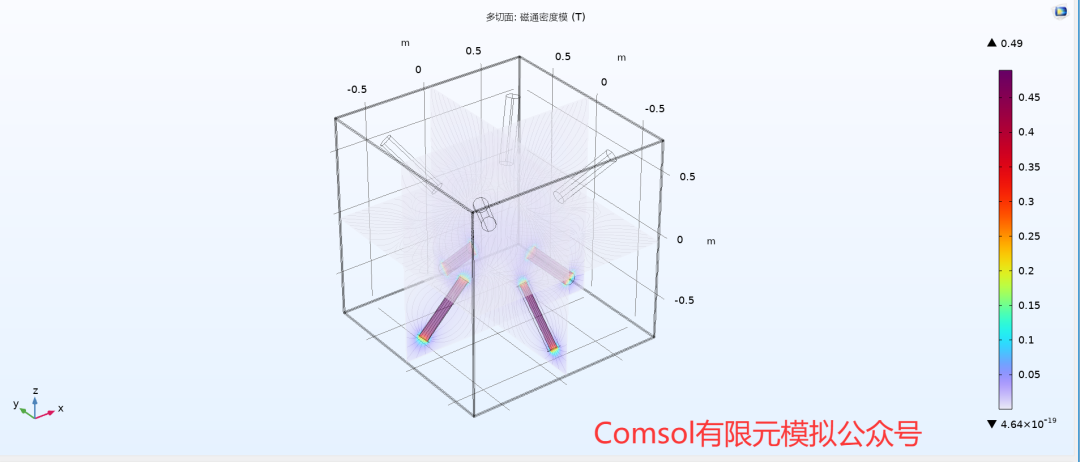

图8.磁感线分布

来源：Comsol有限元模拟
