【机械设计】联轴器的正确安装与拆卸

8月前浏览463

联轴器作为机械传动系统的核心组件,承担着连接两轴、传递扭矩与运动的关键任务。其安装与拆卸质量直接影响设备的运行稳定性、使用寿命及安全性。本文结合行业规范与工程实践,系统阐述联轴器的安装与拆卸流程,为技术人员提供可操作的技术指导。




一、联轴器安装前的准备与选型


1.1 选型原则与参数匹配

联轴器的选型需基于设备的工作条件进行综合评估:

 • 载荷特性:刚性联轴器适用于低速、高精度场景(如精密机床),传递扭矩大但无法补偿位移;挠性联轴器(如弹性套柱销联轴器)适用于高速、振动频繁的场合,可吸收轴向、径向及角向位移;安全联轴器则用于过载保护场景(如起重设备)。

 • 环境因素:高温环境需选用耐热材料(如金属弹性元件联轴器),腐蚀性环境需采用不锈钢或防腐涂层处理。

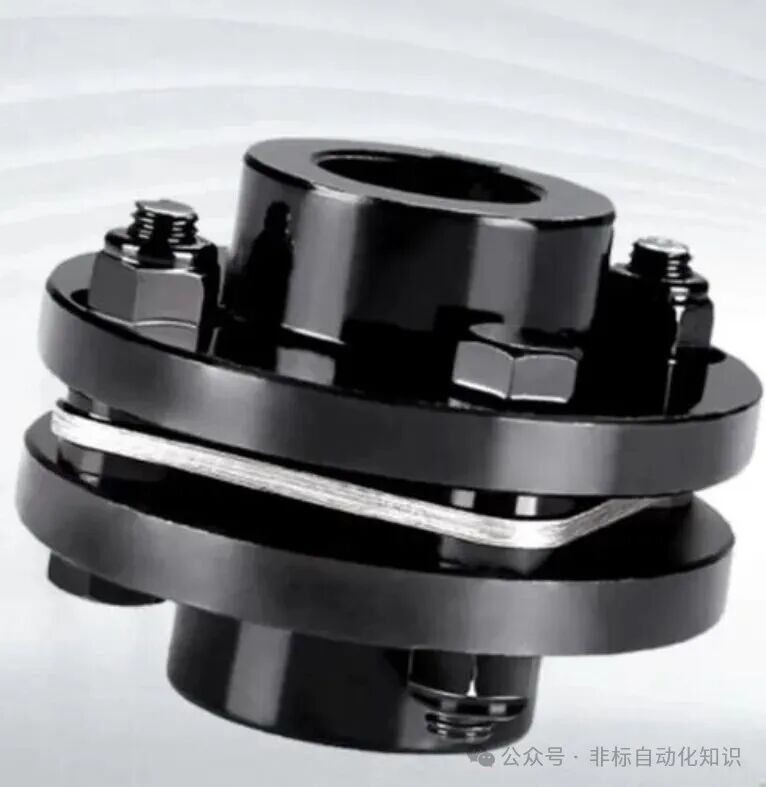

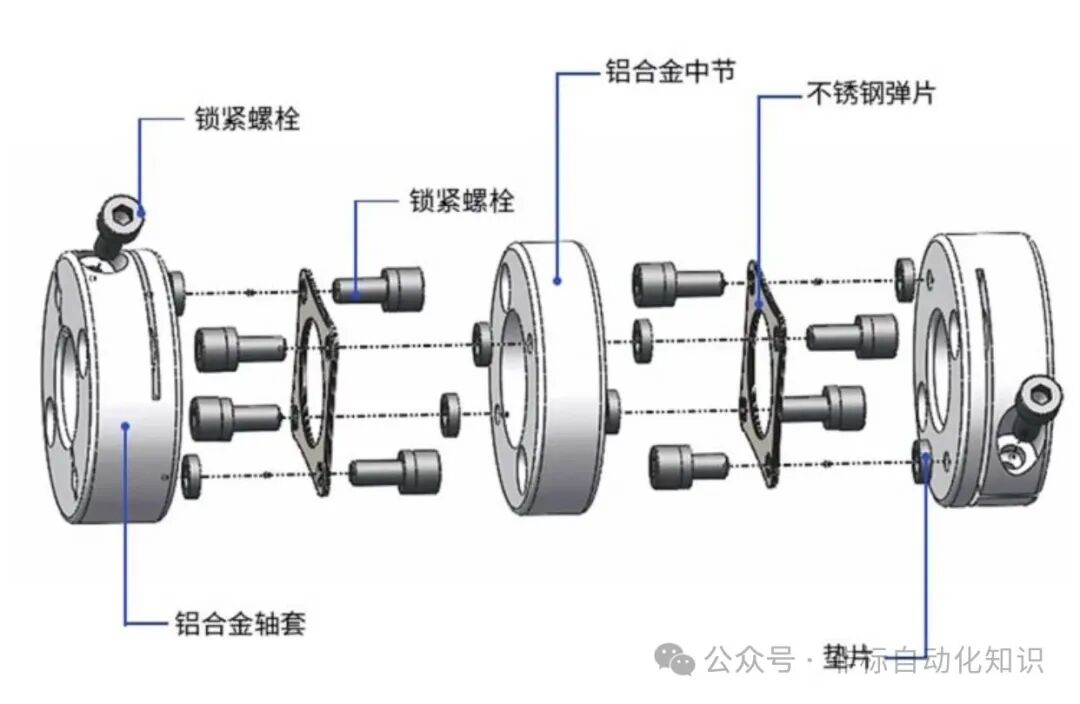

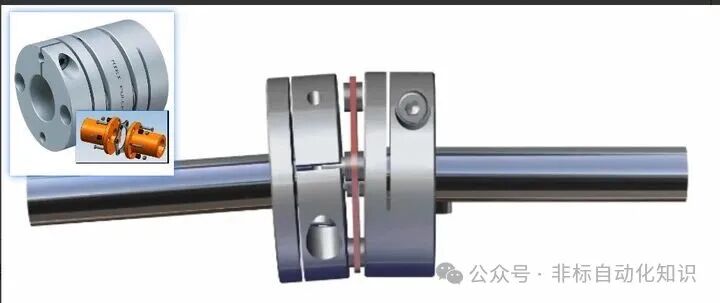

 • 安装空间:对于轴向安装空间受限的场合,可选用膜片联轴器或蛇形弹簧联轴器,其紧凑结构可节省空间。

以某化工企业离心泵系统为例,其电机转速为2900r/min,传递扭矩为1200N·m,轴径为65mm。经计算,选用弹性套柱销联轴器(型号为TL8),其许用扭矩为1500N·m,轴孔直径范围为60-75mm,完全满足工况需求。

1.2 安装前检查与预处理

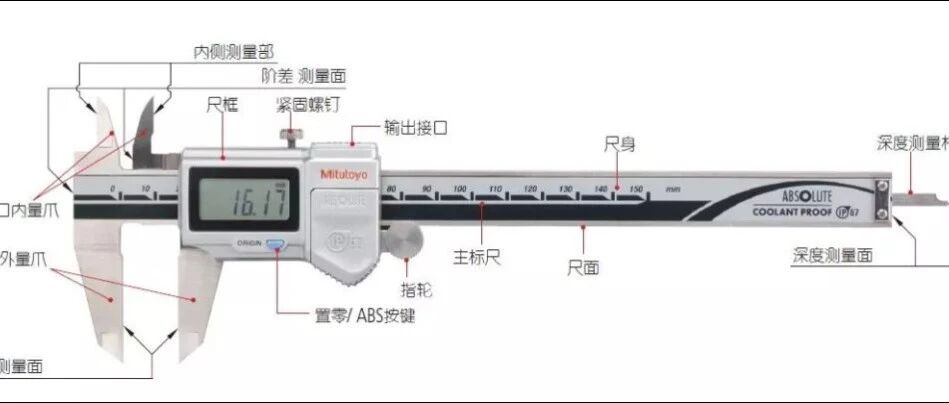

 • 轴与孔的检测:使用千分尺测量轴径与联轴器内孔尺寸,确保配合间隙符合设计要求(过渡配合公差为H7/js6,过盈配合公差为H7/r6)。

 • 键槽与键的匹配:检查键槽宽度、深度及对称度,键与键槽的配合间隙应控制在0.1-0.3mm范围内,避免过盈导致装配困难。

 • 清洁处理:用清洗剂去除轴、孔及联轴器表面的油污、锈蚀及毛刺,防止装配时划伤配合面。


二、联轴器的安装流程与关键技术

2.1 半联轴器的装配方法


 • 锤击法:适用于小尺寸、间隙配合的联轴器。装配时,在轴端垫铜板或木块,用铜锤沿轴向均匀敲击,避免直接打击联轴器端面。

 • 压力机装配:用于过盈配合或大型联轴器。通过压力机施加轴向力,将联轴器缓慢压入轴上。压力值需根据材料屈服强度计算,避免过度压入导致轴或联轴器变形。

 • 温差法:对于过盈量较大的联轴器,可采用加热或冷却法装配。加热温度控制在120-150℃(油浴加热)或-80℃以下(液氮冷却),确保热膨胀或冷缩量满足装配需求。

2.2 两半联轴器的对中调整

对中精度直接影响设备运行稳定性。常用对中方法包括:

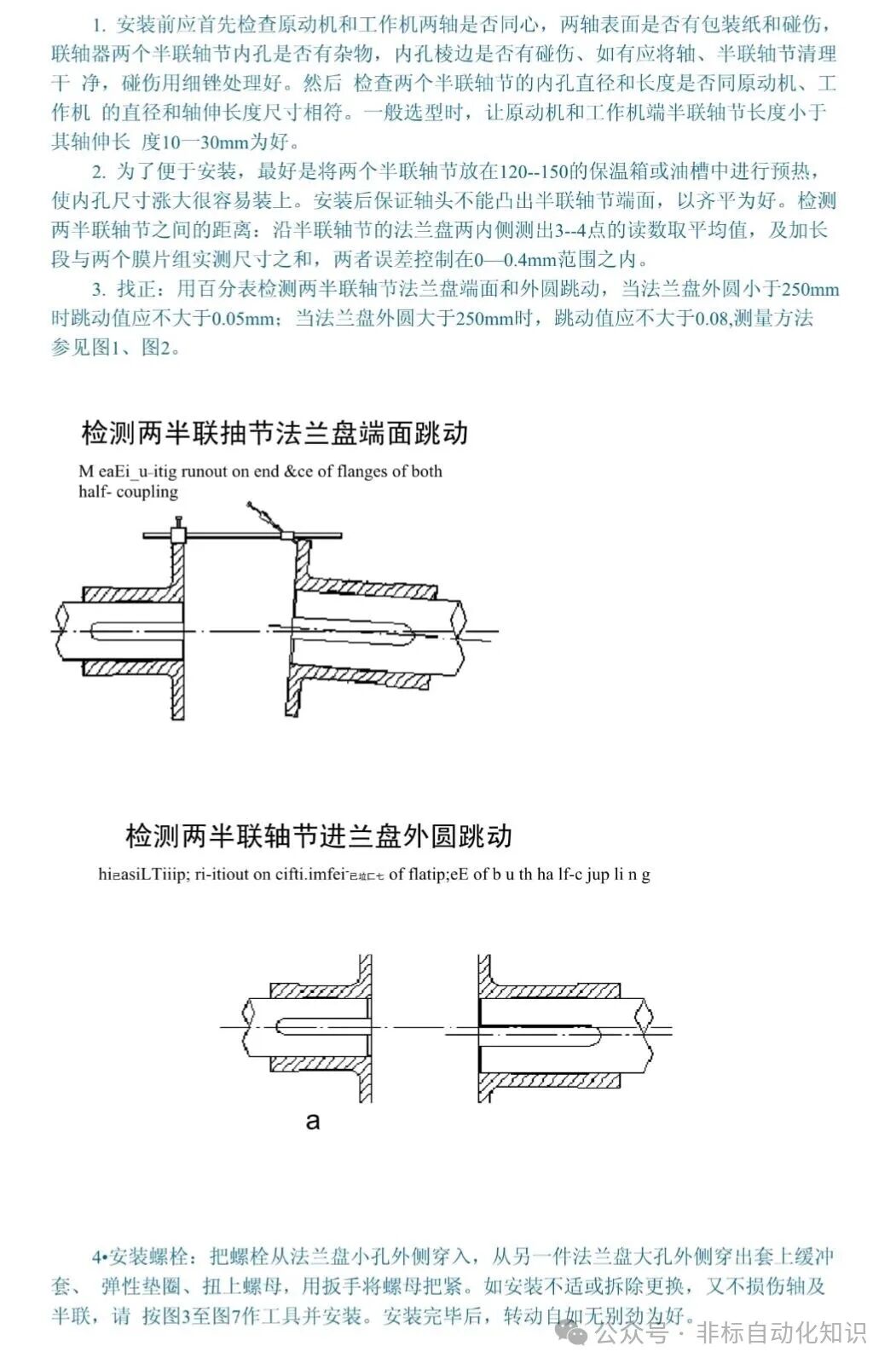

 • 百分表法:在联轴器外圆及端面安装百分表,通过旋转轴系测量径向跳动与轴向间隙。径向跳动应≤0.05mm,轴向间隙应符合设计要求(一般为2-6mm)。

 • 激光对中仪:适用于高速、精密设备(如汽轮机、压缩机)。通过激光束测量两轴的相对位置,精度可达0.01mm,显著提高对中效率。

2.3 螺栓紧固与防松措施

 • 扭矩控制:使用扭矩扳手按设计扭矩值紧固螺栓,避免过紧导致螺纹损坏或过松引发松动。例如,某型号联轴器螺栓紧固扭矩为180N·m,需分2-3次逐步拧紧。

 • 防松设计:采用双螺母、弹簧垫圈或螺纹锁固胶(如乐泰243)防止螺栓松动。对于振动剧烈的场合,可选用自锁螺母或开口销固定。







三、联轴器的拆卸流程与注意事项

3.1 拆卸前的准备工作

 • 安全防护:关闭设备电源,悬挂“禁止合闸”警示牌,确保设备处于完全静止状态。

 • 工具准备:根据联轴器类型准备专用工具,如拉马、液压千斤顶、加热设备等。例如,拆卸齿轮联轴器需使用三爪拉马,其爪径应与轮毂外径匹配。

 • 标记与记录:在联轴器及轴上做好装配标记,记录初始位置关系,便于复装时定位。

3.2 联轴器的拆卸方法

 • 螺栓拆卸:对于锈蚀螺栓,先喷涂松动剂(如WD-40),待渗透后用扳手拆卸。若仍无法拆卸,可采用加热法(温度≤200℃)使螺栓膨胀后松动。

 • 轮毂分离:

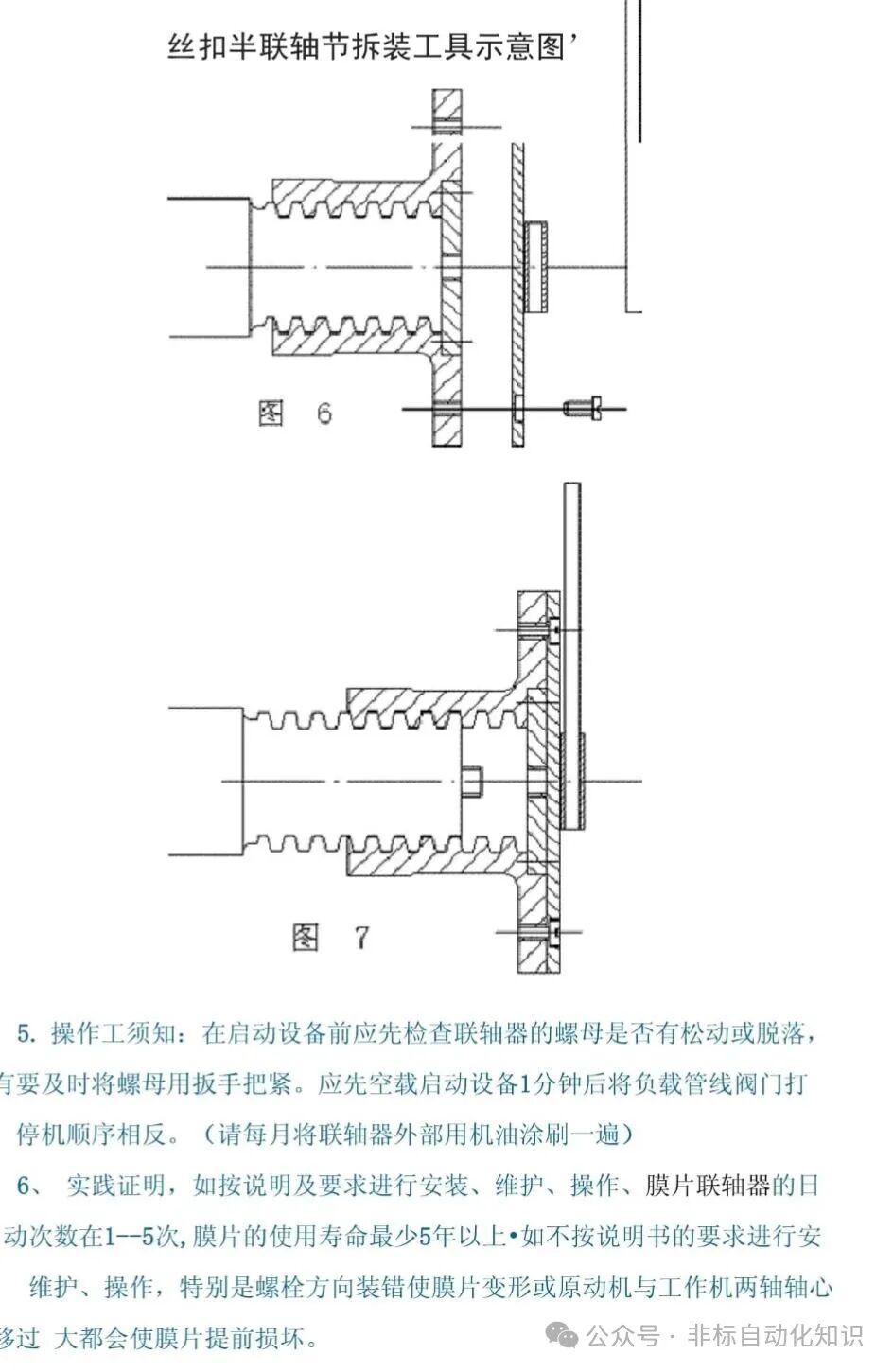

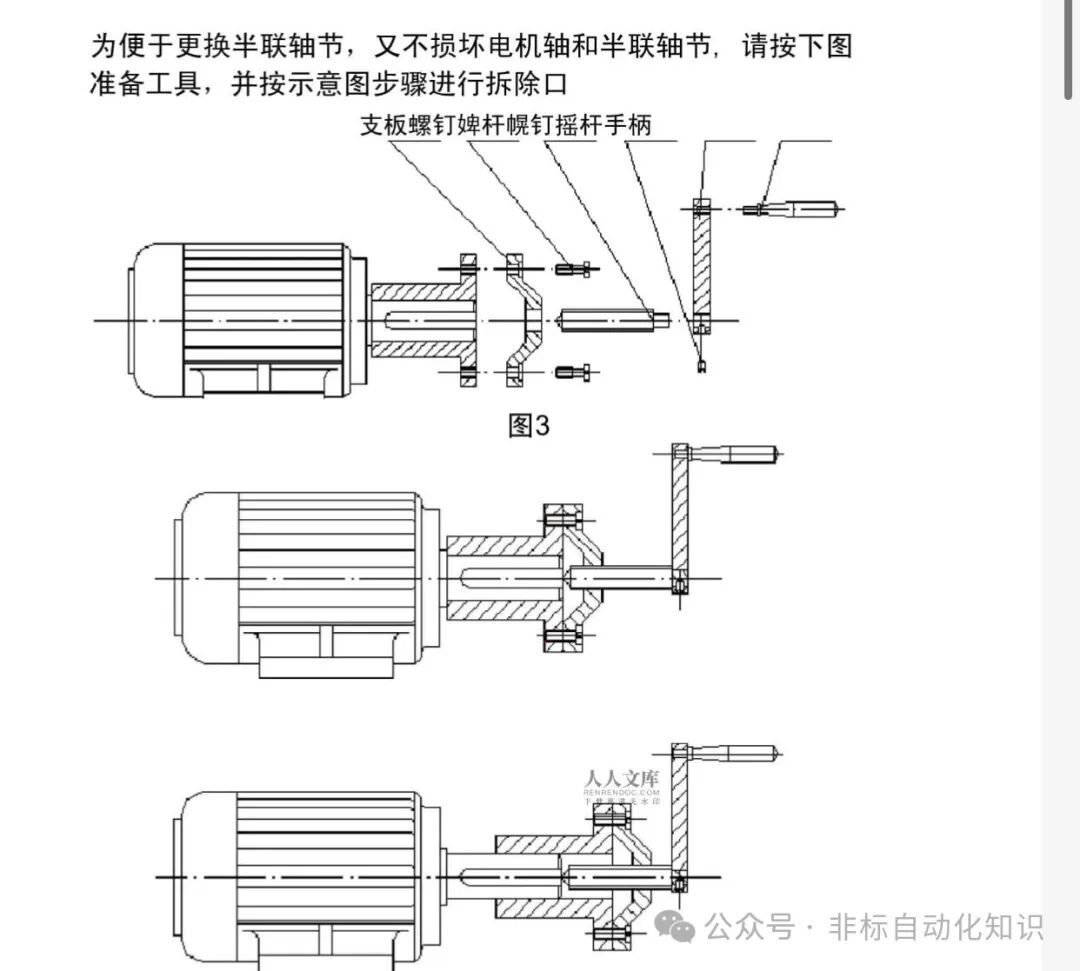

     • 拉马法:将拉马爪钩均匀卡入轮毂孔内,通过丝杠施加轴向拉力,逐步分离轮毂与轴。操作时需确保拉马中心与轴中心重合,避免偏载导致轴或轮毂损坏。

     • 液压法:对于过盈量较大的轮毂,可使用液压千斤顶配合拉马拆卸。通过液压泵施加压力,使轮毂与轴分离。

     • 加热法:对轮毂进行局部加热(如氧-乙炔火焰加热),使其膨胀后与轴分离。加热时需均匀移动火焰,避免局部过热导致材料性能下降。










3.3 拆卸后的检查与维护

 • 零件清洗:用清洗剂去除联轴器各零件表面的油污、锈蚀及杂质,检查零件磨损情况。

 • 损伤评估:检查键槽、螺栓孔、轴承位等关键部位的磨损量。例如,齿轮联轴器齿厚磨损量超过原齿厚的15%时需更换。

 • 润滑与防锈:对轴承、齿轮等运动部件涂抹润滑脂(如二硫化钼润滑脂),对非运动部件喷涂防锈油(如矿物油基防锈油)。


四、工程案例分析

4.1 某电厂汽轮机联轴器安装案例

某电厂汽轮机与发电机联轴器采用膜片联轴器,设计对中精度要求高(径向跳动≤0.03mm,轴向间隙为3±0.2mm)。安装时采用激光对中仪进行动态监测,通过调整电机地脚螺栓高度,最终实现对中精度达标。运行一年后检测,联轴器运行平稳,振动值≤0.05mm,满足设计要求。

4.2 某化工企业离心泵联轴器拆卸案例

某化工企业离心泵联轴器因长期运行导致轮毂与轴锈蚀粘连,无法直接拆卸。技术人员采用加热法(氧-乙炔火焰加热轮毂至150℃)配合液压千斤顶,成功分离轮毂与轴。拆卸后检查发现,轴表面存在轻微划痕,经打磨处理后复装,设备恢复正常运行。

五、结论

联轴器的安装与拆卸是机械传动系统维护的关键环节。通过科学选型、精准对中、规范操作及定期维护,可显著提高设备运行稳定性,延长联轴器使用寿命。技术人员需严格遵循行业标准(如GB/T 50150-2018《电气装置安装工程 旋转电机施工及验收规范》),结合工程实践,不断优化安装与拆卸工艺,为设备安全运行提供技术保障。



机械设计的内容讲解到此结束,留言功能已开通,欢迎各位进行补充。
