比例边界有限元法 (SBFEM)：从理论到工程利器
1、概述
在数值计算的浩瀚版图中，有限元法（FEM）凭借其对非均匀材料和复杂几何的强大适应性，长期占据着工业软件的绝对主导地位。
然而，随着“数字孪生”和“智能制造”时代的到来，工程问题正向着超大规模、超复杂几何和多物理场耦合方向演进，这不断挑战着现有方法的极限。
传统 FEM 在面对这些新挑战时，逐渐显露出疲态：
无限域问题： 在处理地基-结构相互作用或波的传播时，如何模拟无限远处的辐射阻尼？传统的人工截断边界往往会引起波的反射，导致精度下降。 应力奇异性： 在断裂力学中，裂纹尖端的应力场具有 的奇异性。FEM 必须采用极度细密的网格或特殊的奇异单元才能捕捉这一特征，计算成本高昂。- 网格生成的瓶颈： 面对 CT 扫描生成的体素模型或点云数据，将其转化为高质量的六面体或四面体网格，往往占据了仿真工程师 70% 以上的时间，且极易因网格畸变导致计算失败。
正是在这些痛点之上，比例边界有限元法（Scaled Boundary Finite Element Method, SBFEM） 应运而生。这种结合了有限元（通用性）与边界元（降维、半解析）优势的独特方法，经过二十余年的沉淀，已逐渐从理论研究的“象牙塔”走向实际工程应用的“练兵场”。
基于《应用力学学报》最新的综述文章，本文将深度梳理 SBFEM 的发展脉络、核心数学机制及其在现代计算力学中的独特价值。
01. 缘起：为解决“无限”而生，独特的半解析思想
SBFEM 的雏形最早可追溯至 20 世纪 90 年代末，其诞生并非为了取代 FEM，而是为了攻克土木工程中一个经典的难题——无限域的动力相互作用。
1996-1997 年，澳大利亚新南威尔士大学的 Song Chongmin（宋崇民）教授与已故瑞士洛桑联邦理工学院的 John P. Wolf 教授合作。当时，为了模拟大坝与无限大地基的相互作用，工程师们深受边界截断效应的困扰。
Song 和 Wolf 教授提出了一种全新的思路，打破了传统数值方法的桎梏：
引入一个缩放中心（Scaling Center），定义径向坐标 和环向坐标 。仅对计算域的边界（环向）进行有限元离散，而在径向（从缩放中心向外延伸的方向）上，保持控制方程的解析性。
这种方法最初被命名为“一致性无限小有限元元法”（Consistent Infinitesimal Finite-Element Cell Method）。其数学本质是将偏微分方程（PDEs）在径向上转化为一系列常微分方程（ODEs）。
对于无限域问题，这意味着辐射边界条件可以在数学上被严格满足（High-order trans mitting boundary），波可以无反射地向无限远处传播，而无需对无限大的内部域进行离散。这便是 SBFEM 的底层基因：径向解析，环向离散。
02. 转折：理论框架的重构与通用化之路
尽管在处理无限域问题上表现优异，但在诞生初期，SBFEM 因其推导基于动力刚度矩阵，数学形式复杂且晦涩，一直被视为一种“小众技巧”，仅局限于岩土工程领域的学术探讨。要让它走进通用力学分析，必须用工程师听得懂的语言重写。
2002 年是该方法发展史上的分水岭。
这一年，Deeks 和 Wolf 教授发表了一篇里程碑式的论文，首次利用虚功原理（Virtual Work Principle） 对 SBFEM 进行了重新推导。这次重构的革命性意义在于：
它完全摒弃了复杂的动力刚度推导，而是像推导传统 FEM 一样，基于能量原理建立了平衡方程。 最终导出的方程形式，包含了工程师们非常熟悉的刚度矩阵 [K]、质量矩阵 [M] 以及等效节点力向量。
这一突破意味着，SBFEM 不再是一个异类，而是一个可以无缝嵌入现有有限元程序（如 ABAQUS、ANSYS）架构中的“超级单元”。这一举措极大地降低了学习门槛，引发了后续研究的井喷。
2004 年，Song 教授进一步提出了矩阵函数解（Matrix Function Solution）。在此之前，求解 SBFEM 的特征值问题往往面临数值不稳定的风险（特别是存在平行特征模态时）。矩阵函数解利用 Schur 分解等现代数值代数技术，极大地提高了静力学求解的鲁棒性和效率，为大规模应用铺平了道路。
03. 核心机制：降维打击与奇异性的自然捕捉
SBFEM 之所以能在特定领域实现对 FEM 的“降维打击”，主要归功于其独特的半解析数学构造，这赋予了它三大核心优势：
1. 空间降维：化繁为简的艺术SBFEM 的离散仅发生在单元的边界上。对于3D 问题，只需要划分 2D 表面网格；对于2D 问题，只需划分 1D 线单元。这种降维特性使得网格生成难度呈指数级下降。通过设置缩放中心，整个计算域被分解为若干个角锥体（SBFEM 子域），这种结构在处理复杂几何时比传统体网格更加灵活。
2. 自带“应力强度因子”：断裂力学的神兵利器在断裂力学中，裂纹尖端的应力场具有奇异性，即随着距离 ，应力趋于无穷大。传统 FEM 通常需要使用特殊的奇异单元（Quarter-point element）或极细密的网格来逼近这种梯度。
而 SBFEM 的解在径向上表现为幂函数形式 ，其中 特征值 直接对应着应力的奇异性阶次。这意味着：
无需加密网格：即使在粗糙网格下，SBFEM 也能精确捕捉裂纹尖端的奇异场。 直接输出 SIF：应力强度因子（SIF）可以直接从求解的系数中提取，无需进行围线积分等后处理操作，精度远超传统方法。
3. 多边形与多面体单元：打破拓扑限制传统 FEM 受限于插值函数的构造，通常只支持三角形/四边形（2D）或四面体/六面体（3D）。
而 SBFEM 将缩放中心视作一个“超级节点”，天然支持任意边数的多边形和任意面数的多面体单元。只要单元是“星形凸”的（即从缩放中心可以看到边界上的任意一点），它就是合法的 SBFEM 单元。这彻底打破了网格拓扑的限制，为后续的自动化网格生成奠定了基础。
04. 演进：向全自动建模与数字孪生迈进近年来，SBFEM 的研究重心已不再局限于单一的力学求解，而是致力于解决 CAE 分析中最大的痛点——前处理与网格生成的自动化。

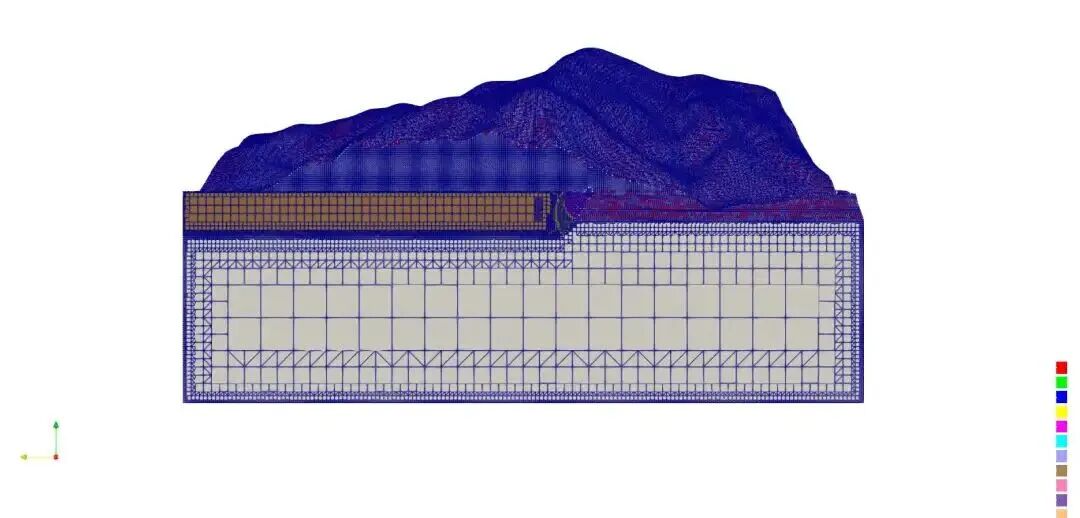

八叉树网格（Octree Meshing）的完美搭档八叉树算法能够以极快的速度对复杂几何模型进行空间分解。然而，八叉树网格会产生大量的悬挂节点（Hanging nodes）——即一个小单元的边对应大单元边的一半。传统 FEM 处理悬挂节点非常麻烦，通常需要多点约束（MPC）方程。
SBFEM 的多边形/多面体特性，使其能直接“消化”这些悬挂节点。任何包含悬挂节点的区域，都可以直接被视为一个边数更多的多边形单元进行计算。
这意味着： 工程师可以直接将 STL 几何模型导入，通过八叉树一键生成网格，无需任何人工修补，真正实现了“从设计到分析”的全自动化。
基于图像的分析（Image-based Analysis）针对 CT 扫描获得的混凝土微观结构或复合材料图像，传统方法需要先进行复杂的图像分割、矢量化和曲面重构，才能划分网格。
SBFEM 结合四叉树/八叉树技术，可以直接基于像素（Pixel）或体素（Voxel）构建计算模型。原本复杂的材料界面，可以通过四叉树的网格细分来逼近，而无需生成贴体网格。这种方法在微观力学和生物力学（如骨骼分析）中展现了巨大的潜力。
高性能计算（HPC）与显式动力学随着模型规模的增大，计算效率成为关键。最新的研究工作（如 Gravenkamp, Zhang 等）开发了 SBFEM 的质量集中方案（Mass Lumping），使其能够采用显式时间积分方案。
结合八叉树网格的层次结构，SBFEM 非常适合在GPU 集群或多核 CPU 上进行大规模并行计算。目前，基于 SBFEM 的显式求解器已能轻松处理十亿级自由度的超大规模动力学问题，证明了该方法在工业级应用中的硬实力。
总结与展望回顾
SBFEM 二十余年的发展史，我们可以清晰地看到一条从“特定问题的专用解法”向“通用高效的数值工具”演进的轨迹。它是 FEM的一种强有力补充（甚至在某些领域是降维打击）。
在无限域问题中，它是最优雅的吸收边界；
在断裂力学中，它是捕捉奇异性的显微镜；
在自动化建模中，它是连接 CAD 与 CAE 的万能接口。
随着“数字孪生”对实时性和自动化程度要求的日益增长，这种“半解析、半离散”的智慧，或许正是下一代 CAE 软件突破瓶颈的关键钥匙。对于每一位关注前沿数值算法的工程师而言，SBFEM 绝对是一个值得投入关注的潜力股。
本文基于学术综述整理，如需深入研究公式推导与具体算法实现，请参阅“张俊奇,余波,宋崇民. 比例边界有限元法的最新研究进展[J]. 应用力学学报,2022,39(6):1038-1054.”及 Song Chongmin 教授的专著。
